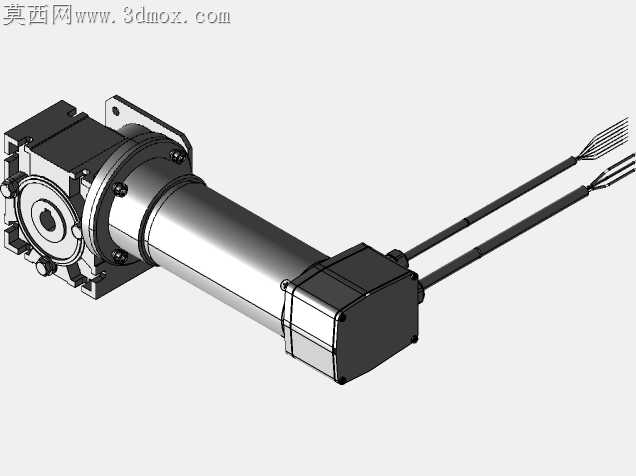

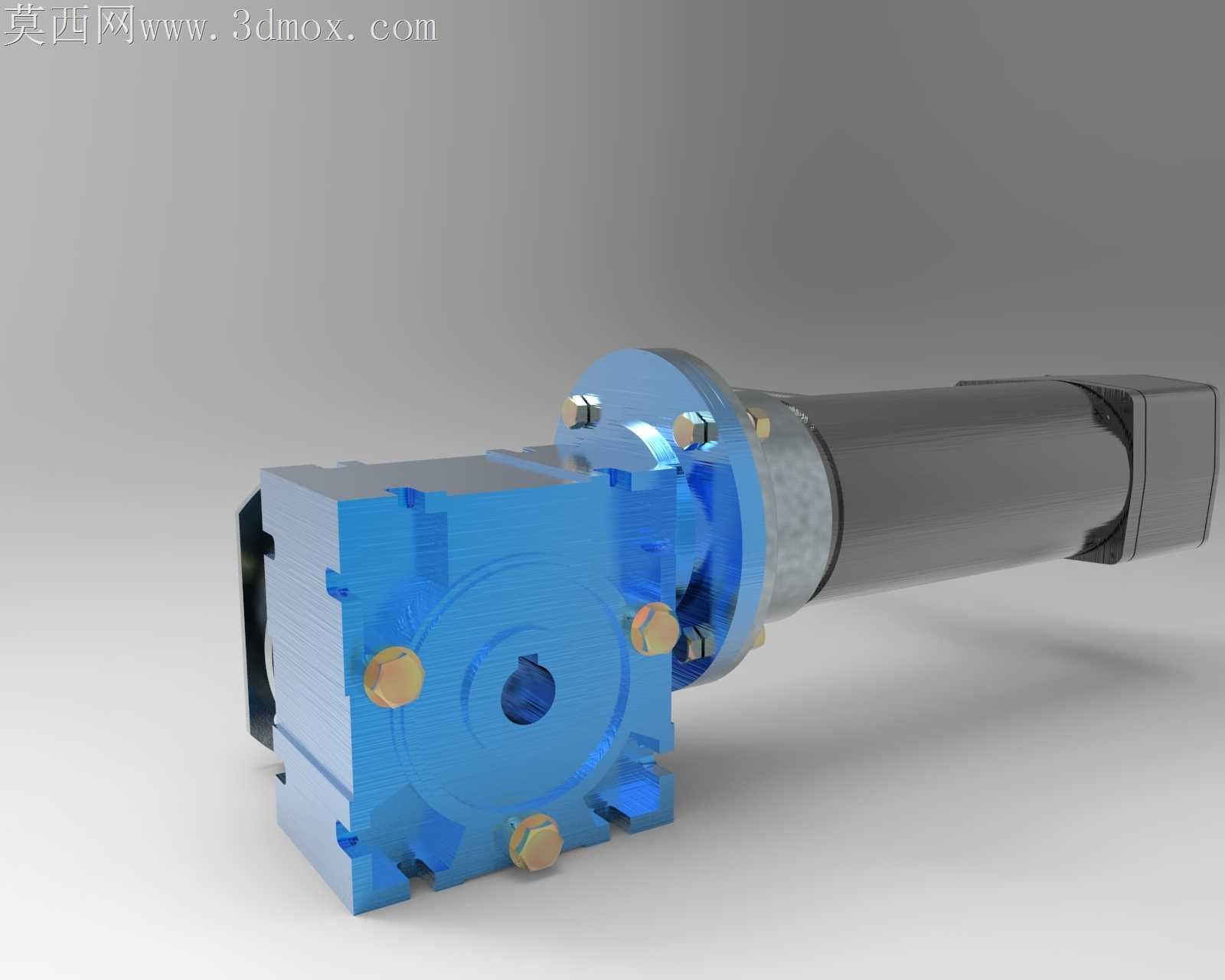

带换向功能的蜗轮蜗杆减速电机结构

上次在实训台调试同类型减速电机时，输出轴端的配合面因为倒角留小了，装配时铜套刮下来的铝屑卡进蜗轮齿槽，跑合半小时就出现了异响，这次做结构的时候特意把法兰端的导入角放大到了1.5×45°，连螺栓沉孔的边缘都做了0.2mm的去毛刺余量，避免后续加工时锐边割破密封垫圈。一开始做跨格式转档的时候，蜗轮和输出轴的花键配合面在中间格式里丢了0.03mm的形位公差，导入装配体的时候直接出现了干涉，后来反复调整了啮合侧隙，把齿面的接触斑点控制在齿高中部偏啮入端的位置，既保证正转时的传动平稳性，也适配换向时的瞬时冲击，不会因为反向间隙过大出现输出端窜动。考虑到实际工况里这类电机常装在小型输送、变位机构上，端盖的固定螺栓特意选了内六角圆柱头规格，沉孔深度留够了扳手空间，不用把整个机构拆下来就能做日常的紧固件检查。之前做的同功率减速箱，箱体和电机连接的法兰盘因为壁厚只留了2.5mm，打样的时候拧紧螺栓直接出现了法兰翘曲，这次把连接法兰的壁厚加到了4mm，还在螺栓孔周围加了局部加强筋，既不会过多增加整体重量，也能保证连接刚性，避免长期运行后法兰变形导致的电机轴和蜗轮轴不同心。换向器端的出线槽特意做了圆角过渡，之前有样机因为出线口是锐边，设备运行时的振动把线缆绝缘皮磨破出现了短路，这次圆角处理后还预留了护线套的安装位，适配不同线径的动力线缆。做结构的时候没追求过度轻量化，箱体的安装基准面留了0.5mm的精加工余量，后续铣削加工时能保证安装面的平面度，和设备机架贴合的时候不会出现间隙，锁紧安装螺栓后也不会让箱体产生额外的装配应力，影响蜗轮副的啮合精度。齿箱的注油孔位置特意调整到了箱体侧面偏上的位置，既方便日常加注润滑脂，也不会因为运行时内部压力升高把润滑脂从注油孔挤出来，放油孔设在箱体最低处，换脂的时候能把旧的润滑脂完全排干净，不会残留杂质磨损齿面。
