脚踩驱动式手动旋转输送工作台

刚把这套转台的第三版样件拼完，脚踩踏板的销轴孔上次铣削留了0.12mm的毛刺，踩下去卡滞的问题折腾了快两小时，拿什锦锉顺着孔壁倒角修了三遍才顺。最早构思这套结构是给车间小件分拣工位做的，之前工人围着固定工作台转着拿件，一天下来腰都直不起来，才想着做个不用接电的手动旋转结构。

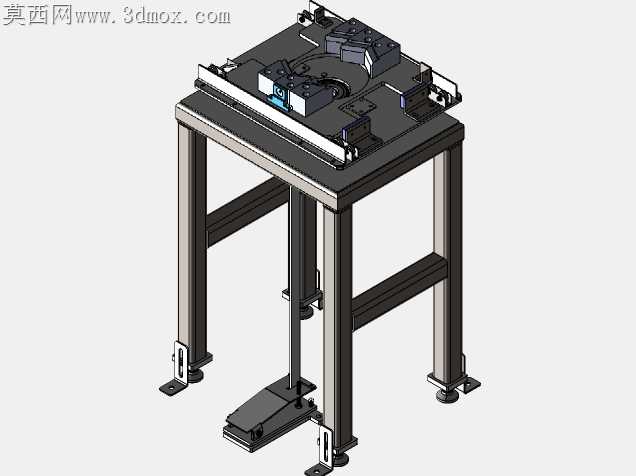

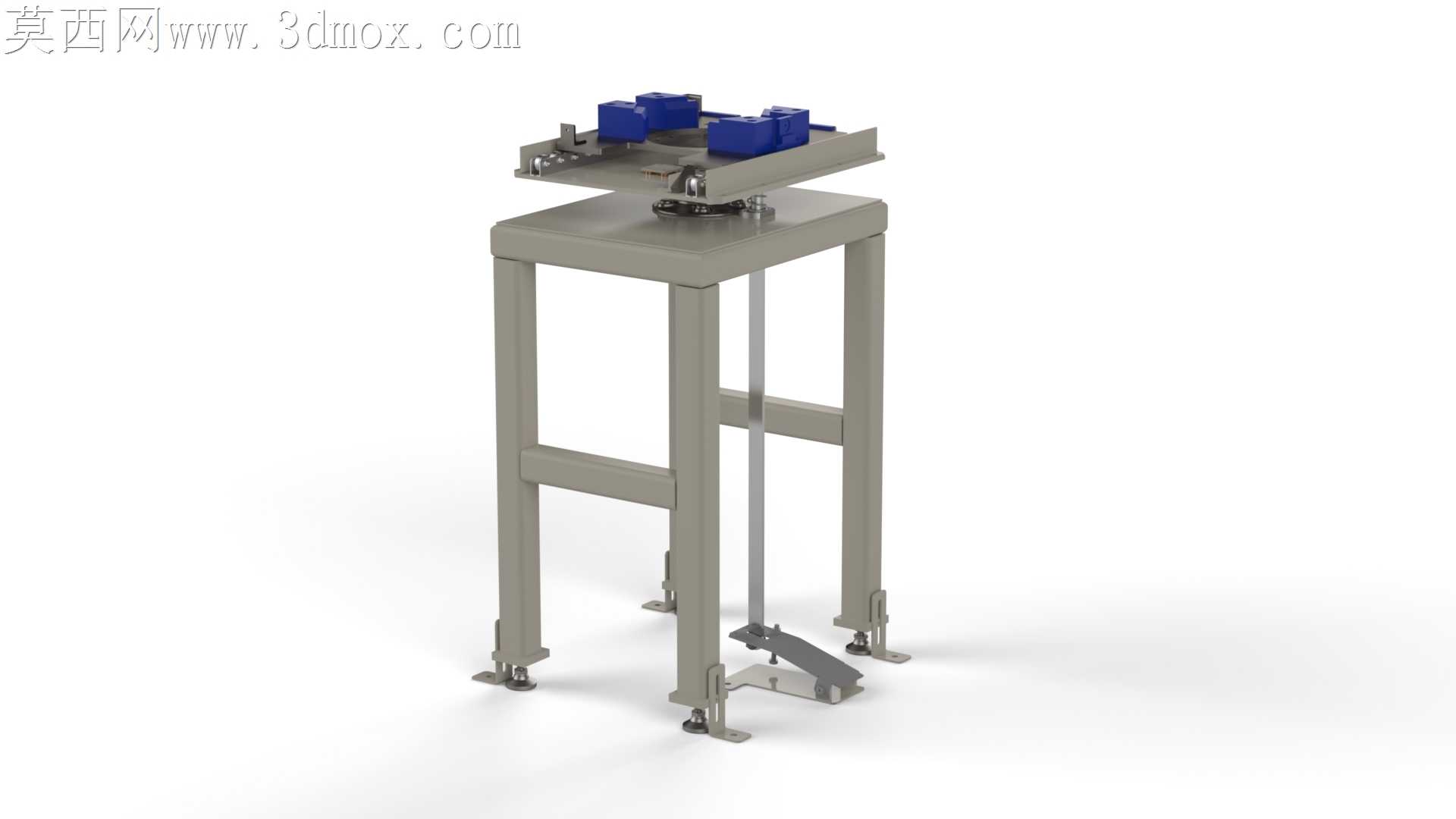

台面板上的蓝色定位块是特意留的可调位置，之前试装的时候把定位块焊死，换不同尺寸的料盒就卡不住，后来改成T型槽滑接，拧松蝶形螺丝就能挪位置，适配不同规格的周转料盒。支腿底部的可调脚杯是算过承重的，单腿要扛80kg的静载，之前选的薄款脚杯压上去会晃，换成M16的加粗螺杆脚杯，地面不平整的时候拧两下就能调平，转台转起来不会晃荡。

转档的时候特意把STEP和IGES格式的装配层级拆了，之前整装配导出的时候，中间的回转支承轴承面在别的软件里打开会破面，这次把每个零件单独导出再重组，曲面缝合公差留了0.02mm，跨软件打开不会出现丢面的问题。踏板和回转台之间的连杆长度调了四次，之前踩到底台板只转45度，工人要踩三次才能转一个工位，把连杆力臂加长12mm之后，踩一次刚好转90度，脚感也不沉，女工踩也不费劲。

图纸标注的时候最费神的是回转支承的安装孔位公差，孔位偏0.1mm台板转起来就会有卡顿，特意把安装孔的位置度标了0.08mm，同轴度公差卡到0.05mm，加工的时候照着做就不会出问题。本来想在台板边缘加个阻尼块，转到位能自动卡停，试了下阻尼块用久了会磨出碎屑掉在轴承里，反而容易卡，干脆去掉冗余结构，靠踏板的限位块来定转角，结构简单还不容易坏。

支腿之间的横撑是特意加的，之前没加横撑的时候推一下支腿会晃，加了两层方管横撑之后，整个架子的刚性提了不少，踩踏板的时候架子不会跟着晃。台面上的定位块包了一层软胶，放料盒的时候不会磕出硬划痕，也不会因为台板转动的时候料盒打滑移位。
