多层布局食品生产输送加工产线

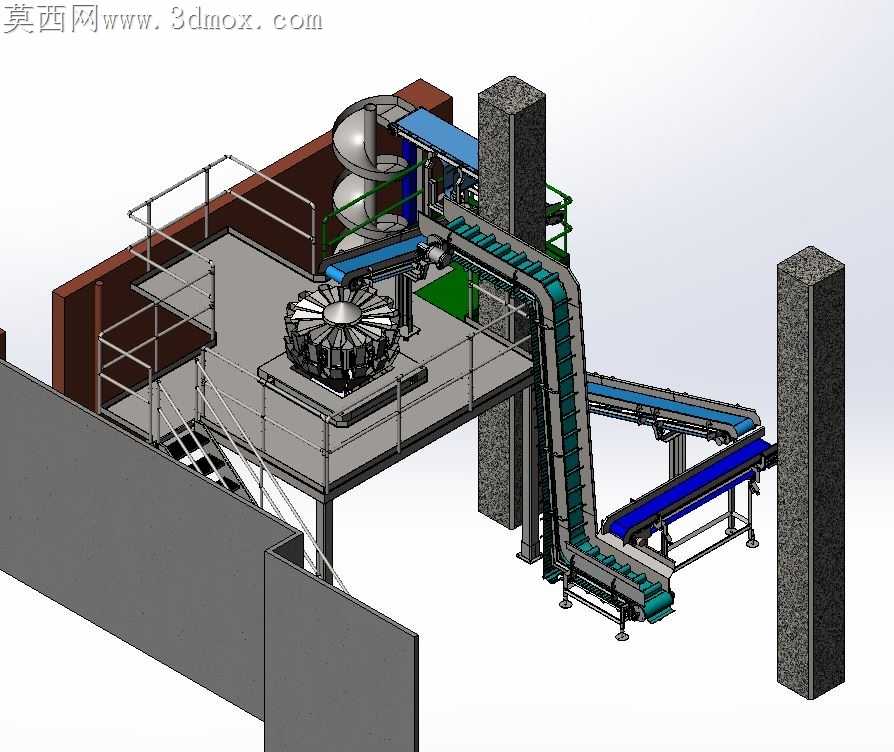

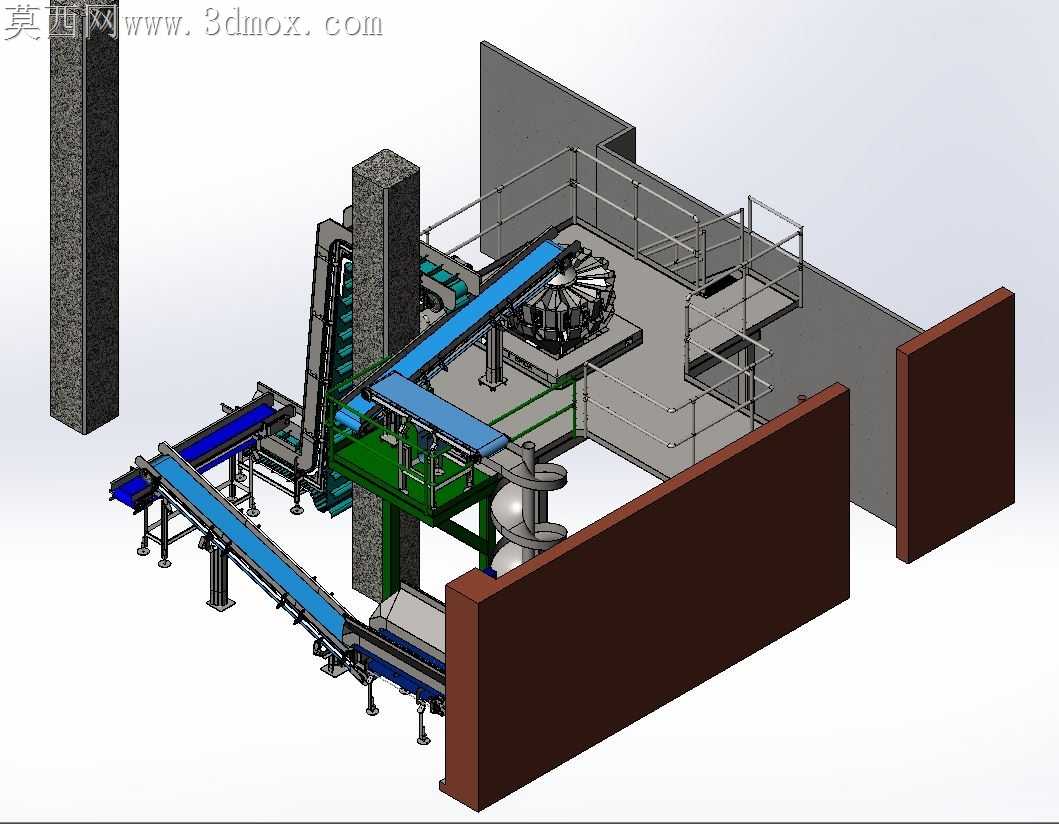

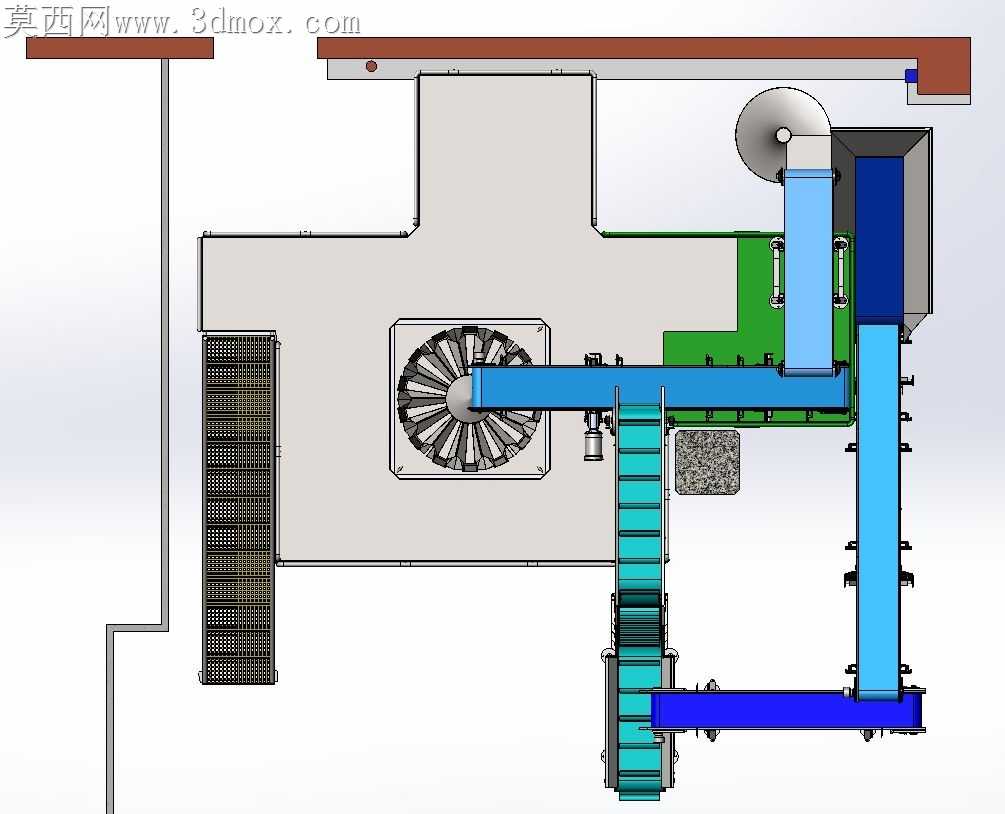

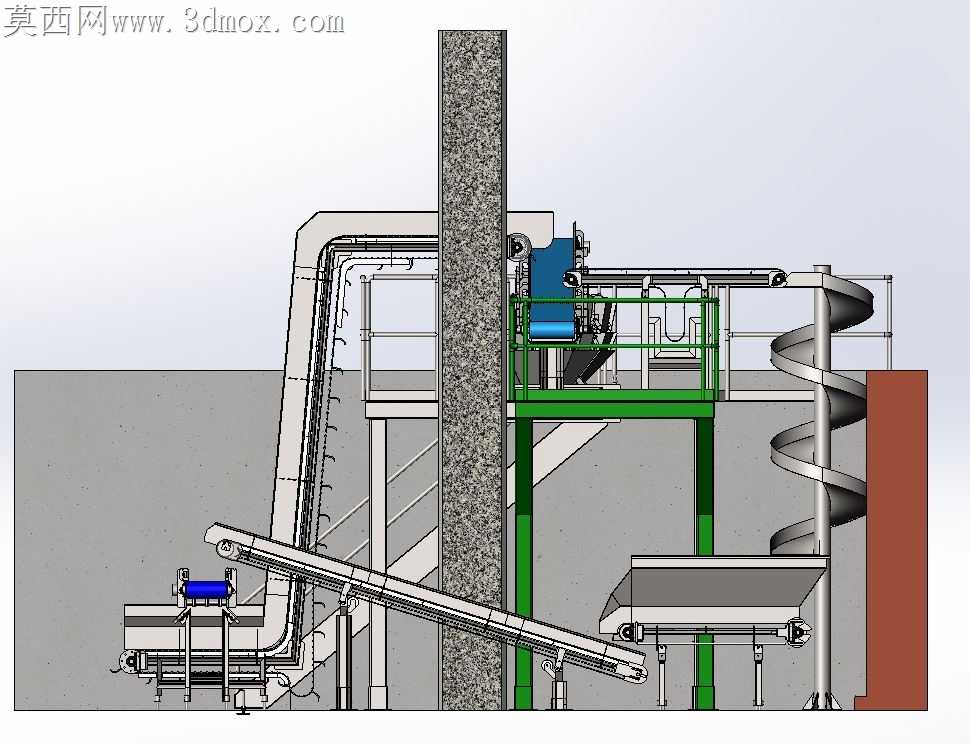

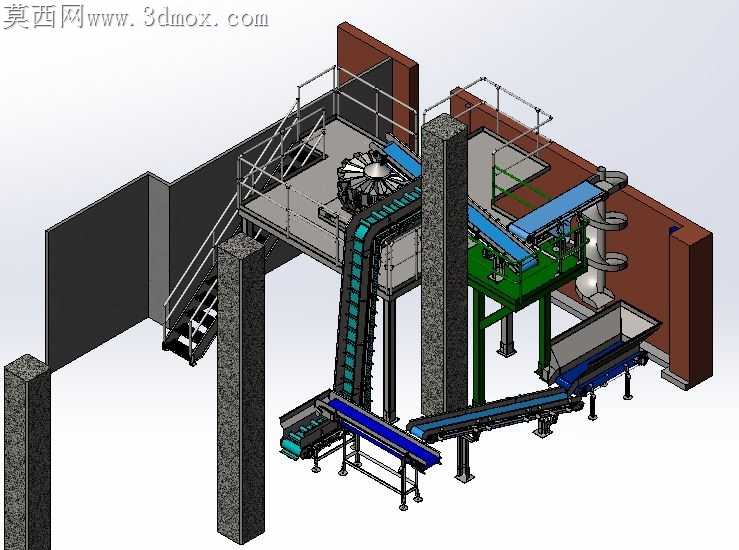

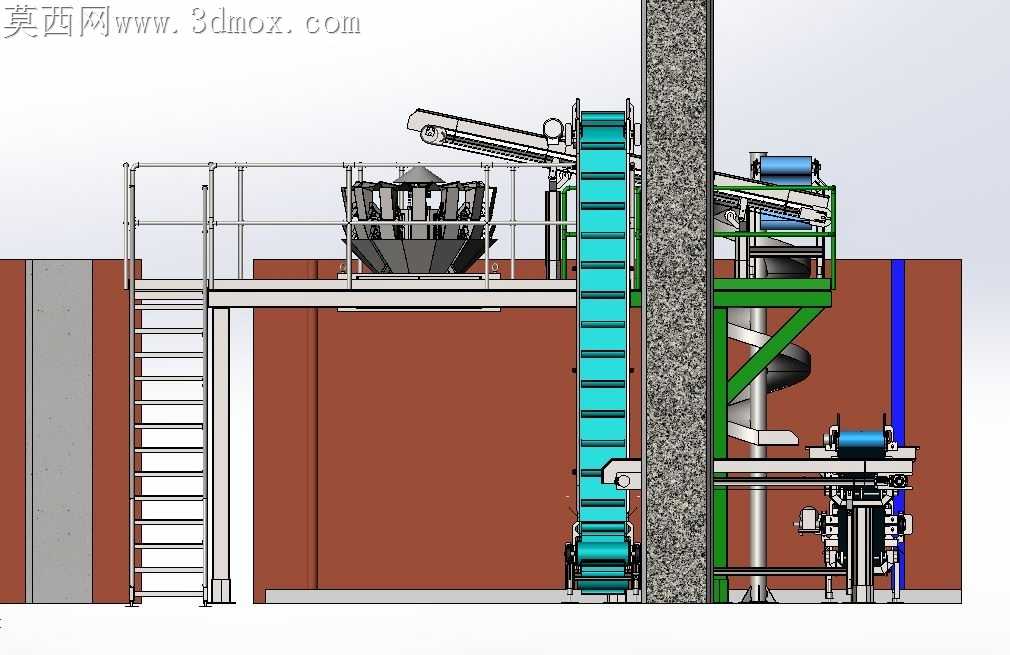

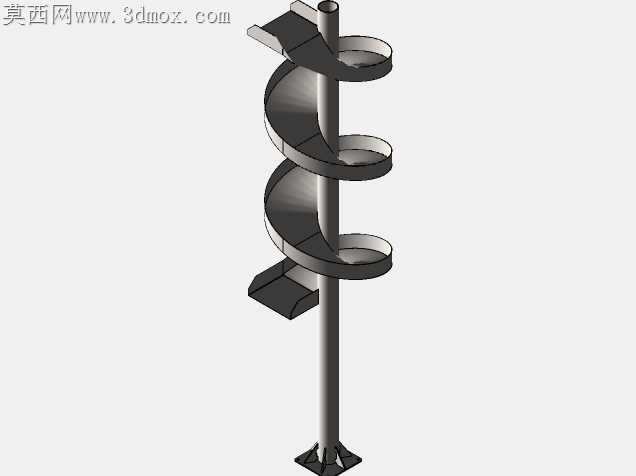

刚拿到现场勘测数据时最先注意到车间立柱的干涉问题，四根承重柱刚好斜穿预设的产线路径，最初照搬平面布局的方案直接卡壳，立柱周边预留的操作净距不足30公分，后期维护连扳手都伸不进去。反复核对现场标高后把高位操作平台做了切角处理，顺着立柱的外轮廓调整平台护栏的走向，没有为了凑模型规整度强行挪动立柱位置，毕竟实际车间里的承重结构根本不可能为产线移位。爬坡输送段的挡板弧度改了三版，最初做的直段爬坡在试转档时出现物料滑落的问题，跨软件转档后还出现了曲面破面，花了一下午补面顺曲率，把挡板内侧加了细微的防滑凸棱，既不影响物料滑动又能避免爬坡时的溜料问题。高位的旋转分料机构最初和下层输送段的对接公差留大了，转档后出现了2毫米的错位，放到装配体里做干涉检查才发现，要是按这个尺寸加工，分料下来的物料会直接卡到两段输送带的缝隙里，特意把对接处的导料槽做了15度的扩口，哪怕安装时有小范围的公差偏移也不会卡料。操作平台的踏步高度最初按通用标准做的18公分，后来考虑到食品车间工人要穿防滑胶靴，靴底厚度加上踏步高度抬脚会费劲，特意把每级踏步调到16公分，平台周边的护栏底部加了10公分高的挡脚板，避免工具或者物料从平台缝隙掉下去砸到下层的操作人员。不同段的输送带速度匹配也调了好几次，爬坡段速度稍慢避免物料滚落，水平输送段速度稍快提升流转效率，对接处的速度差控制在0.1m/s以内，不会因为速度突变把物料甩出去。最初想把所有支架都用统一规格的方管，后来核算承重后，高位平台的支撑立柱用了加厚方管，下层输送带的支架用常规规格就够，没必要全用厚料增加不必要的成本，毕竟量产时每台产线的材料成本差一点，批量下来就是不小的数目。螺旋下料段的内壁光滑度也做了考量，没有加多余的加强筋在物料接触侧，避免物料挂壁残留，符合食品生产的卫生清理要求，后期冲洗的时候不会有清洁死角。
