精密扳机触发锁止机构组件

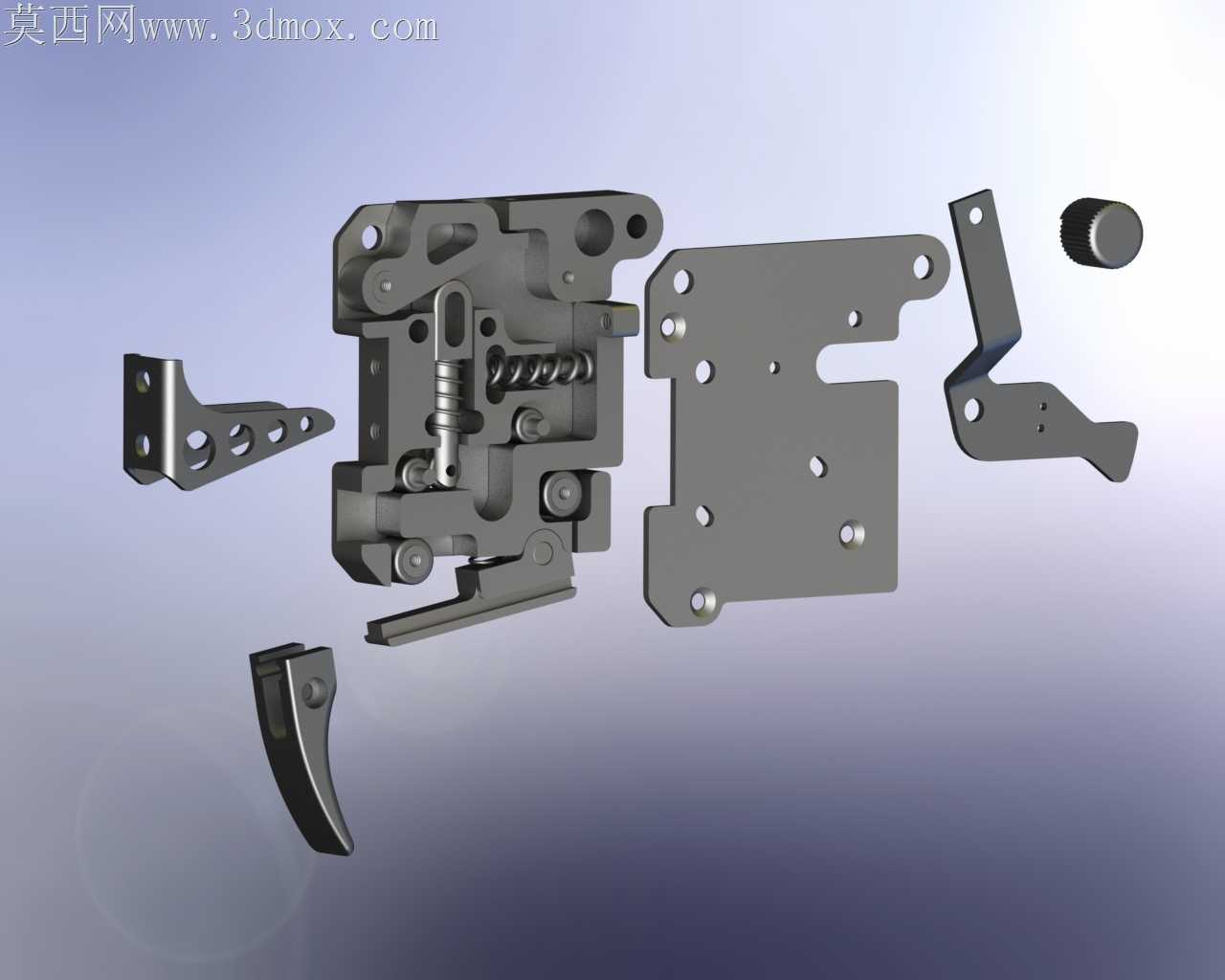

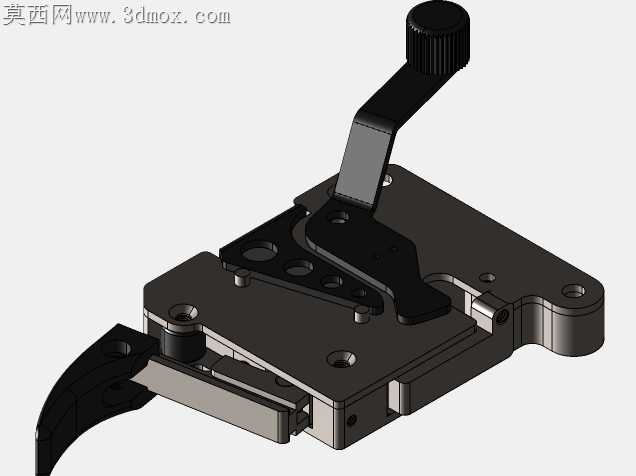

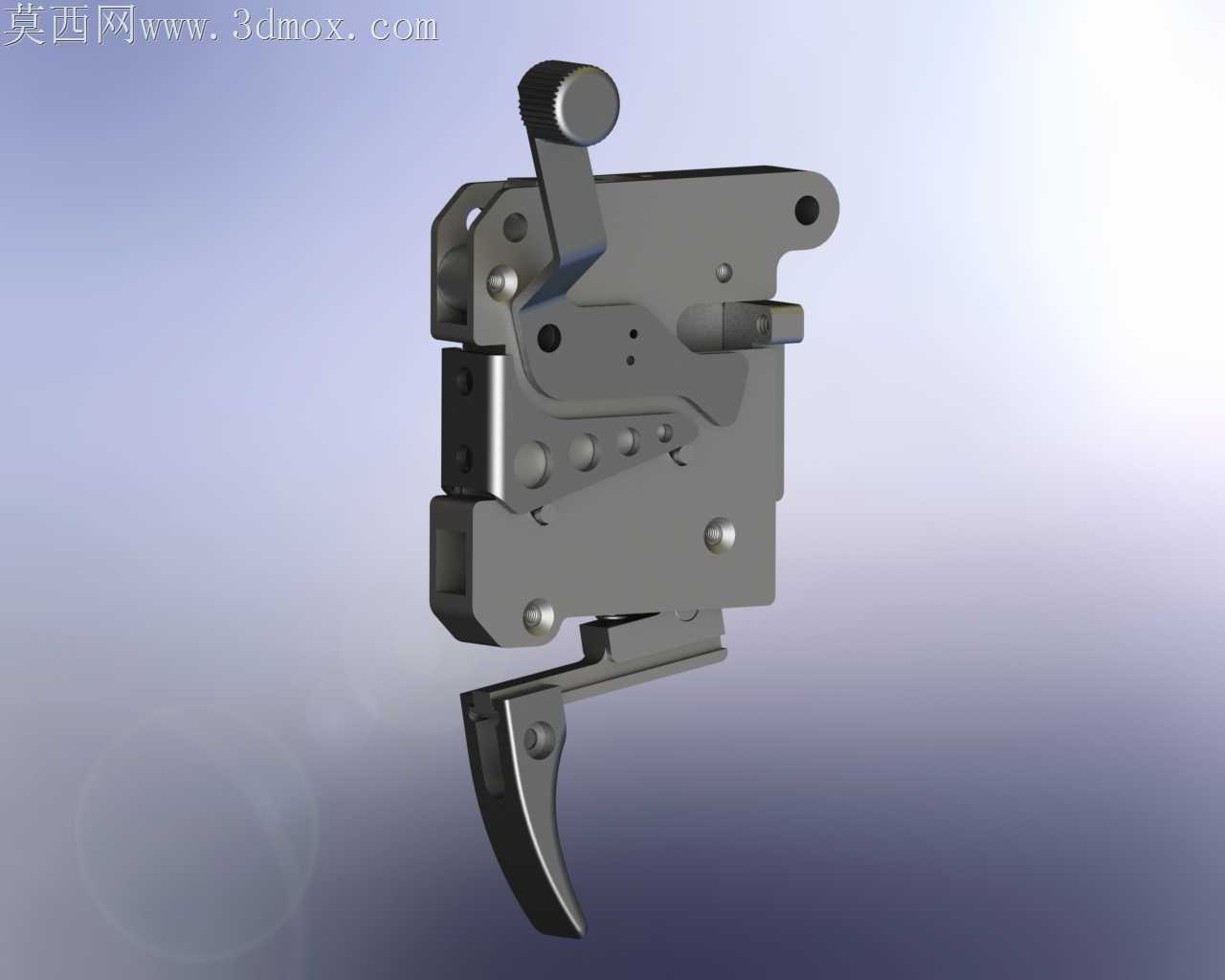

刚铣完第三版扳机样件的时候，边缘还带着0.02mm的切削毛刺，装上去扳动的时候卡滞感特别明显，反复拆了三次才找到问题——锁止拨片的转轴孔同轴度偏了0.03mm，和侧板的销轴配合的时候别劲。之前做第一版结构的时候，总想着把触发行程做短，追求击发响应快，结果试装的时候只要稍微碰一下扳机就会误触发，根本没法满足实际使用的安全要求，后来把阻铁的咬合角度从87度调到92度，又在扳机上方加了那个带滚花的手动保险拨杆，拨到锁止位置的时候，拨杆的凸台会直接卡进扳机的限位槽里，哪怕从一米高度跌落也不会误触发。

跨软件转档的时候踩过坑，一开始把装配体导成通用格式的时候，所有的弹簧垫圈都丢了面，渲染出来的紧固件看着光秃秃的，后来逐个把标准件的装配约束重新核对，把每个销轴的卡簧槽位置都对齐，避免转档后出现零件错位的问题。图纸标注的时候最费时间的是阻铁和击锤的咬合面公差，这个面的粗糙度要求到Ra0.8，要是加工的时候表面太糙，反复扳动几次就会磨出铁屑，卡进转轴缝隙里导致机构失效，所以标注的时候特意给这个面加了形位公差要求，平面度控制在0.01mm以内。

量产的时候做过结构取舍，一开始想把所有的侧板都用不锈钢铣削，算下来单件成本太高，后来把非受力的外侧盖板改成冷轧板冲压，只把阻铁、扳机、击锤这几个核心受力件用合金钢做热处理，硬度调到HRC42-48，既保证了核心部件的耐磨度，又把整体成本压了下来。装配的时候要注意那个复位扭簧的预紧角度，预紧角太小的话扳机复位无力，太大的话扳动力度会超过普通人手指的舒适施力范围，反复测了十几次，把预紧角定在22度，扳动力稳定在22N左右，扣动的时候不会太沉也不会太飘。

之前做实训方案的时候，有学生把保险拨杆的安装方向装反了，结果拨杆扳到保险位置的时候反而把阻铁顶开了，差点出危险，后来特意在拨杆和侧板的配合位置加了防呆缺口，装反的话根本合不上侧板，从装配源头避免出错。每个转轴的配合间隙都控制在0.015-0.025mm之间，间隙太小的话低温环境下零件收缩会转不动，间隙太大的话扳机旷量太大，击发的时候会有晃动感，影响手感一致性。
