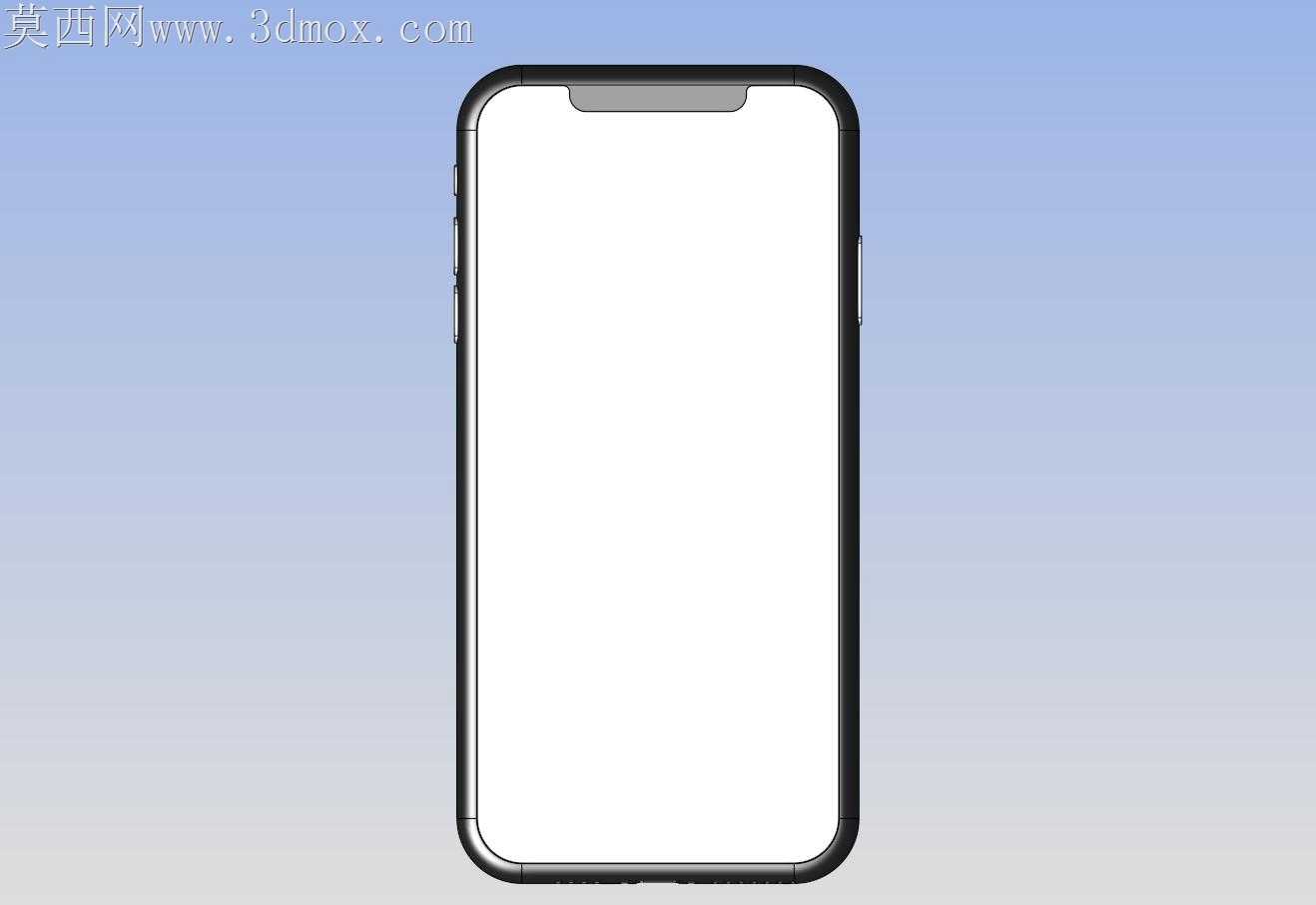

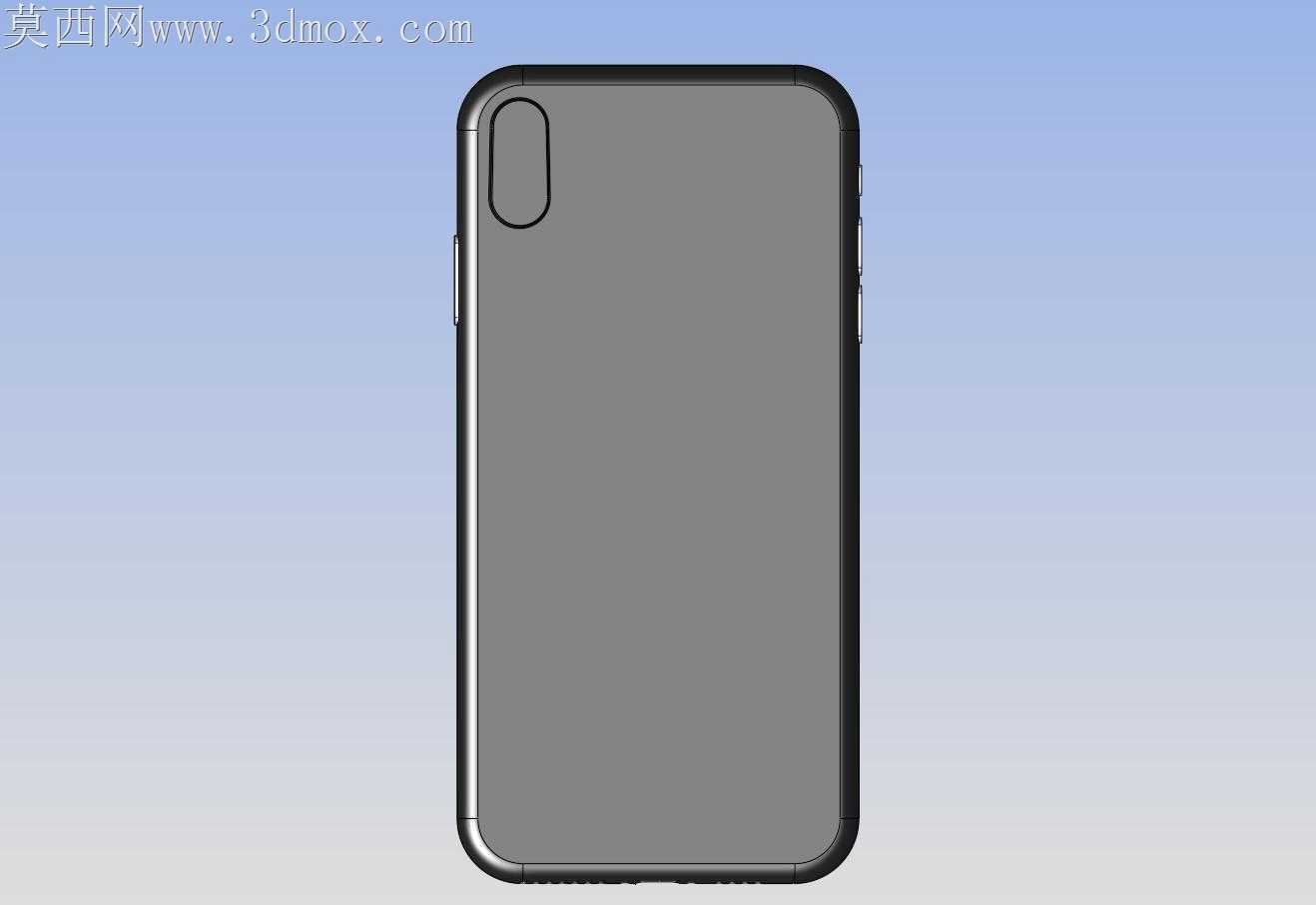

苹果iPhoneXsMax外观结构三维数模

当初做这个模型的时候，最先碰到的麻烦是中框圆弧和屏幕R角的衔接公差，之前打样的手板在刘海侧边的过渡位置总摸得到细微台阶，反复调了三次G2连续才把棱线的触感顺过来，指尖滑过边框到屏幕的位置不会有突兀的刮手感。做刘海区域的凹槽时特意留了0.07mm的装配余量，毕竟实际量产的时候听筒网、前置摄像头模组的堆叠公差要留足，不能像纯外观渲染那样把缝隙压到零，不然组装的时候摄像头外圈的装饰件容易顶到屏幕盖板。跨软件转档的时候踩过坑，一开始把犀牛里做的曲面导进通用格式，中框的天线断缝位置出现了碎面，后来把断缝处的曲面重新做了曲率匹配，才避免转档后出现破面没法直接拿去做结构校验。屏幕和中框的贴合面特意做了微弧收边，不是直上直下的直角，这样贴钢化膜的时候边缘不会顶膜，之前做老款机型的时候没注意这个细节，出来的模型导去做手板，贴完膜边缘总起白边，这次特意把贴合面的下沉深度和弧度反复核对了三次。侧边按键的凸起高度也卡了实际握持的手感，按压力度对应的行程留了0.3mm的间隙，不会因为模型做的太贴导致按键卡滞，按键边缘的倒角也做了和中框一致的喷砂质感对应弧度，不会出现按键和中框质感割裂的情况。底部的扬声器开孔位置，每个孔的倒角都做了一致的C角，不会出现边缘锐边割手的问题，开孔的排布也对应了实际音腔的出声位置，不是随便摆的装饰孔。做背面摄像头凸起的位置时，特意把凸起边缘的圆弧和玻璃背板的过渡做了顺接，不会出现积灰的死角，之前有同行做的模型这里是硬接的直角，实际使用的时候缝隙里卡的灰很难清理。整个模型的曲面拆分都是对应实际量产的拆件逻辑，屏幕盖板、中框、后盖玻璃、按键、卡托都是单独的实体，不是整坨合并的外观面，不管是拿来做渲染出图，还是做结构适配的参考，都能直接拆分取用，不用再重新拆件。转成通用格式的时候特意把每个零件的曲面做了缝合检查，没有游离的碎线和破面，导入不同的工程软件都能直接打开编辑，不会出现丢面的情况。
