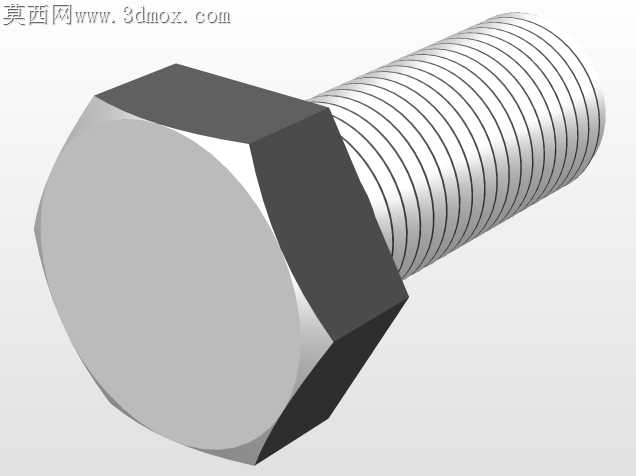

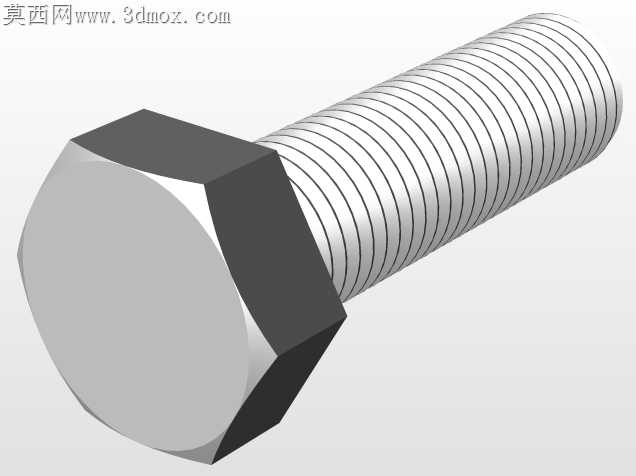

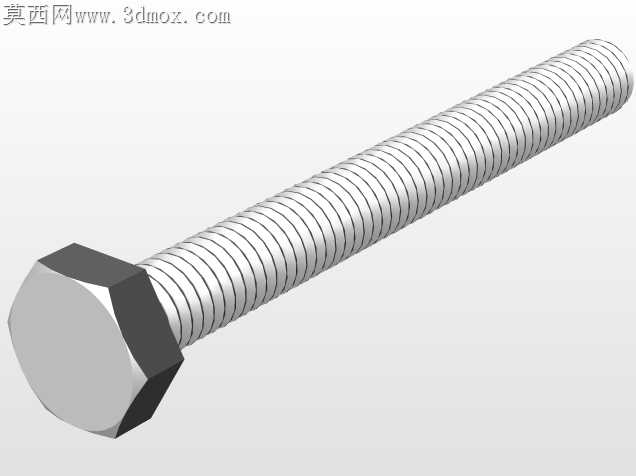

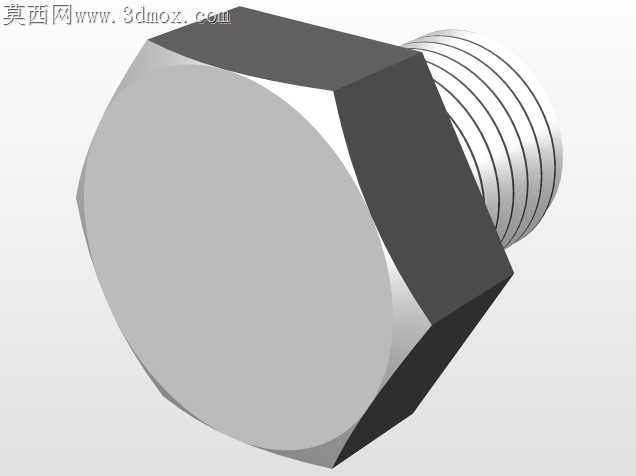

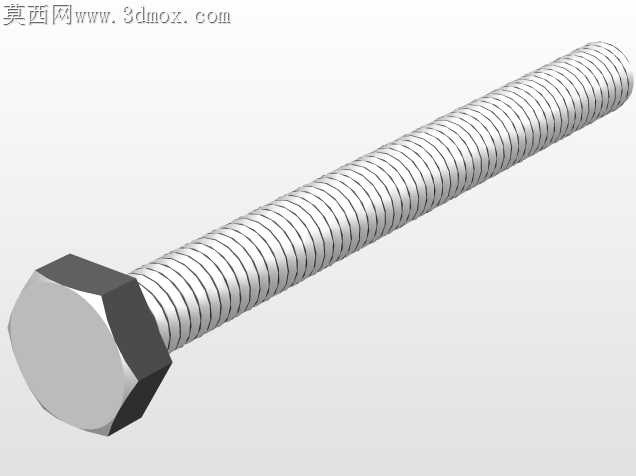

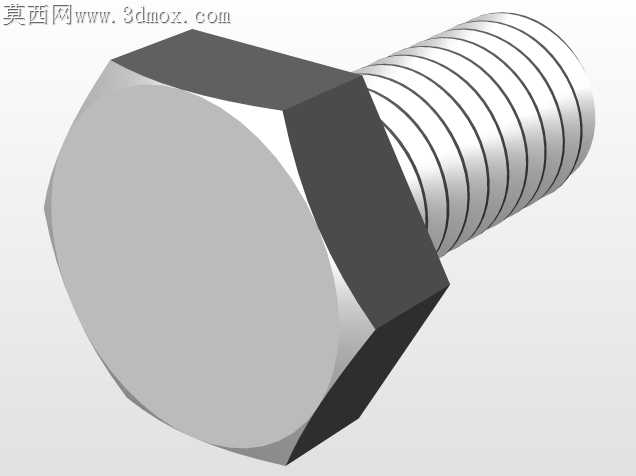

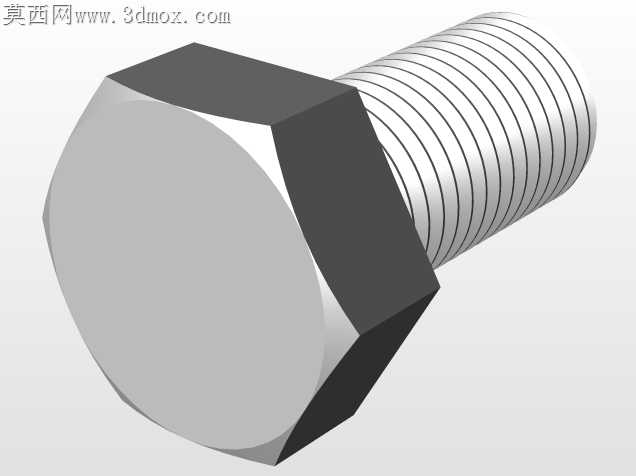

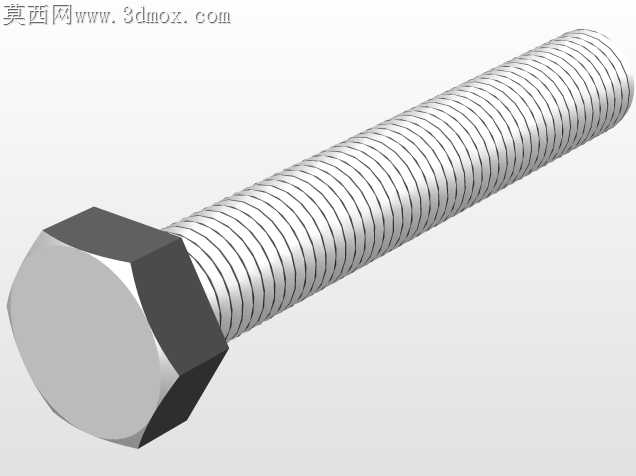

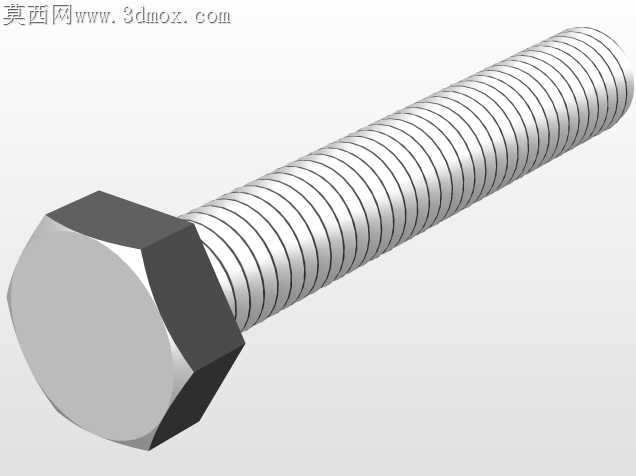

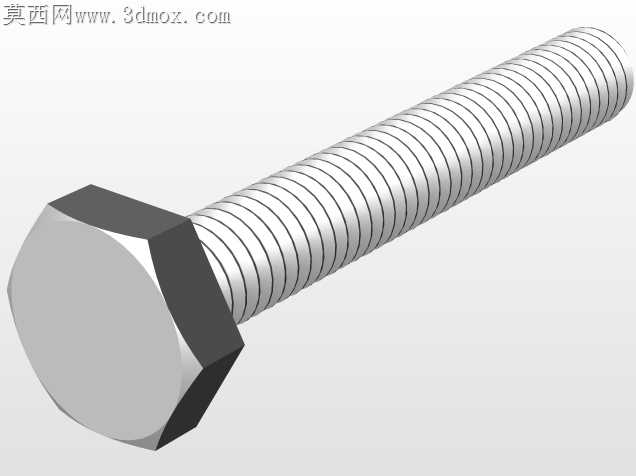

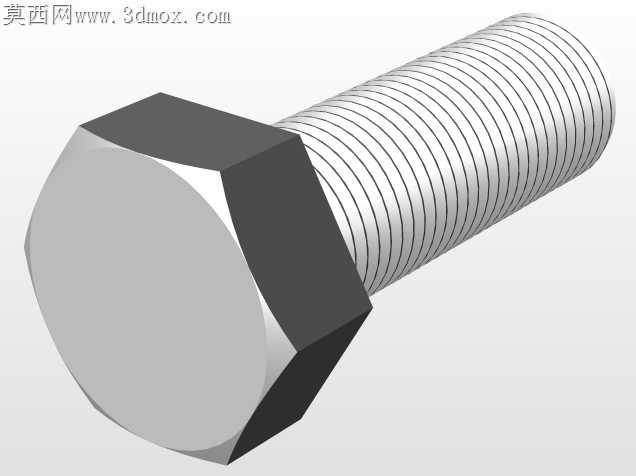

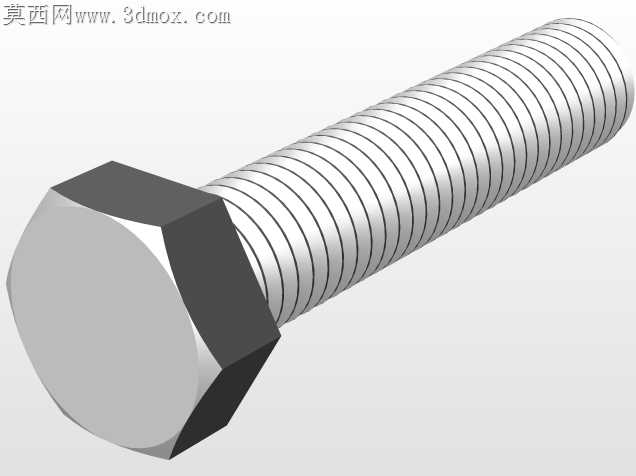

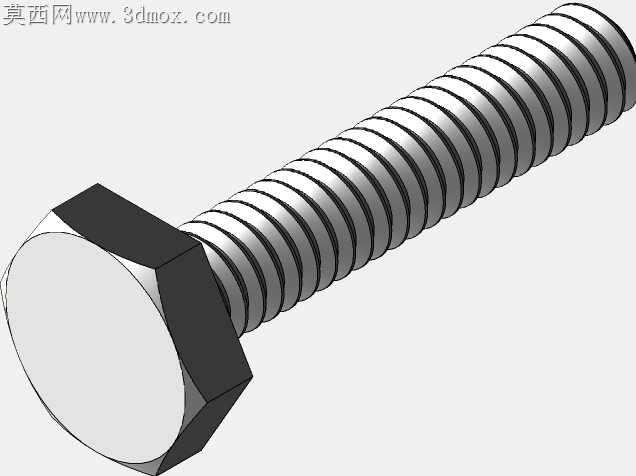

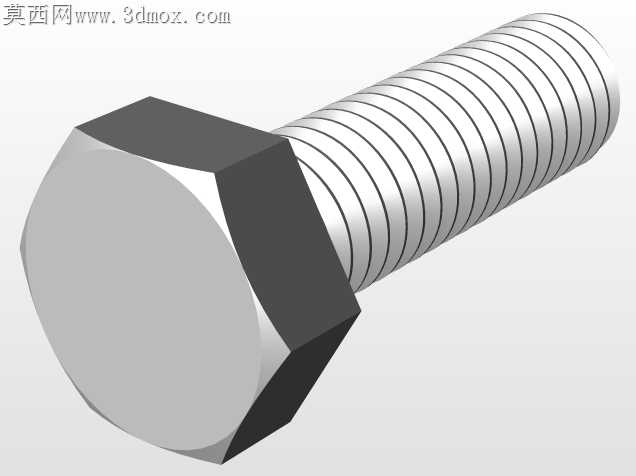

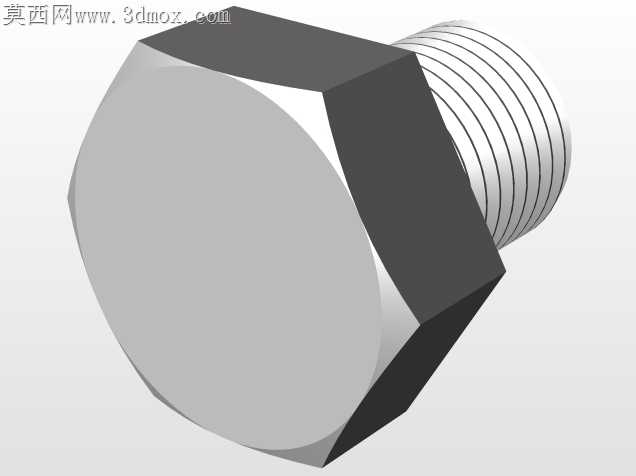

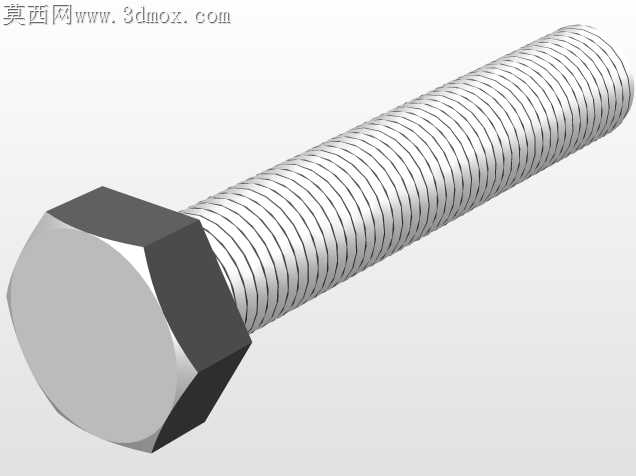

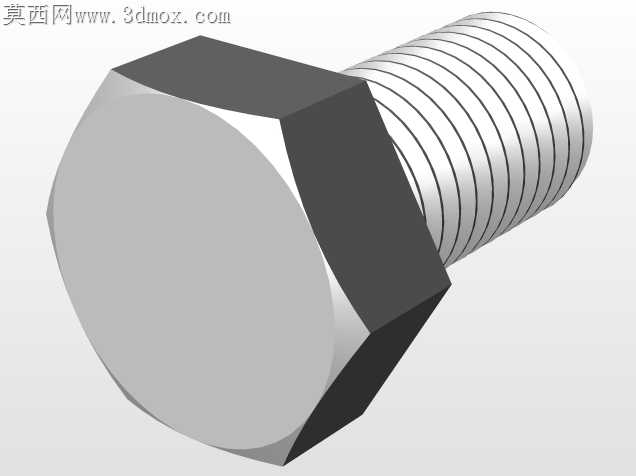

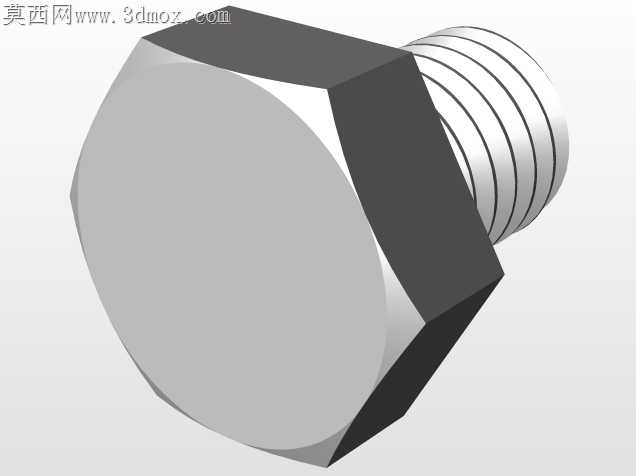

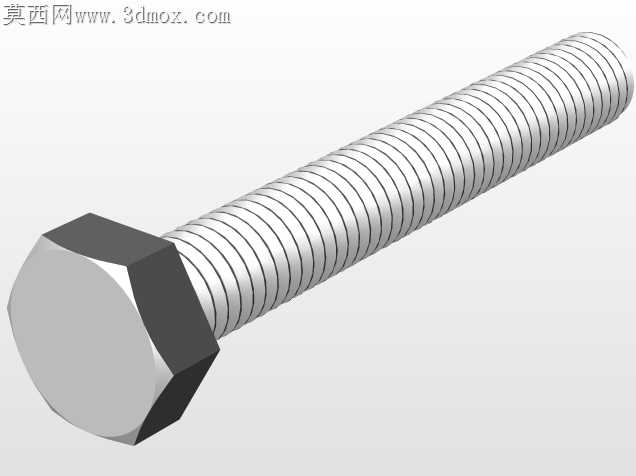

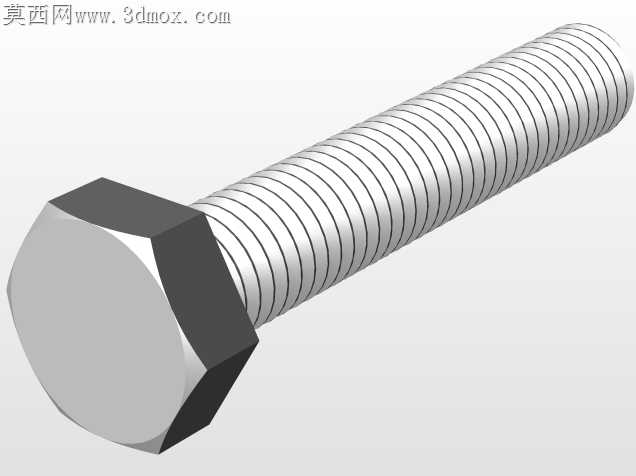

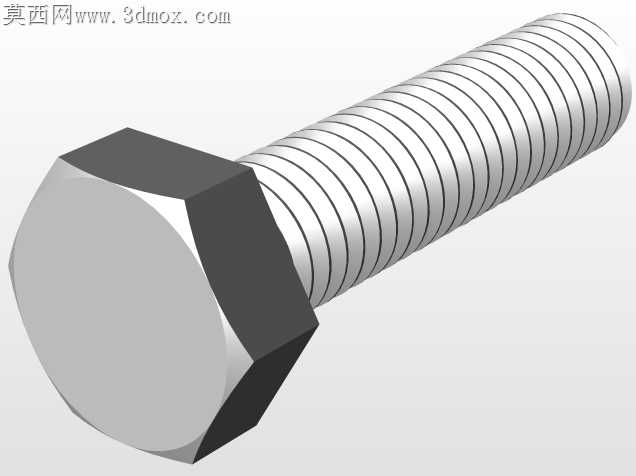

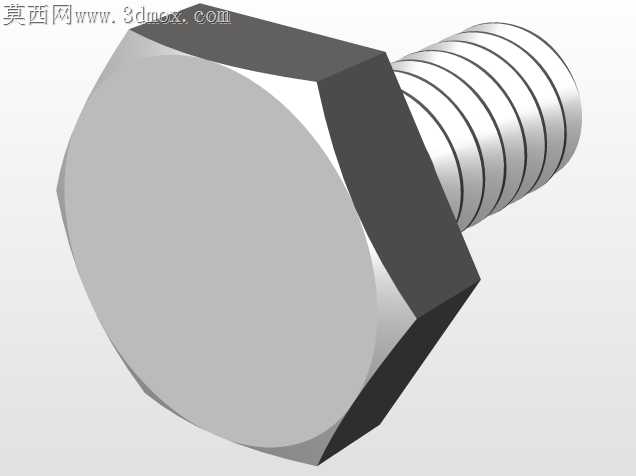

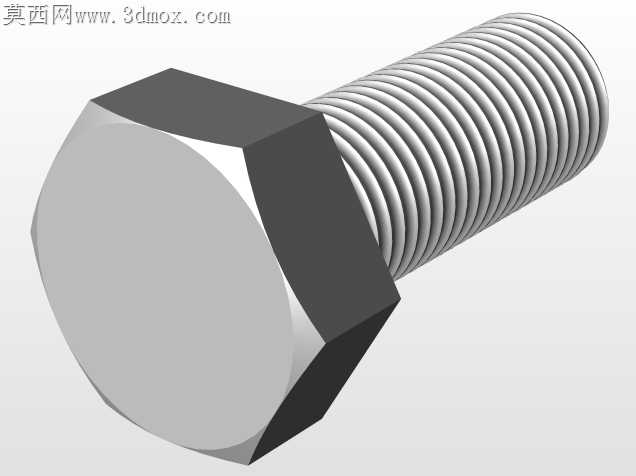

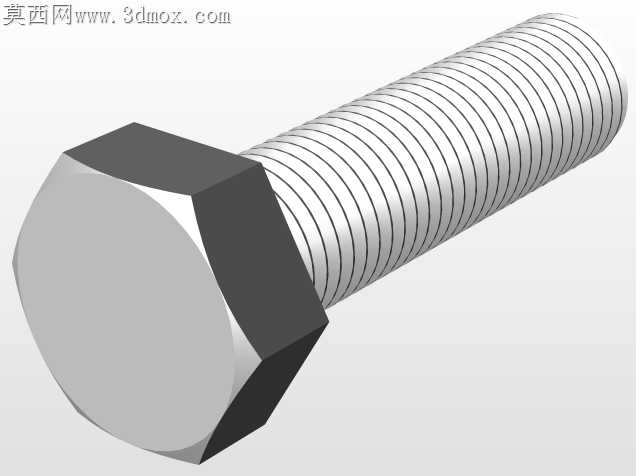

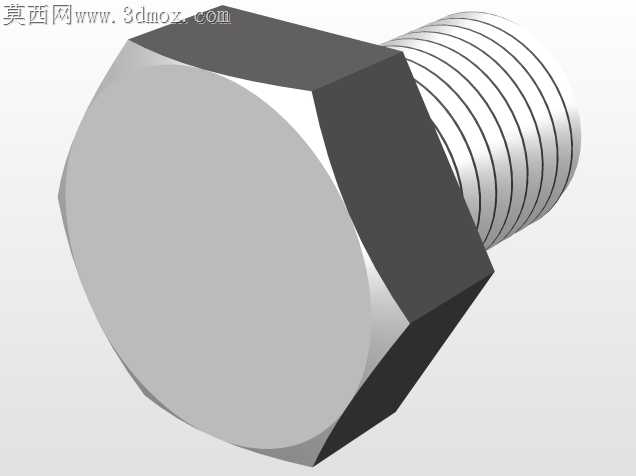

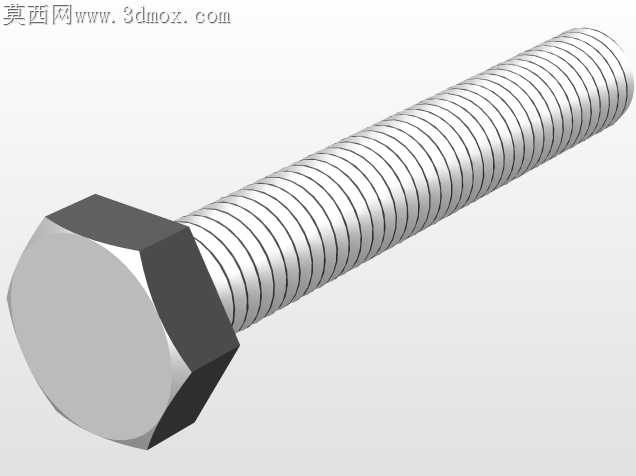

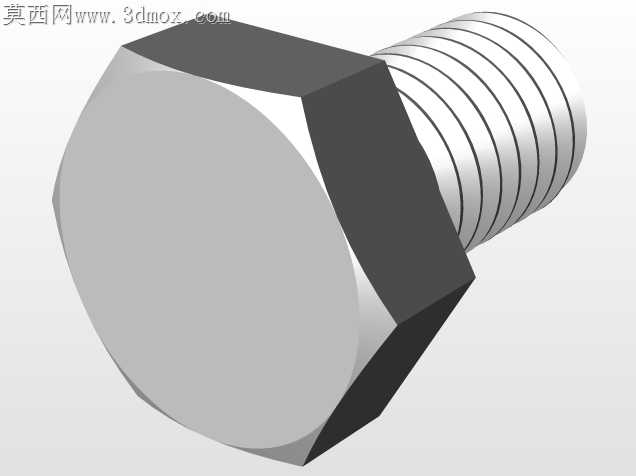

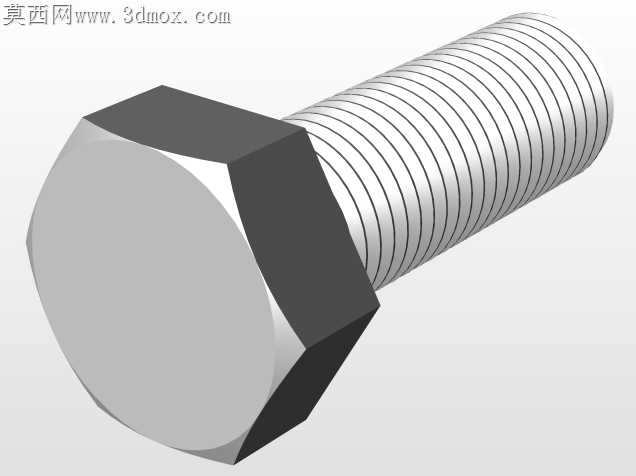

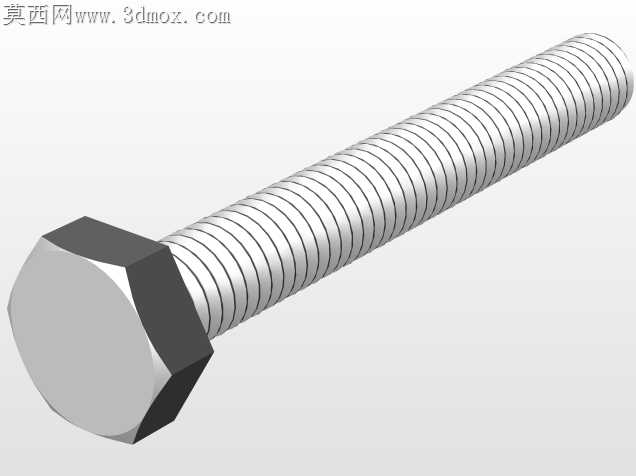

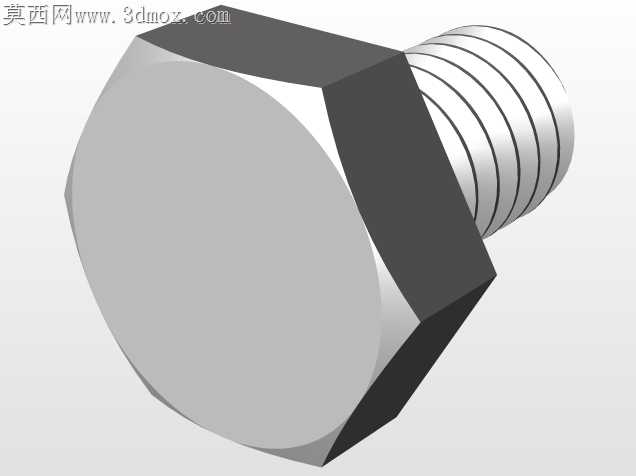

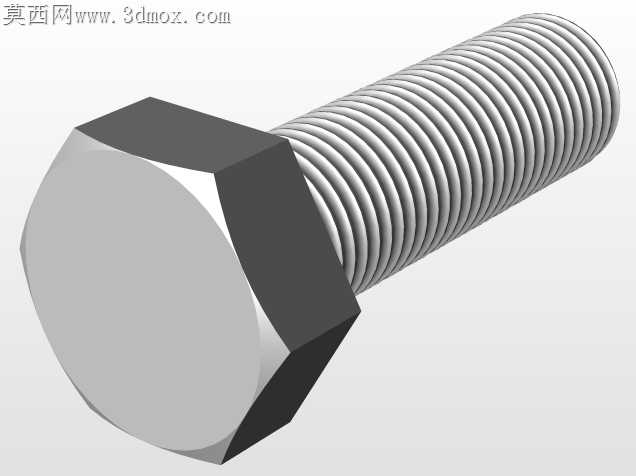

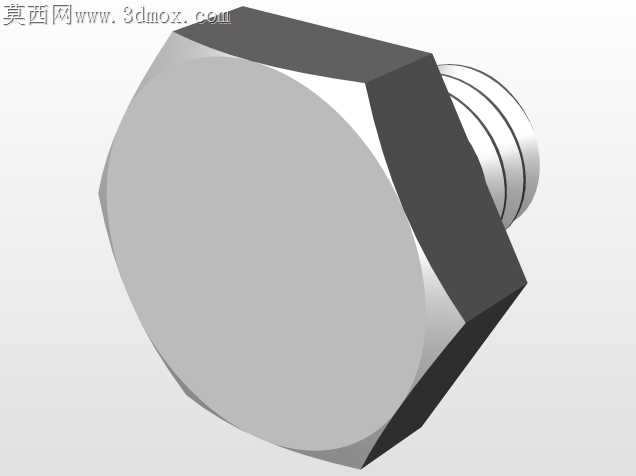

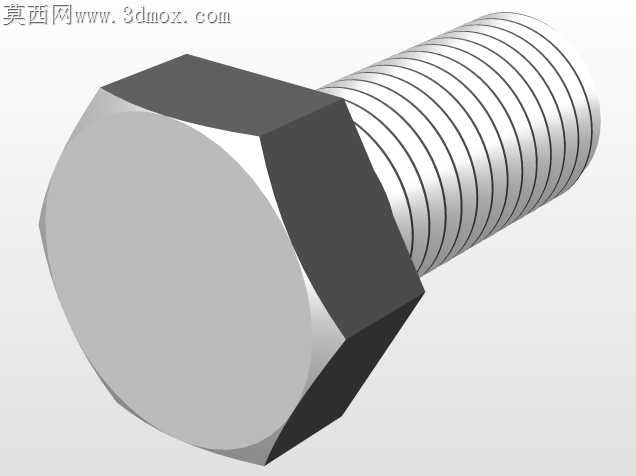

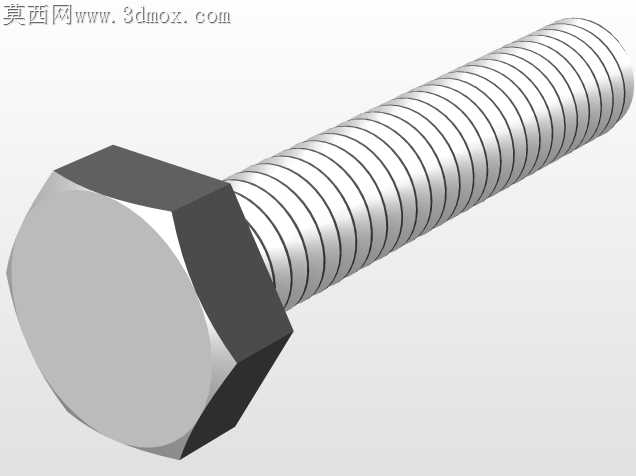

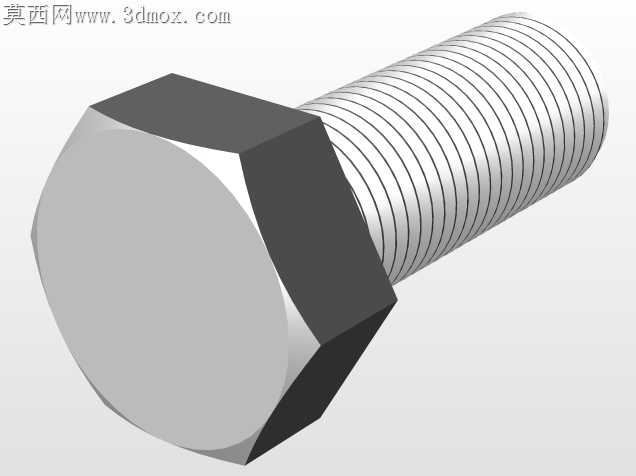

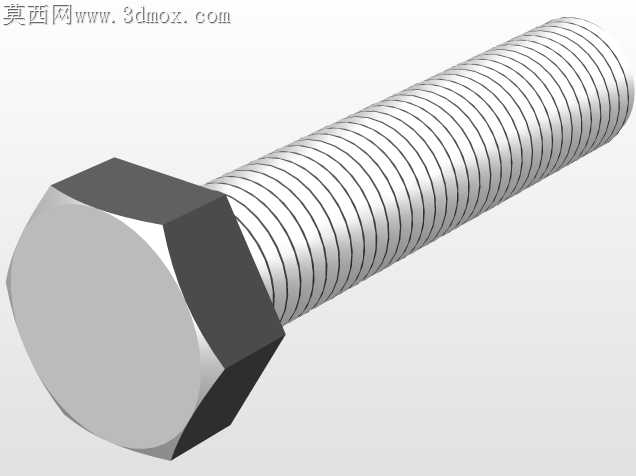

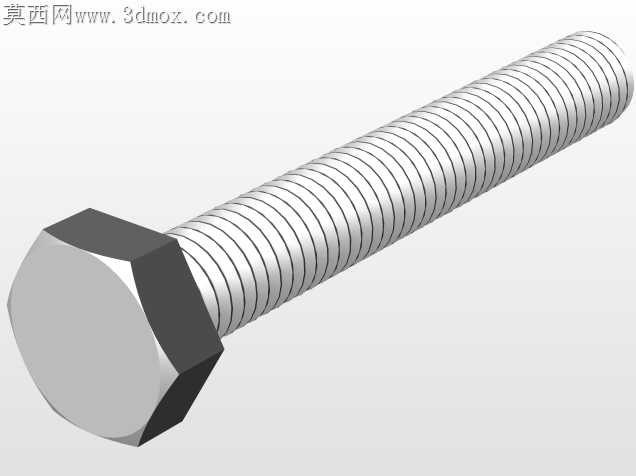

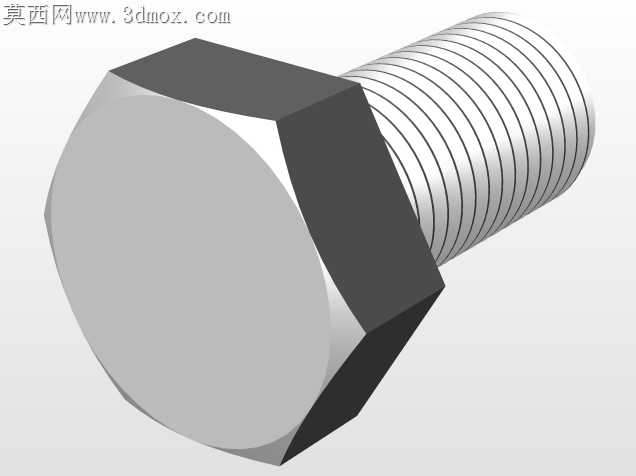

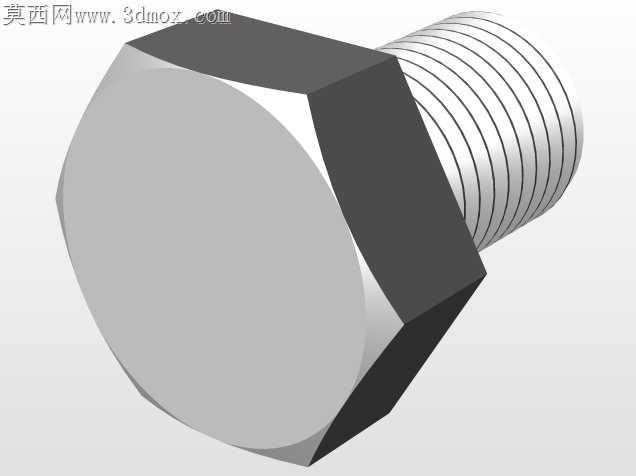

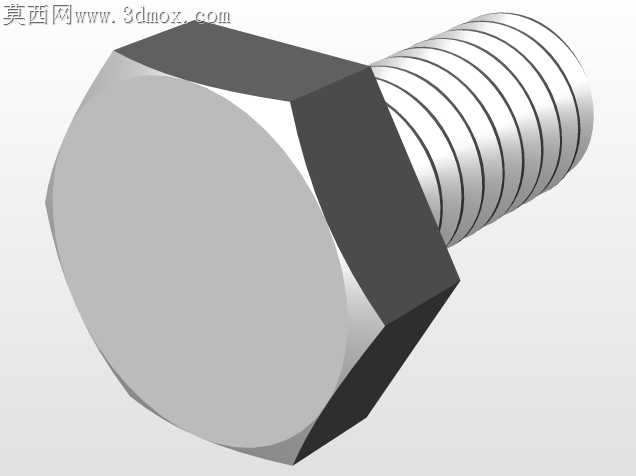

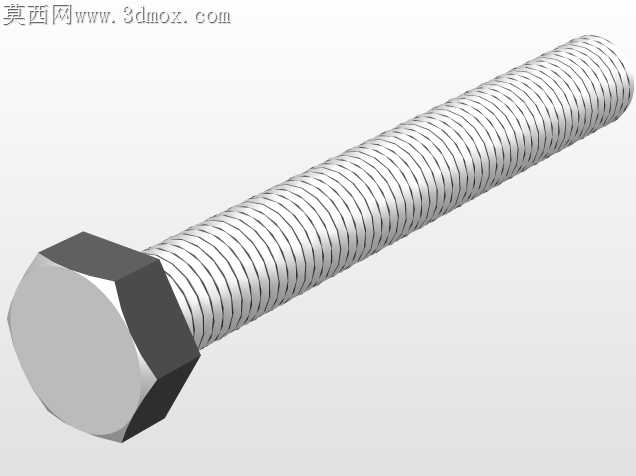

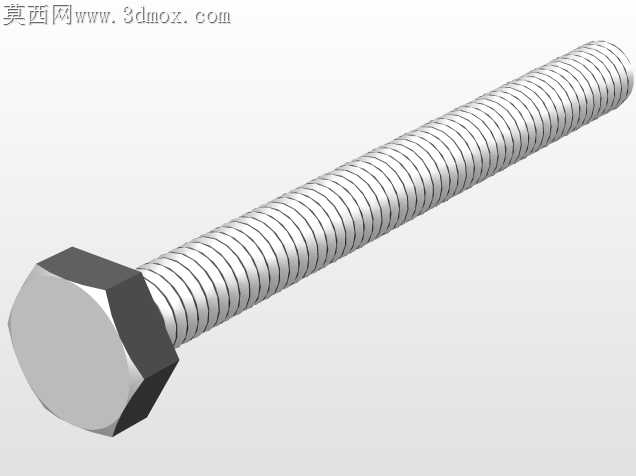

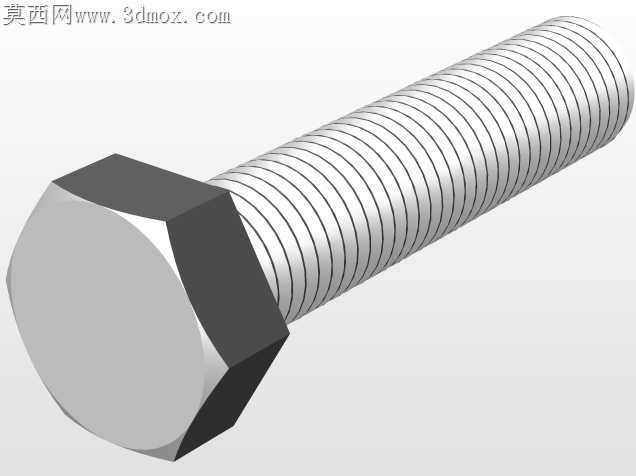

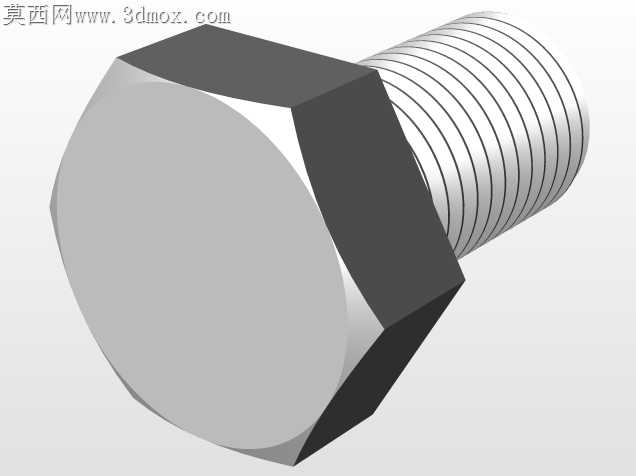

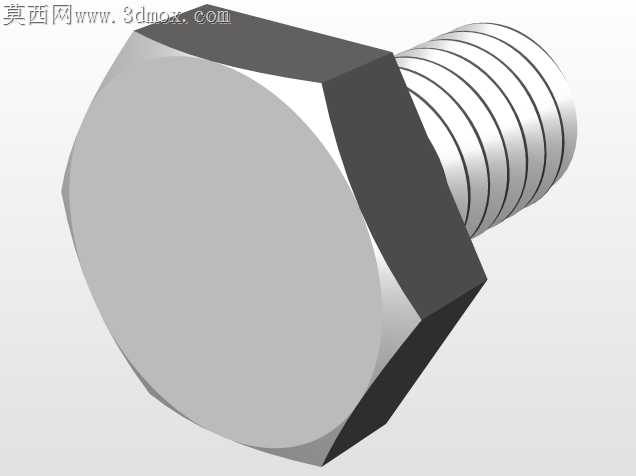

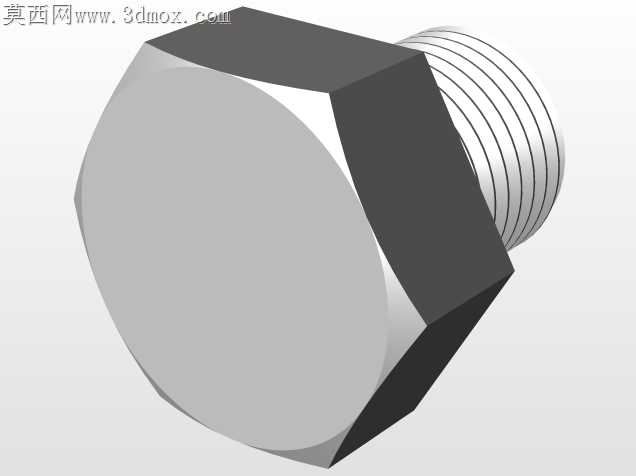

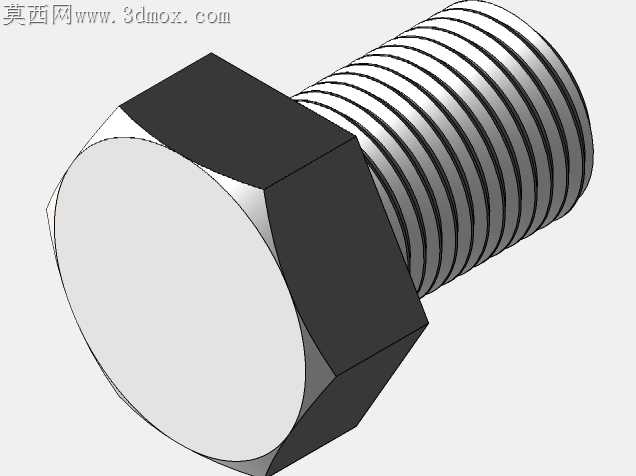

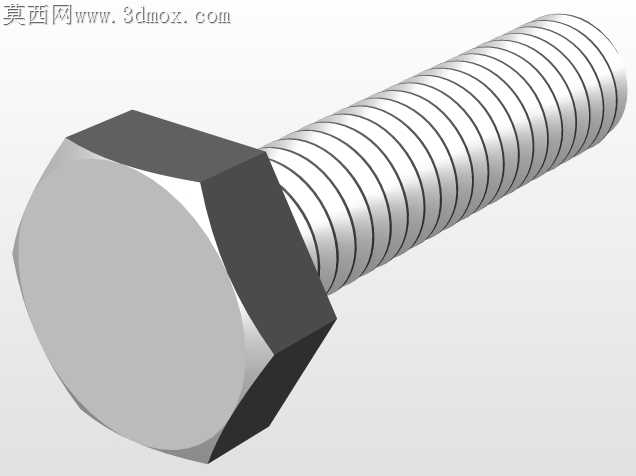

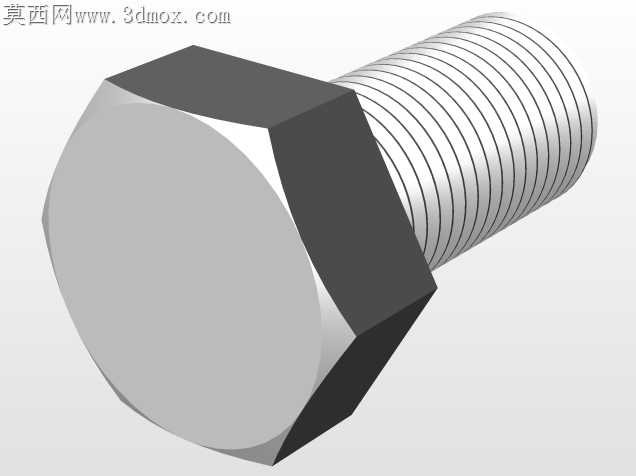

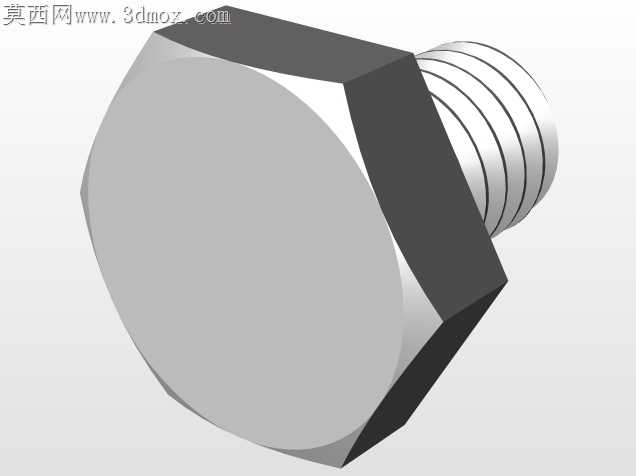

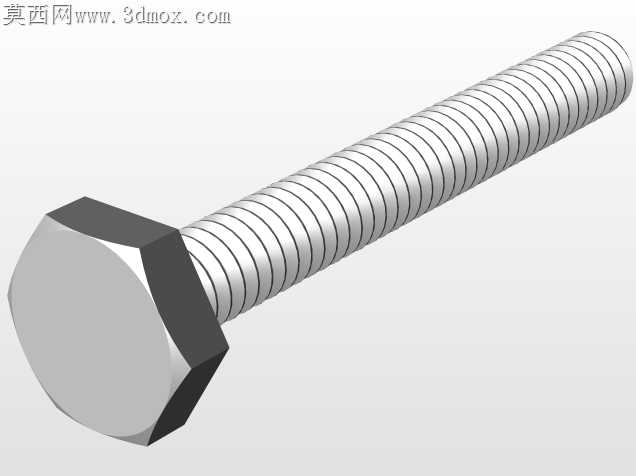

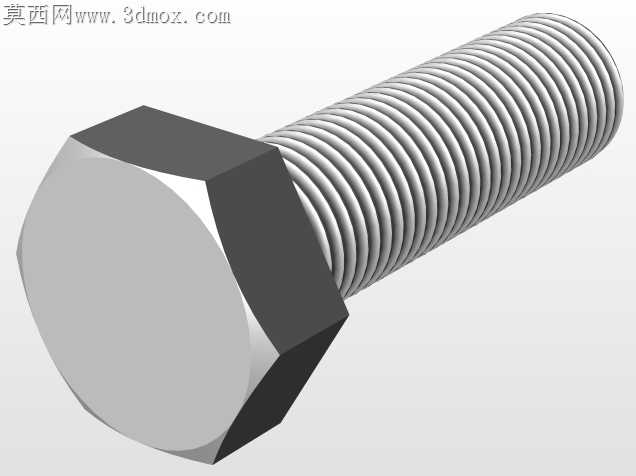

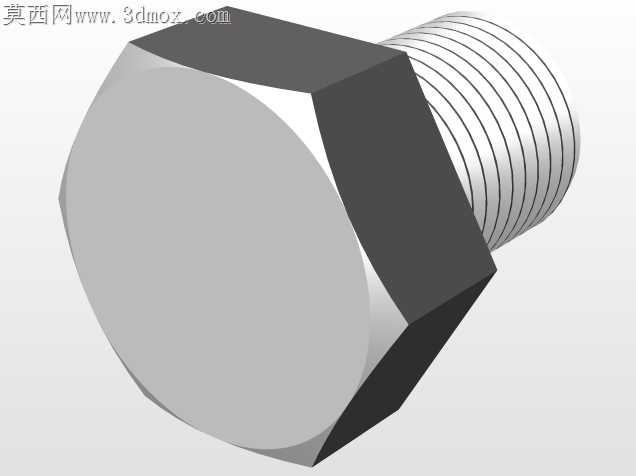

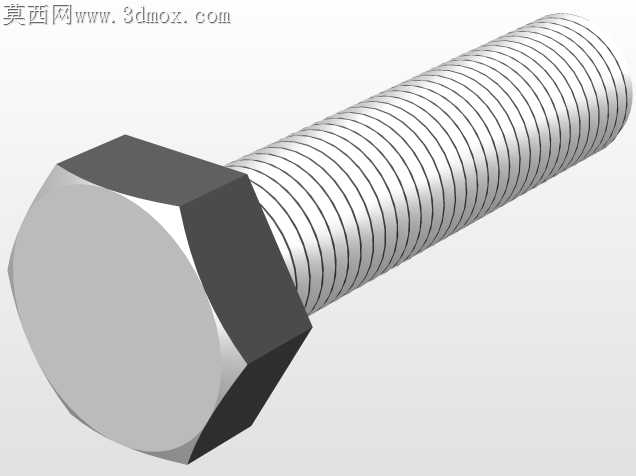

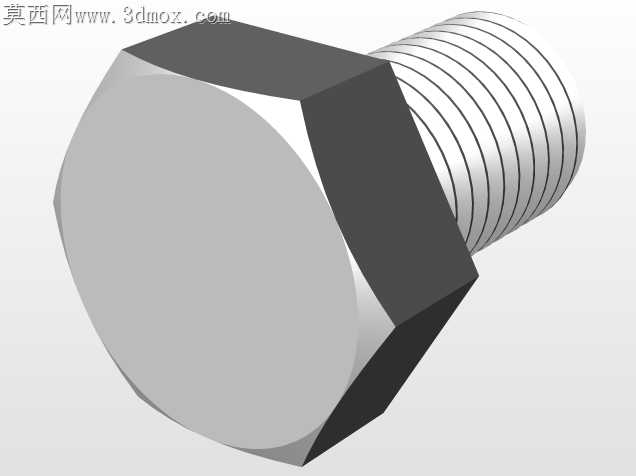

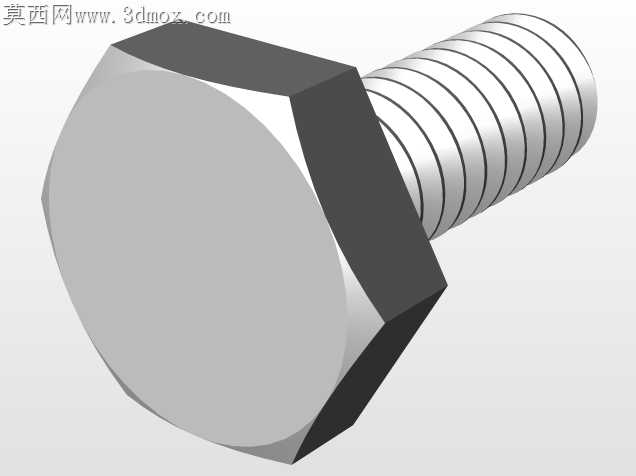

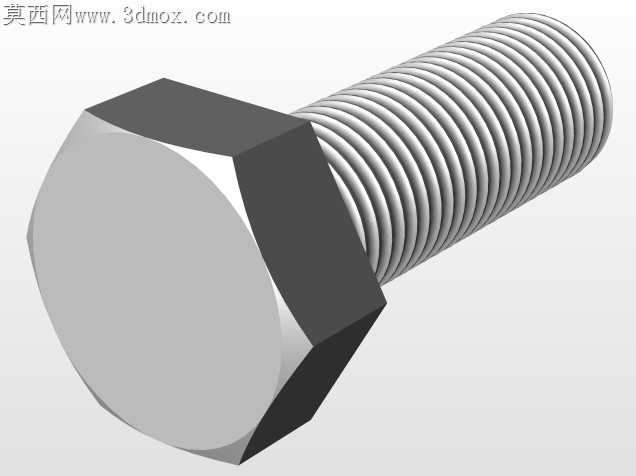

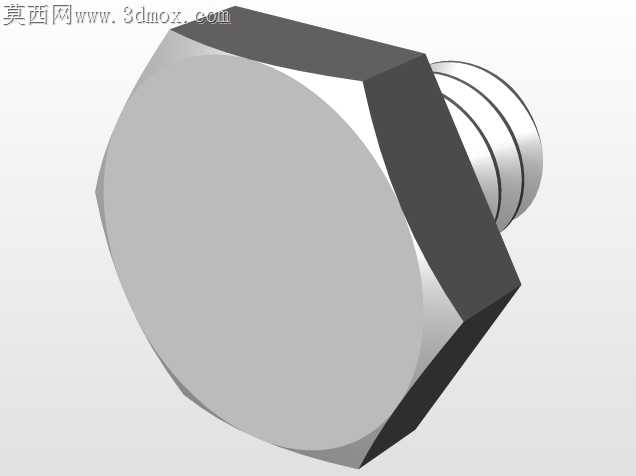

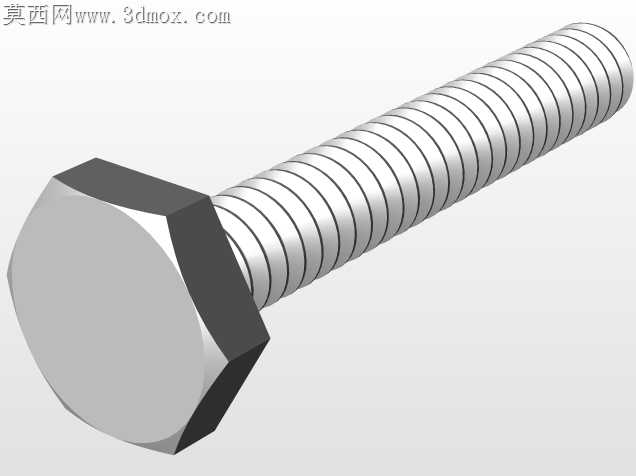

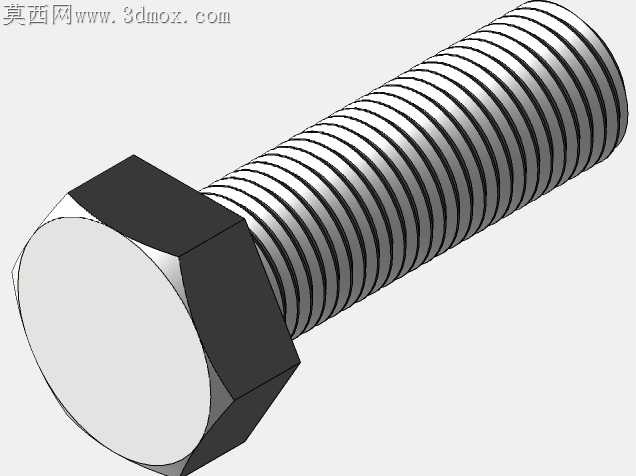

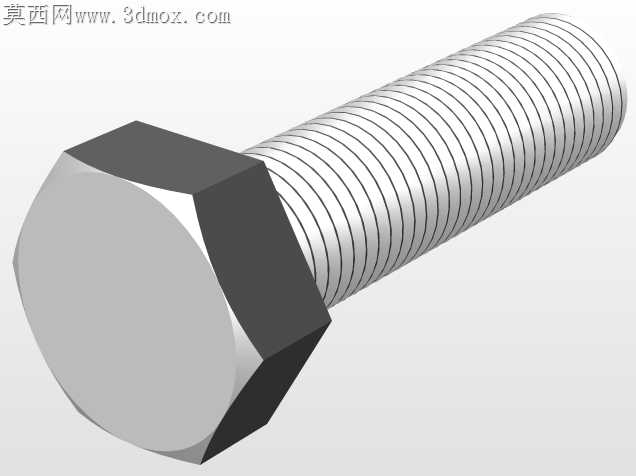

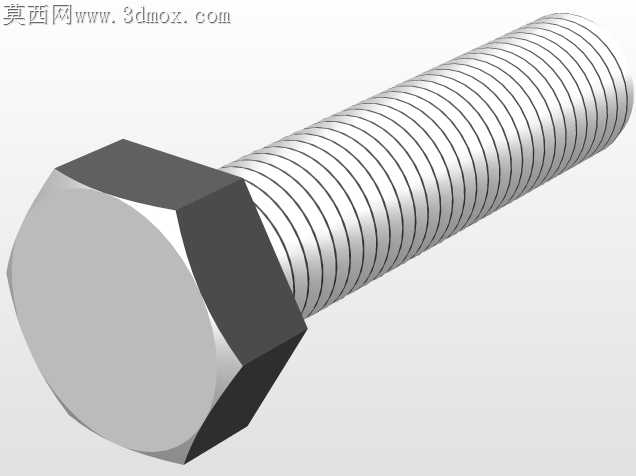

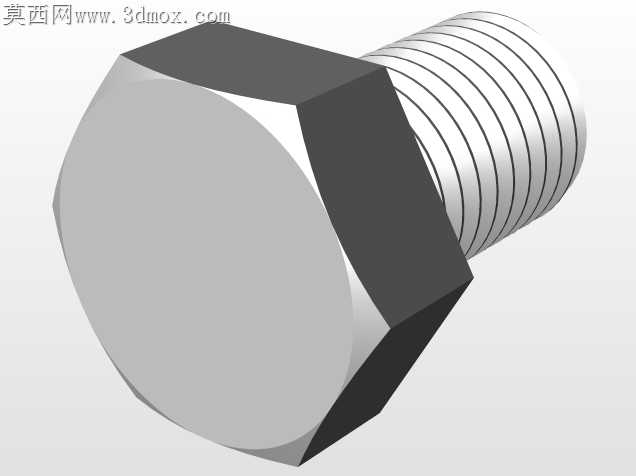

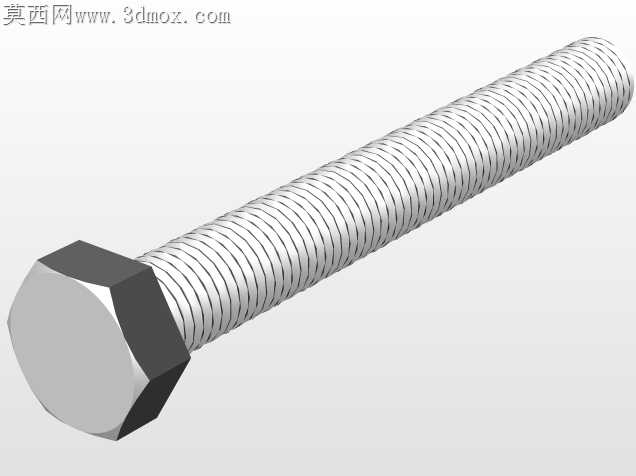

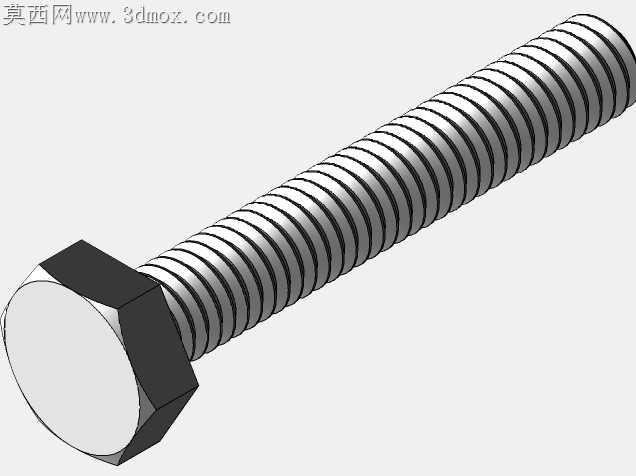

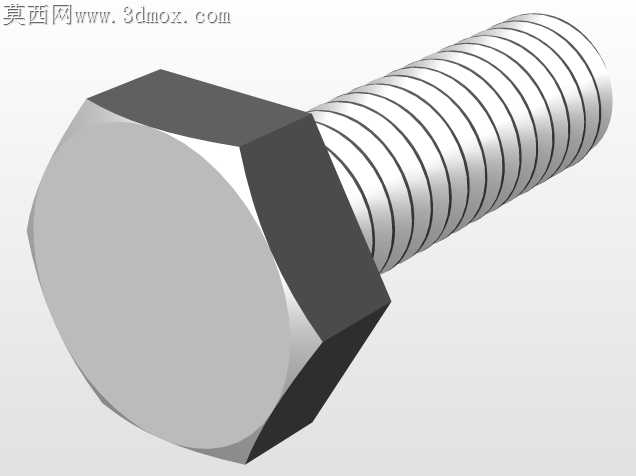

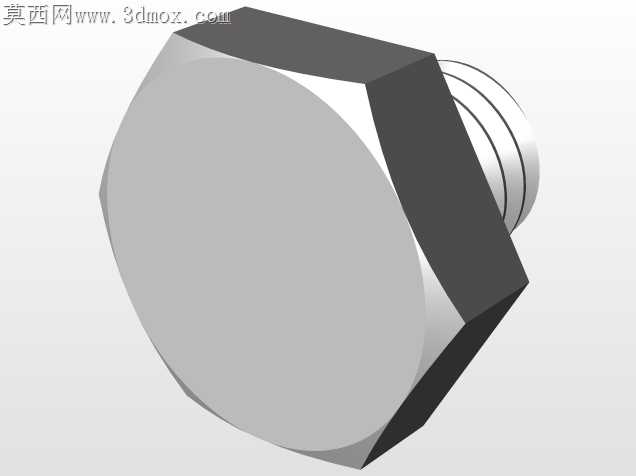

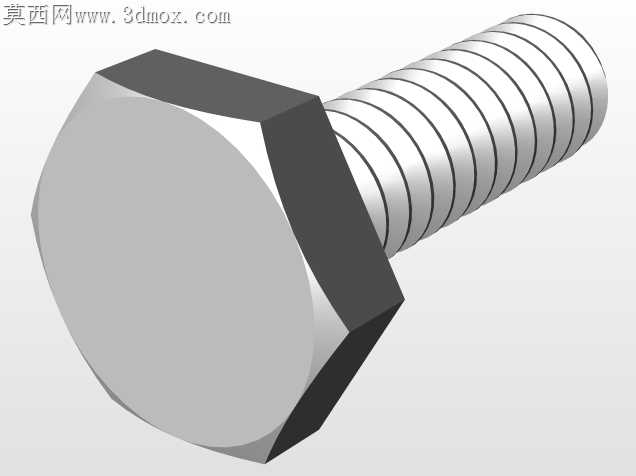

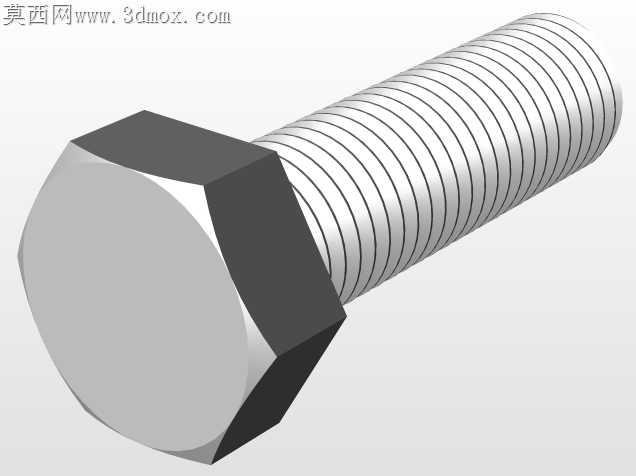

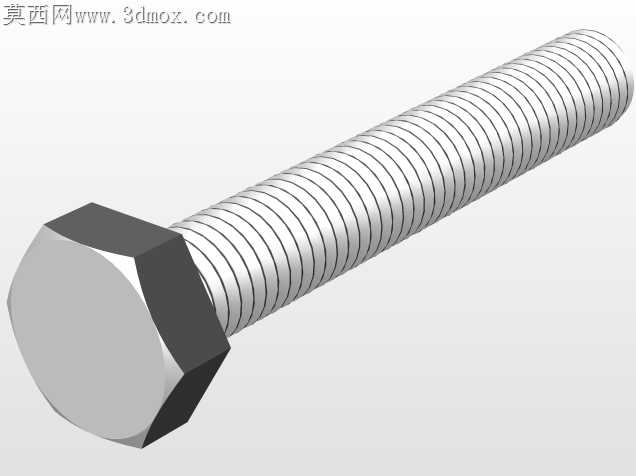

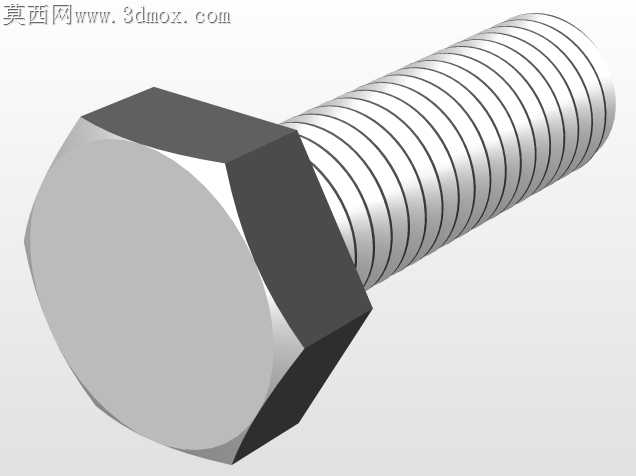

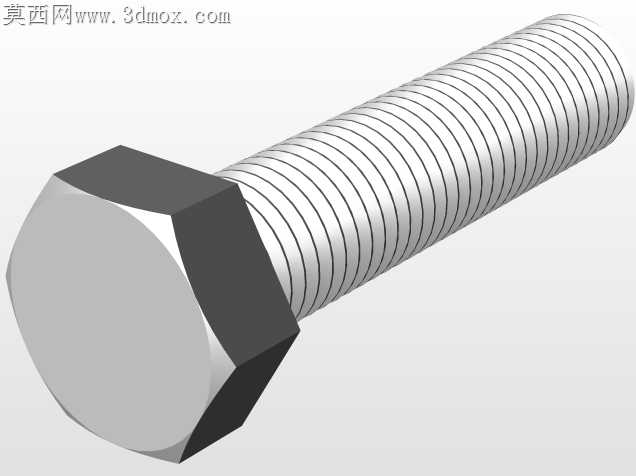

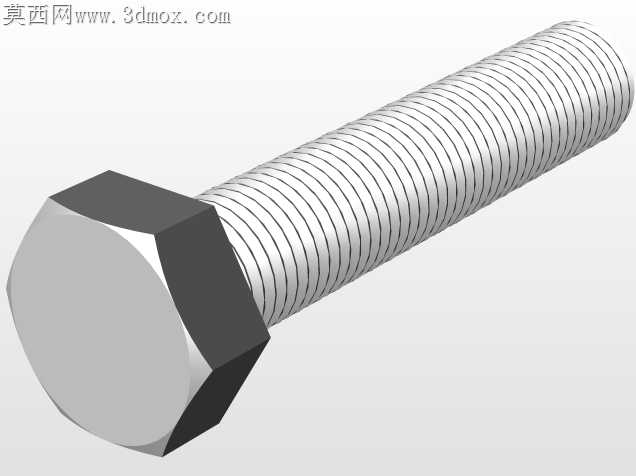

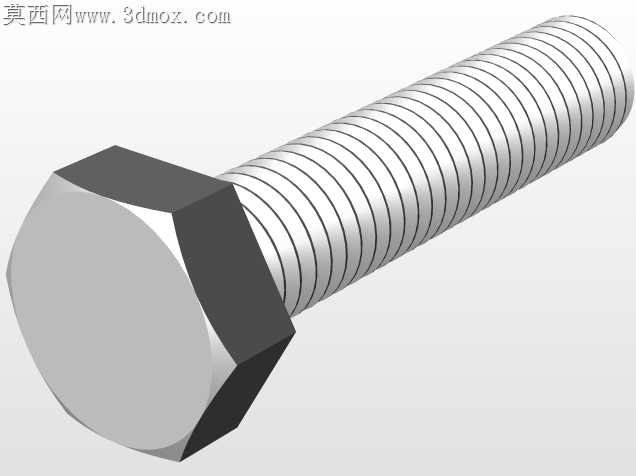

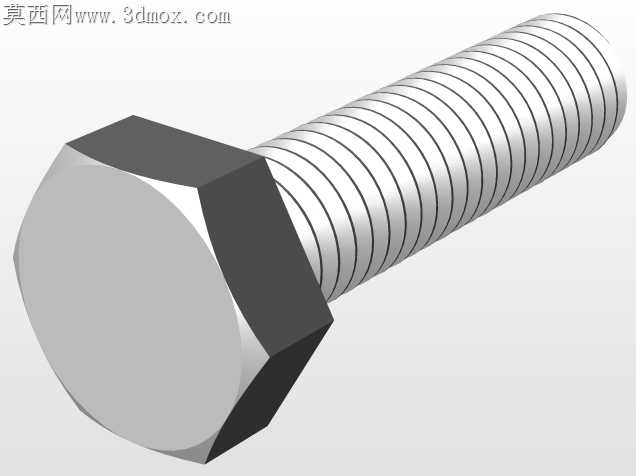

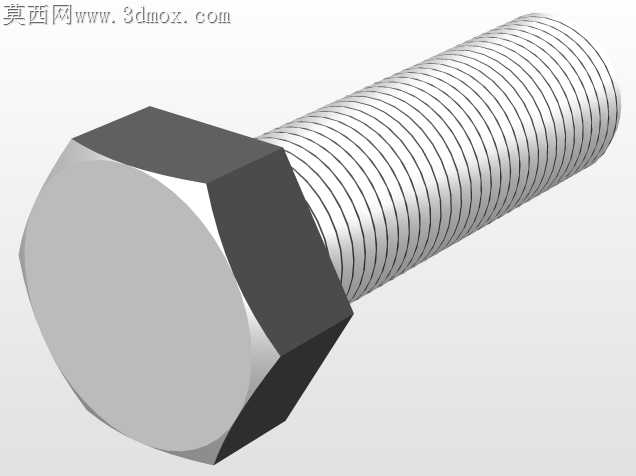

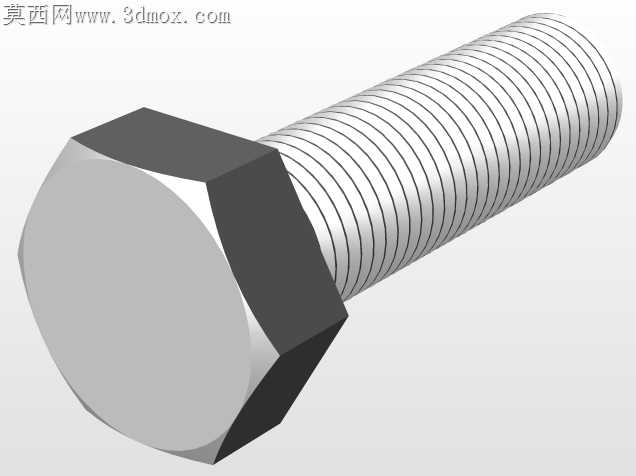

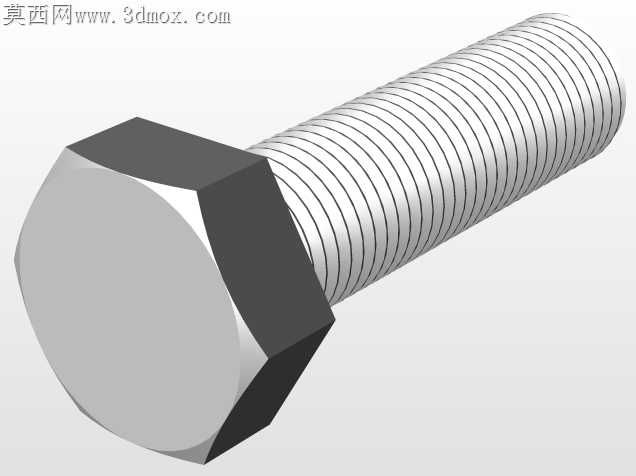

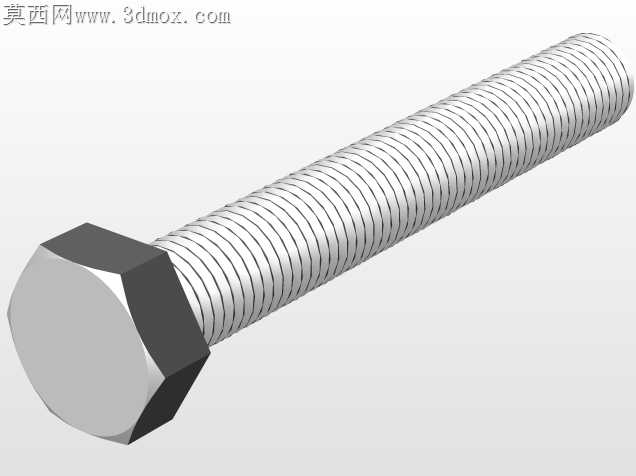

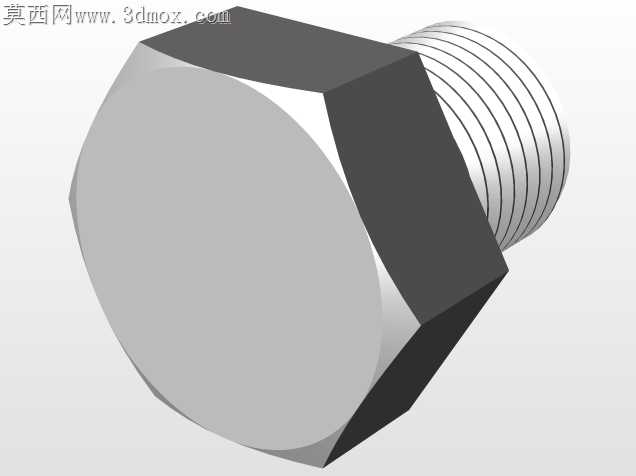

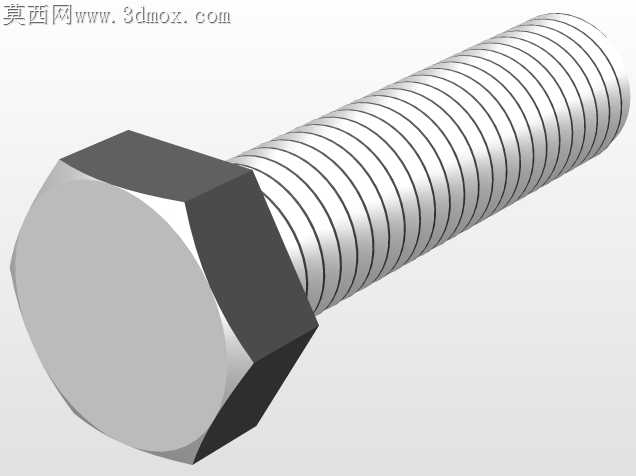

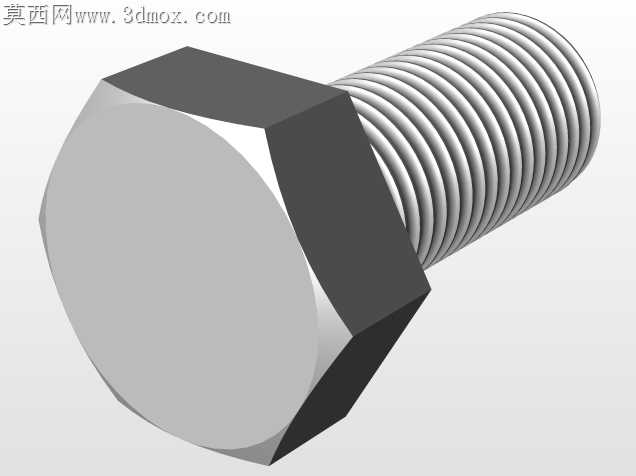

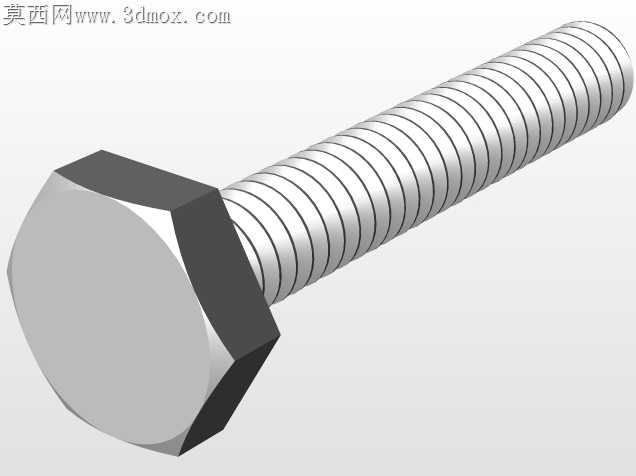

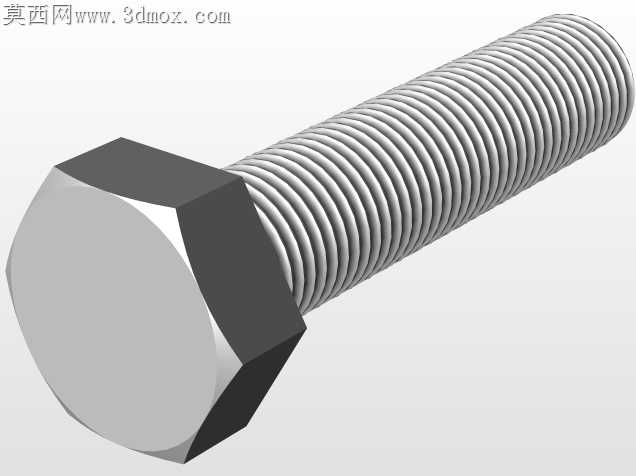

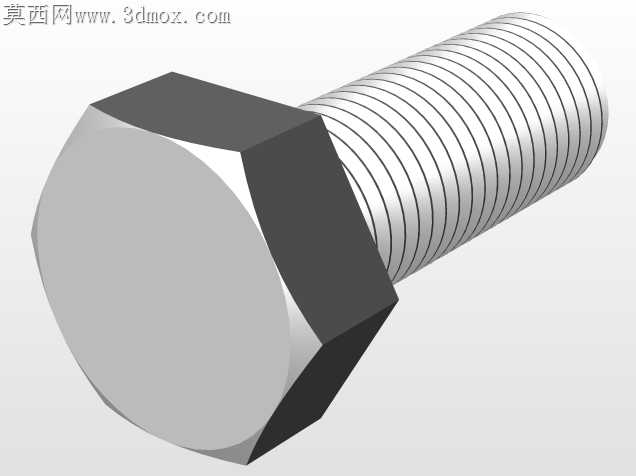

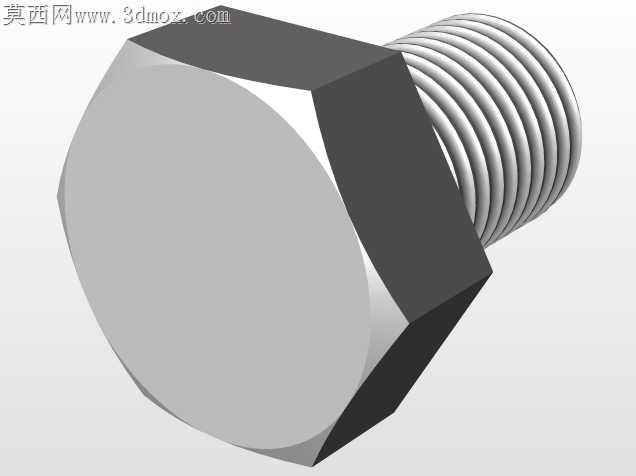

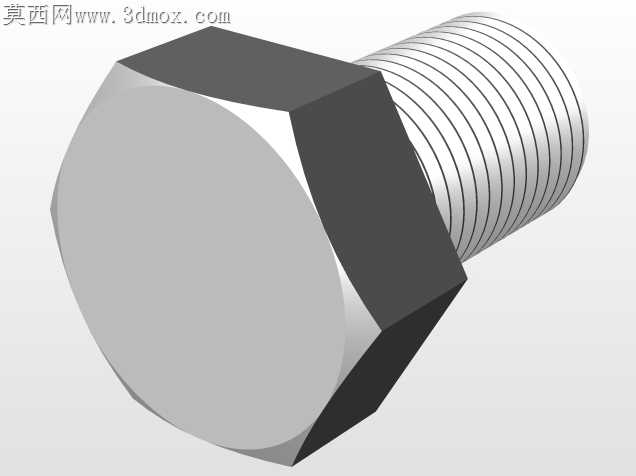

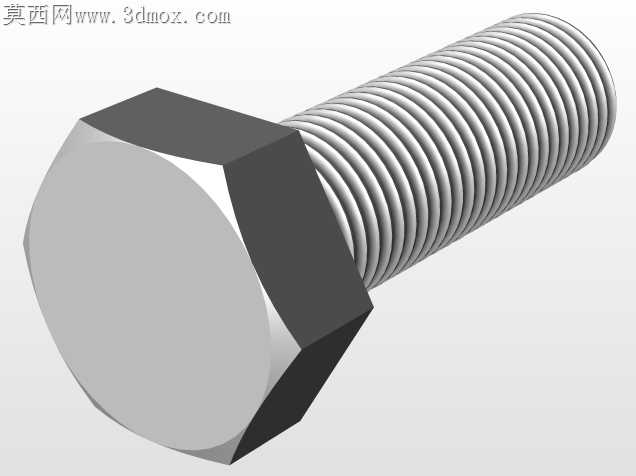

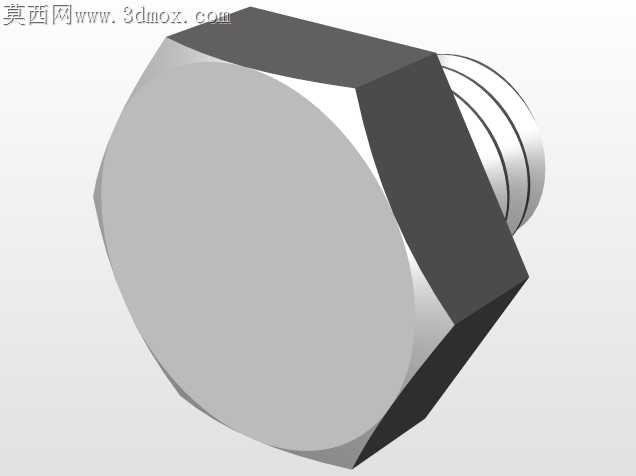

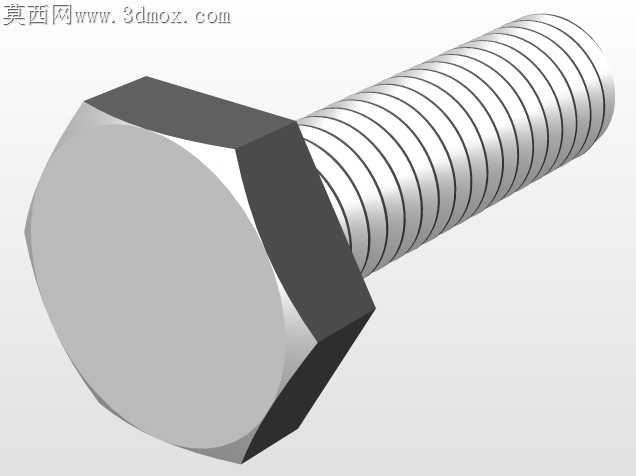

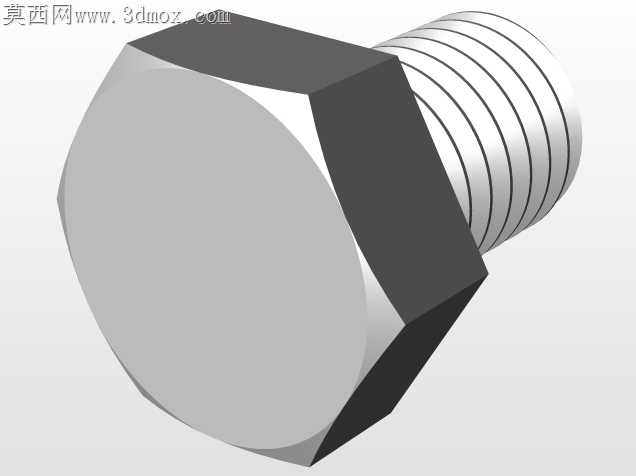

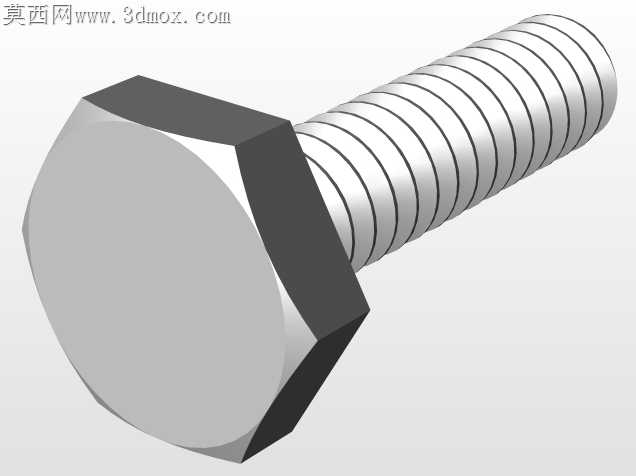

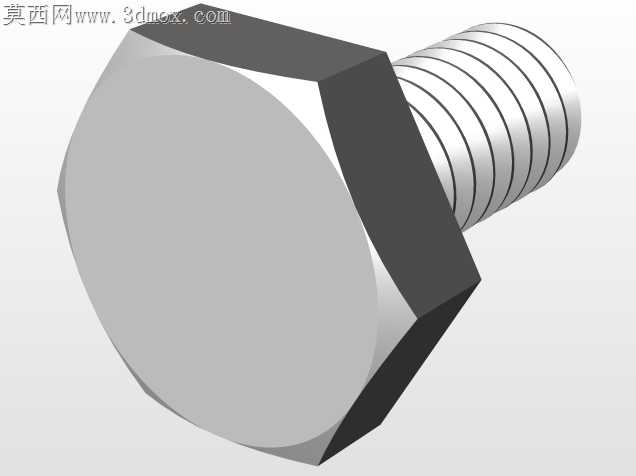

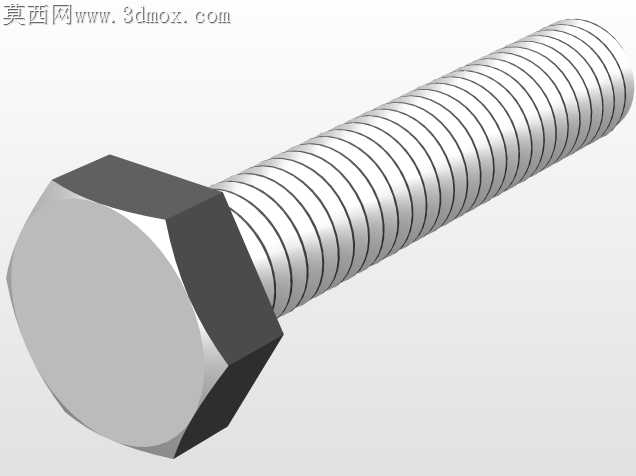

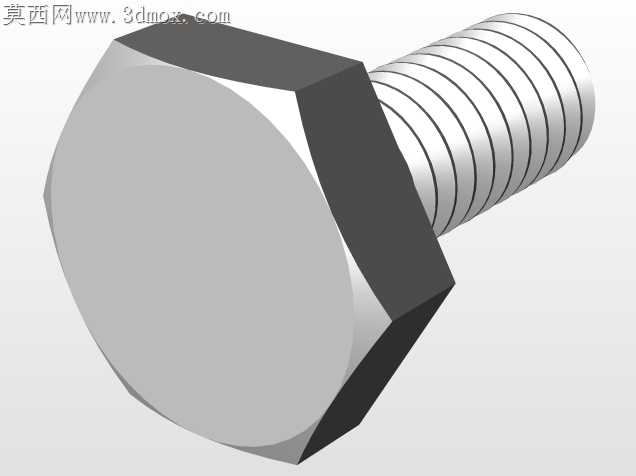

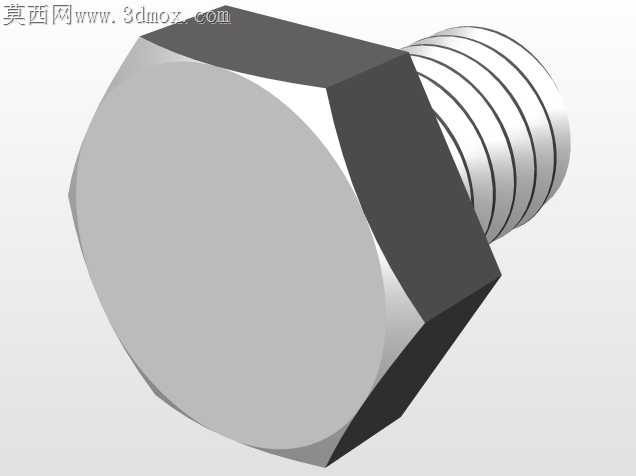

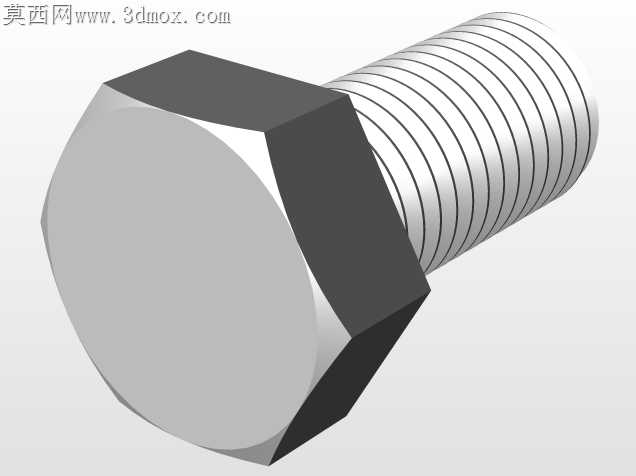

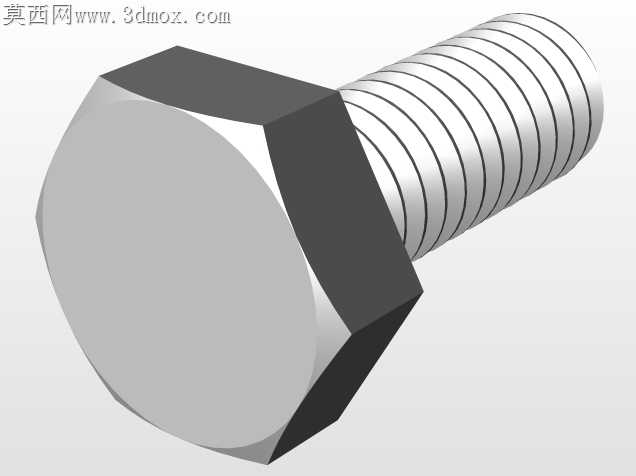

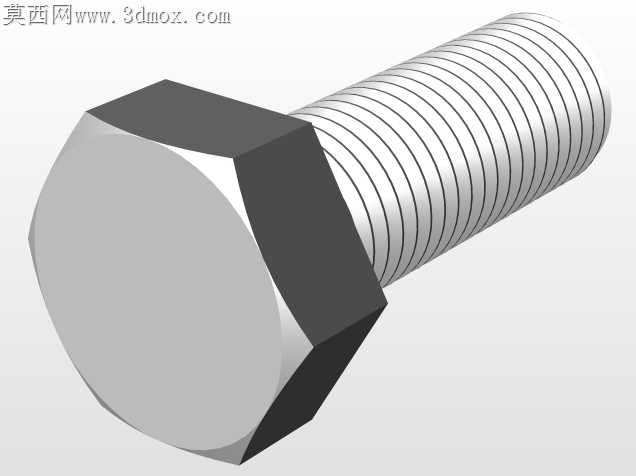

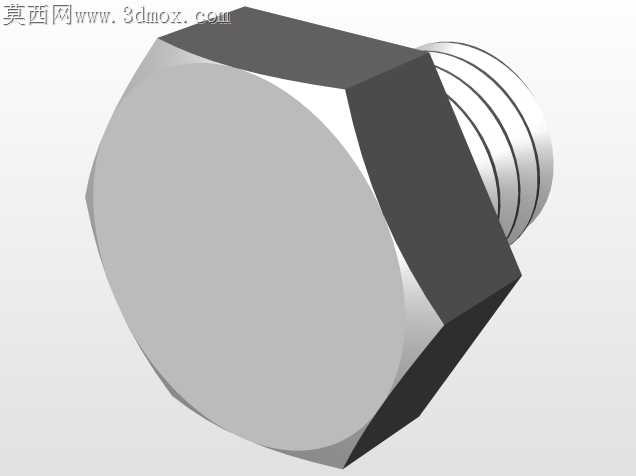

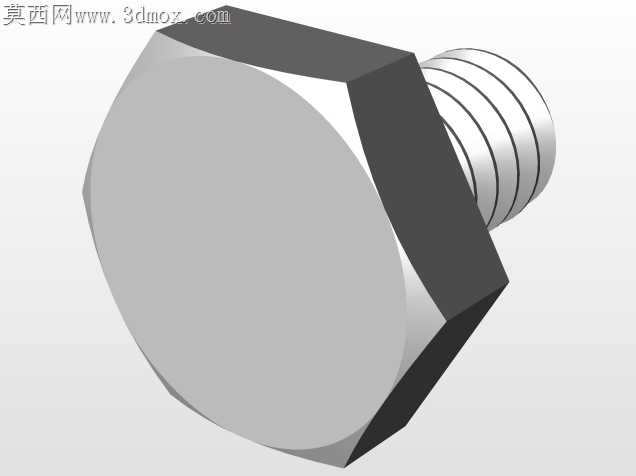

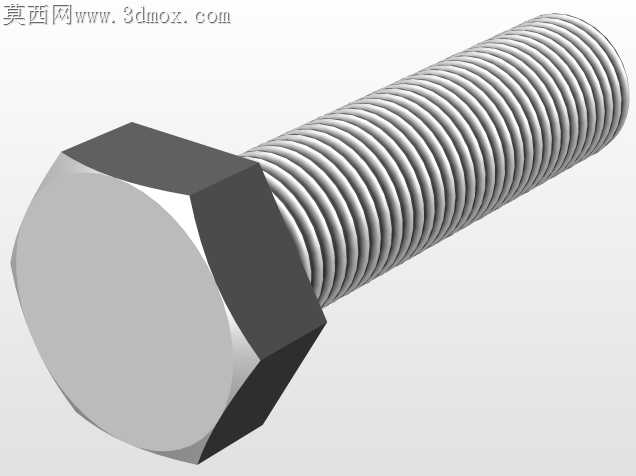

公制外六角全螺纹螺栓DIN EN ISO 4017

之前在车间做装配实训的时候，吃过不少外购螺栓螺纹止规过通规卡的亏，要么是六角头对边尺寸偏差大，套筒卡进去打滑拧圆角，要么是螺纹收尾处的毛刺没清，拧入螺纹孔的时候刮坏内螺纹牙型，返工拆件耗了大半天时间，这次做这套标准件模型的时候，特意把这些现场踩过的坑都对应到模型细节里。

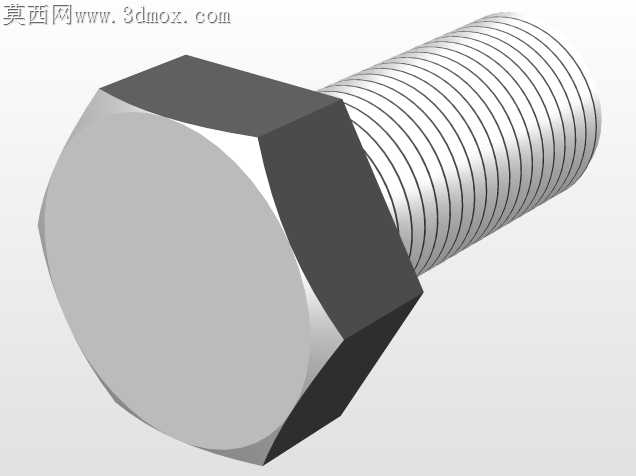

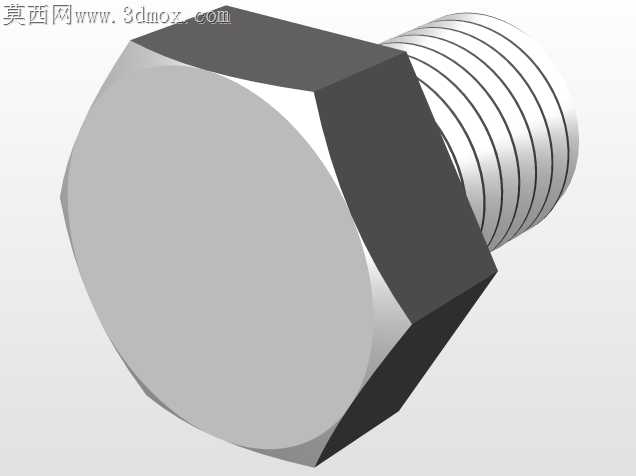

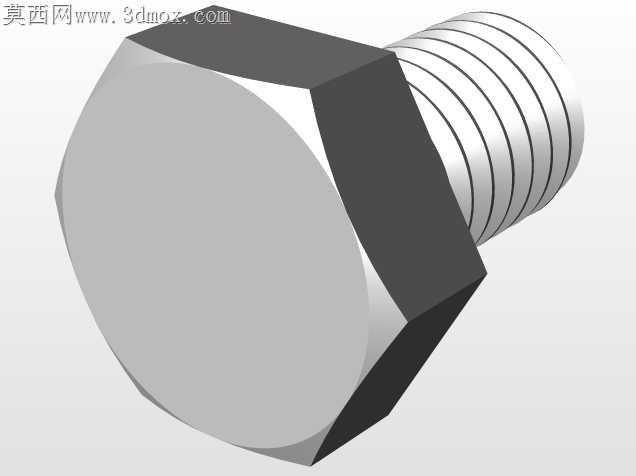

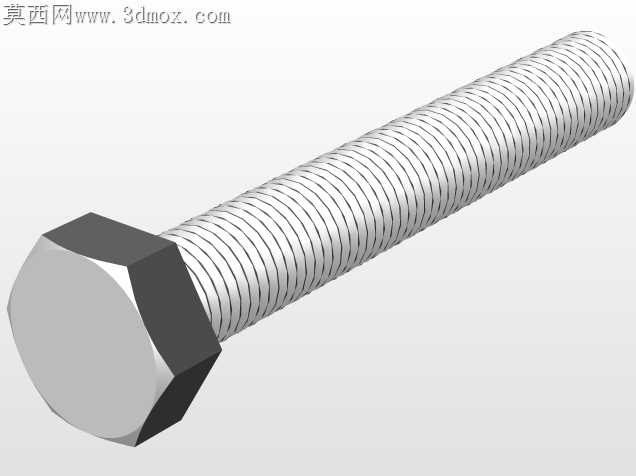

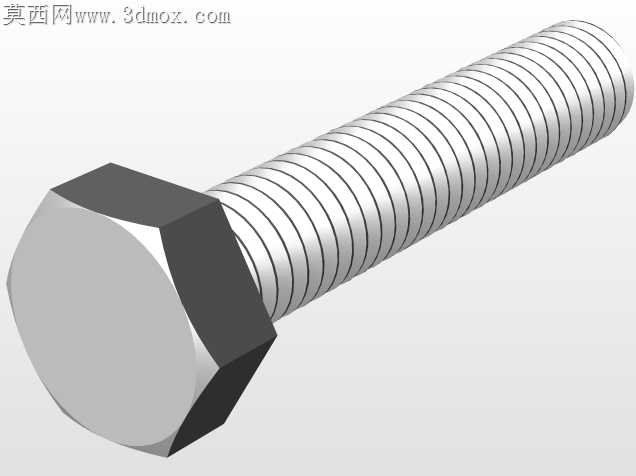

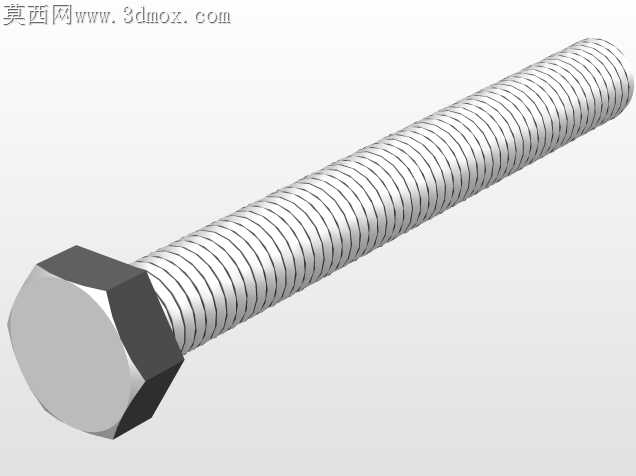

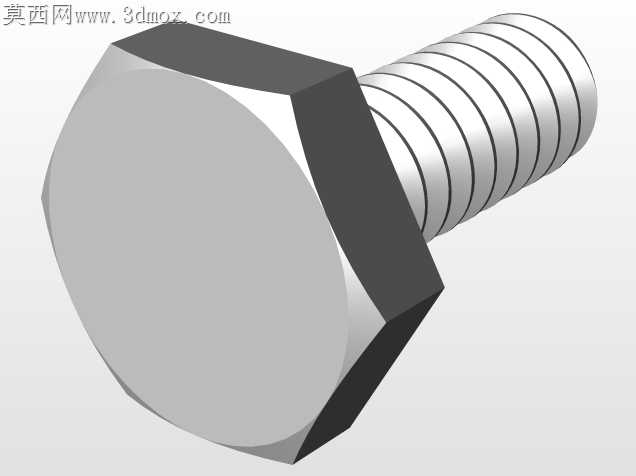

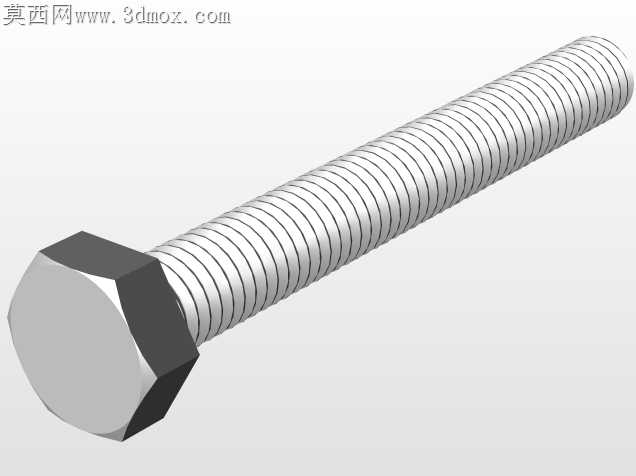

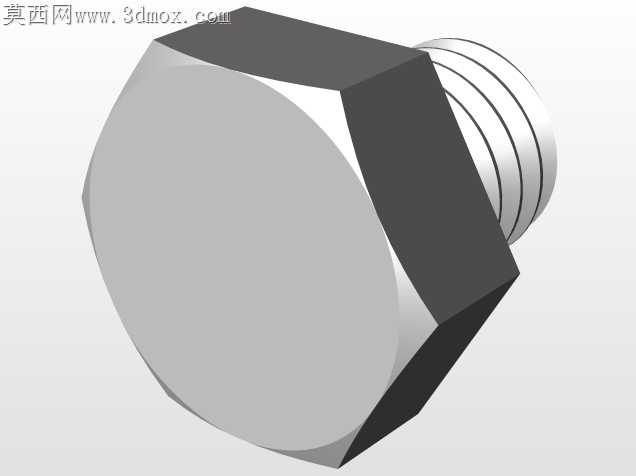

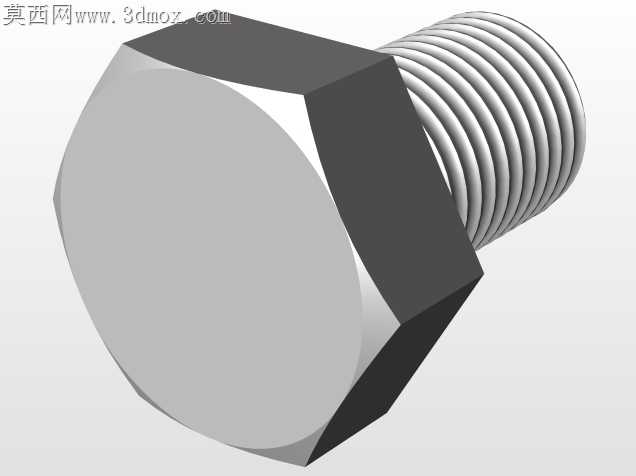

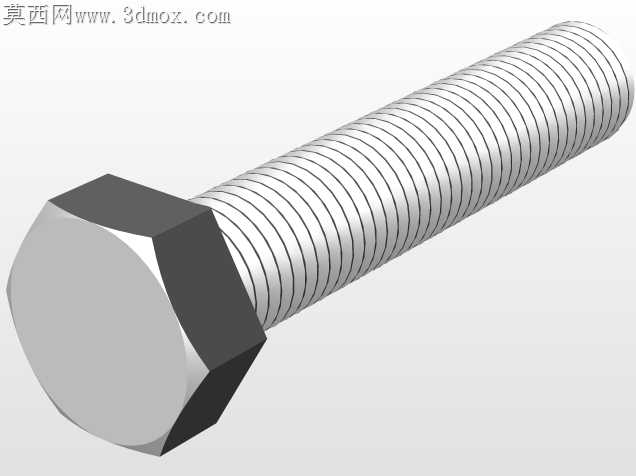

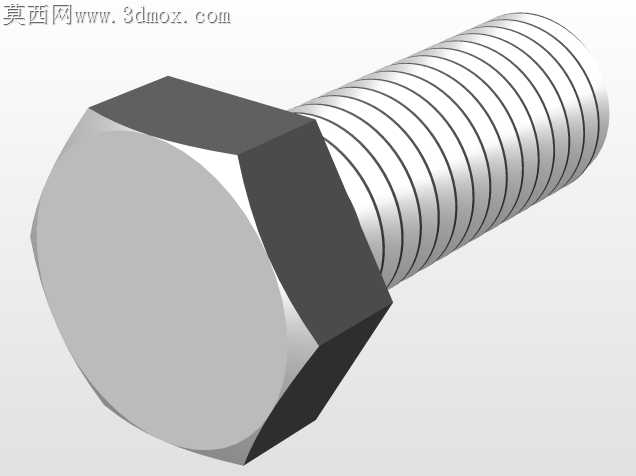

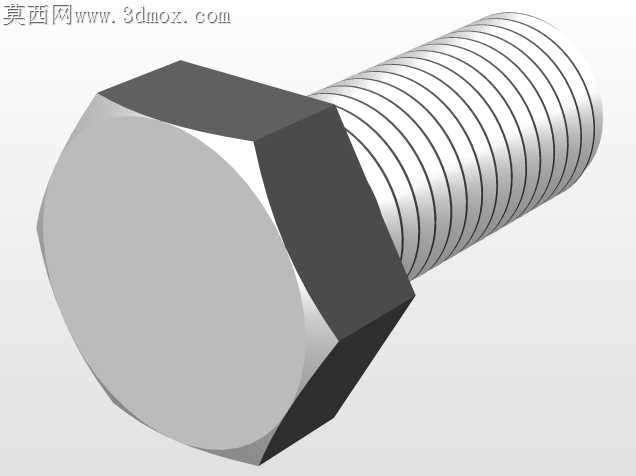

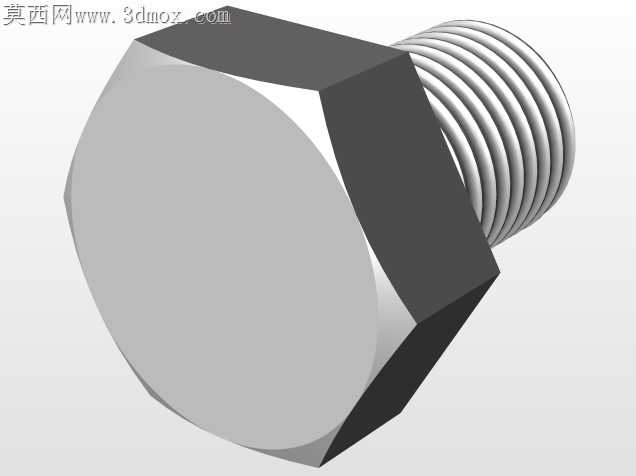

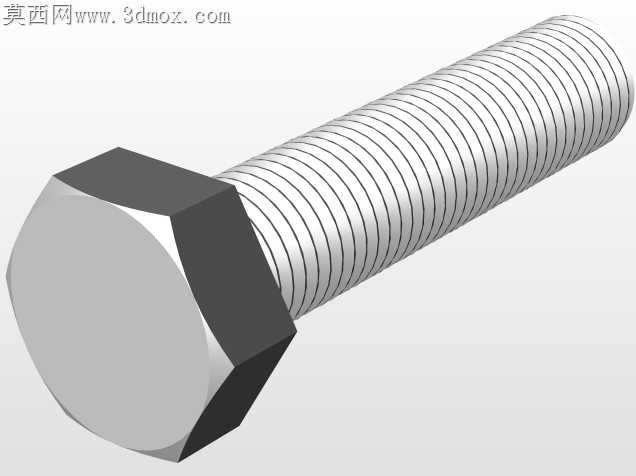

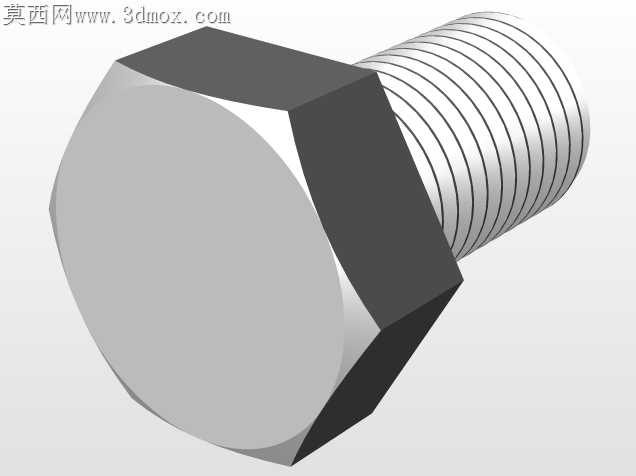

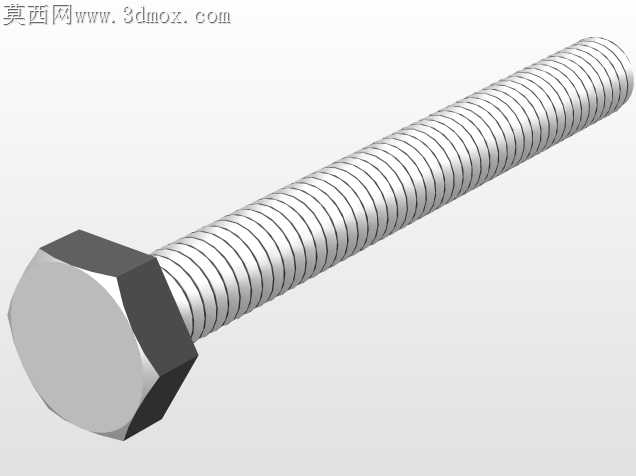

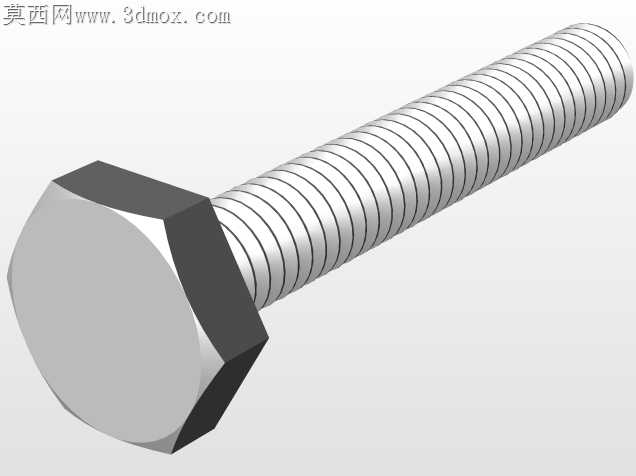

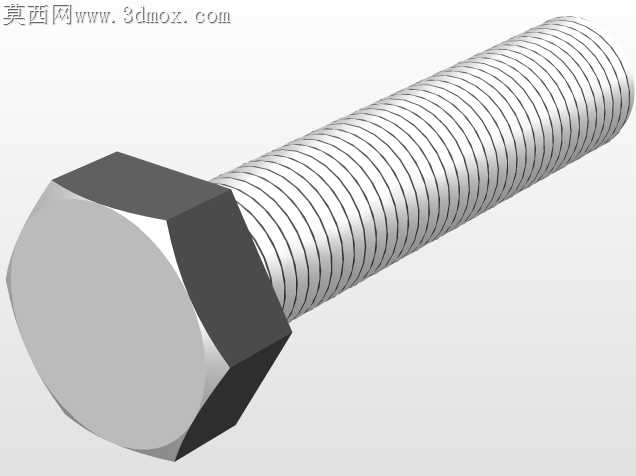

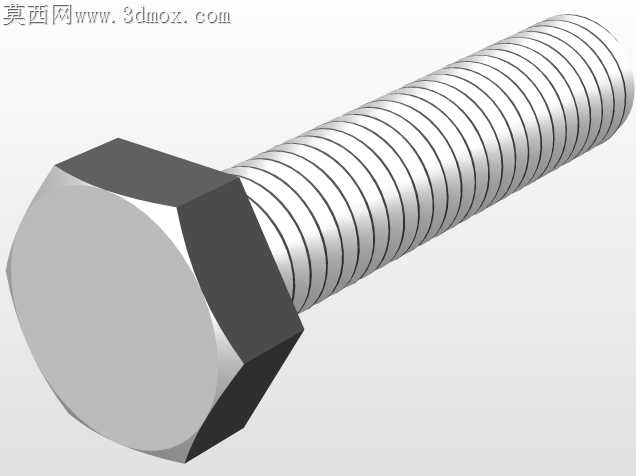

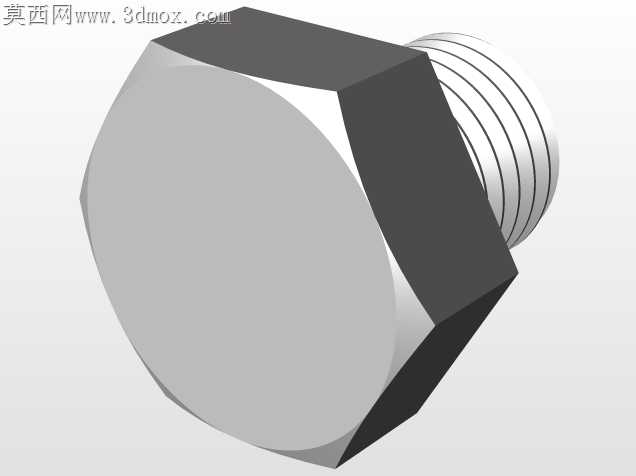

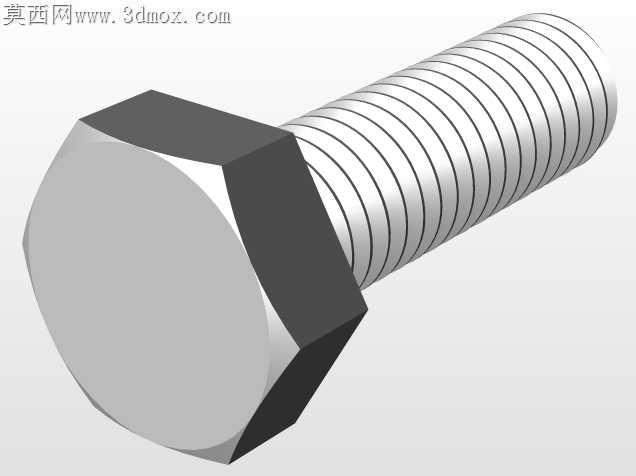

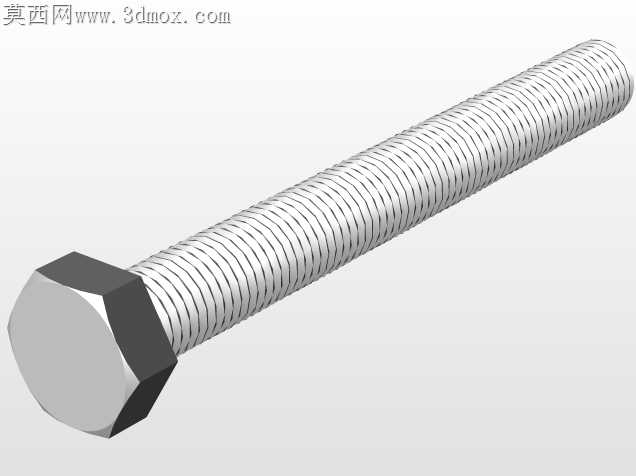

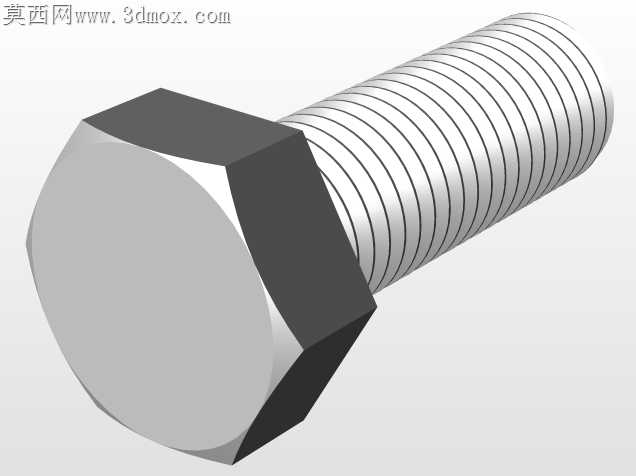

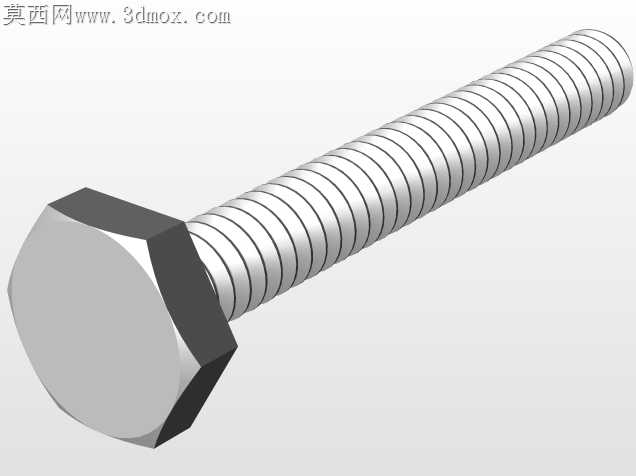

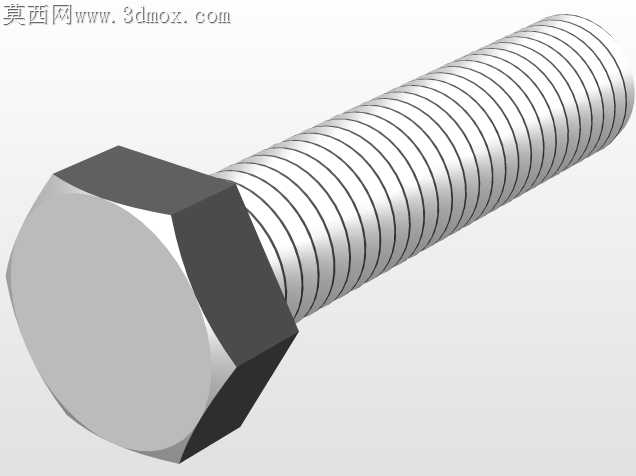

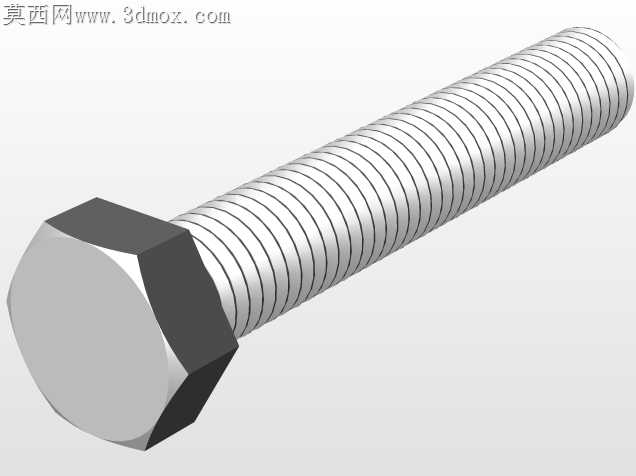

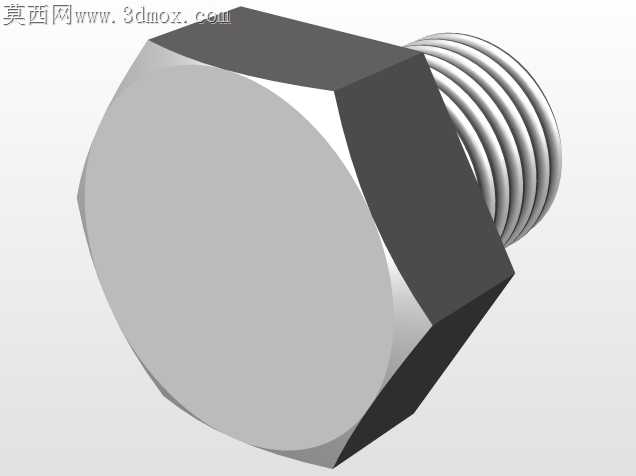

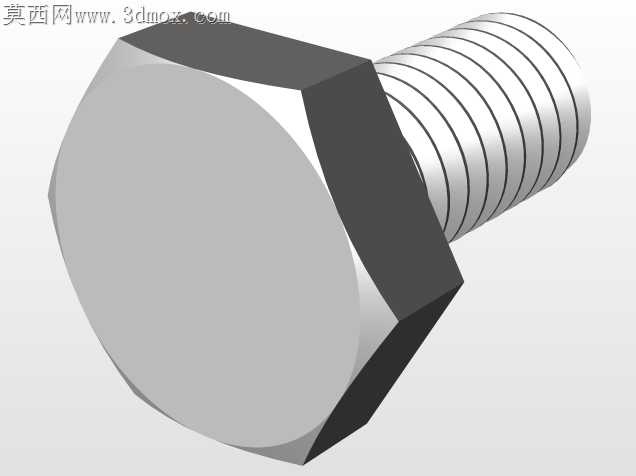

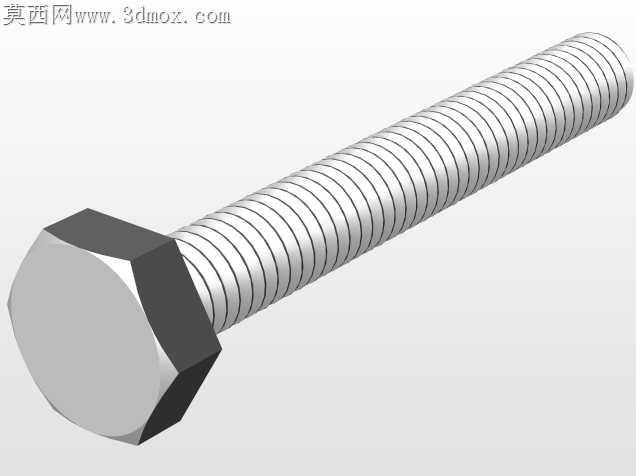

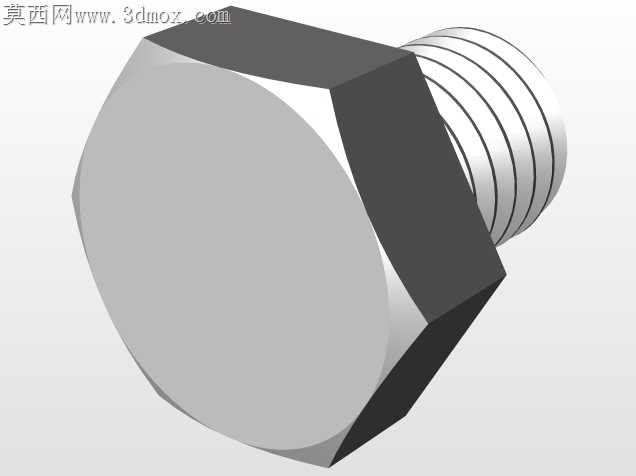

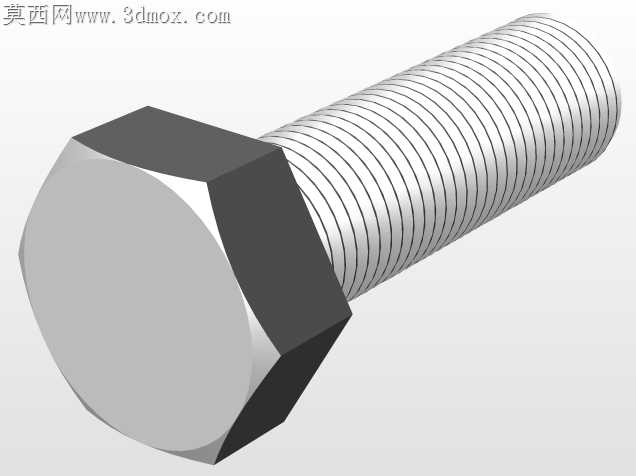

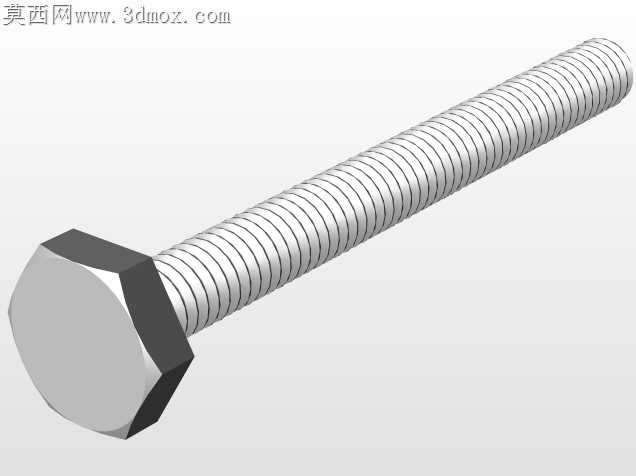

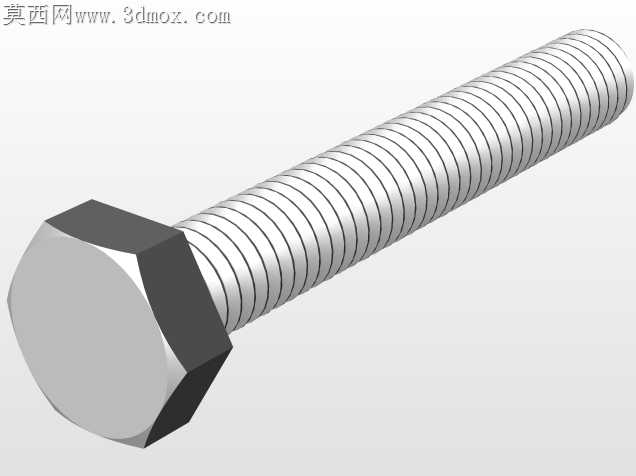

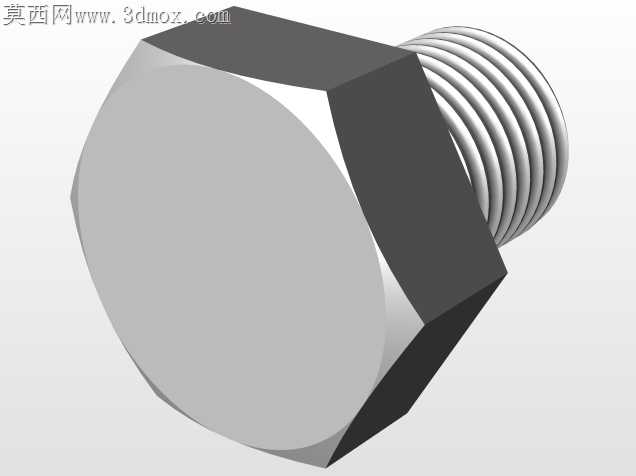

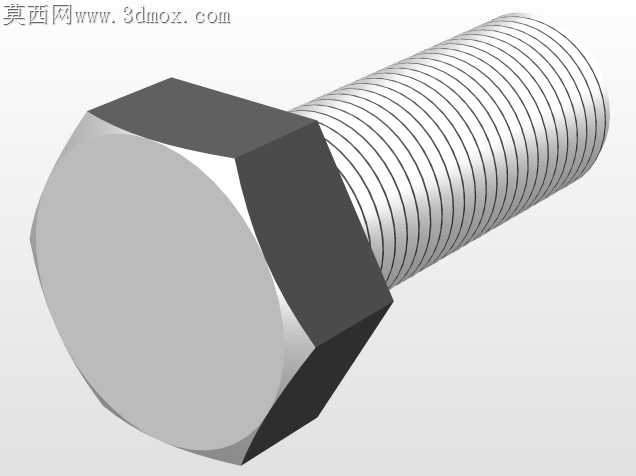

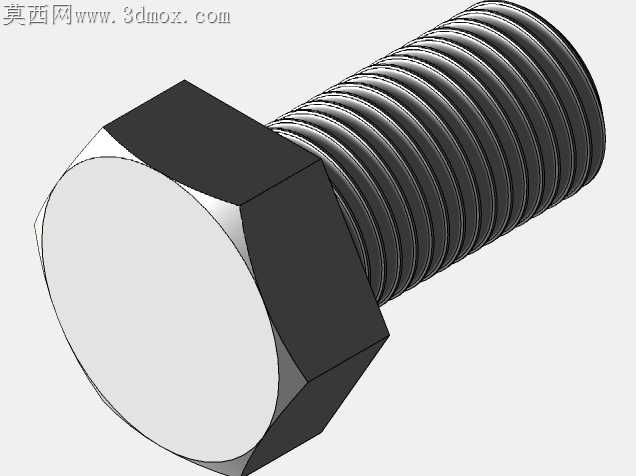

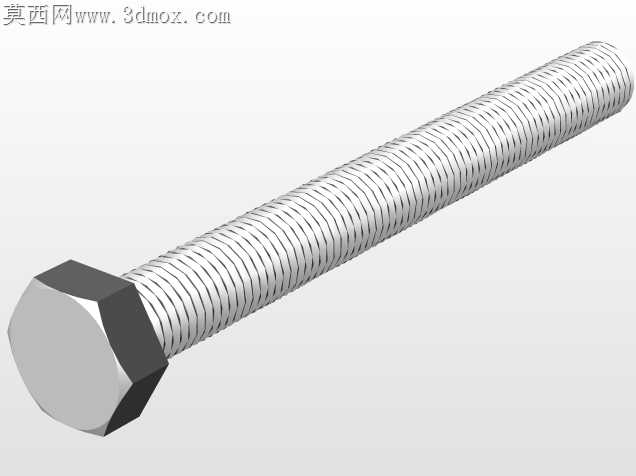

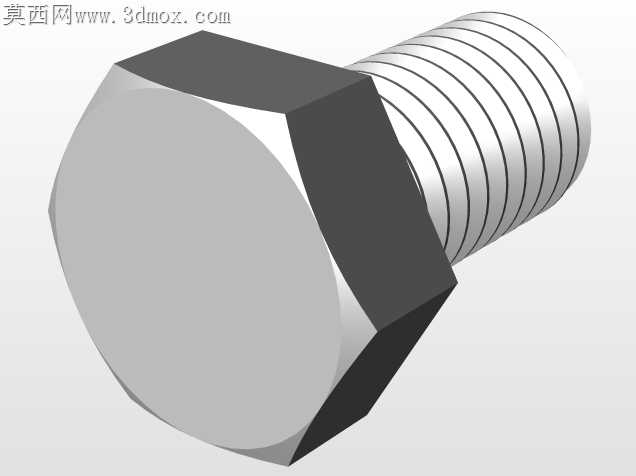

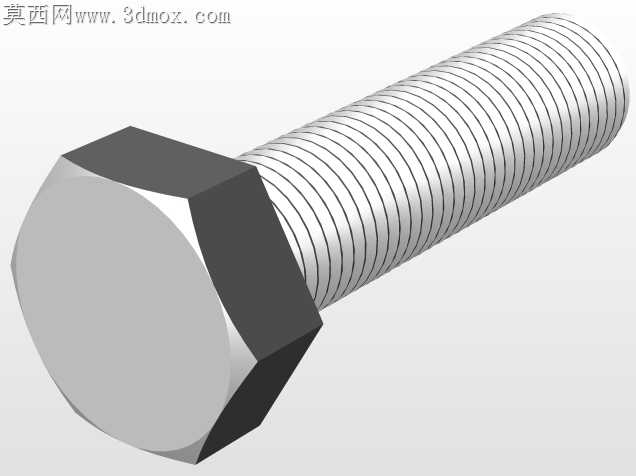

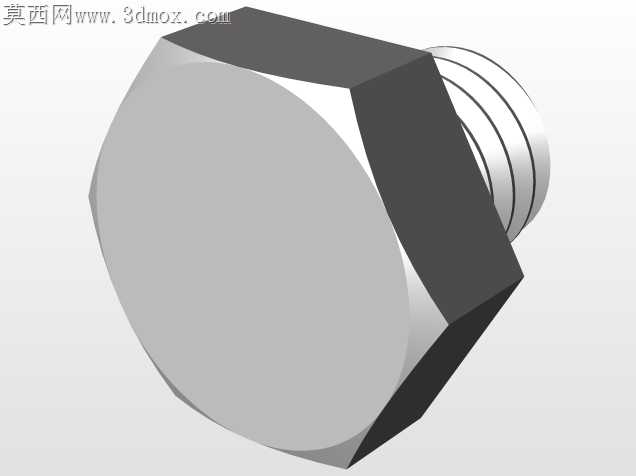

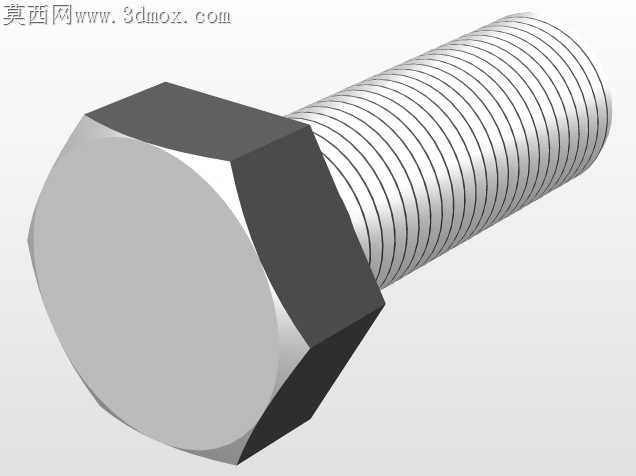

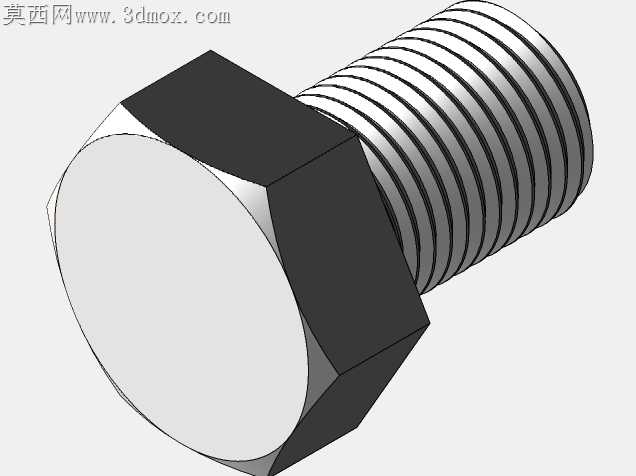

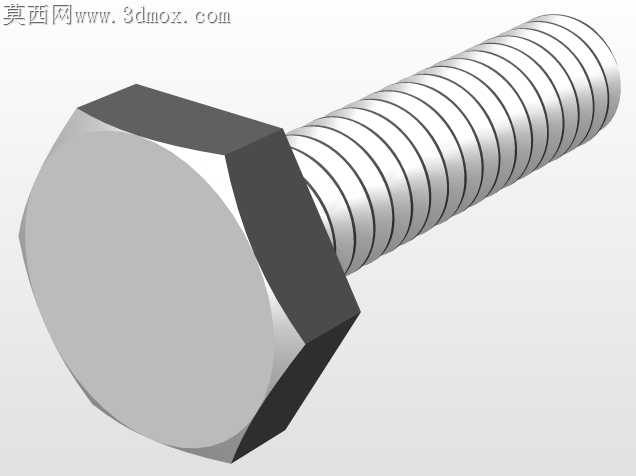

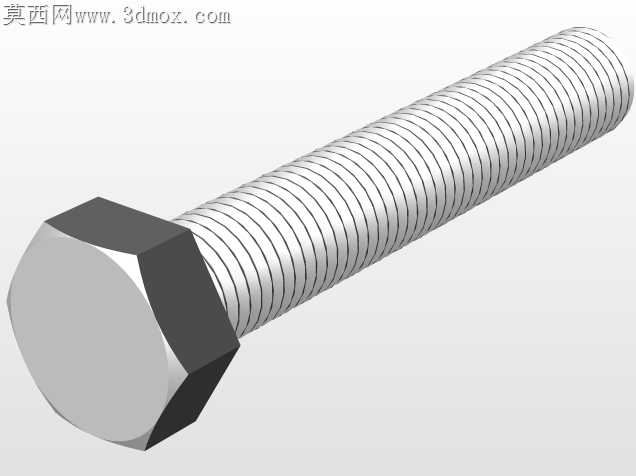

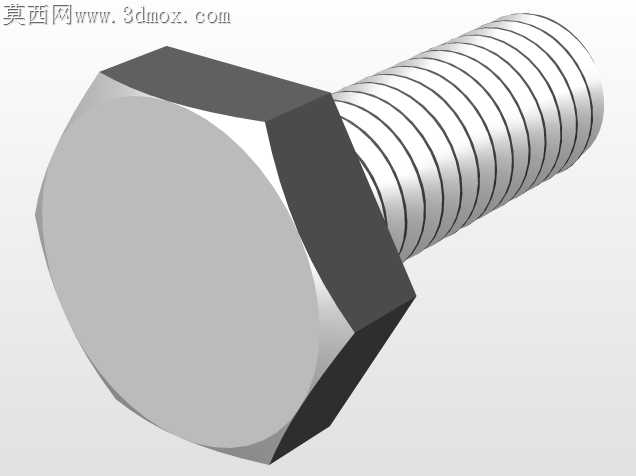

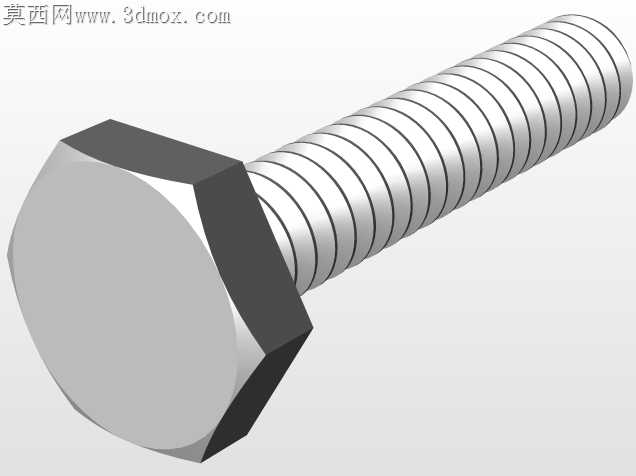

对照DIN EN ISO 4017的规范核对尺寸的时候，特意把M1.6到M64全规格的六角头对边、厚度公差带都做了分层标注，不会像网上随便找的模型那样所有规格都套同一个六角头比例，小规格的螺栓头倒角特意做了15度到30度的过渡，还原冷镦加工后的实际倒角形态，不会出现直角棱边的理想化错误。螺纹部分没有直接用软件自带的装饰螺纹线糊弄，而是逐段做了真实的牙型切削，螺纹收尾处的退刀槽长度严格对应标准要求，不会出现螺纹直接切到螺栓头下平面的错误，毕竟实际装配里螺栓头下的支撑面是要贴紧工件表面的，要是螺纹延伸到支撑面，拧紧的时候会出现虚接，预紧力根本达不到要求。

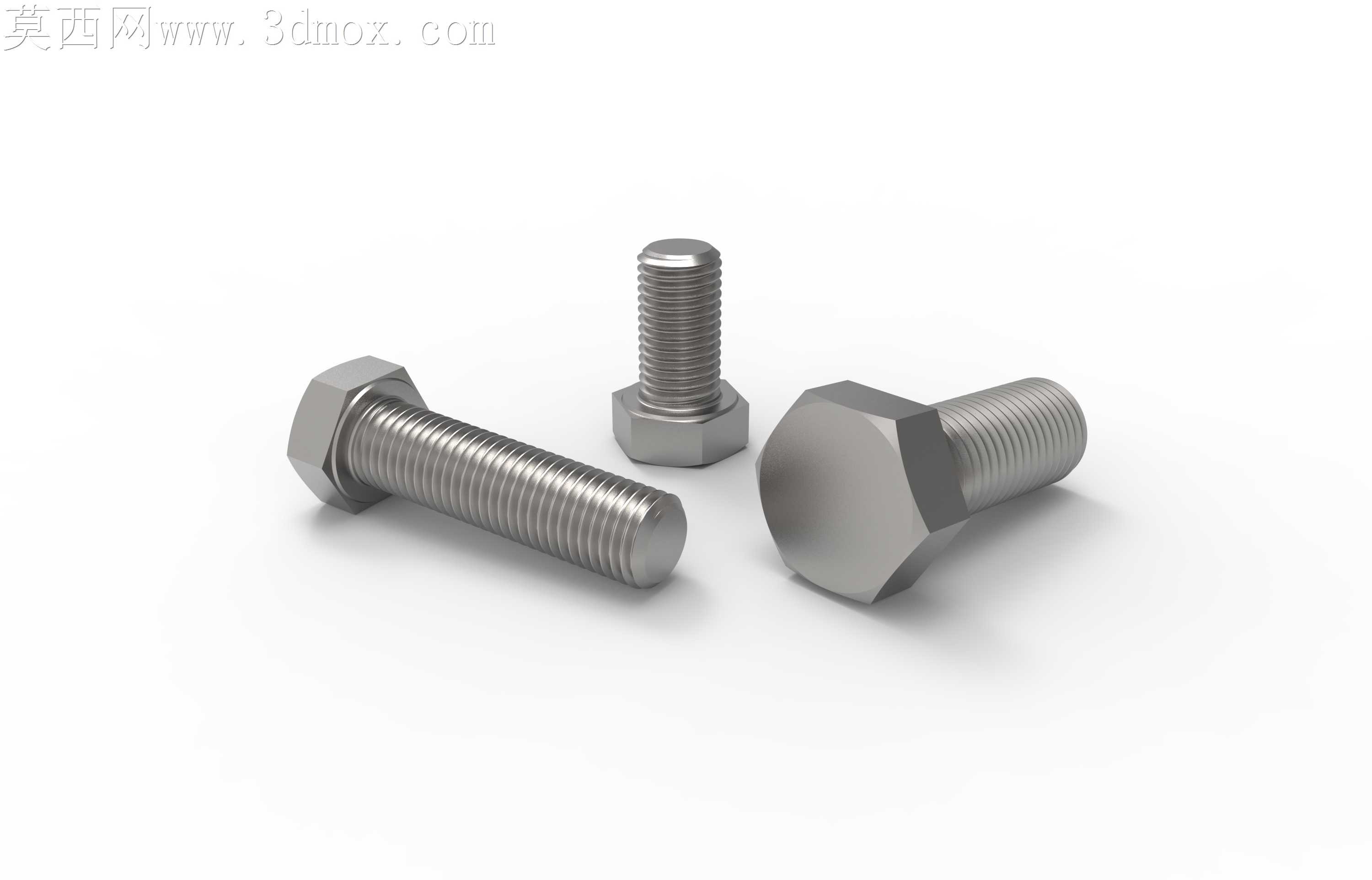

跨软件转档测试的时候，一开始直接导出STEP格式会出现螺纹面破面的问题，反复调整了曲面缝合公差，把牙型面的拼接精度调到0.01mm以内，才解决了转档后部分面丢失的问题，不管是导入结构仿真软件做预紧力分析，还是导入CAM软件做加工编程，都不会出现几何错误。做结构取舍的时候，没有刻意把模型做的过度“精致”，特意保留了冷镦加工后六角头棱边的微小圆角，还有螺纹表面的细微刀纹质感，不是那种镜面一样脱离实际生产的效果，毕竟真实量产的螺栓不可能是完全光滑的理想化零件。

之前帮做紧固件选型的朋友算装配空间的时候，就遇到过模型尺寸不准导致预留的扳手空间不够的问题，这次做模型的时候特意把每个规格的扳手空间预留尺寸也对应到模型外形上，六角头的对角尺寸严格按标准上限做，不会出现模型看着能放下套筒实际装配干涉的情况。螺栓头下的支撑面特意做了0.05mm的微凸处理，对应实际螺栓支撑面的平面度要求，还原拧紧时候的受力面形态，做有限元分析的时候能更准确的模拟接触面的应力分布，不会出现应力计算结果偏差过大的问题。

做这套模型的时候也没套那种标准件建模的流水线流程，先是翻了车间里不同规格同标准螺栓的实测尺寸，把现场量到的实际公差偏差都融入到模型里，再核对标准文本里的尺寸要求，反复调整转档参数解决破面问题，前前后后改了七八个版本，就是为了让模型不管是用来做装配演示、实训教学，还是做加工工艺模拟，都能贴合实际生产的真实状态，不会出现和实物对不上的低级错误。
