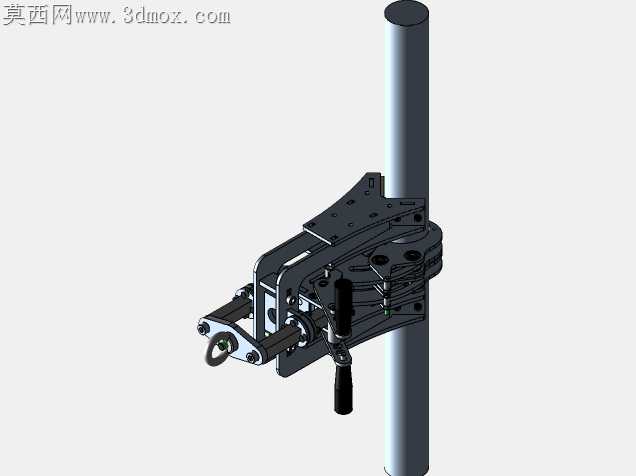

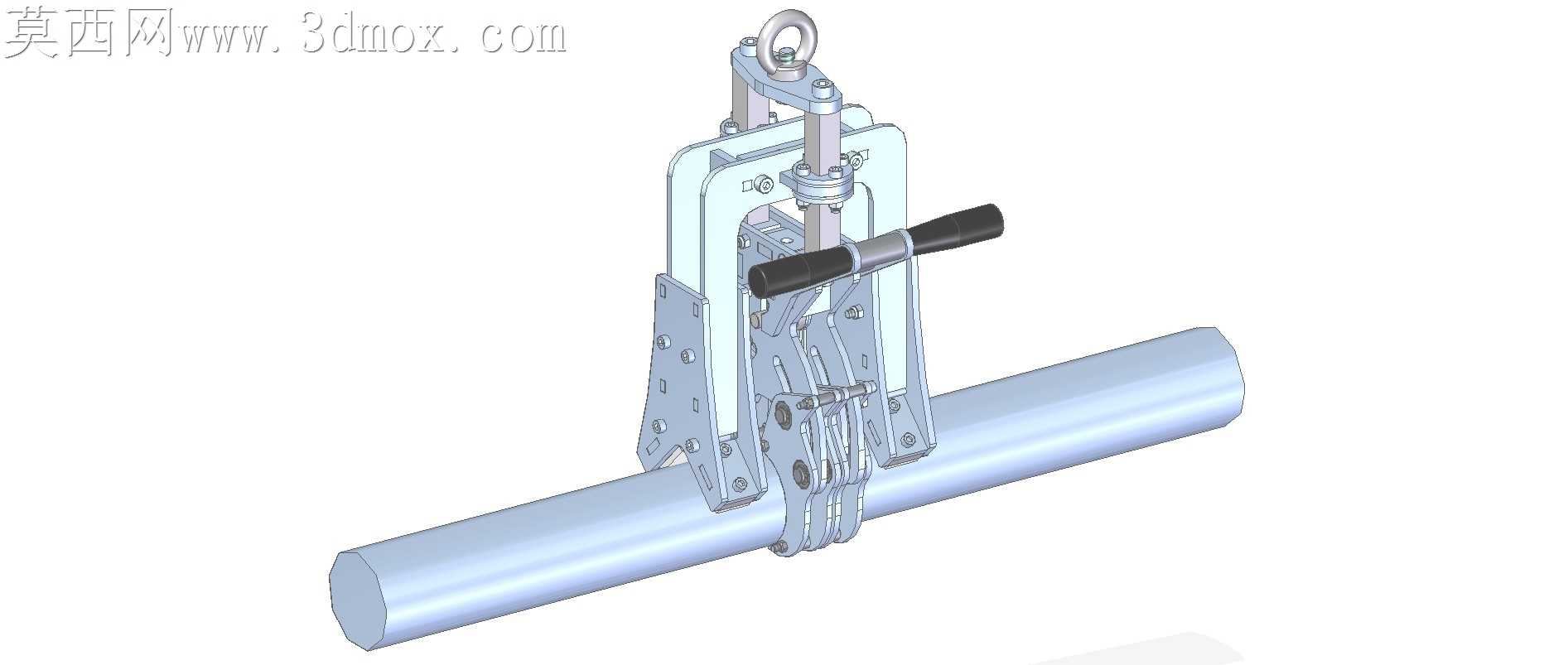

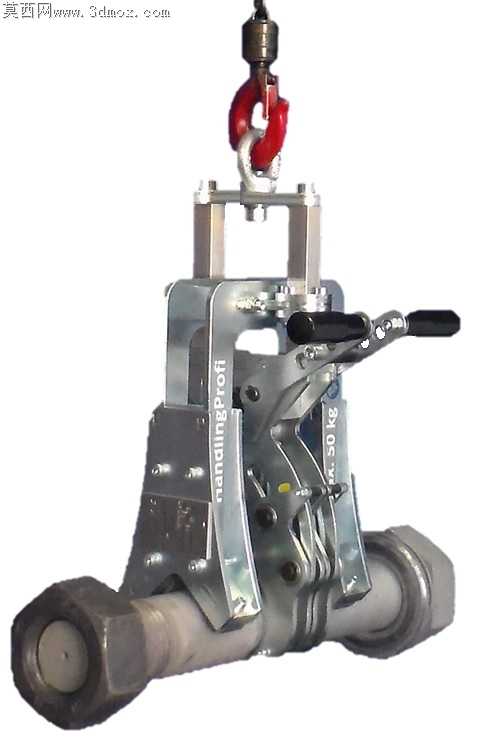

多直径圆材螺钉吊装夹持模板夹具

之前在管材吊装工位蹲点半个月，亲眼见过普通剪刀式吊具夹脏污圆管打滑蹭掉镀锌层，甚至碰到障碍物意外脱开的险况，才动了做这套适配不同直径圆形材料、螺钉类工件夹持吊具的念头。最开始做结构验证的时候，特意选了低负荷的紧凑框架，没照搬市面上厚重的吊具结构，毕竟现场吊装的污水管、排水管单根重量都在额定负载内，过重的夹具反而会增加行车的无效负载。做夹爪曲面的时候反复调了七版接触弧面，最开始用整圆弧面，夹小直径螺钉类工件的时候接触面积太大，沾了油污的工件容易滑，后来改成两段式变弧面，大管径贴合大半弧面增摩擦，小管径卡入弧面凹槽卡紧，哪怕是沾了切削液、锈迹的圆材，咬合的时候也不会出现侧滑。手动操作的杠杆机构特意做了双保险锁止，最开始只做了单级卡齿，试吊的时候碰到工位旁的钢架挡了下杠杆，卡齿弹开了半格吓出一身冷汗，后来加了重力触发的副锁止块，只要吊具承重，副锁块就会自动卡入杠杆齿槽，哪怕手动误碰杠杆也不会松脱，空载的时候副锁块靠自重回落，才能扳动杠杆松开工件。跨软件转STEP格式的时候，最开始夹爪和主体的铰接处出现了面重合的破面，反复调整了铰接轴的配合公差，留了0.12mm的活动间隙，既不会出现转档后的面干涉，实际装配的时候铰接处转动也没有卡滞，不会因为公差太小夹着工件晃悠。量产的时候特意把夹爪的易磨损面做了可更换的淬火衬板，不用整个夹爪报废更换，现场维护的时候拧两个沉头螺钉就能换完衬板，不用整台吊具返厂。之前试做的原型机把手位置太靠上，现场工人站在地面操作的时候要踮脚够，后来把操作把手下移了80mm，加了防滑的橡胶套，冬天戴劳保手套操作也不会滑手。这套吊具既能挂在行车上靠步进器自动完成夹紧释放，也能手动扳动杠杆完成作业，适配现场不同的吊装节奏，不会因为单一操作模式拖慢物料流转的效率。
