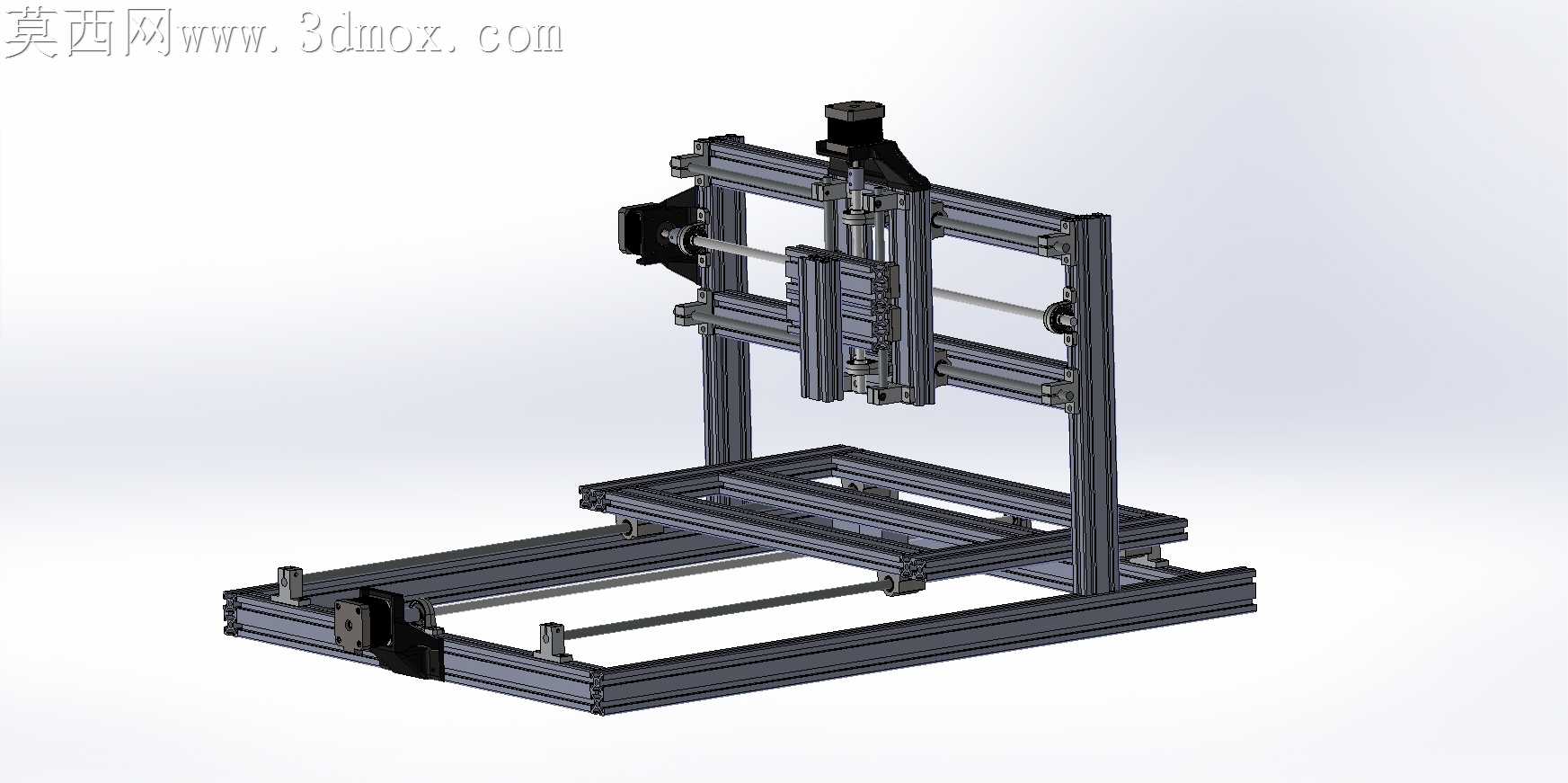

铝型材搭建桌面级DIY数控铣床结构

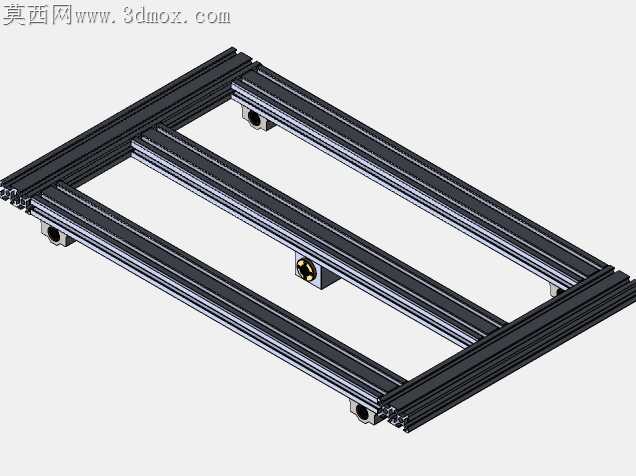

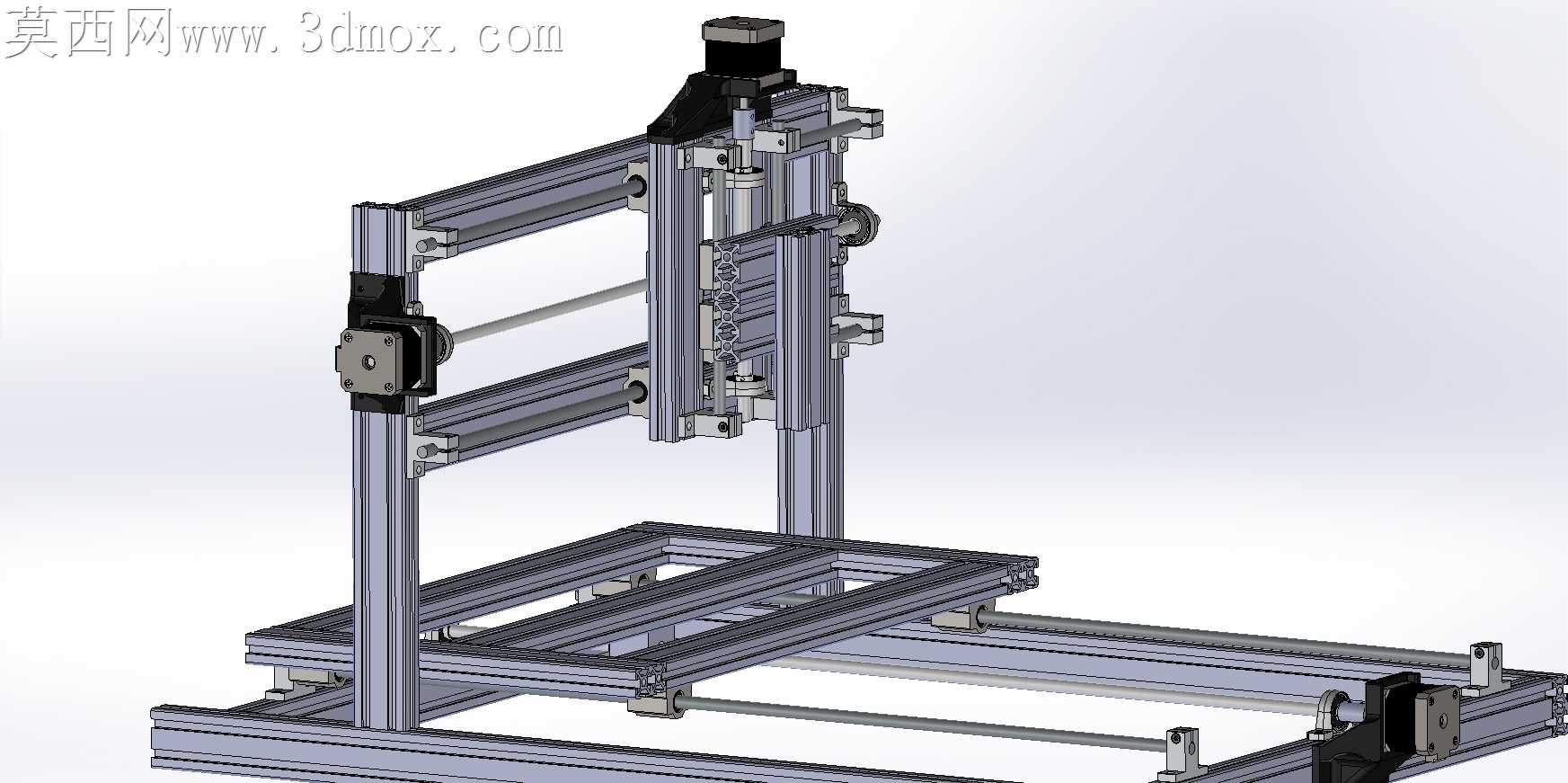

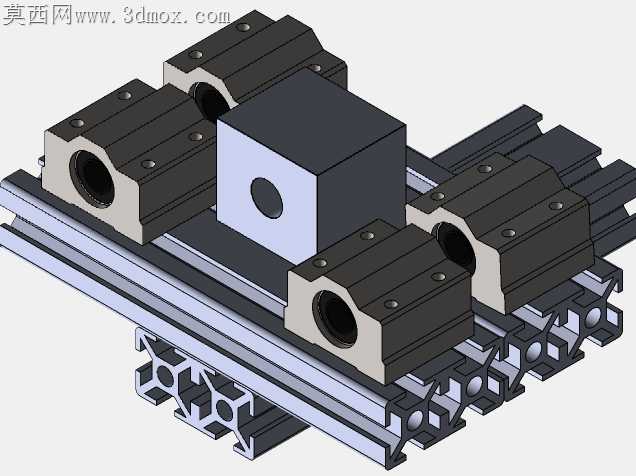

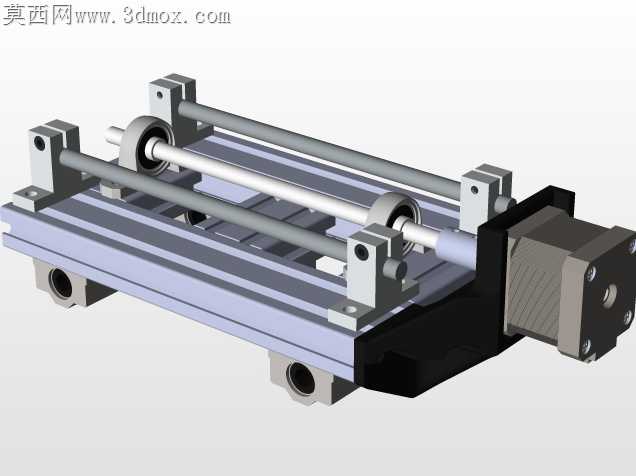

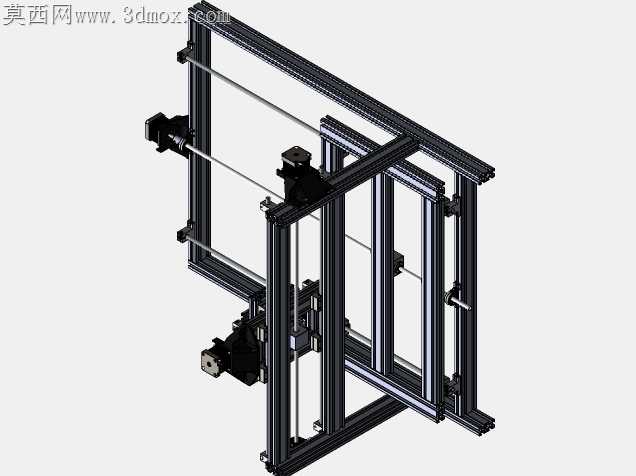

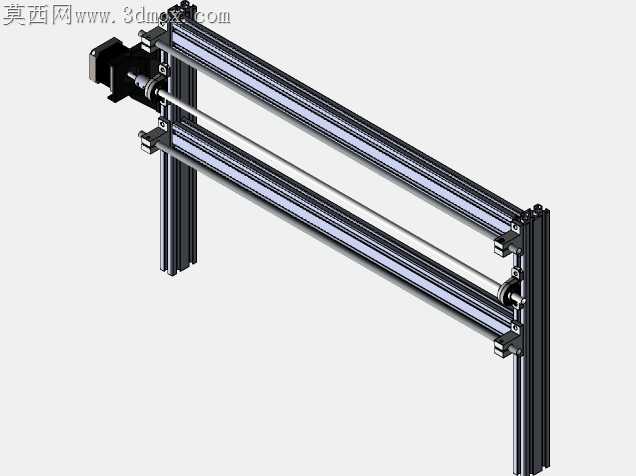

最初打样Z轴安装座时，PETG打印件层间粘合不足，装夹电磨头高速运转时出现0.2mm的径向窜动，反复调整打印温度到245℃、填充率拉到90%才解决刚性不足的问题。整套机架用2040铝型材拼接，最初选的T型螺母在装配时容易滑入型材槽内卡滞，后来换成弹片式螺母，哪怕是单人组装也能快速定位锁紧，不用反复探入槽道调整螺母位置。三个NEMA17步进电机的安装位留了0.1mm的公差补偿量，之前做第一版样机时电机轴和同步轮同轴度偏差0.15mm，Y轴走到行程中段就出现卡顿，这次特意把安装孔做成长圆孔，装配时可以微调电机位置，保证同步带传动全程顺畅。Z轴的导轨安装面特意做了二次找平，最初直接锁在型材上时，电磨头下行到最低位会有0.08mm的倾斜，铣削亚克力板时出现深浅不一的刀纹，后来在导轨和型材之间加了0.1mm的紫铜垫片逐点调整，才让整个行程的垂直度控制在0.03mm以内。电磨头的夹装座做了快拆设计，平时换不同规格的夹头、清理主轴积屑不用拆整个Z轴滑台，拧两个手拧螺丝就能取下电磨头，比之前的固定式夹装省了不少换刀时间。考虑到桌面使用的场景，整机尺寸控制在750×580×390mm，放在普通工作台上不会占太多空间，X轴行程做到400mm、Y轴300mm、Z轴120mm，平时铣个亚克力治具、雕刻电路板、加工软金属小零件完全够用。同步带张紧机构做在电机安装座侧边，不用拆外罩就能用内六角扳手调整张紧度，之前做的样机张紧结构藏在型材内侧，每次调皮带松紧都要拆下滑台盖板，折腾半小时才能调好，这次把调节位改到外侧，两分钟就能完成张紧调整。走线全部藏在铝型材的槽道里，用线槽盖压住，不会像之前的裸线版本那样，滑台移动时勾到导线扯断接线，所有步进电机的线都套了蛇皮管，走到电控箱的位置留了足够的弯曲余量，全程移动不会拉扯线缆。之前跨软件导出STEP格式时，铝型材的倒角特征出现过丢失，导入渲染环境时出现破面，后来逐块检查型材的拼接特征，把所有重叠面做了合并处理，才避免转档后出现装配干涉的误判。做这套结构的时候没照搬商用小型铣床的厚重铸铁机身，毕竟DIY场景下没人能搬动几十公斤的机架，用铝型材兼顾了刚性和拆装便利性，哪怕后期要改行程、换更大功率的主轴，只要更换对应长度的型材就能快速改造，不用重新做整套机身结构。试切的时候发现Y轴两端的限位块位置太靠内，滑台走到端点会撞坏步进电机的联轴器，后来把限位开关的触发位置往外移了5mm，加了橡胶缓冲垫，就算高速移动触发急停也不会撞坏传动部件。
