胶合板切割用两轴三轴数控路由器结构

项目分类:机床 发布时间:2020-06-30 ID:122032
  • 胶合板切割用两轴三轴数控路由器结构
  • 胶合板切割用两轴三轴数控路由器结构
  • 胶合板切割用两轴三轴数控路由器结构
  • 胶合板切割用两轴三轴数控路由器结构
  • 胶合板切割用两轴三轴数控路由器结构

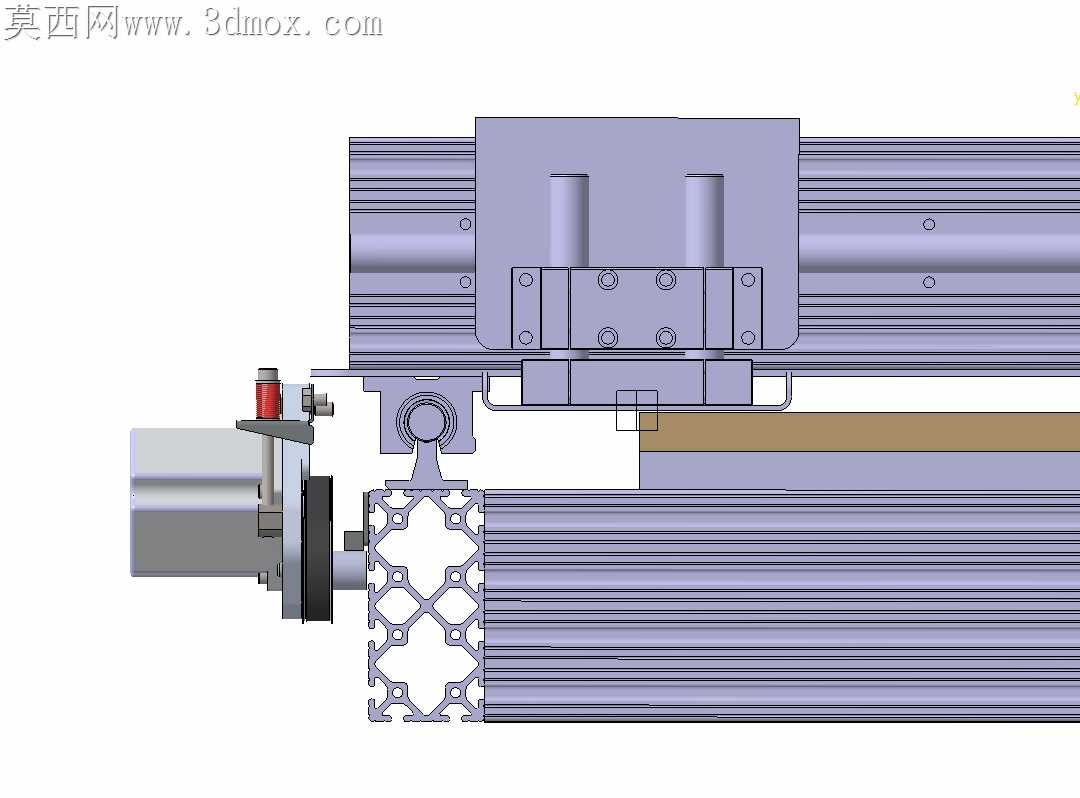

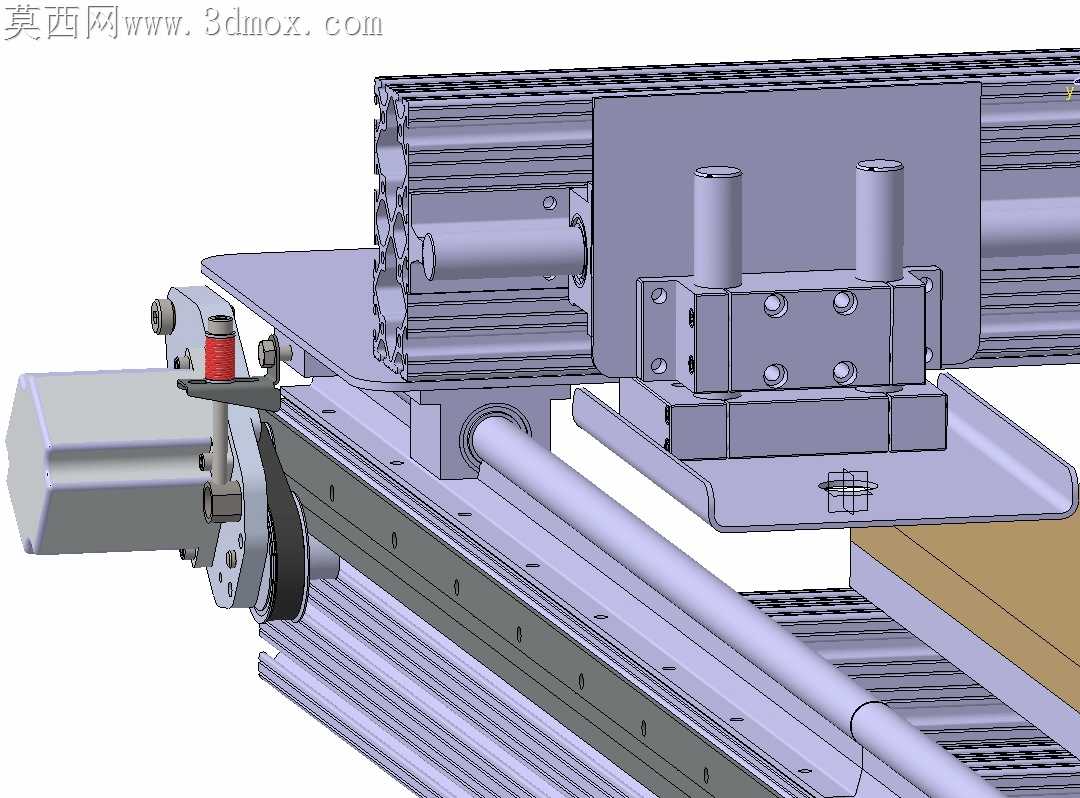

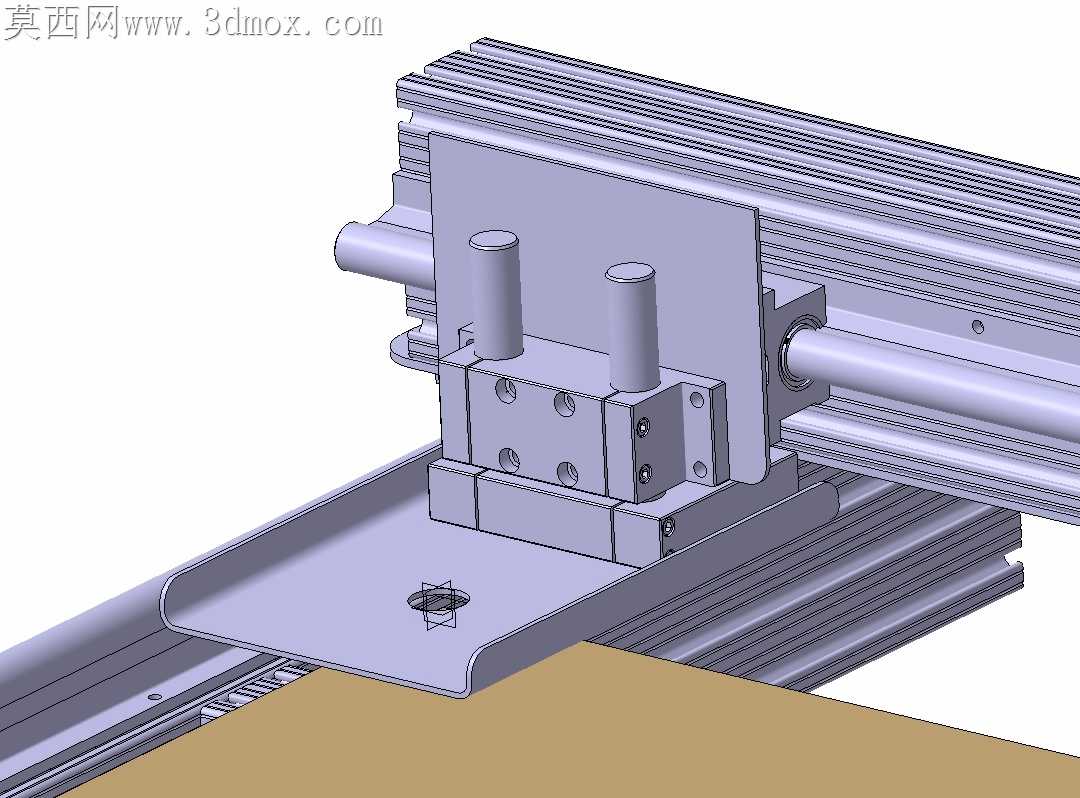

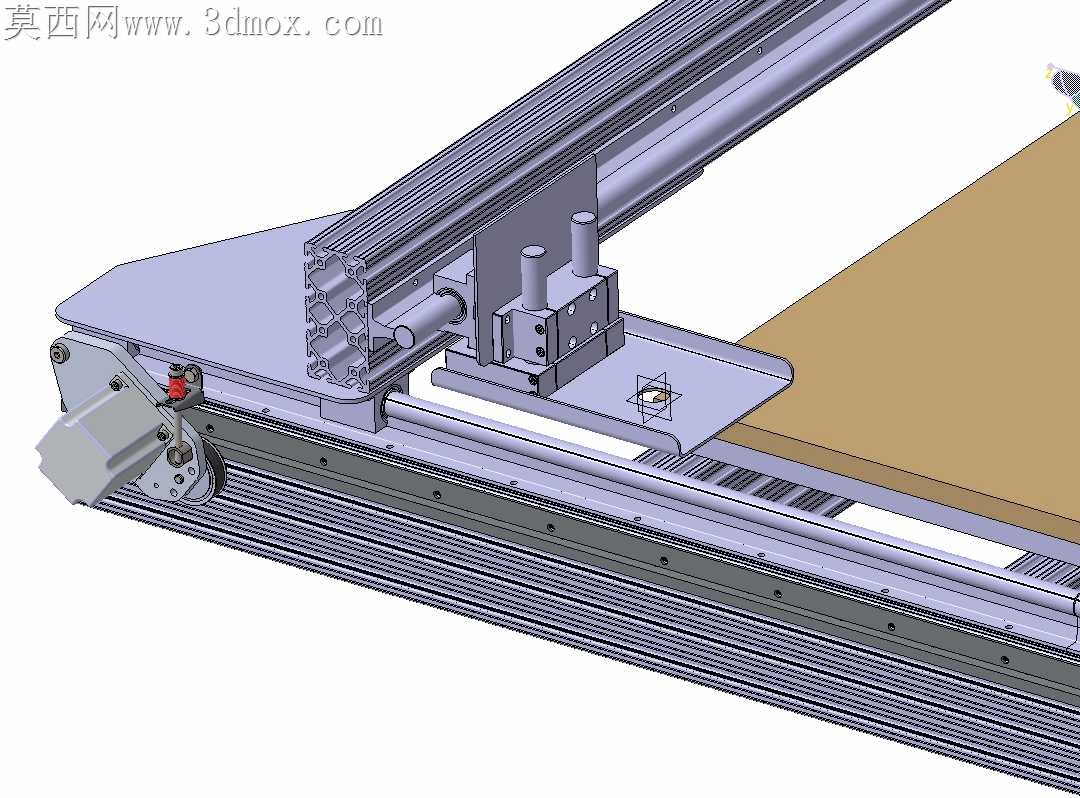

当初调试首版样机时,Y轴单侧驱动跑满进给速度,切到12mm厚胶合板边缘总留0.02mm的毛刺,反复核对导轨平行度才发现是单侧驱动力矩不均,拖板走到行程中段会有微米级的偏摆,后来预留了双驱动器加装位,不用改动主体安装孔位就能补上驱动力差。做传动选型时纠结了很久同步带和齿轮齿条的搭配,长行程用纯同步带跑久了会有蠕变,纯齿轮齿条低速进给又容易有顿挫,最后把X轴长行程段用齿轮齿条保证传动刚性,短行程的Z轴挂载位用同步带降低反向间隙,实际切出来的二维型材轮廓,公差能稳在±0.015mm以内。机架直接用工业铝型材搭,不用开模做焊接件,后期改行程只要换对应长度的型材就行,最初算切割幅面的时候卡了很久安装位的干涉,主轴挂架往Y轴拖板上装的时候,最初的设计会和型材槽里的滑块螺母撞,把挂架的安装凸台削掉2mm,刚好避开螺母的突出位,还不影响挂架的结构强度。Z轴部分留了两种适配方案,既可以装现成的马斯洛Z轴控制组件做自动抬刀下刀,也能换成手动Z轴结构压低成本,给小作坊做简易加工用的时候,手动款的维护门槛更低,不用接额外的控制信号线。跨软件转STEP格式的时候,最初铝型材的端面螺纹孔总是出现破面,把每个安装孔的特征单独做了实体化处理,转档后不会出现面缺失的问题,渲染的时候特意把传动部分的护罩做了半透明处理,能直接看到内部皮带和齿条的啮合位置,方便后期装配的时候核对对齐标记。最初设计时把切割封皮的尺寸定在48x96英寸,刚好适配市面上常规的胶合板整板尺寸,不用提前裁板就能直接上料,拖板上的压料件最初用的是硬塑料,试切的时候容易把板边压出凹痕,换成带软胶垫的压头后,就算压得紧也不会伤板材表面。走线槽直接嵌在铝型材的侧槽里,不用额外打安装孔,所有线缆都能藏在槽里,加工时不会被切下来的木屑刮到线,拖链的弯曲半径算到刚好够X轴走满全程,不会出现拉扯线缆的情况。
