双轴联动铣削动力头结构设计方案

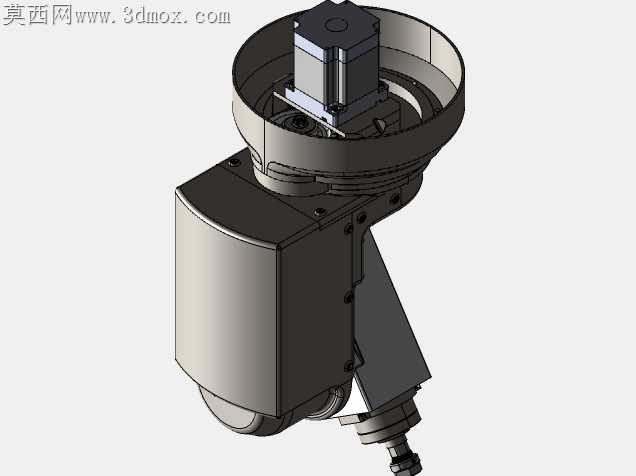

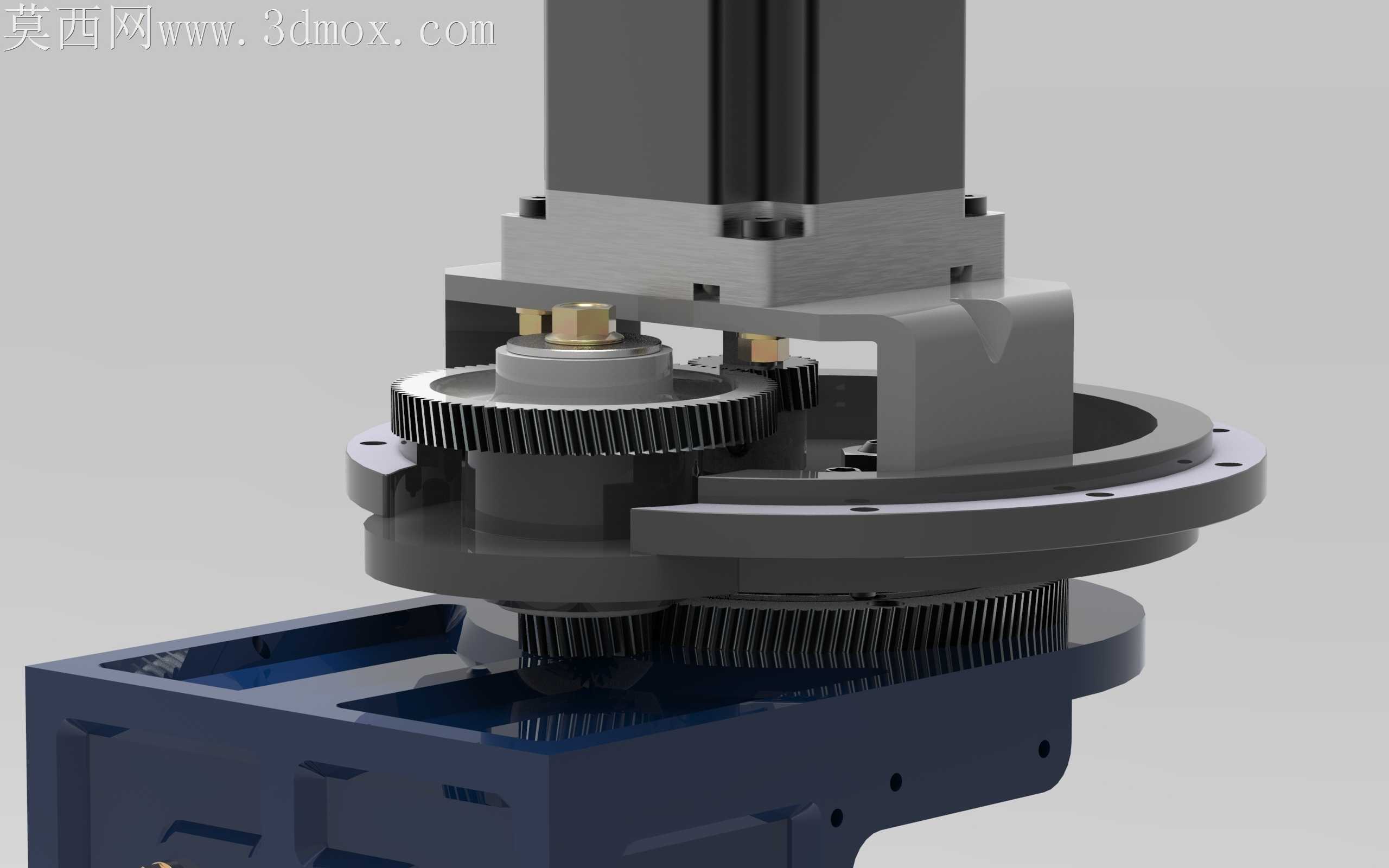

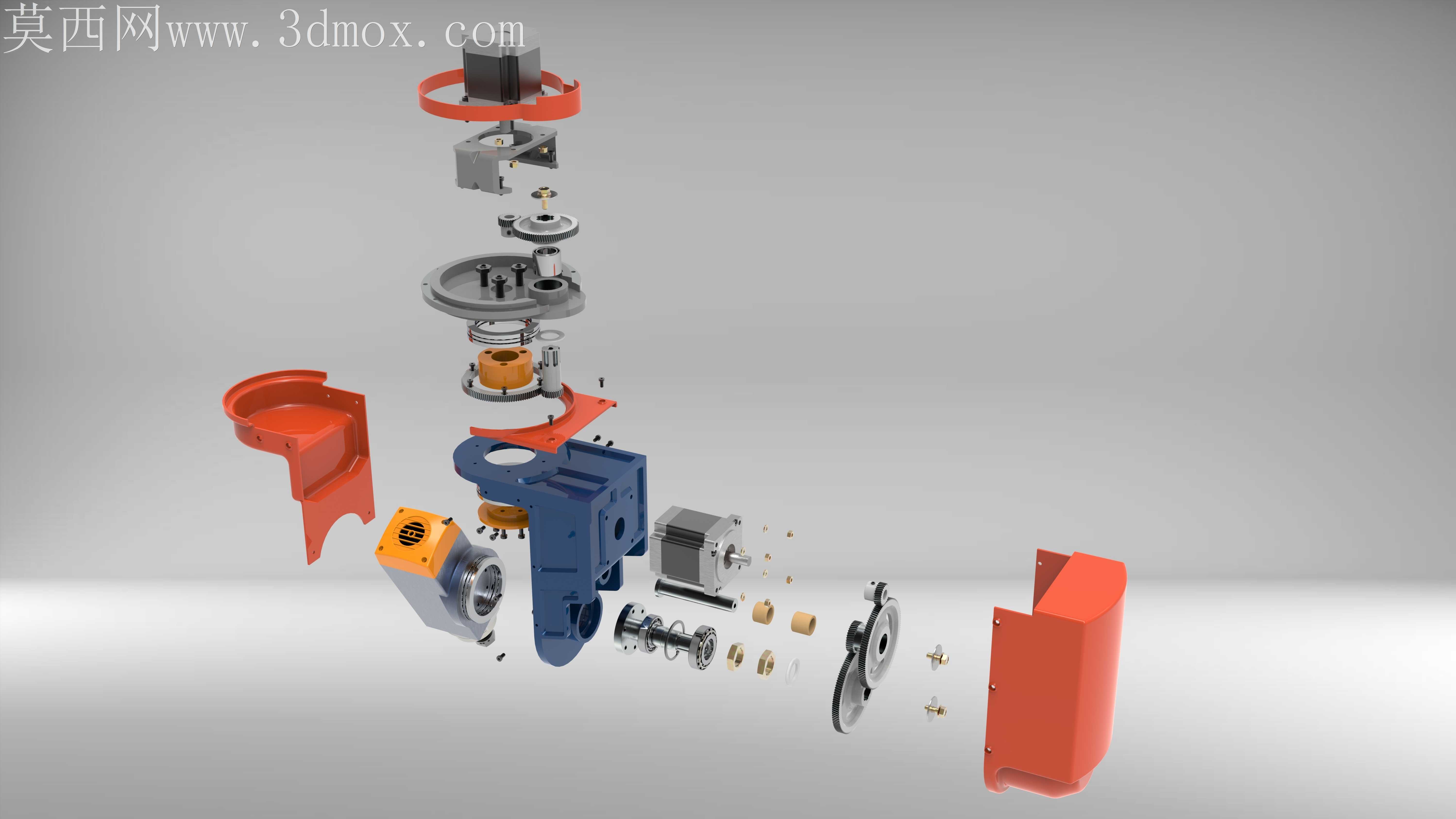

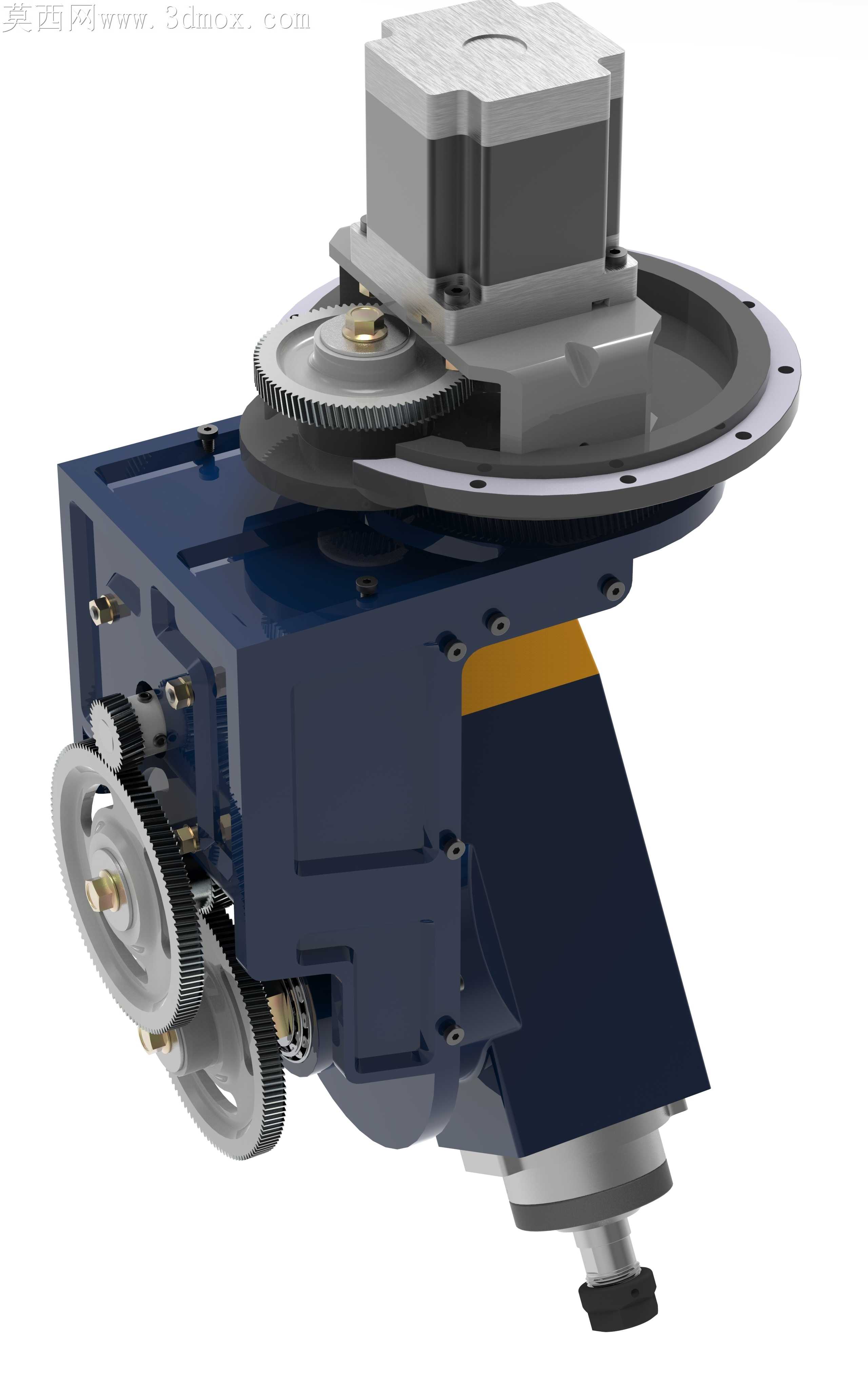

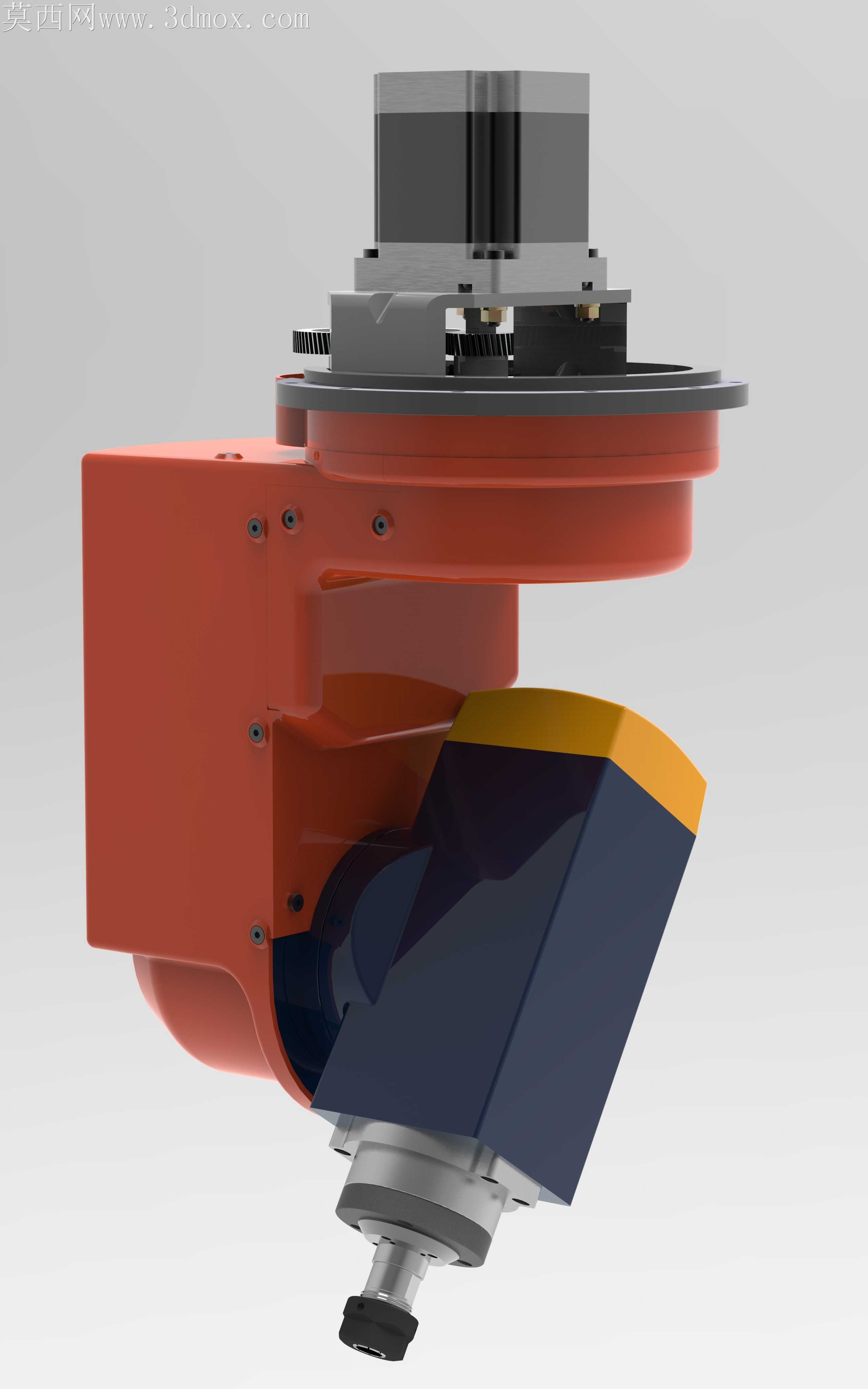

上次在车间调试立式铣床做斜面加工时，发现单轴铣头反复调角度耗了近四十分钟，打表找正还出了0.02mm的公差，加工出来的铸件棱边留了一圈震纹，拆下来返工的时候就萌生了做这款双轴铣头的念头。做结构的时候最先卡壳的是回转结合面的密封，一开始选的常规O型圈，模拟高速回转的时候发现圈体容易被润滑油冲卷，后来改成带骨架的双唇密封，还在密封槽外侧加了一圈回油孔，顺着壳体流下来的切削液和润滑油能直接导回油箱，不会渗到下方的轴承位里。跨软件转档的时候踩了不小的坑，一开始把传动齿组的装配体导成通用格式后，斜齿的啮合面出现了碎面缺口，重新调整了转档精度，把曲面公差设到0.001mm才解决，连齿根的退刀槽细节都没丢。做传动结构取舍的时候，一开始想加内置的冷却管路直接通到刀尖附近，后来算重量的时候发现会让整个悬伸部分增重1.2公斤，长时间加工会让主轴出现低头形变，最后改成外接冷却喷嘴的安装位，既保留冷却功能，又把悬伸端的重量控制在合理区间，保证主轴跳动量在0.005mm以内。壳体的曲面过渡我反复调了三次，一开始的直角棱边不仅容易积切削屑，装配的时候还容易刮伤安装工人的手套，把所有外棱都做成R3的圆角，还在壳体下方加了个斜向导屑面，落下来的铁屑能直接滑到机床排屑槽里，不会堆在安装法兰的缝隙里。调轴承预紧结构的时候，一开始用的是固定端盖，后来发现不同加工场景需要的预紧力不一样，粗加工要大预紧抗冲击，精加工要小预紧降温升，就改成了可调式的锁紧螺母，边上加了止退垫圈，调好之后不会因为机床震动出现松脱。之前试做原型的时候，连接法兰的螺栓孔位没做沉头，螺栓装完之后突出端面2mm，和机床主轴箱贴合的时候留了缝隙，震得整个铣头嗡嗡响，这次在模型里把所有连接孔都做了适配的沉头，螺栓装完和端面齐平，贴合面的平面度公差标在0.01mm，装上去之后打表测回转精度，比之前的单轴铣头稳了不少。还有输出端的拉钉结构，一开始选的标准规格，后来考虑到不同装刀需求，把拉钉的安装位做成通用接口，能适配市面上常见的ER刀柄，不用额外做转换套，减少了传动链的长度，也降低了刀柄跳动的概率。
