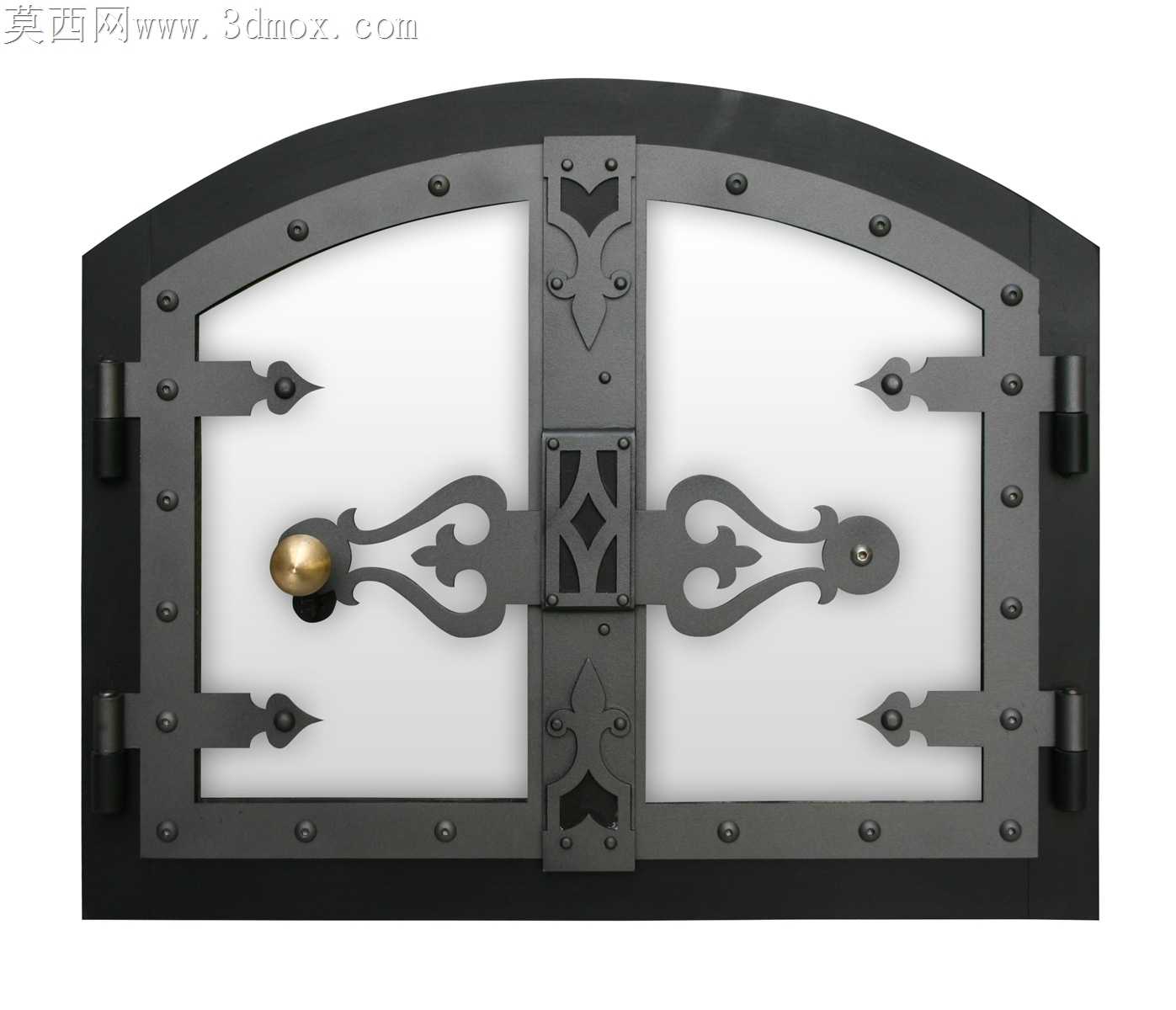

复古拱形双开烤炉炉门结构设计

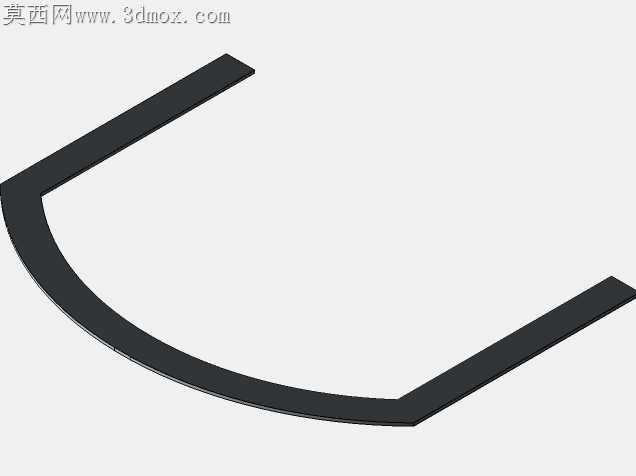

刚拿到这个炉门需求的时候，最先注意到的是客户提的高温工况下的形变问题，之前做过的几款平炉门在长期300度以上工作后，合页位置容易出现0.2mm左右的偏移，导致密封不严漏热，这次特意把拱形边框的加强筋做了内嵌式处理，没有像常规设计那样把加强筋焊在外侧，既保留了复古装饰件的完整视觉效果，又能让边框在受热时的应力顺着拱形弧度分散，不会集中在合页固定点。

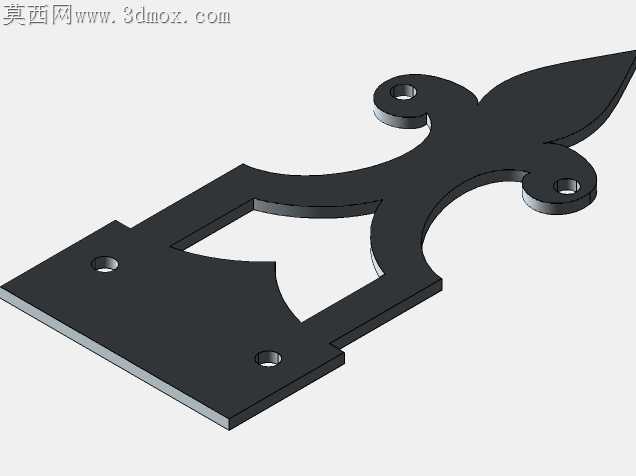

做装饰花件的时候一开始没考虑激光切割的热影响区，第一版切出来的卷草纹尖角位置有轻微的熔渣堆积，打磨后尖角变圆，完全失去了复古铁艺的锐利感，后来调整了切割的进给速度，把尖角位置的功率调低15%，还在排版的时候给每个花件留了0.1mm的打磨余量，既保证切割后边缘无毛刺，又能保留花纹的细节轮廓。中间的竖梃位置一开始设计的是整根实心方钢，后来装配的时候发现重量太大，两个合页长期承重容易下垂，就把竖梃改成了空心方钢外包装饰片的结构，重量减轻了40%，外侧的装饰片和实心结构视觉上完全没有区别，还在竖梃和左右门页的贴合位置加了一圈耐高温的石墨密封条，不用额外打胶，靠门页闭合的压力就能压紧，后期更换也方便。

门把的铜球固定结构改了三次，一开始是直接在铜球上攻丝拧在门页的固定柱上，高温下铜和钢的热膨胀系数不一样，用久了容易松脱，后来改成了卡簧加定位销的结构，铜球背面铣了定位槽，固定柱上装卡簧卡进槽里，再穿一根横向的定位销，就算长期冷热交替也不会出现把手松动的问题。合页的位置特意选了可调节的暗装合页，不是市面上常见的明装合页，合页的固定螺丝都藏在装饰盖板后面，不会破坏门页正面的复古质感，而且合页的调节余量有3mm，后期安装的时候就算炉体的门框焊接有轻微误差，也能通过调节合页把缝隙调均匀，不用返工打磨门框。

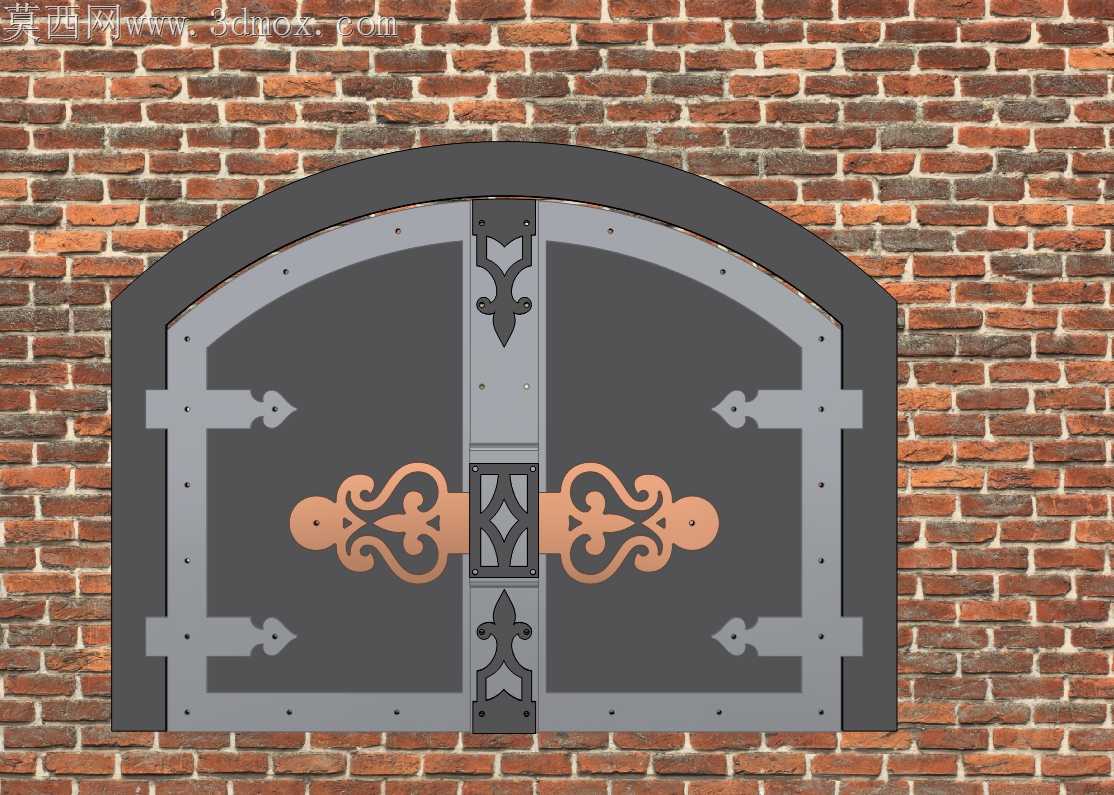

跨软件转档的时候一开始把装饰花件的曲面导成了实体，结果渲染的时候出现了碎面，后来把所有装饰件都转成了加厚的钣金实体，每个折弯位置都留了和实际激光折弯一致的R角，不是生硬的直角，渲染出来的金属质感更真实，也能直接导出切割图纸给车间生产，不用二次修模。标签里提到的激光切割工艺，所有的孔位都是和切割路径一起编好的，不用后续二次钻孔，每个铆钉孔的位置都和装饰件的固定点一一对应，装配的时候不用重新划线，直接把铆钉敲进去就能固定，装配效率比之前的款式提高了近一倍。考虑到炉门是要长期接触高温油烟的，所有的金属件表面都做了耐高温的喷塑处理，没有做容易掉漆的电镀，装饰花纹的凹槽位置特意留了轻微的粗糙度，喷塑的时候塑粉能更好地附着，不会因为长期高温出现塑层剥落的问题。
