食品制药化工用Tuxel LEV2电磁馈线结构

刚拿到这个馈线的工况需求时，最先卡壳的是安装面的平面度要求，食品加工车间的定期冲洗工况要求所有拼接缝不能藏污纳垢，最初按普通工业件留的0.1mm装配间隙，试装后发现CIP清洗时的高压水流会顺着缝隙冲进内部线圈腔，后来把两侧安装支架的贴合面公差压到0.02mm，还在衔接处加了一圈嵌入式的食品级密封槽，不用额外打胶就能满足IP67的冲洗要求。

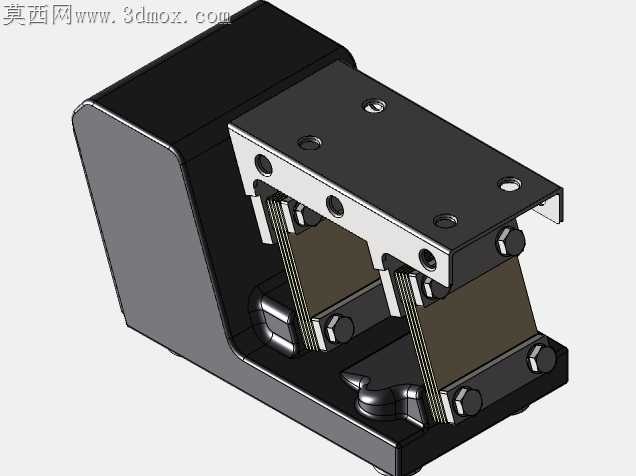

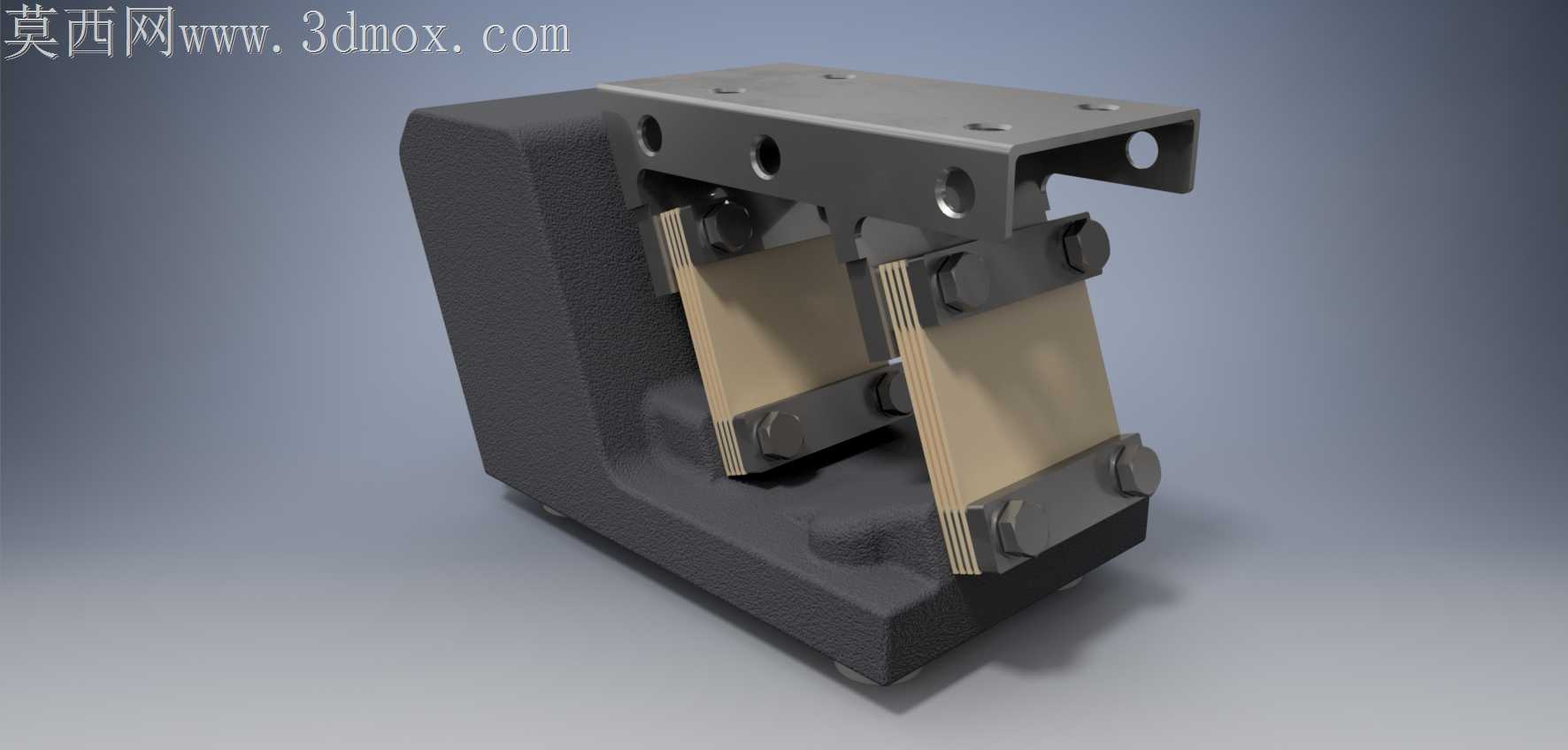

做跨格式转档的时候踩过不小的坑，最初把STEP文件导进渲染环境时，叠片式的馈线弹片组出现了面丢失，二十多层薄铜片的叠装间隙本来就只有0.05mm，自动修复几何体会把相邻片体合并成整块，完全失去原有柔性馈送的结构特征，后来逐片核对叠装顺序，给每片弹片单独加了0.01mm的层间间隙，既保证转档后结构完整，也还原了实际装配时的柔性形变空间。

结构取舍上也磨了很久，最初的支架设计用的是整块不锈钢铣削，重量比现在重了近40%，安装到震动工位上会额外增加负载，后来把支架非受力面的壁厚从8mm减到4mm，还在非安装侧开了三个等距的减重孔，反复做受力模拟确认不会在长期震动下出现形变，才最终定了现在的结构，既满足食品、制药、化工行业的严苛卫生标准，也把整体重量控制在了设备挂载的允许范围内。

可控震源的适配调试也花了不少心思，馈线的输出端和震源输入轴的同轴度要求很高，最初的连接孔位留的是自由公差，试装时发现馈送过程中会出现偏载，弹片组的磨损速度比预期快三倍，后来把连接孔的位置度公差调到0.03mm，还在孔位周边加了加强筋，避免长期往复震动下孔位出现扩孔变形。弹片组的固定方式也改了三次，最初用的是外露的沉头螺丝，清洗时螺丝槽容易积留物料残渣，后来换成了侧面嵌入式的锁紧销，所有外露面全部做了圆弧过渡，没有卫生死角，连固定销的端面都和安装面做了齐平处理，摸上去没有任何凸起棱角，不会在清洁时挂住擦拭的无尘布。

记得第一次做试样测试时，因为底座的橡胶减震垫硬度选得太高，设备运行时的共振直接传到了馈线主体，弹片组的震动频率和震源不同步，馈送精度差了近15%，后来换了邵氏硬度45度的食品级减震垫，还在底座和支架之间加了一层薄的聚四氟乙烯隔振片，反复调整了三次减震垫的压缩量，才把共振频率完全错开，连续72小时满负载运行也没出现精度偏移。
