高精度还原索尼PS3游戏手柄外观结构

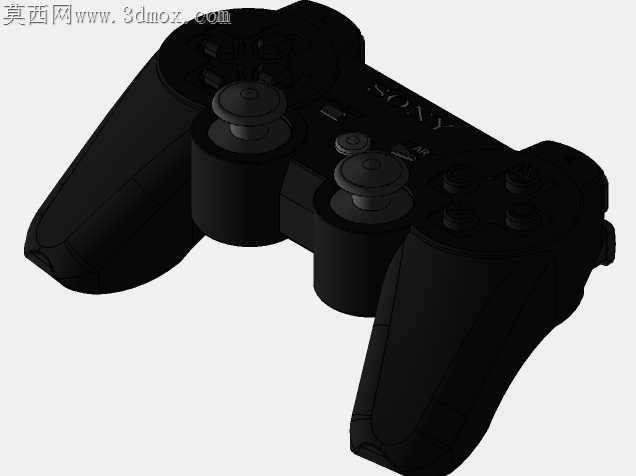

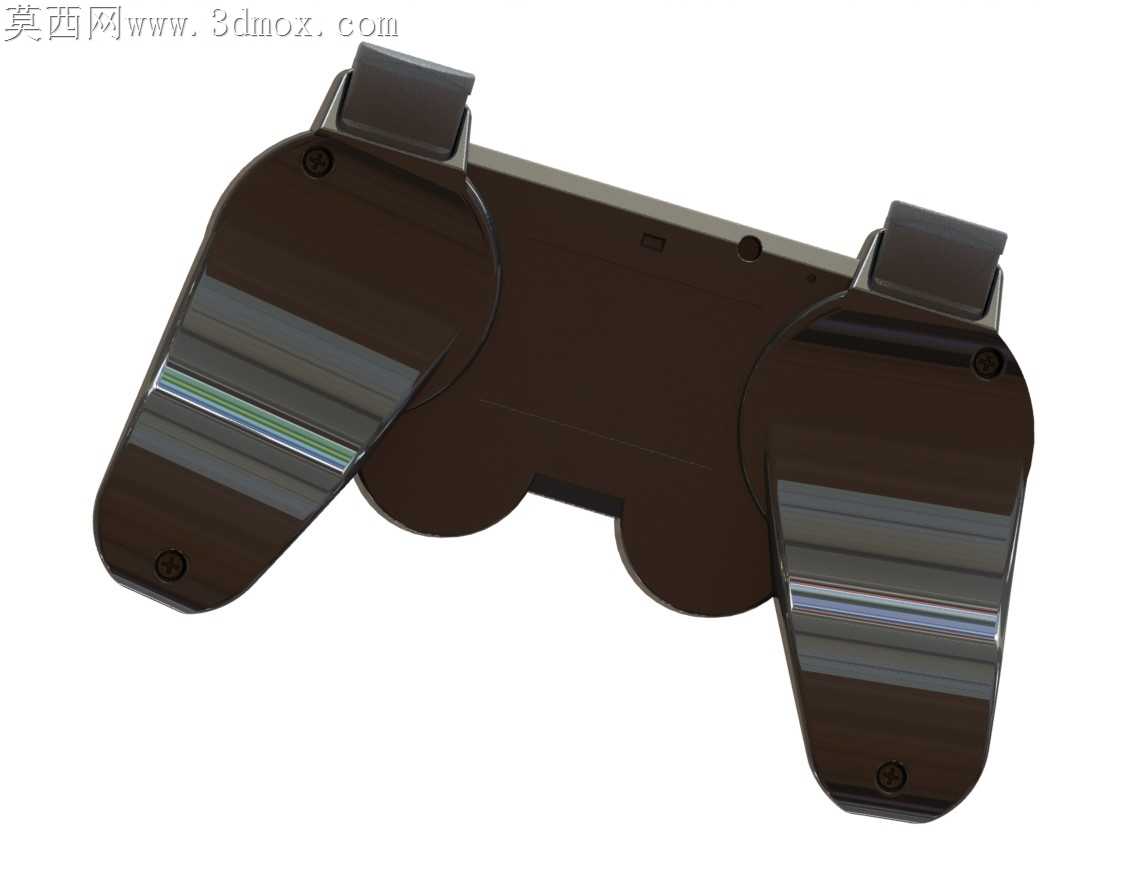

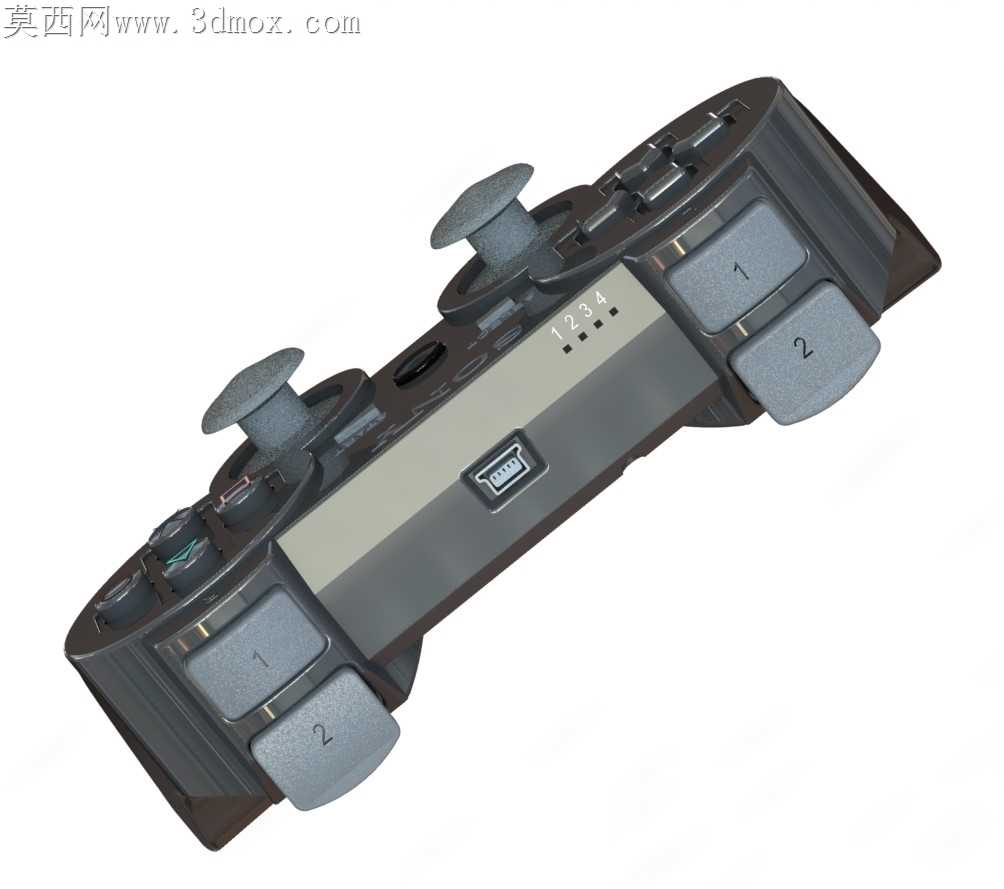

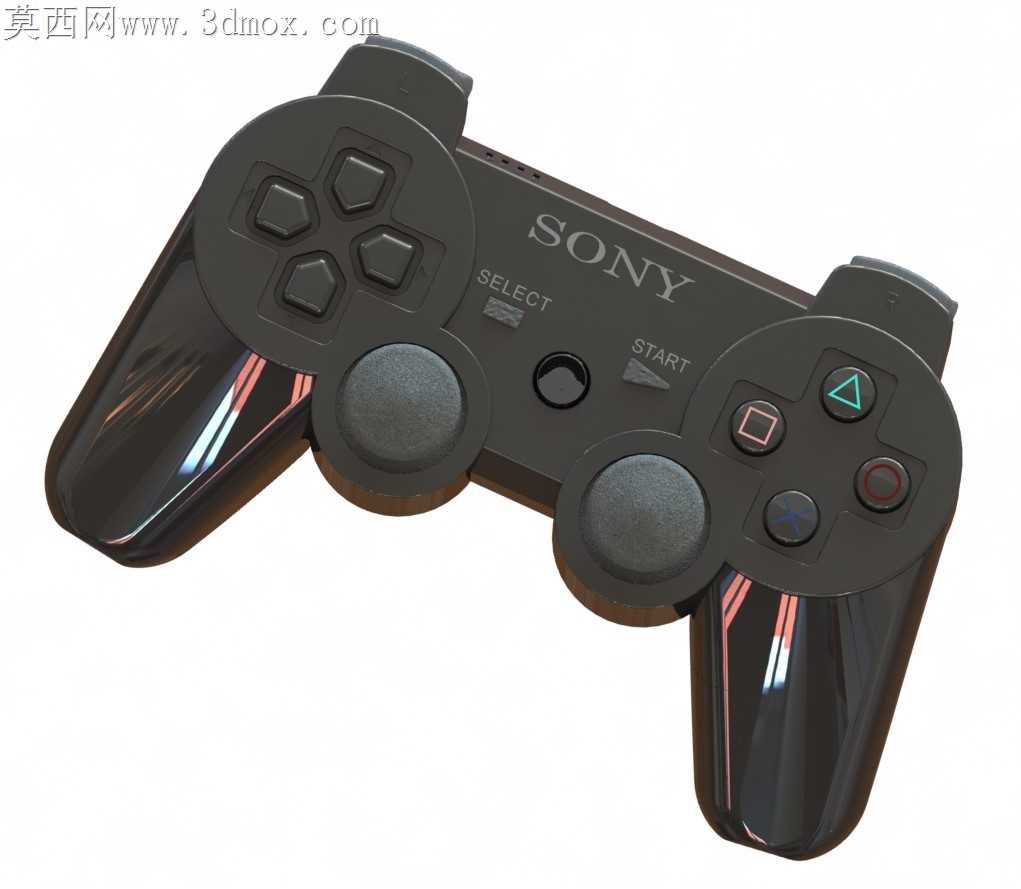

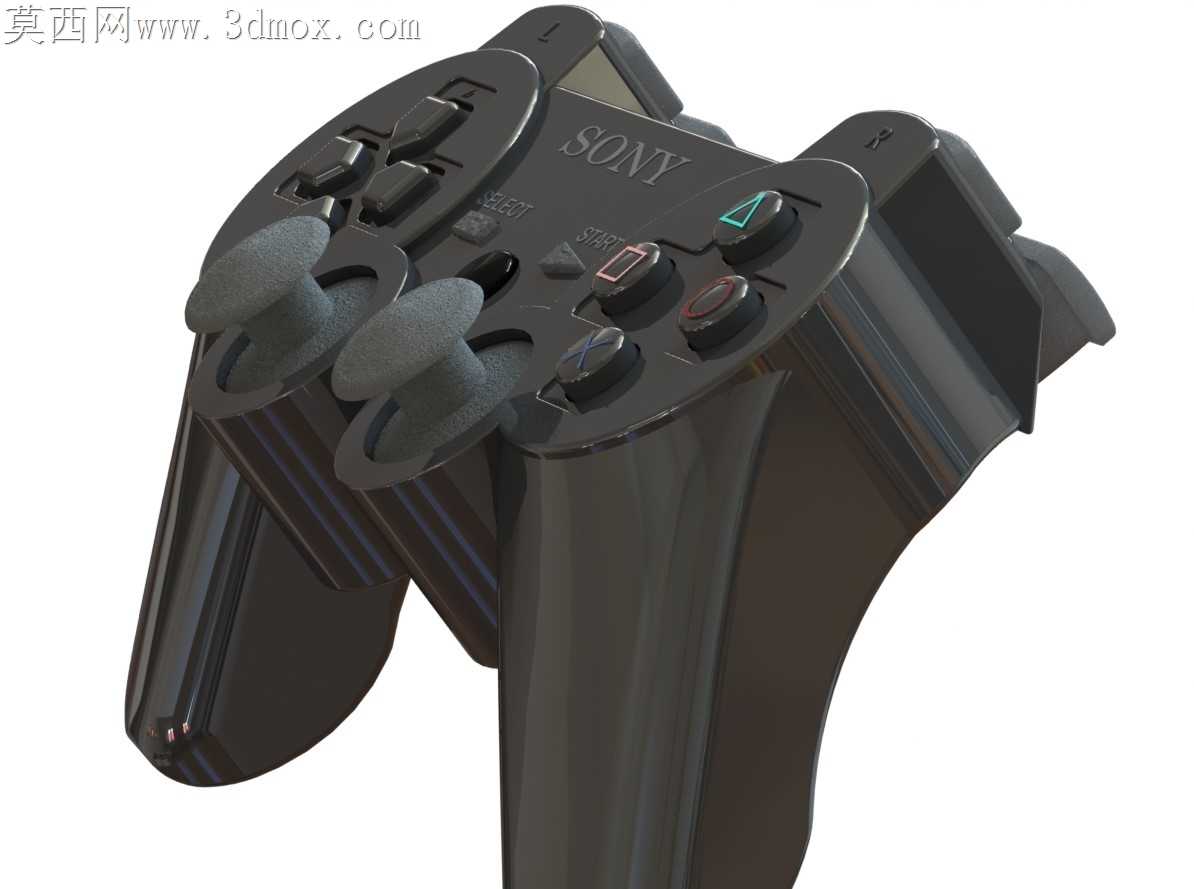

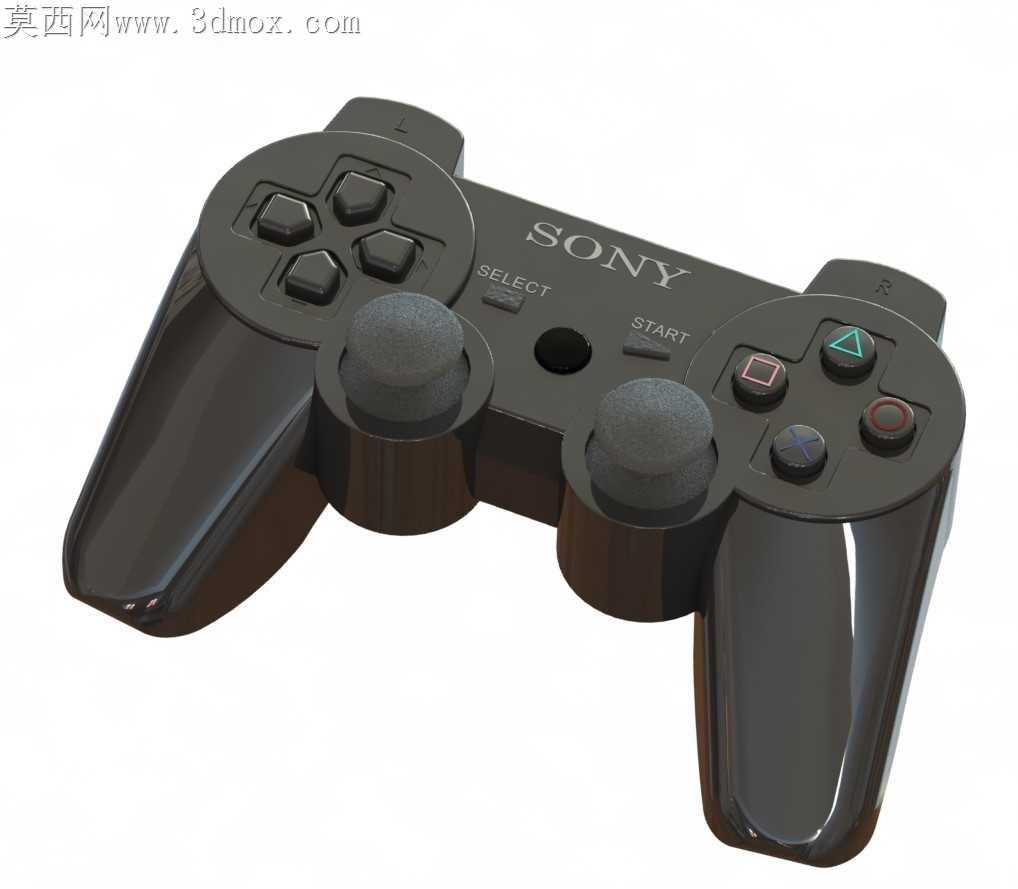

最初拆分手柄外壳分件时，没考虑到注塑脱模的拔模斜度，按键孔位边缘做了直角处理，拿去跟工厂师傅核对工艺的时候，师傅指着孔位边缘说这种直角边注塑后容易留披锋，后期打磨毛刺会把表面晒纹磨花，我才回头把所有外露孔位的边缘都加了0.2度的斜度，连摇杆帽和外壳的配合间隙都反复调了三次，避免装配后摇杆晃动卡滞。做曲面的时候最费时间的是握把处的人体工学弧度，我找了自用的旧手柄反复贴手指位置标记，握把内侧的弧度刚好贴合中指和无名指的指腹曲线，连表面的高光反光效果都对照实物调整了曲面曲率，避免渲染出来的反光歪扭失真。之前跨软件做渲染转档的时候，中间的PS功能键标识因为面太细碎，转过去之后丢了面，补面的时候特意把标识做了0.1mm的下沉浮雕，既不会因为凸起太明显容易磨损，又能保证按键标识的辨识度。做按键布局的时候特意核对了实物的按键间距，十字键和右侧功能键的中心距跟实物保持一致，连SELECT和START键的倾斜角度都做了还原，避免按动的时候硌手指。量产结构取舍的时候，把内部的螺丝柱位置做了微调，既保证外壳装配后的合缝精度，又不会因为螺丝柱太靠近边缘导致外壳注塑时出现缩痕。握把处的亮面效果我特意调整了材质的反射参数，还原原手柄钢琴烤漆的质感，同时在容易留指纹的握把内侧做了细微的晒纹处理，实际握持的时候不会因为手汗打滑。摇杆的阻尼结构我在模型里预留了弹簧的安装位，虽然是外观模型，但内部的装配限位都做了对应，要是后续做功能手板也能直接用这个结构改。之前做实训作业的时候第一次打样，手柄的L1R1按键按下去会卡壳，查了半天才发现是按键的限位筋做厚了0.3mm，磨掉多余厚度之后按动的手感就跟实物一致了，这次做模型的时候特意把限位筋的厚度控制在1.2mm，既保证按键的支撑强度，又不会出现卡滞的问题。
