树莓派复古掌机带支架外观结构设计

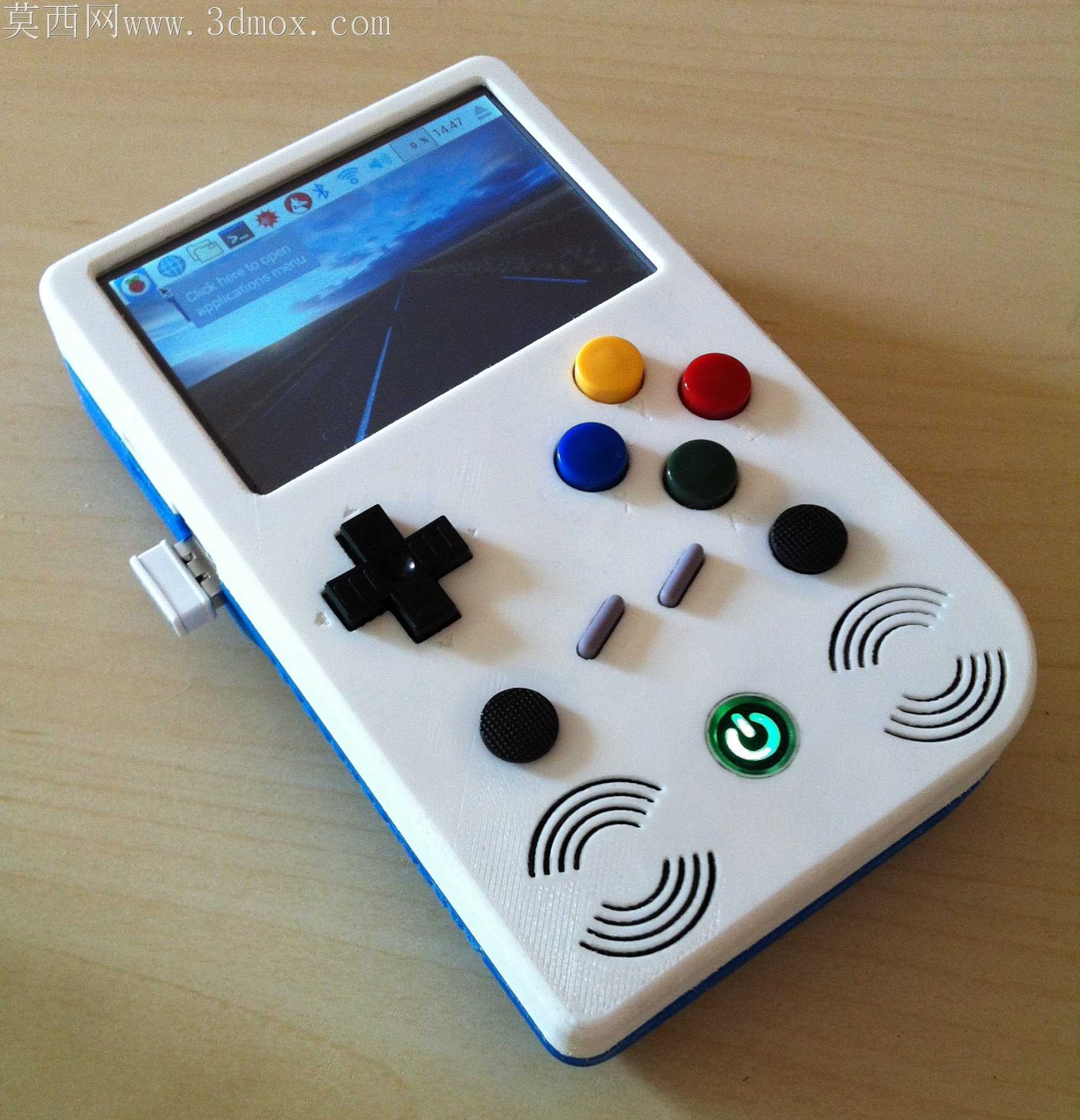

刚铣完第一版掌机面壳的边角时，0.2mm的披风毛刺卡进了十字方向键的预留滑槽里，按动时卡涩的反馈直接推翻了我最初留0.1mm装配间隙的设定。做这个掌机的初衷是想把闲置的树莓派3改成能揣进裤兜的复古游戏机，最开始画按键布局时照搬了老Gameboy的四键排布，装完导电胶才发现右侧四个动作键的间距太窄，拇指按Y键时总会蹭到B键的边缘，反复调整了三次按键中心距，最终把相邻按键的中心距定在12mm，指腹按下去刚好不会误触。

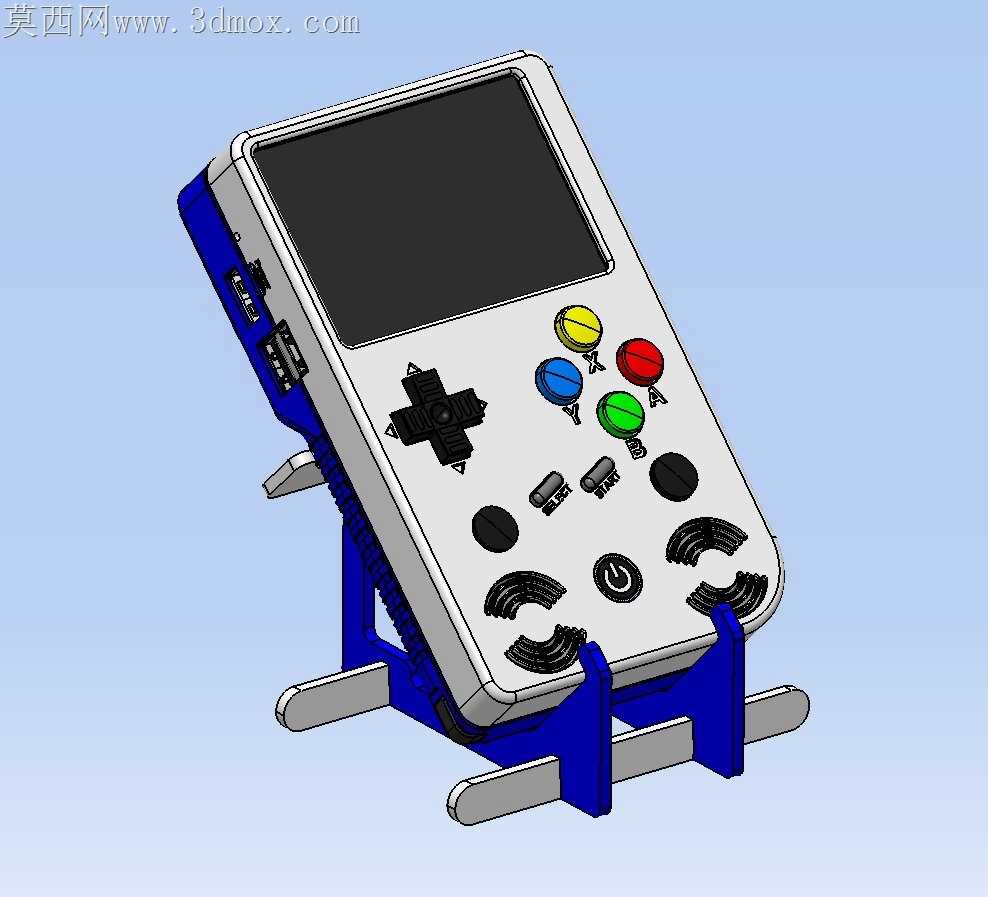

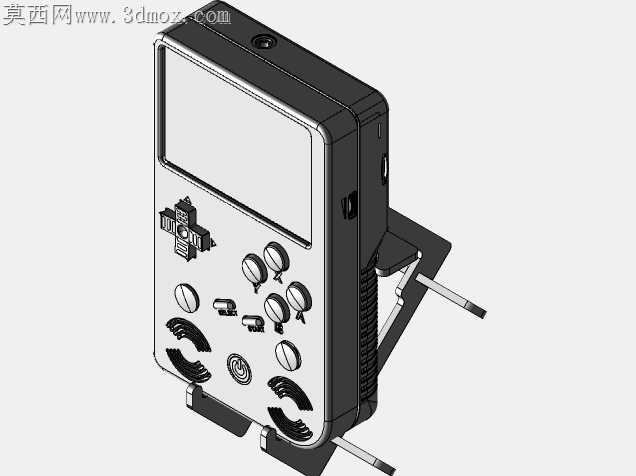

背壳的支架结构是改得最久的部分，最开始做的一体折叠支架在开合17次后，转轴处的PLA材质就出现了发白的应力痕，后来把转轴的圆角从R0.8加到R1.5，还在支架和背壳接触的位置加了两个1mm高的限位凸点，撑开时刚好卡在75度的仰角，放在桌面上玩的时候不会因为按动按键往后滑。屏幕边框的预留公差也踩过坑，第一次打样时3.5寸HDMI屏的排线座比我参考的开源图纸厚了0.3mm，装完屏幕后盖合时直接顶到了主板的电容，后来在屏幕仓对应排线座的位置铣了个浅槽，还在屏幕四周留了0.15mm的泡棉胶粘贴位，既能固定屏幕也能挡住侧边漏光。

转档的时候也遇到过问题，最开始用IGES格式导出时，按键的弧形倒角面出现了碎面，导进渲染软件时表面有细碎的三角面噪点，后来把曲面精度调到0.01重新导出STEP格式，才解决了曲面破面的问题。肩键的结构最初是做在机身侧面的，打样后发现握机时食指搭上去的位置太靠下，按动时需要刻意挪动手指，后来把肩键的位置往上移了4mm，还在按键表面做了0.5mm深的弧形指槽，长时间按动也不会磨指节。

主板仓的固定柱也做了调整，最初的固定柱是实心的，拧M2螺丝时容易把柱脚撑裂，后来改成带1.5mm内孔的空心柱，柱底加了R0.5的过渡圆角，拧螺丝时的应力能顺着圆角分散，不会出现柱脚断裂的问题。扬声器的出音孔最开始是开的整排圆孔，测试时发现音量比预期小了近30%，后来把出音孔改成错落排布的长圆形孔，开孔总面积提升了40%，还在扬声器和背壳之间留了0.2mm的密封泡棉位，避免声音在壳体内乱反射发闷。

电池仓的位置也挪过两次，最开始放在主板下方，导致整机重心偏下，握在手里头轻脚重，后来把电池仓移到屏幕和主板之间的空隙处，整机重心刚好落在掌机的中心位置，单手握持久了也不会手腕酸。充电口和HDMI口的沉台尺寸也反复核对过，最开始沉台深度留浅了，插HDMI线时插头会凸出来1mm，后来把沉台加深到2.2mm，插上线后插头刚好和机身侧面齐平，不会因为磕碰把接口掰松。
