可移动变倾角皮带输送设备结构设计

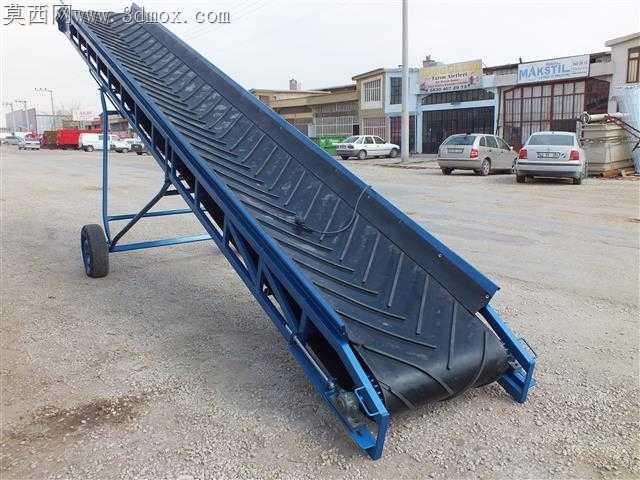

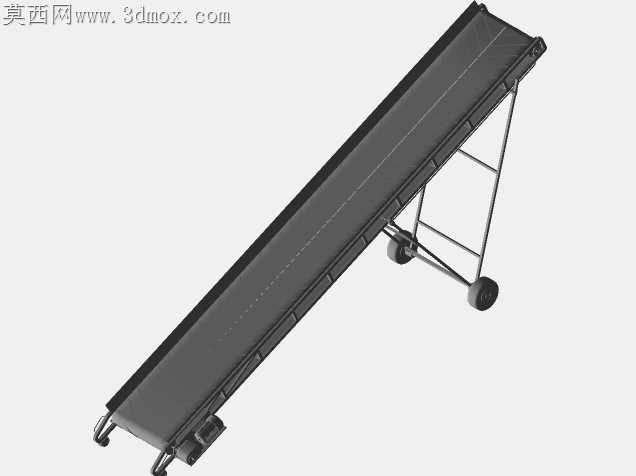

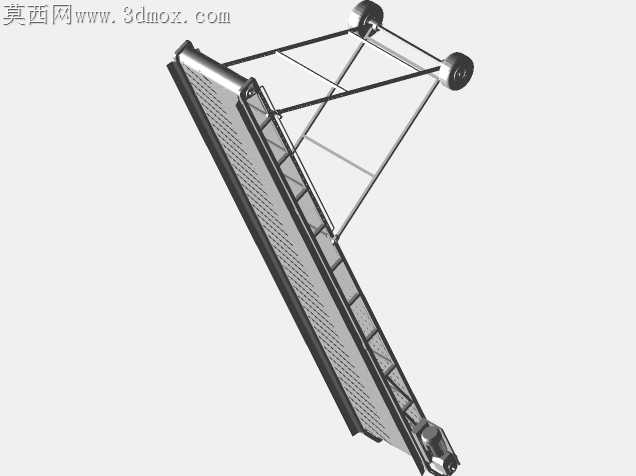

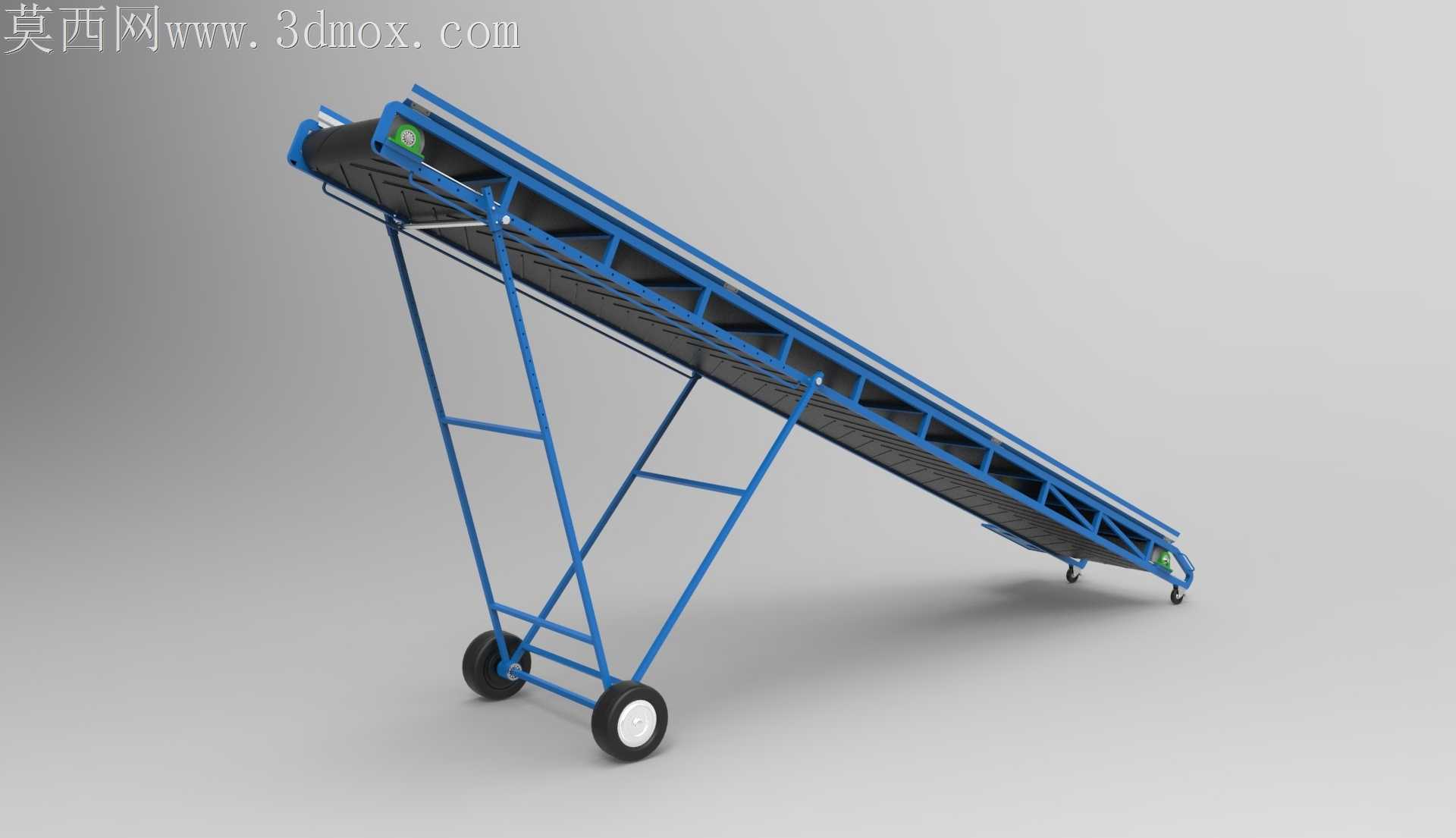

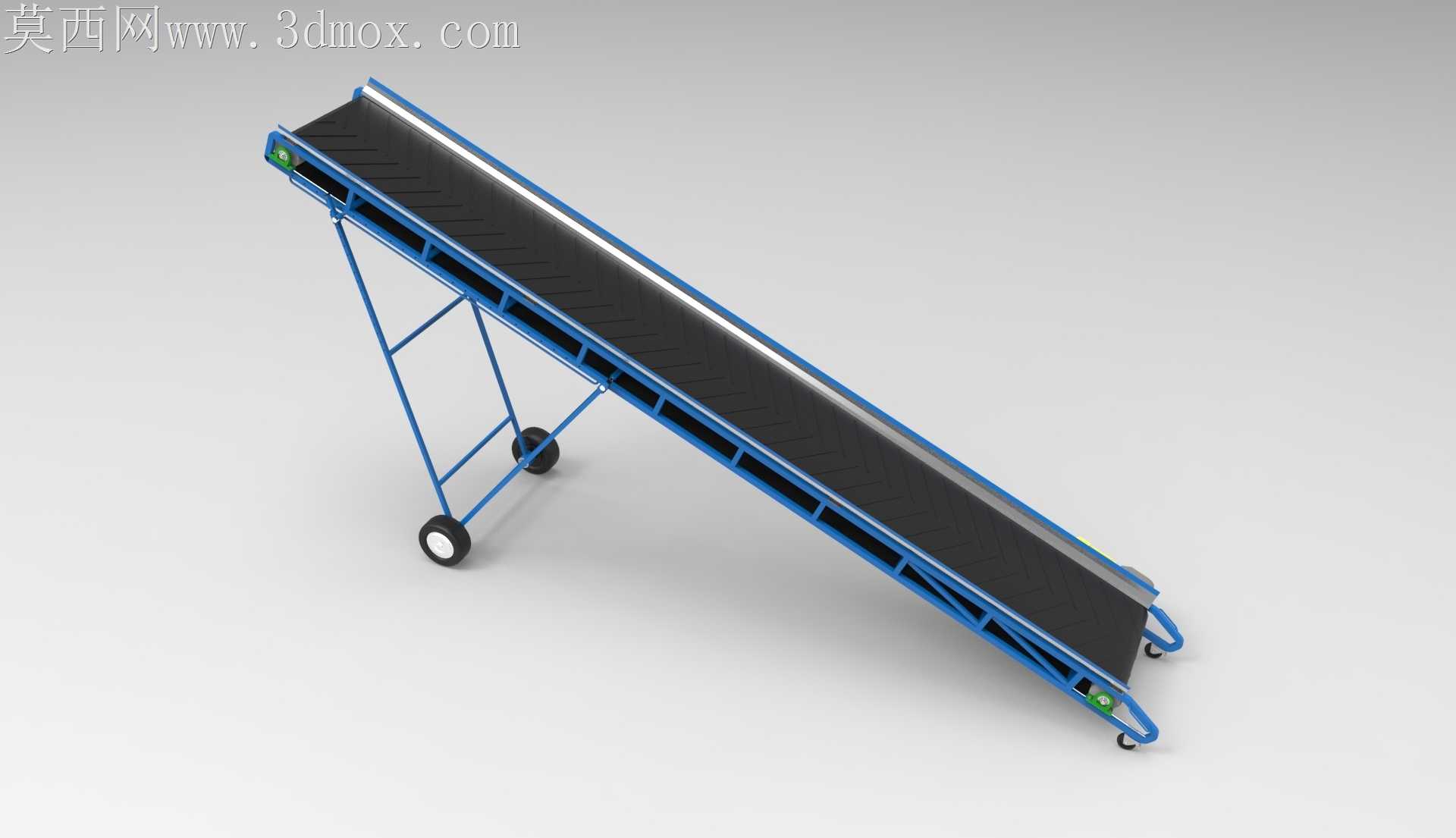

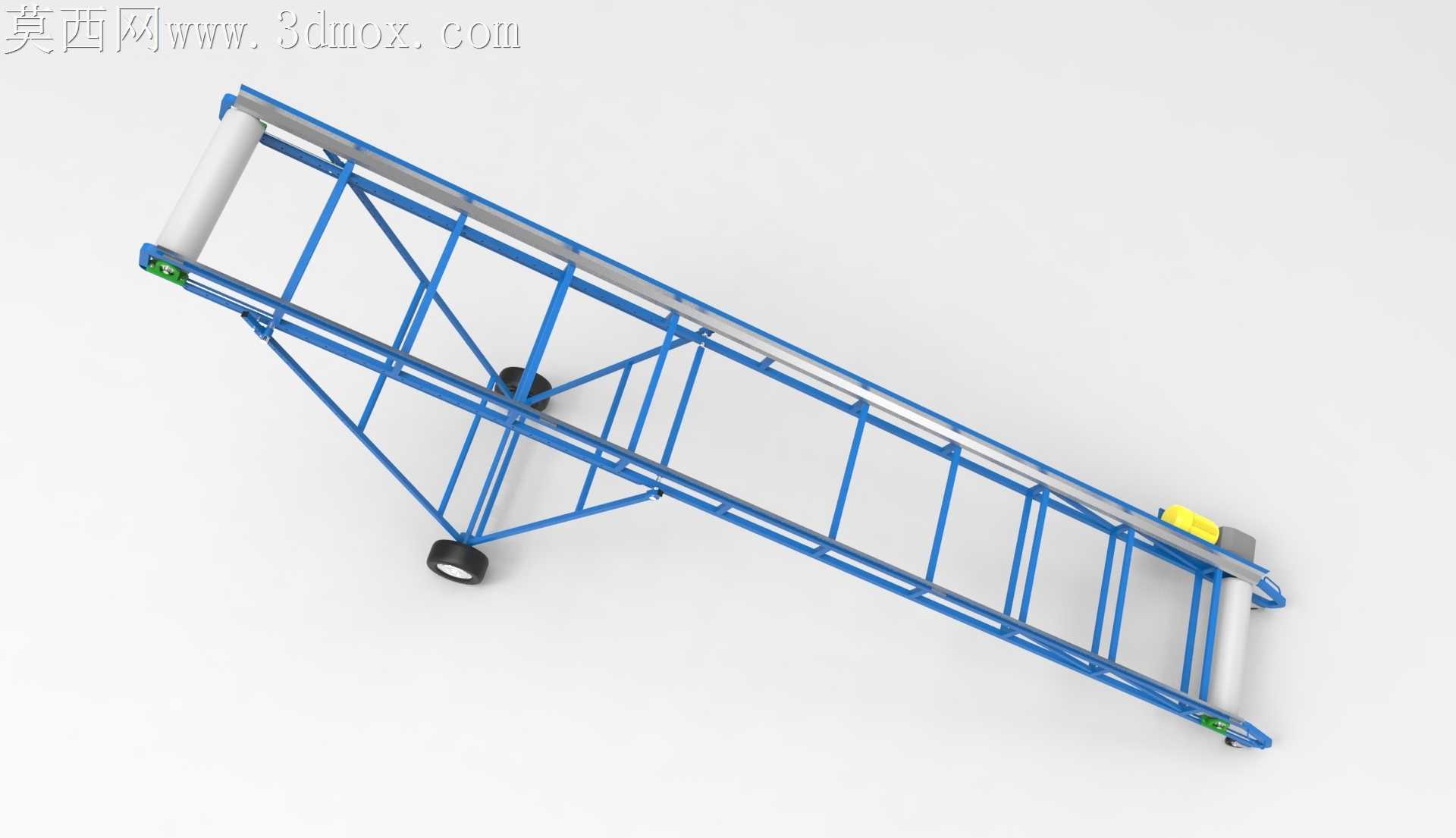

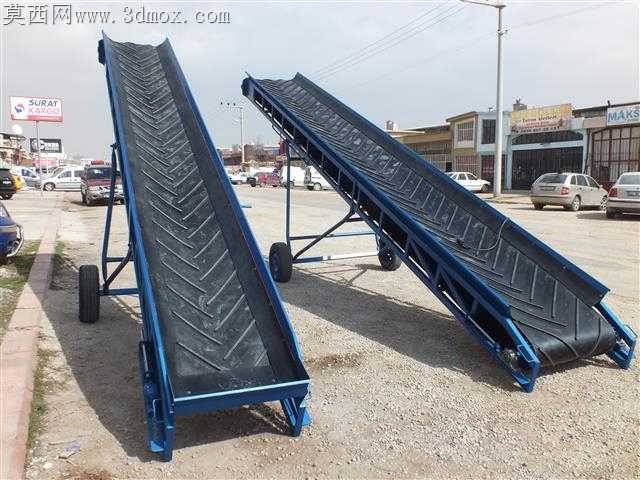

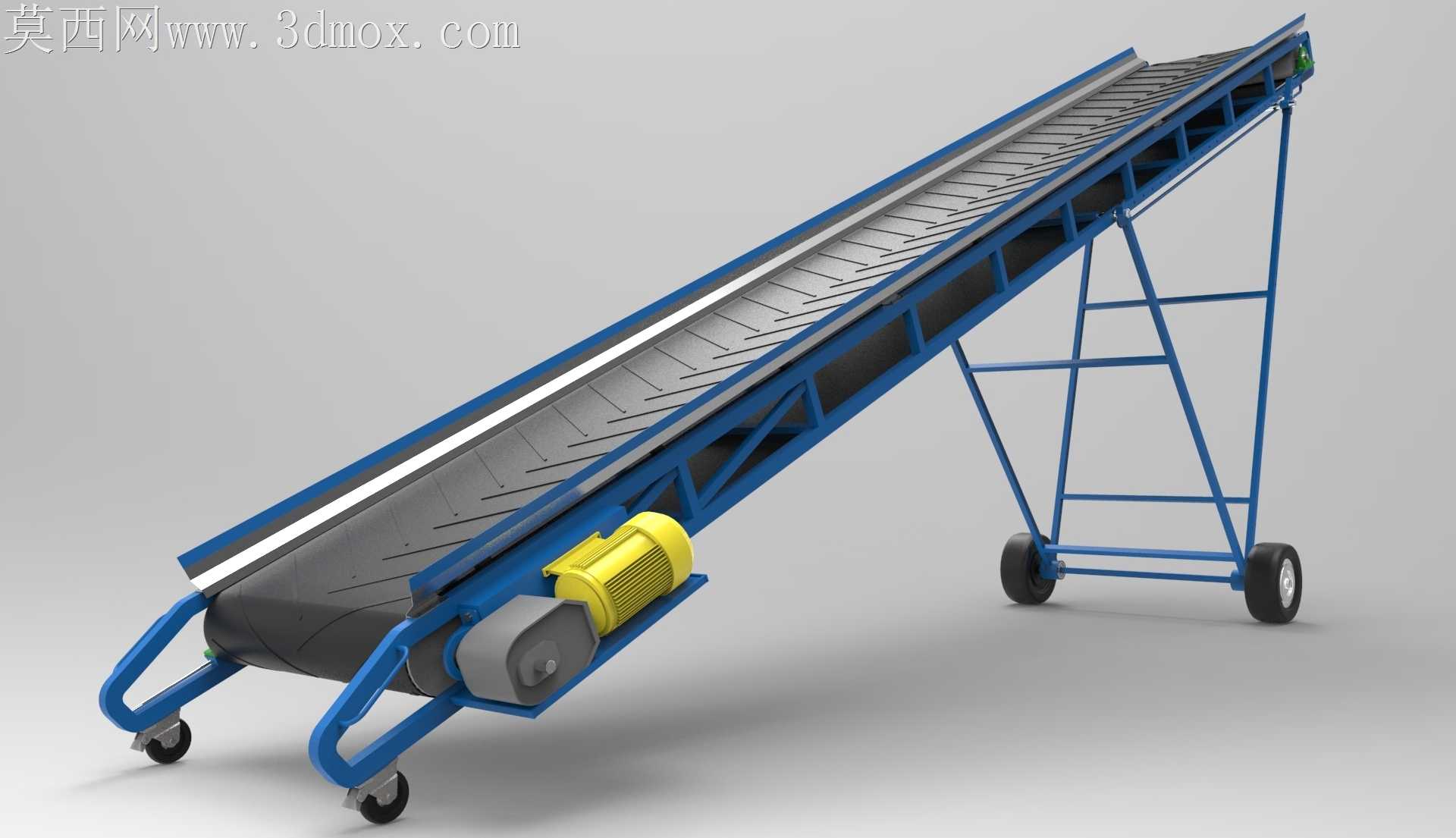

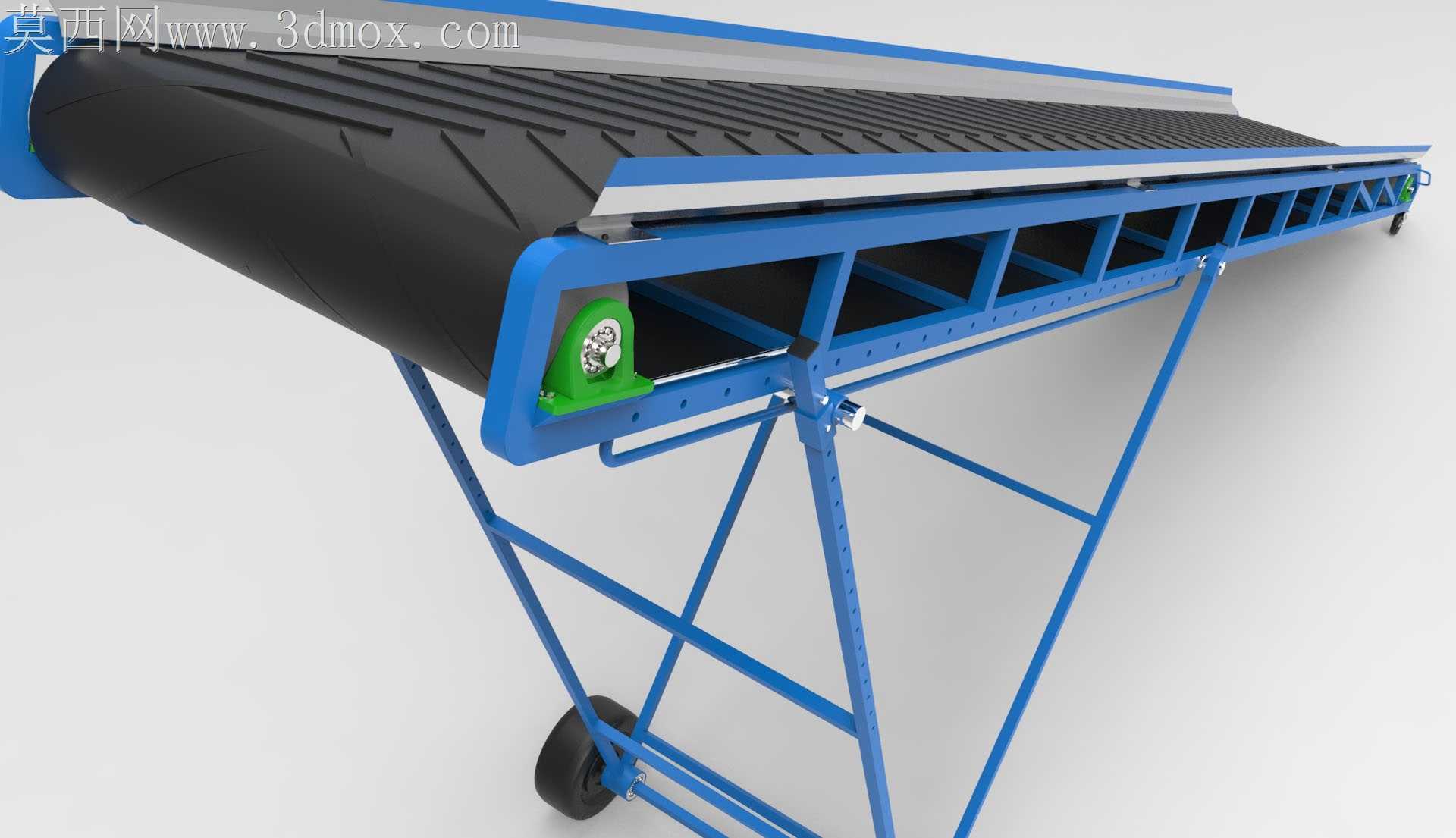

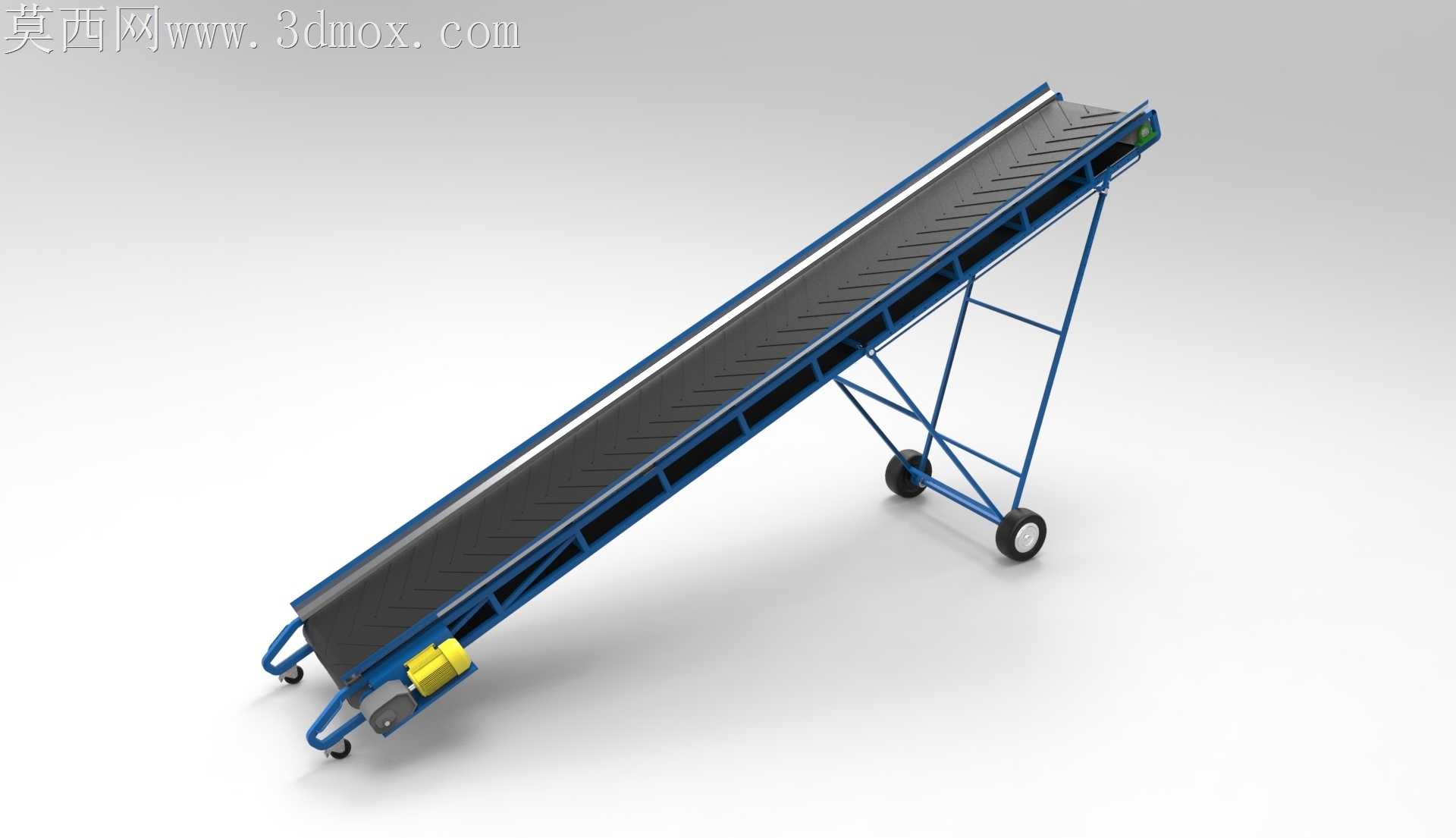

上次在散料转运现场调试时，发现固定倾角的皮带机遇到堆料高度变化就卡料，机架支腿焊死后调角度得割了重焊，滚轮装配时同轴度差了0.2mm推起来就晃得厉害，才想着做这套可调整倾斜角度的移动输送结构。做结构的时候特意把驱动端的安装座留了长圆孔，皮带张紧的时候不用拆整个护罩，拧两个调节螺栓就能调整松紧，之前做的固定座张紧得拆端盖，现场调一次要半小时。支腿和主架的铰接点特意选了加厚的销轴，之前试做的时候用普通圆柱销，重载下销子变形卡得转不动，换了40Cr调质的销轴后，角度从15度调到45度都很顺畅，还在铰接处加了黄油嘴，日常维护不用拆件就能注油。底部的脚轮选了带刹车的万向轮搭配定向轮，之前全用万向轮的话设备停在斜坡上容易溜，两个定向轮在进料端，万向轮在出料端，推的时候转向灵活，停的时候踩下刹车就稳了，轮架特意做了加高处理，避免地面凸起的碎石卡进轮缝。跨软件转档的时候，一开始把皮带的纹理特征导进别的格式时出现了面撕裂，后来把皮带的阵列特征做了简化，只保留表面的防滑凸筋结构，既保证外观还原度，又不会出现转档破面。机架的方管拼接处特意做了切角处理，之前直接直角焊接的话焊缝处容易积料生锈，切45度角焊完打磨光滑，散料落上去不会卡在缝隙里。驱动电机的安装位置特意偏置在机架侧边，不会和下方的支腿调节结构干涉，之前把电机放在正下方，调大倾角的时候电机外壳会蹭到地面，挪到侧边后哪怕倾角调到最大，电机离地面还有足够的安全距离。皮带两侧的挡边做了可拆式的，输送不同粒度的物料时可以换不同高度的挡边，不用整台设备改结构，之前做的固定挡边，输送大块物料的时候卡得厉害，拆换挡边只要拧几个螺栓就行。这套结构做下来，现场转场不用吊装，两个人就能推着走，调整倾角只要松开铰接处的锁紧手柄，扳到需要的角度再锁死就行，不用动火切割，散粮、砂石、包装箱这些不同的物料都能适配，之前在粮库试用来倒粮，比固定皮带机省了一半的转场调整时间。
