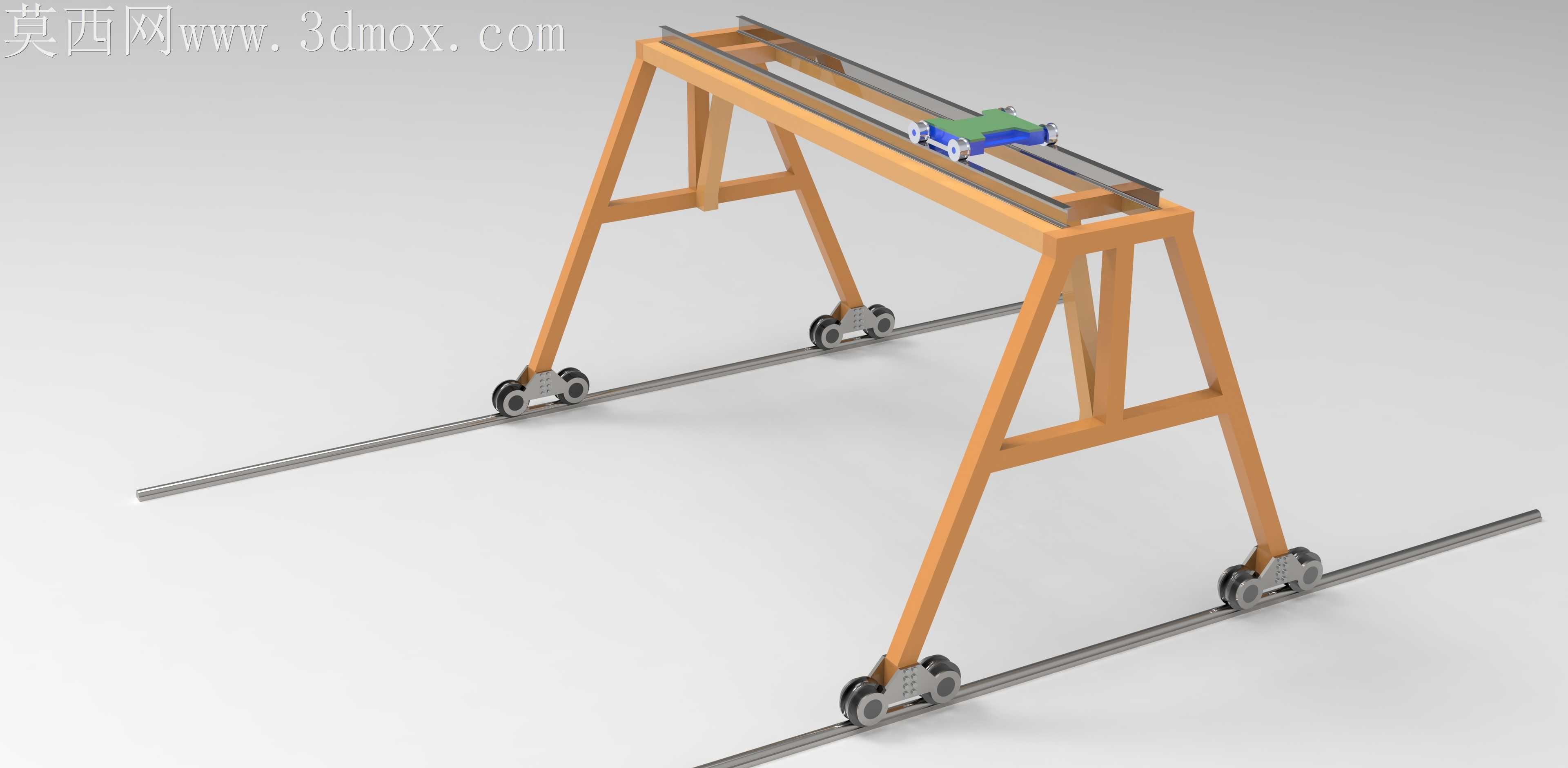

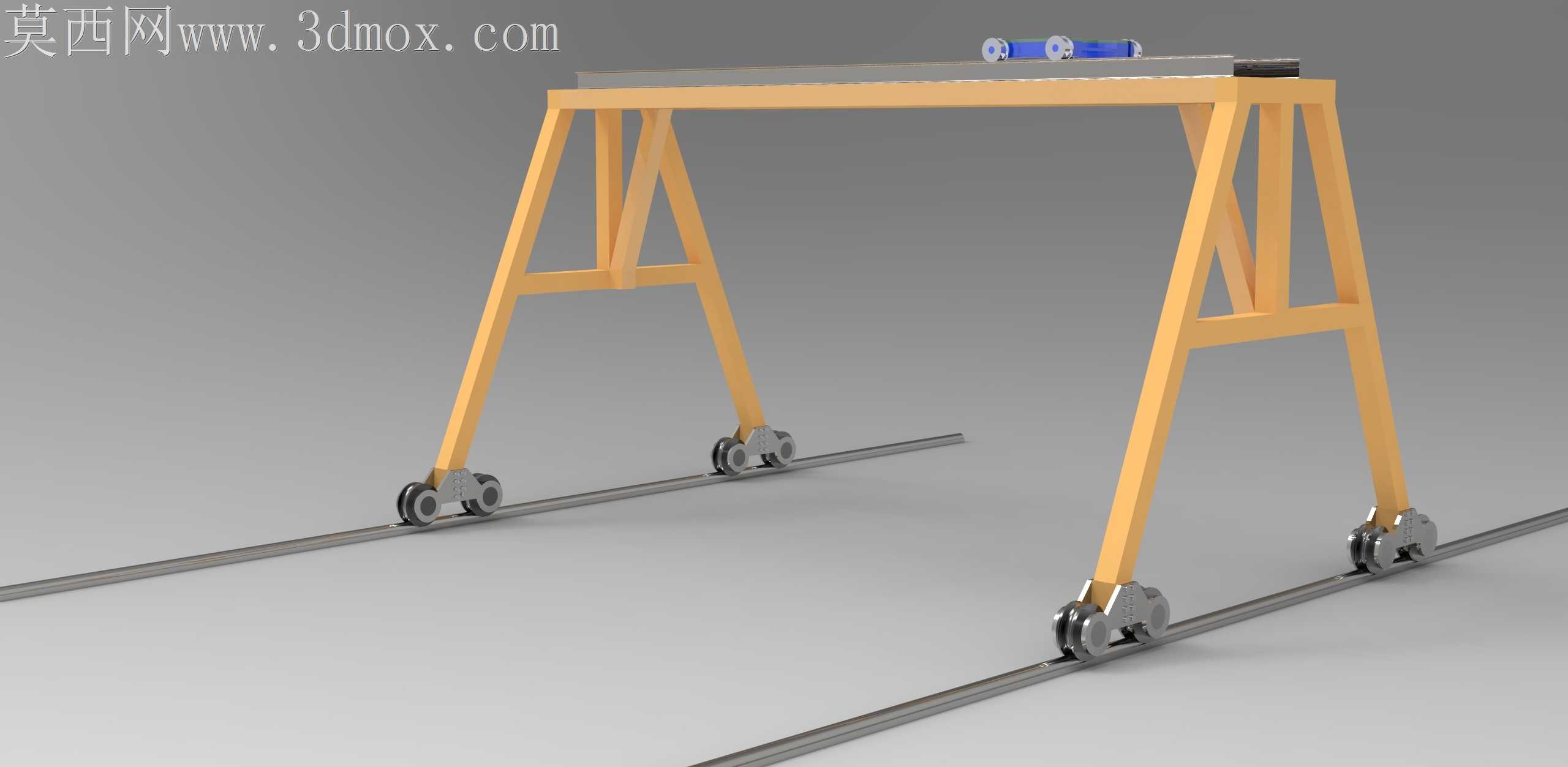

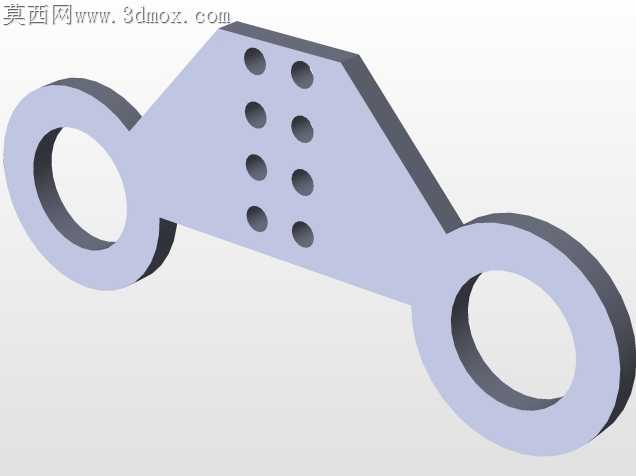

轻型轨道行走龙门式起重吊运设备

刚拿到车间下料的第一版支腿型材时，切口处的焊渣毛刺没处理干净，套进行走轮架的定位槽时卡了快二十分钟，后来特意在模型里把支腿底端的安装止口做了0.2mm的倒角，就是为了避免现场装配时反复修磨耽误工期。做这套结构的时候没照搬通用门式起重机的大截面主梁，毕竟是轻型工位吊运场景，额定载荷只做了五百公斤，把主梁的方管截面壁厚从常规的6mm减到了4mm，还在支腿和主梁的连接角处加了三角形加强筋，既省了材料成本，又能保证满载时主梁的下挠量控制在允许范围内，不会出现运行时小车卡滞的问题。

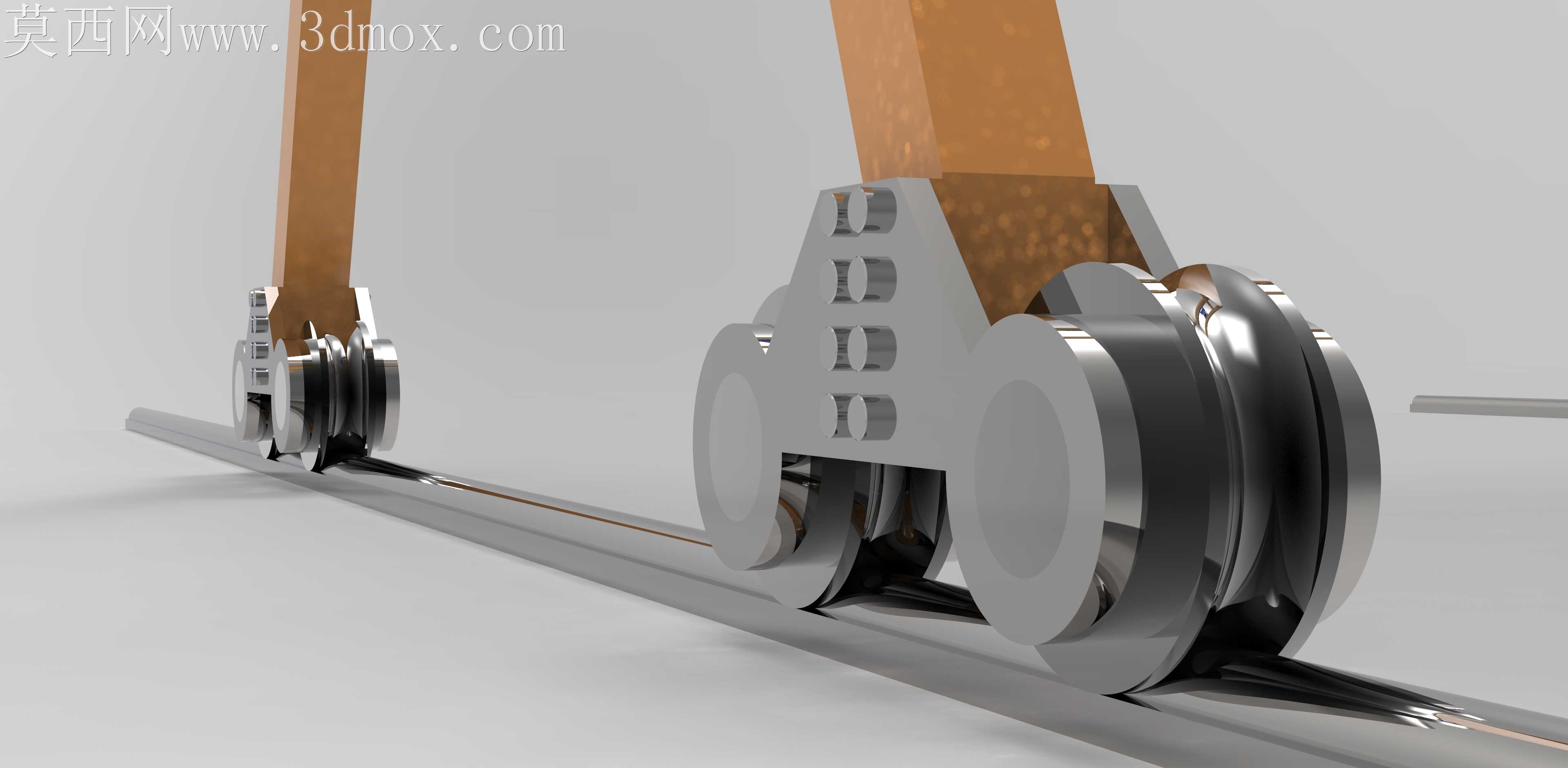

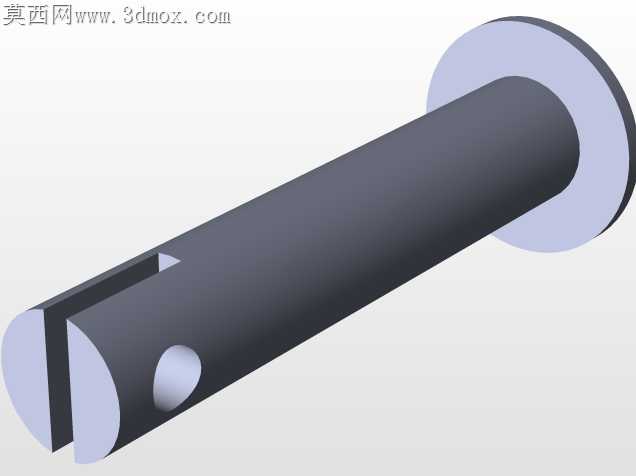

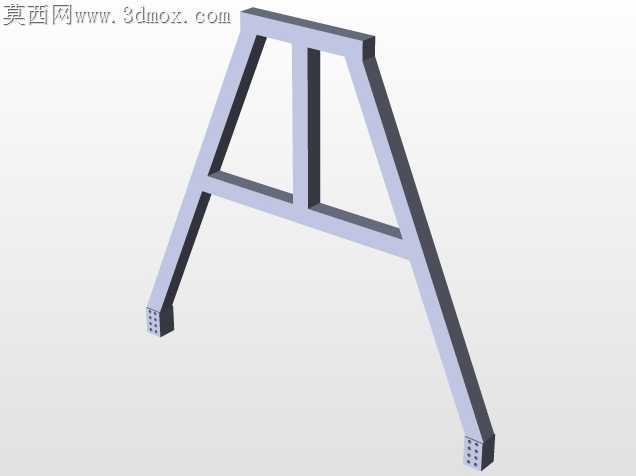

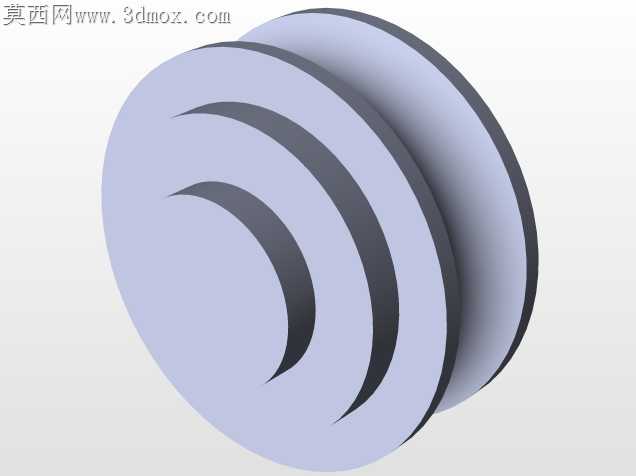

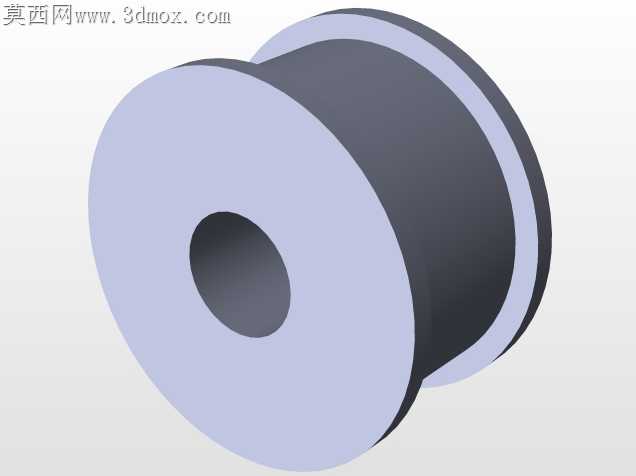

跨软件转档的时候出过一次问题，最初在结构件模块里建好的行走轮组件，导进渲染环境时轮轴的同轴度约束丢了，四个轮子有两个歪在轨道上，后来特意把每个行走轮的轮缘和轨道侧面的配合间隙留了1.5mm，就算现场安装时轨道铺设有轻微的直线度误差，轮子也不会出现啃轨的情况。之前实训带学生做类似结构时，有人把支腿做成了直上直下的方柱，结果侧向稳定性差，拉到额定载荷时支腿晃得厉害，这次特意把支腿做成了外扩的A字形结构，底部轨距比主梁宽度宽出四百毫米，空载时大车快速行走也不会有侧翻风险。

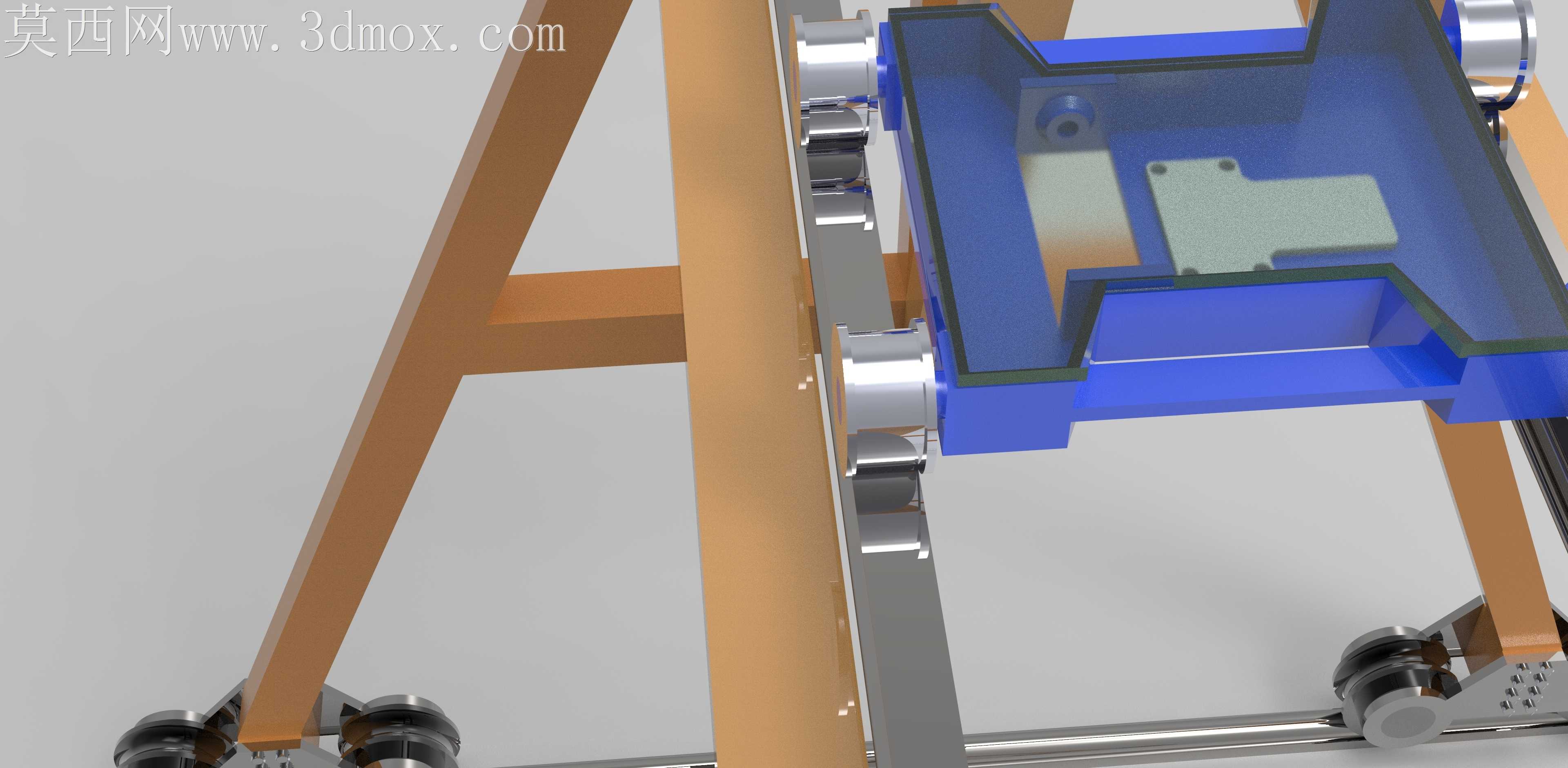

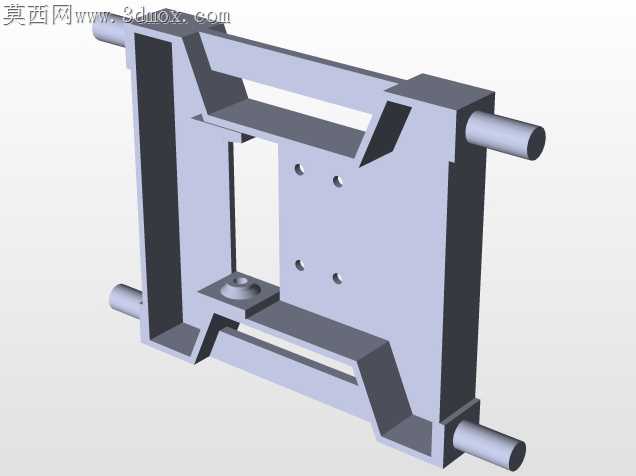

轨道面的接触应力之前算过，用的是普通Q235型材做行走轨道，轮子用45号钢调质处理，表面硬度打到HB220，就算每天满负荷运行八小时，轨道面的磨损量也能保证三年内不用更换。小车上的吊点位置特意做了居中设计，起吊时不会出现偏载拉弯小车架的情况，之前给客户做的同类设备有过因为吊点偏置，小车轮压不均导致轮子提前报废的问题，这次在模型里直接把吊点的安装孔位和小车的重心线做了重合标注，现场安装时不用反复调整位置。

支腿之间的横撑没做满焊连接，而是用了螺栓可拆卸结构，设备转场时能拆成几个部分运输，不用整体吊装，小吨位的叉车就能完成转运，之前做的焊接一体式结构，转场时得找吊车，光转运成本就多花了两千多。大车行走的驱动安装位留了标准的安装法兰，后续客户要加电动驱动时不用重新打孔，直接把减速电机装上去就行，不用二次改结构。
