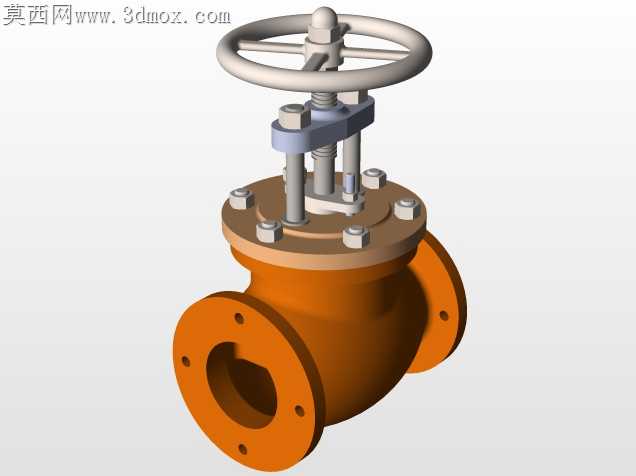

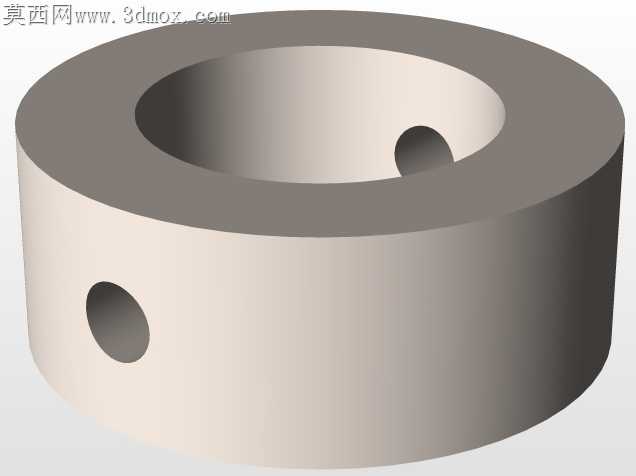

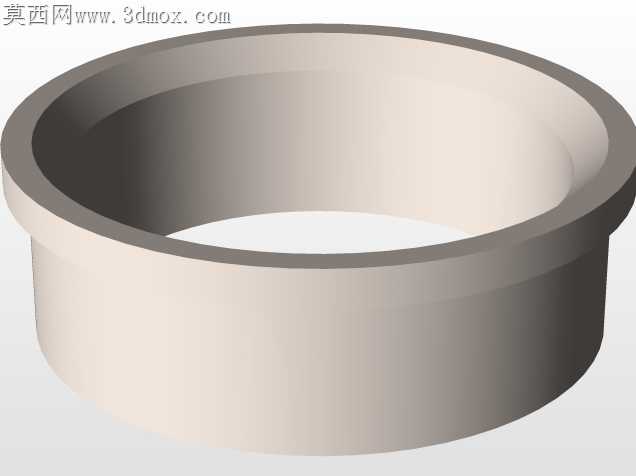

法兰连接式手动截止阀结构设计

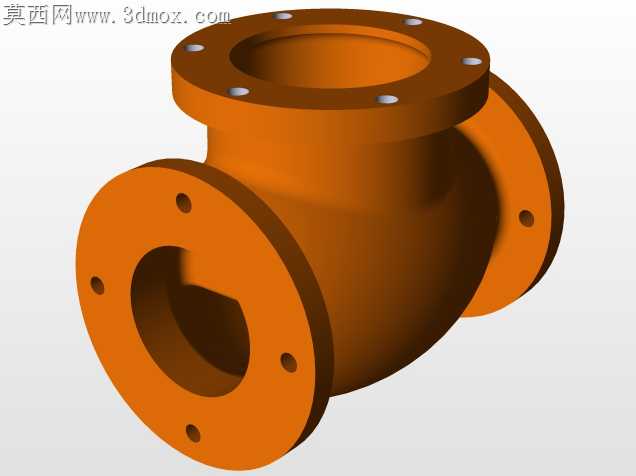

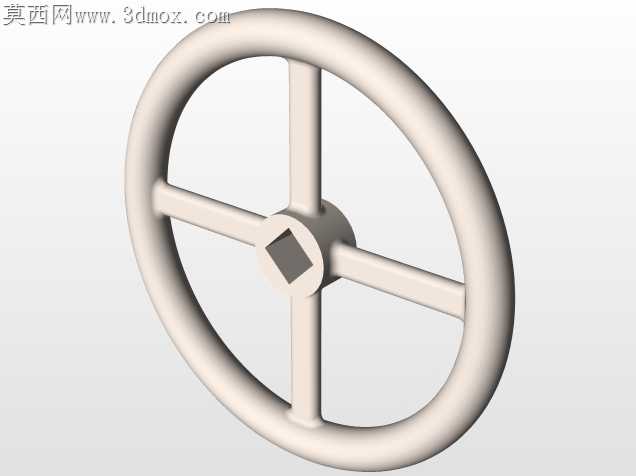

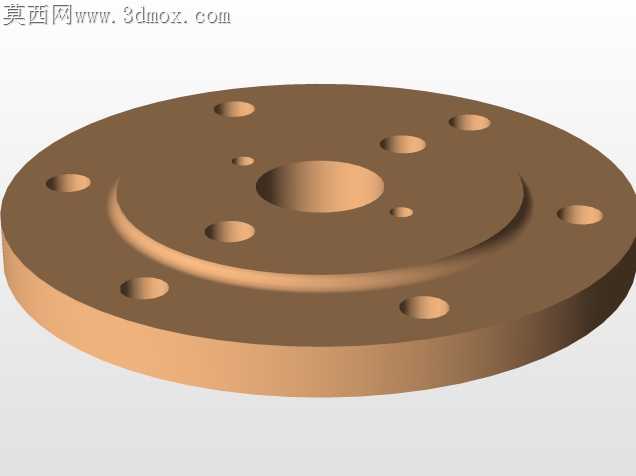

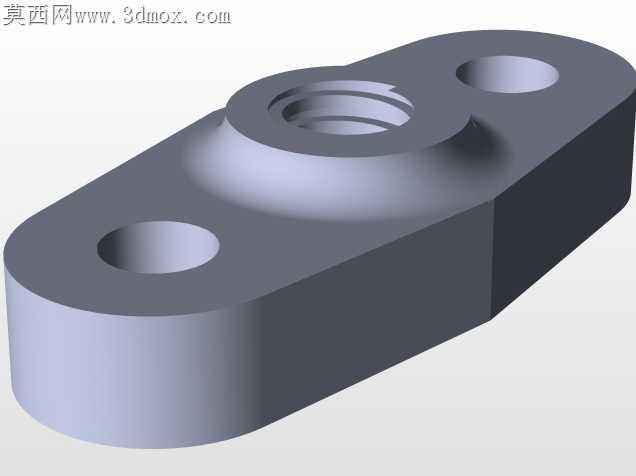

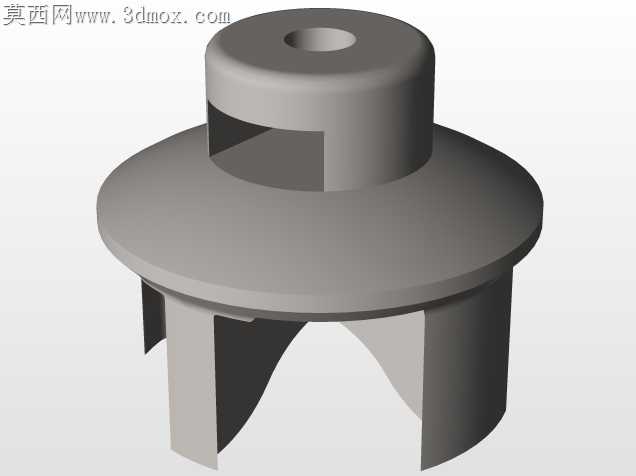

上次在车间帮师傅拆换旧管路截止阀的时候，发现老款阀座密封面因为长期受介质冲蚀，加上装配时阀杆同轴度没调准，开关不到三百次就出现了内漏，阀瓣和密封面的贴合痕迹歪了小半圈，那时候就想着重新捋一遍手动截止阀的结构细节。做这个模型的时候最先卡壳的是阀盖和阀体连接的法兰螺栓孔位，一开始按常规等距排布没考虑手轮操作时的扳手空间，模拟装配的时候发现靠近手轮支架的两个螺栓，套筒根本塞不进去，后来把相邻两个孔的夹角调了3度，才避开了支架的加强筋位置，不用额外削薄支架壁厚就能保证装配时的操作空间。阀杆的梯形螺纹部分一开始没留退刀槽，导入手轮连接的阀杆螺母做运动仿真的时候，螺母走到行程末端直接卡滞，后来在螺纹收尾处加了1.5倍螺距的退刀结构，还特意把阀杆和填料接触的那段轴面做了0.8的粗糙度要求模拟，避免实际使用时填料被轴面的加工纹路刮损出现外漏。手轮部分一开始做的是实心轮辐，算重量的时候比常规同口径截止阀手轮重了近两公斤，现场操作的师傅说开关久了手腕酸，后来改成空心轮辐加边缘防滑滚花，既保证了手轮的扭转强度，又把整体重量降了下来，滚花的纹理深度特意设成0.5mm，不会因为戴劳保手套操作打滑。跨格式转档测试的时候，一开始阀瓣的密封锥面因为曲面公差设得太松，导进其他工程软件的时候出现了面破碎，后来把密封面的曲面精度调到0.01mm，反复转了三次都没出现破面，还特意在阀瓣和阀杆的连接位置加了防转销结构，避免开关阀门的时候阀瓣跟着阀杆转动磨坏密封面。之前做实训作业的时候见过同学把阀体的流道做成直筒，实际流阻比标准截止阀大了近三成，这次特意把阀体内腔的流道做成平滑的圆弧过渡，顺着介质流向做了导流曲面，模拟工况的时候流阻降了不少，也减少了介质对阀体内壁的冲蚀。填料压盖的部分一开始做的是整体式，后来考虑到后期更换填料不用拆整个手轮支架，改成了对开式压盖，松掉两个压盖螺栓就能把填料掏出来更换，不用动上面的手轮和阀杆组件，后期维护省了不少功夫。做结构校验的时候特意模拟了公称压力下的阀体受力，把法兰和阀体连接的过渡圆角从R2调到R5，避免应力集中在焊缝位置出现开裂，阀杆的行程也做了限位，手轮拧到全关位置的时候阀瓣刚好压死密封面，不会因为拧过头把阀杆顶弯。
