二位五通气动空气电磁阀结构设计

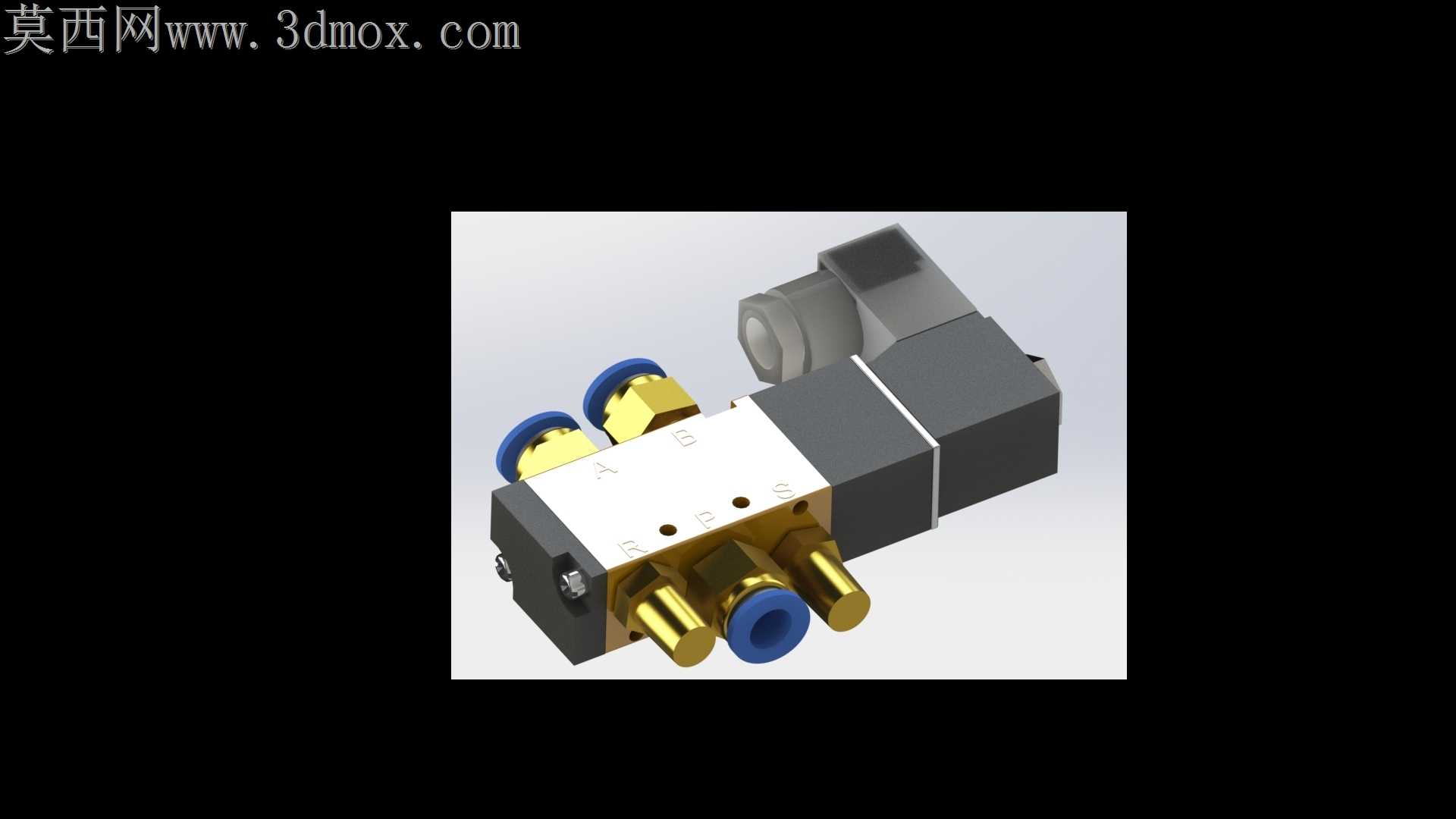

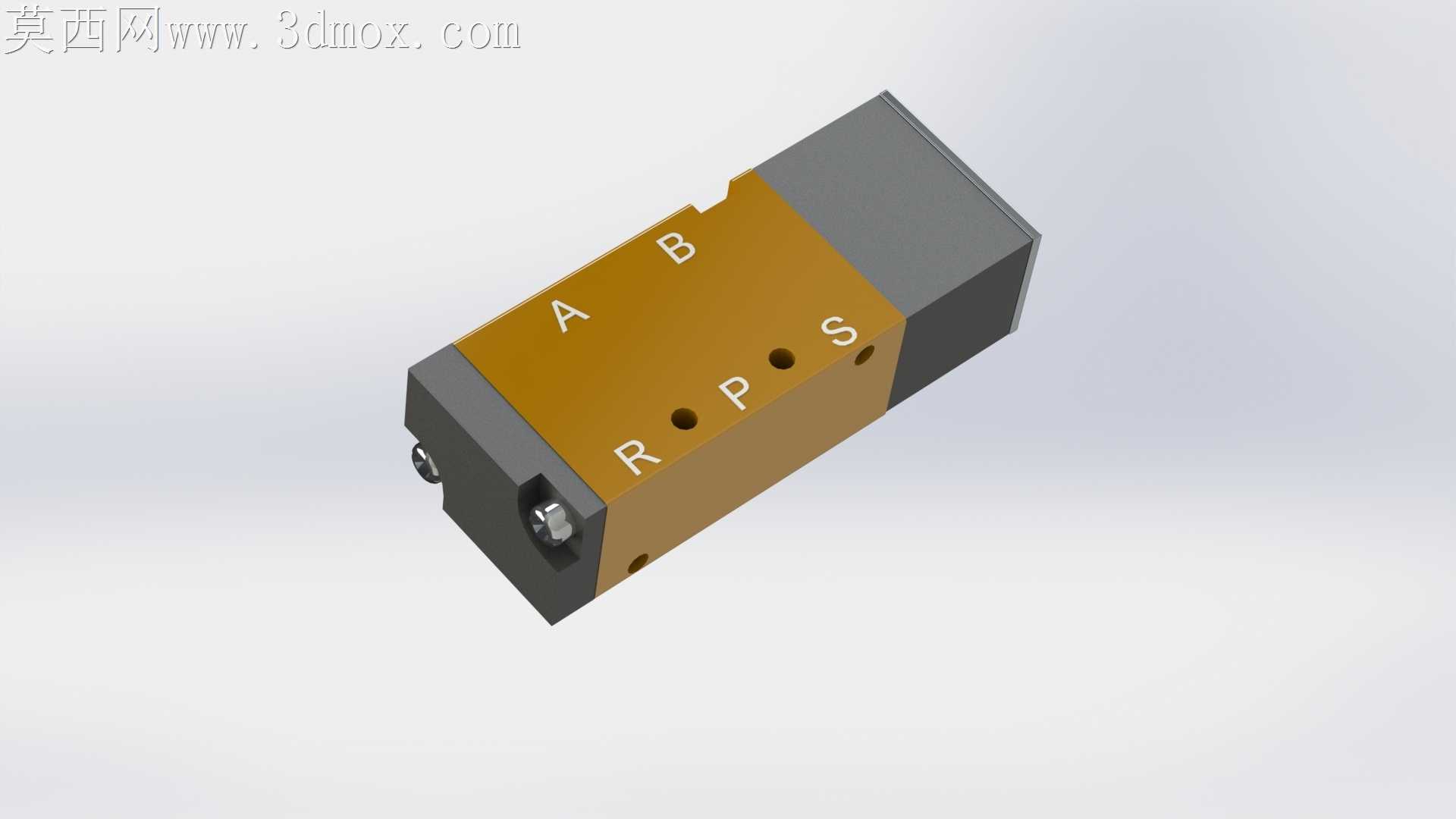

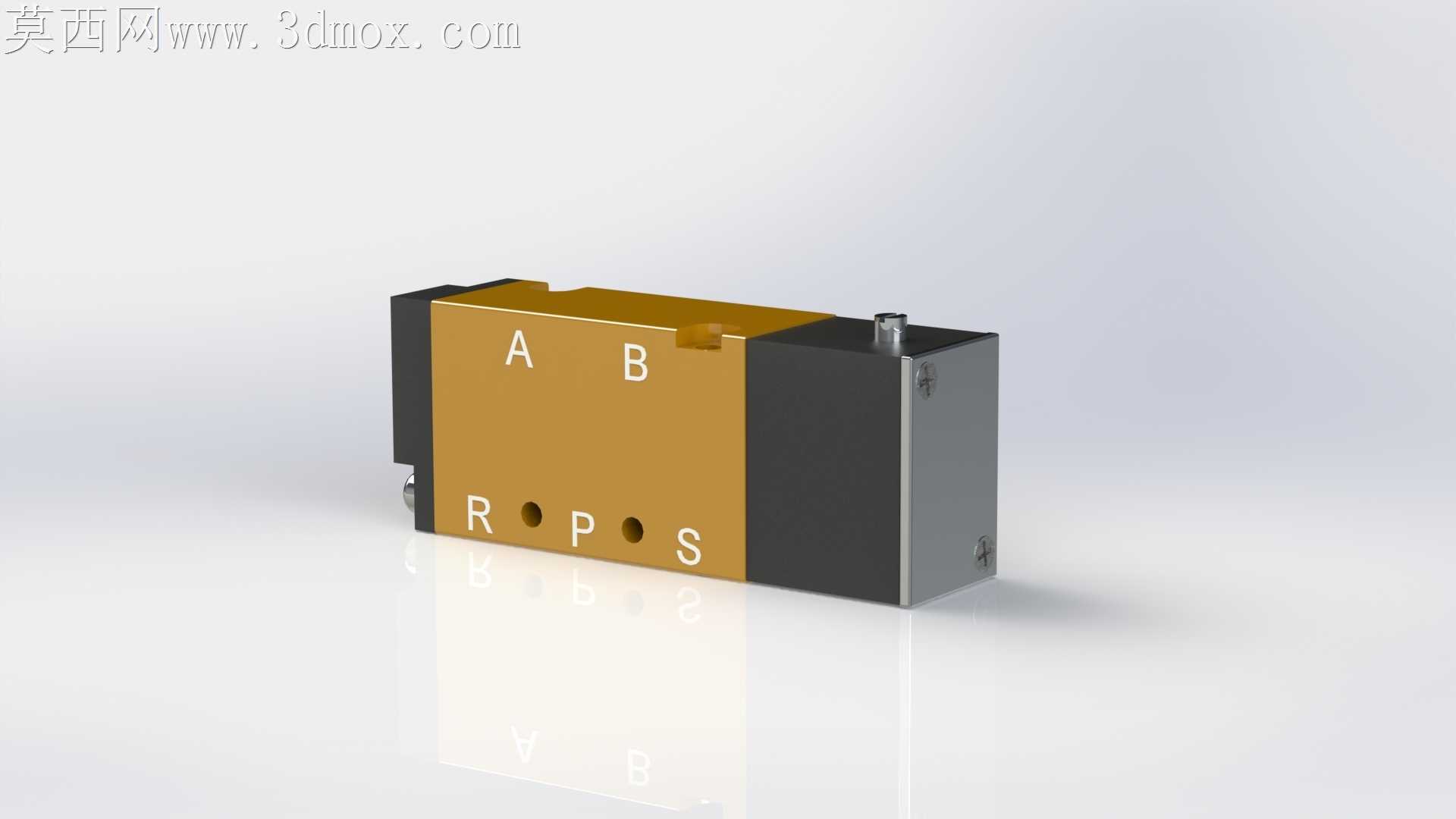

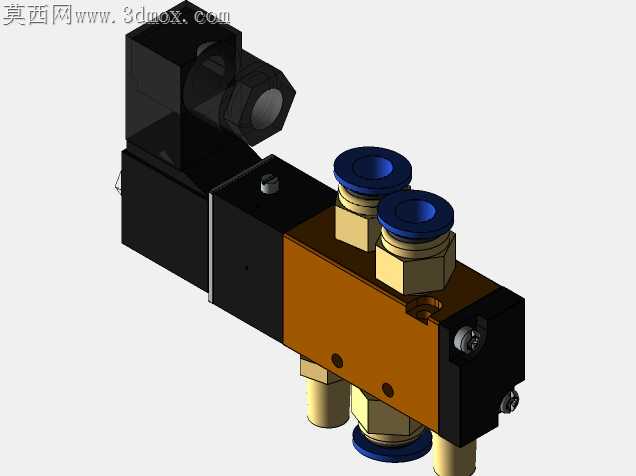

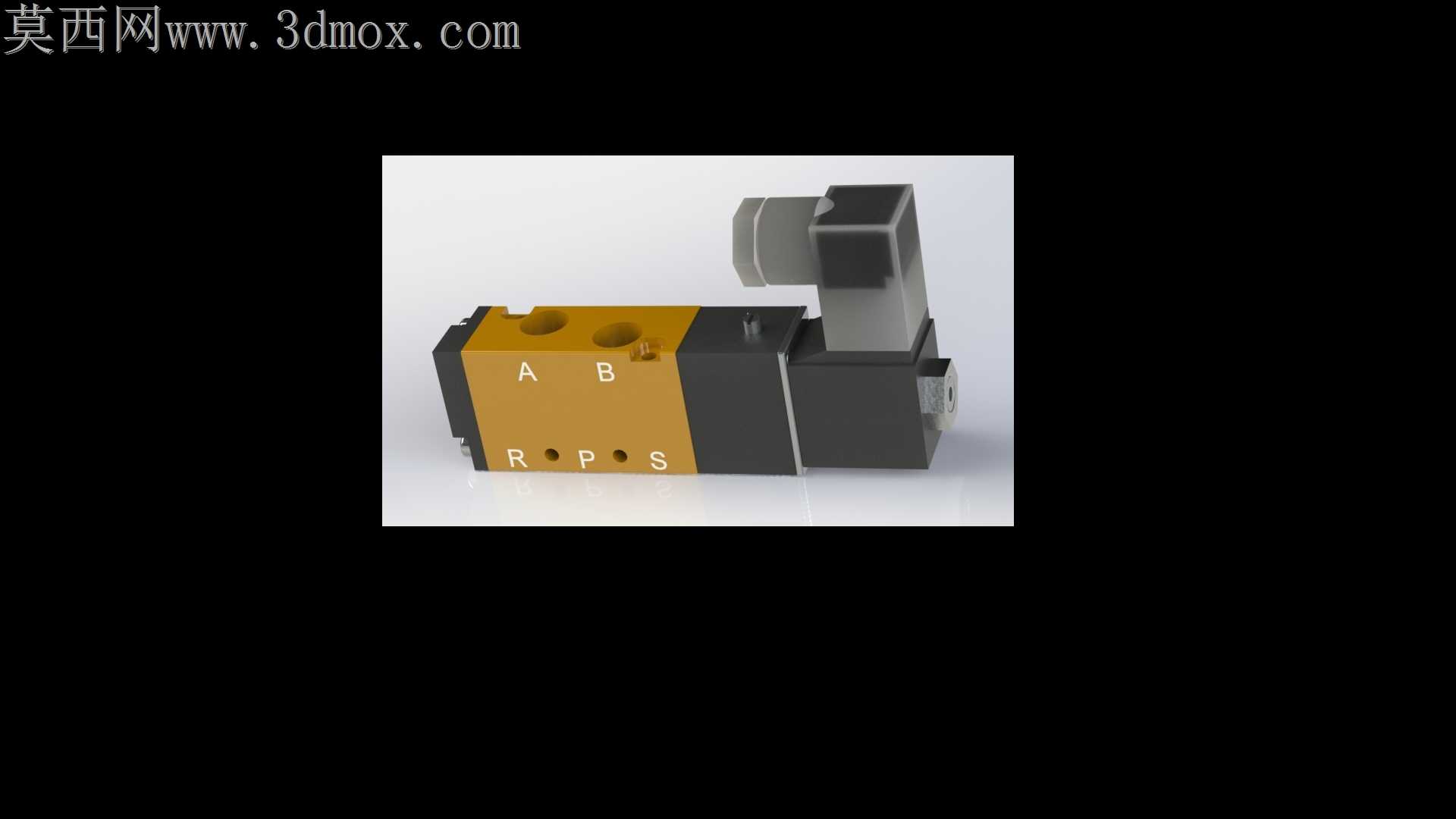

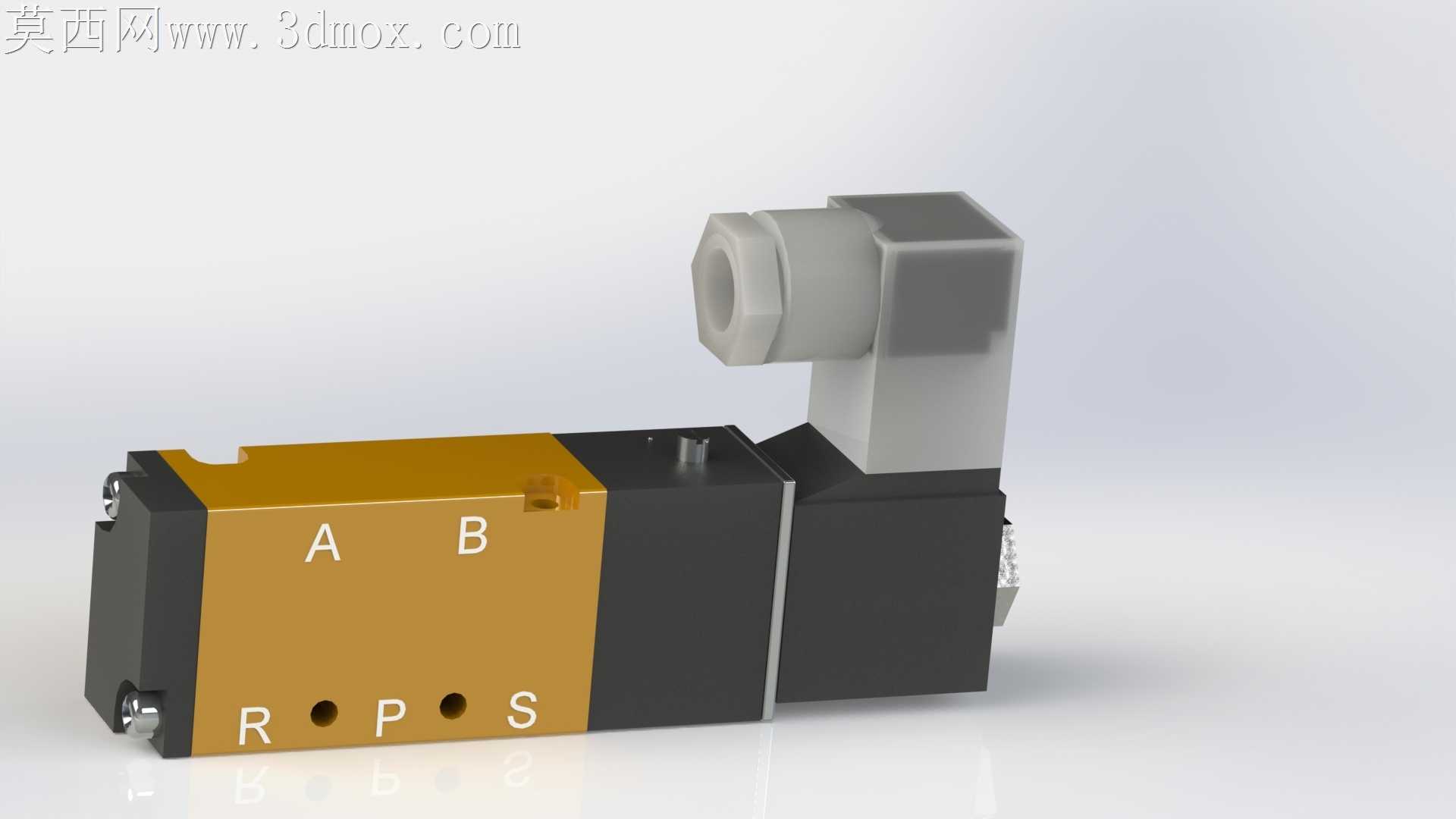

车间气动装配线最常出问题的点位，永远是快插接头和阀岛连接的密封位，硬管弯折应力拉扯接头根部，时间久了密封圈偏磨漏气，整线气压掉压连带工位动作延迟。这款二位五通阀的接头安装位做了1.2mm的凸台限位，快插接头拧入时端面抵到凸台就无法继续旋进，不会因为现场工人拧入过深挤碎内部密封垫，也不会因为旋入深度不够在带压状态下脱开。阀体主气道的内壁转角没有做直角清根，留了R0.8的圆弧过渡，压缩空气带的冷凝水和杂质不会在直角位淤积，冬天低温环境下不会因为积水冻胀堵死气路，日常维护时用压缩空气反吹就能把积留的杂质带出来，不用拆阀清理。线圈和阀体的连接位做了嵌入式定位槽，线圈套入阀杆后定位卡榫刚好卡进槽里，设备运行时的持续振动不会让线圈偏移错位，避免阀杆吸合不到位导致的换向卡顿。阀身上的气口标识做了0.3mm的凹陷刻字，不是印刷上去的，车间里的切削液、润滑油溅到表面也不会把标识泡掉，新员工接气路时不用翻手册对照，直接看阀体上的刻字就能区分进气口、工作口和排气口，接错气路的概率能降九成。排气口的位置特意留了消音器安装的外螺纹空间，不用额外加转接头就能直接拧上塑料消音器，排气时的尖锐噪音能降到70分贝以内，符合车间噪音管控要求。阀的安装孔位做了沉头设计，螺丝拧入后头部完全沉进孔里，不会突出阀体表面，多阀并排安装在阀岛上时，相邻阀体之间不会因为突出的螺丝头留缝隙，能节省阀岛的安装空间，紧凑排布也能缩短气路长度，减少气压损耗。内部阀芯的密封件选用了耐油丁腈橡胶材质，适配常见的气动回路润滑油气，长期往复运动不会出现橡胶溶胀卡滞的问题，阀芯和阀套的配合公差控制在0.02mm以内，换向时的内泄漏量控制在行业标准允许的最低值，不会因为内泄导致回路保压失败。线圈的接线端做了翻盖式防护盖，接线完成后把盖子扣上，能挡住车间里的金属粉尘和切削液溅入接线端子，避免短路烧线圈的故障。
