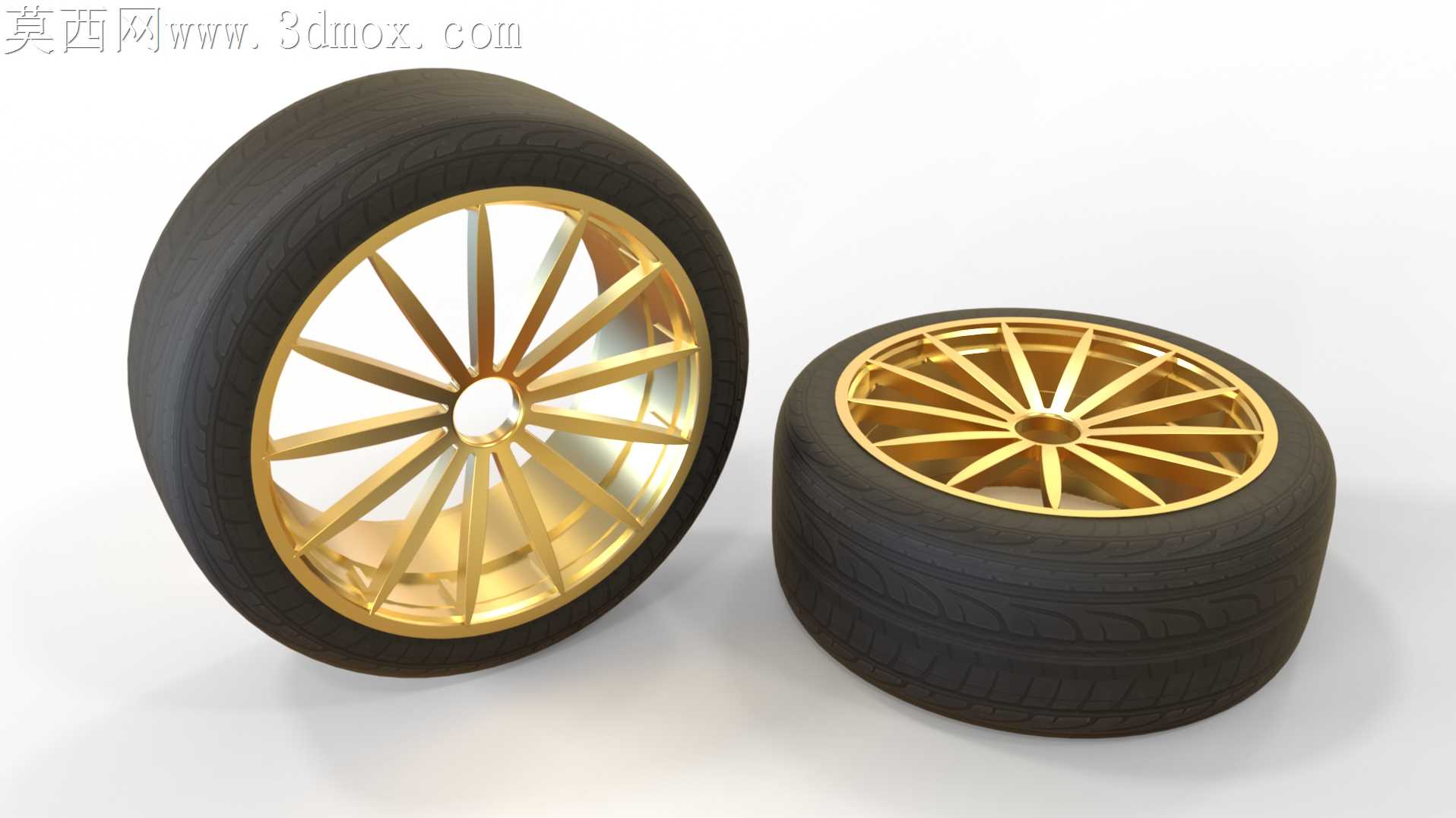

金色多辐条汽车轮毂带轮胎外观设计

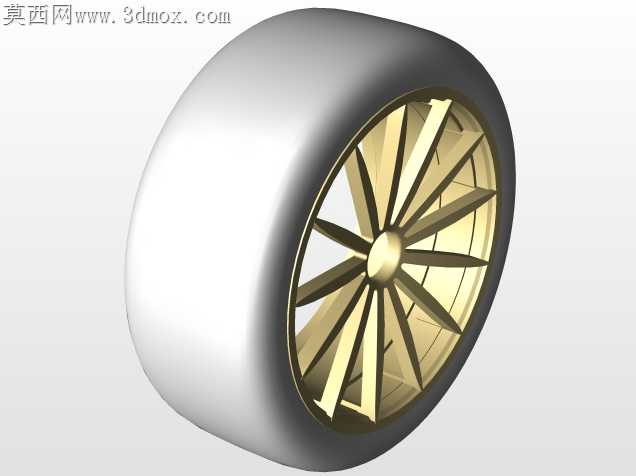

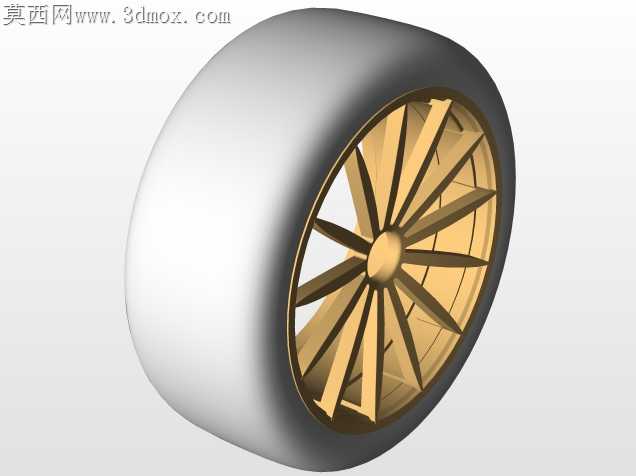

刚拿到这套轮组的手板样件时，胎侧合模线的毛刺比预想的厚了0.2mm，打磨时特意留了点余量，避免破坏胎侧的排水槽棱边精度。轮辐的金色电镀层做了三次打样才定版，第一次做出来的亮面反光太散，是因为辐条曲面的G2连续没做顺，转角处的曲率突变导致电镀后光线折射乱，后来把辐条根部的过渡圆角从R1.2调到R1.8，既保证了电镀层的附着均匀度，也让亮面的放射感更顺。

装配的时候特意卡了轮毂和轮胎的配合公差，胎圈座的直径公差压到了0.1mm以内，之前试装的时候有过公差偏大导致充气后慢漏气的问题，这次在胎唇接触的位置做了一圈微凸的密封筋，不用额外涂密封胶就能保证气密性。跨软件转档的时候踩过坑，一开始把模型导去做渲染的时候，胎面的花纹块出现了碎面，是因为不同软件对NURBS曲面的公差识别不一样，后来把胎面花纹的细碎曲面做了缝合公差统一，转成通用格式后就没再出现破面问题。

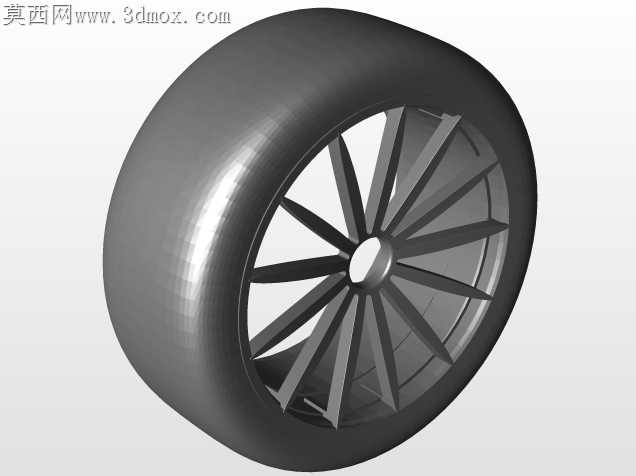

做结构取舍的时候，轮辐的厚度一开始做的是8mm，做轻量化仿真的时候发现应力集中在辐条和轮辋的连接位置，后来把辐条做了渐变厚度设计，靠近轮心的位置厚9mm，靠近轮辋的位置收窄到6mm，既保证了侧向受力的强度，也把整体重量降了12%。胎面的花纹沟深度做了7.8mm，兼顾干地抓地和雨天排水性能，花纹块的边角做了0.3mm的小圆角，避免日常行驶时小石子卡进花纹沟里磕坏橡胶。

轮心的安装孔位做了通用的5孔适配设计，孔位的位置度公差控制在0.05mm，装车的时候不会出现孔位对不上的问题。一开始想在轮辐背面做偷轻的凹槽，后来考虑到电镀的时候凹槽位置容易积液导致镀层不均，就把背面改成了平滑的弧面，虽然重量多了不到200g，但电镀后的成品良率提了近30%，量产的时候反而更划算。胎侧的标识区域留了平整的安装位，后续可以丝印品牌标识或者规格参数，不用再额外做曲面贴合处理。
