复古木质C形压胶夹持工具结构设计

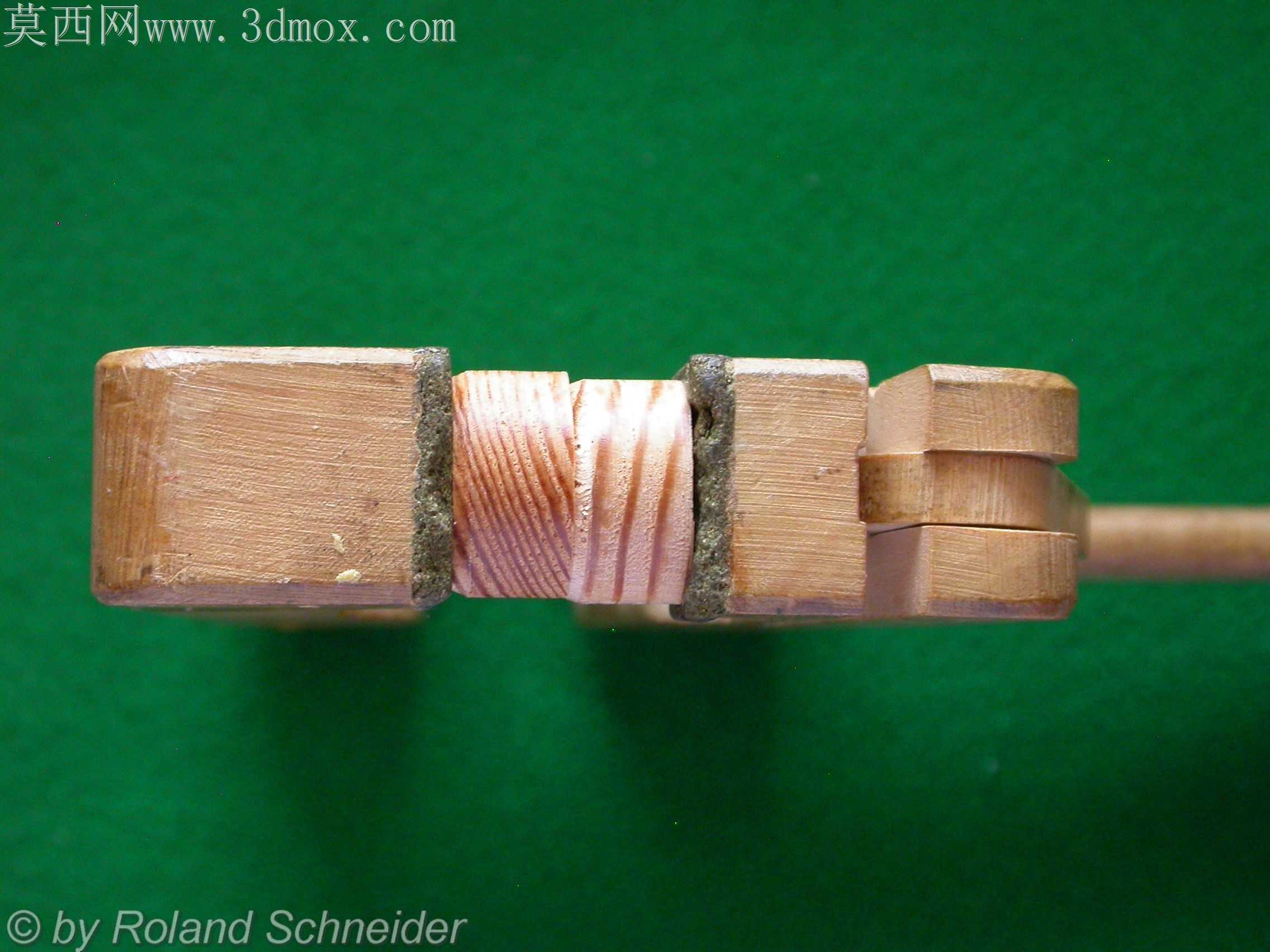

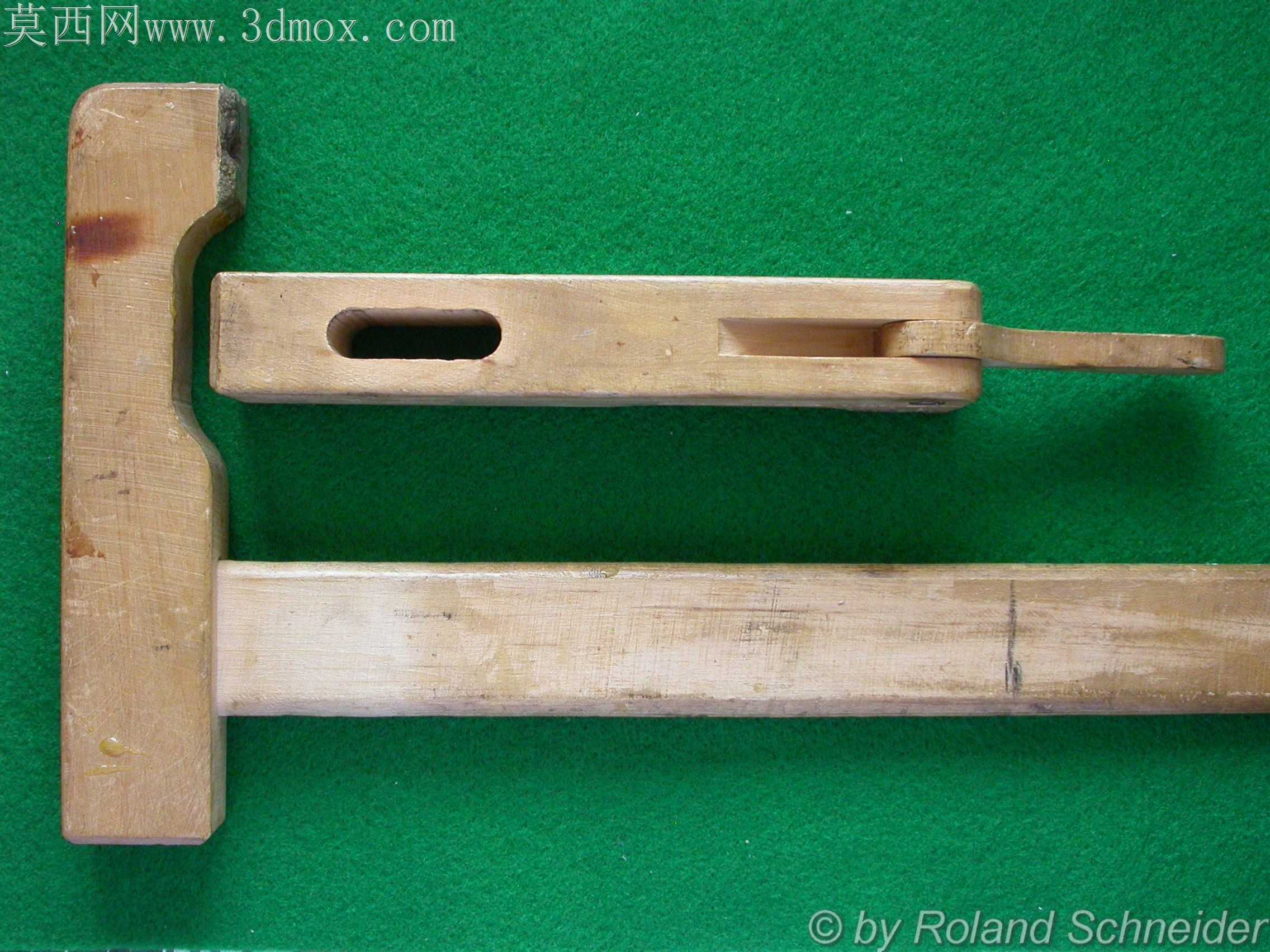

最早打样这批夹件的时候，硬枫毛料切出来的长边料总有0.12mm的翘曲，卡入夹身滑槽的时候总在中段卡滞，后来顺着木纹走向调整了下料角度，把滑槽的配合公差放宽到单边0.08mm，既保留了滑动的顺畅度，又不会出现夹合时的晃量。胶垫的嵌槽一开始开得太深，泡棉胶垫压进去之后高出夹持面不到1mm，压合软木工件的时候总留不下足够的缓冲形变空间，反复调了三次铣深，最终把胶垫露出高度定在1.8mm，哪怕是压带薄木皮的饰面板，也不会在表面压出硬凹痕。

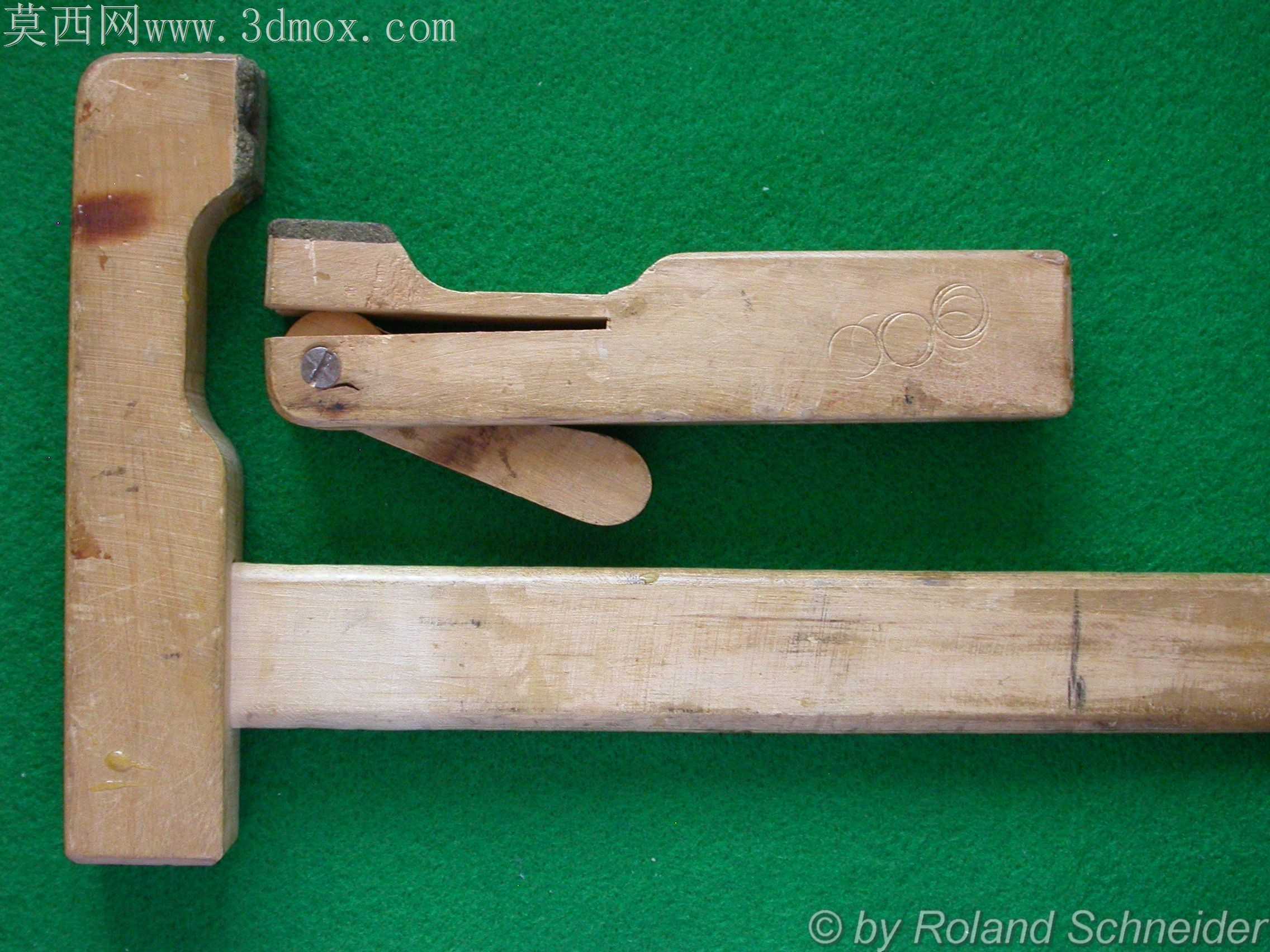

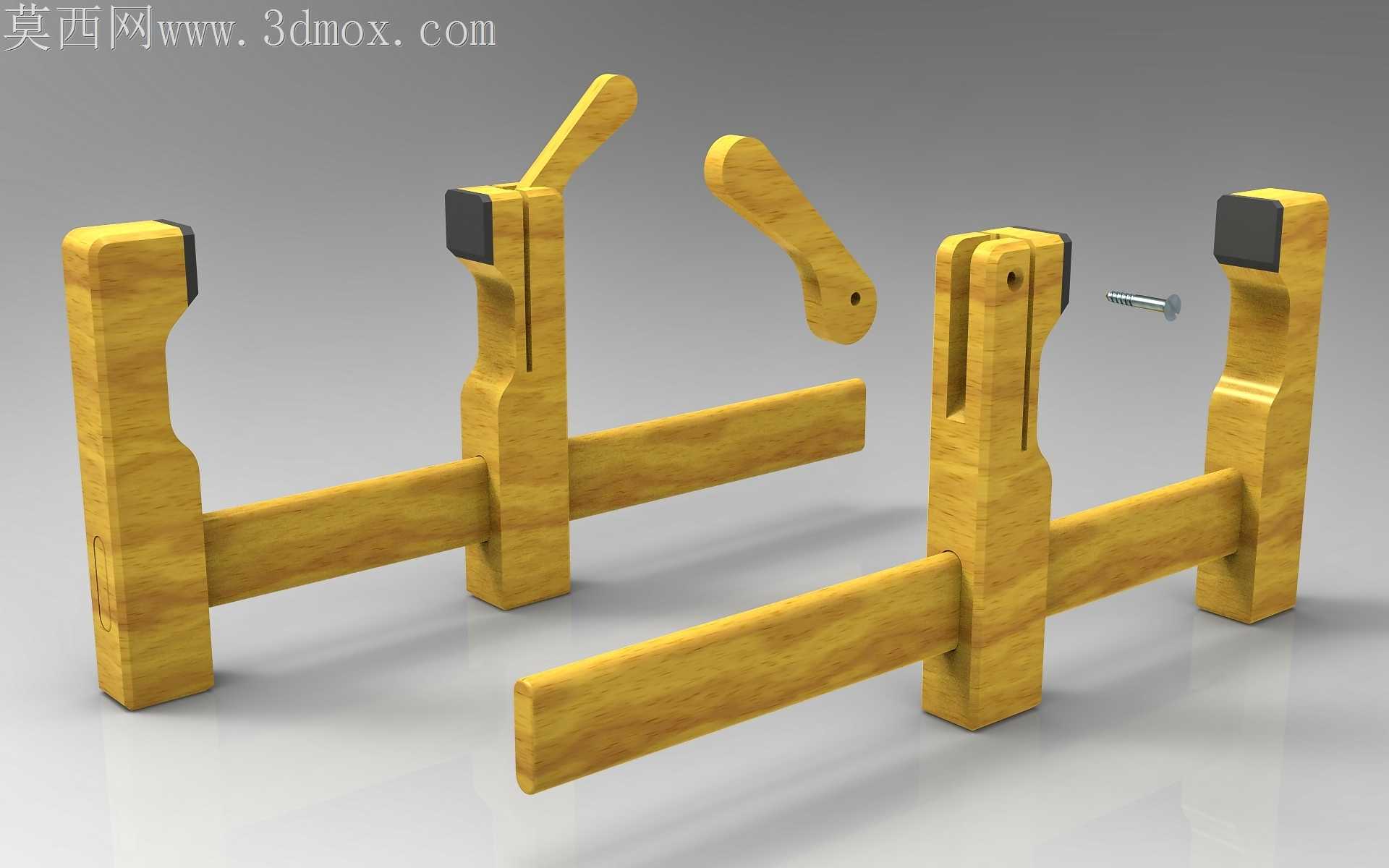

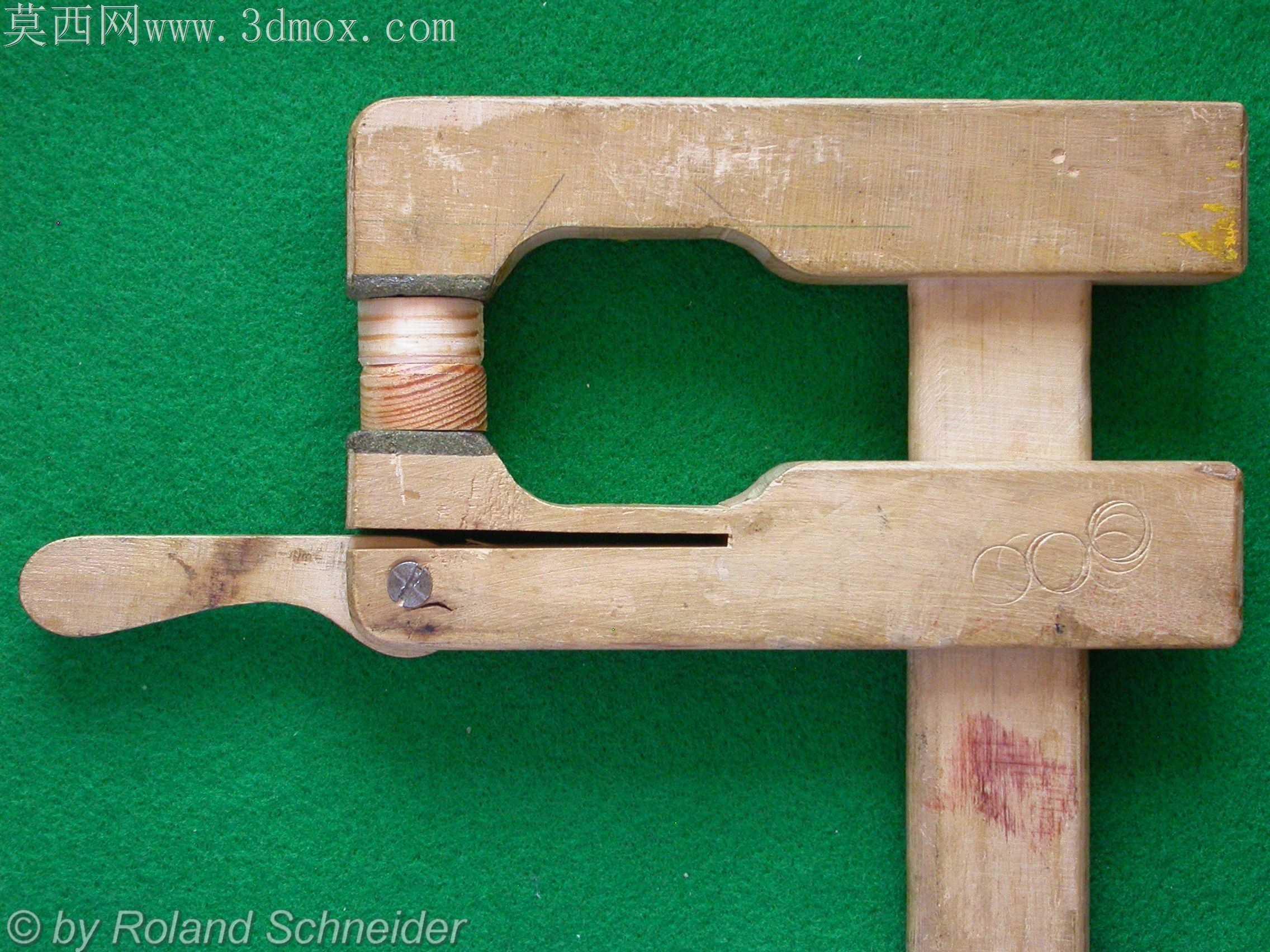

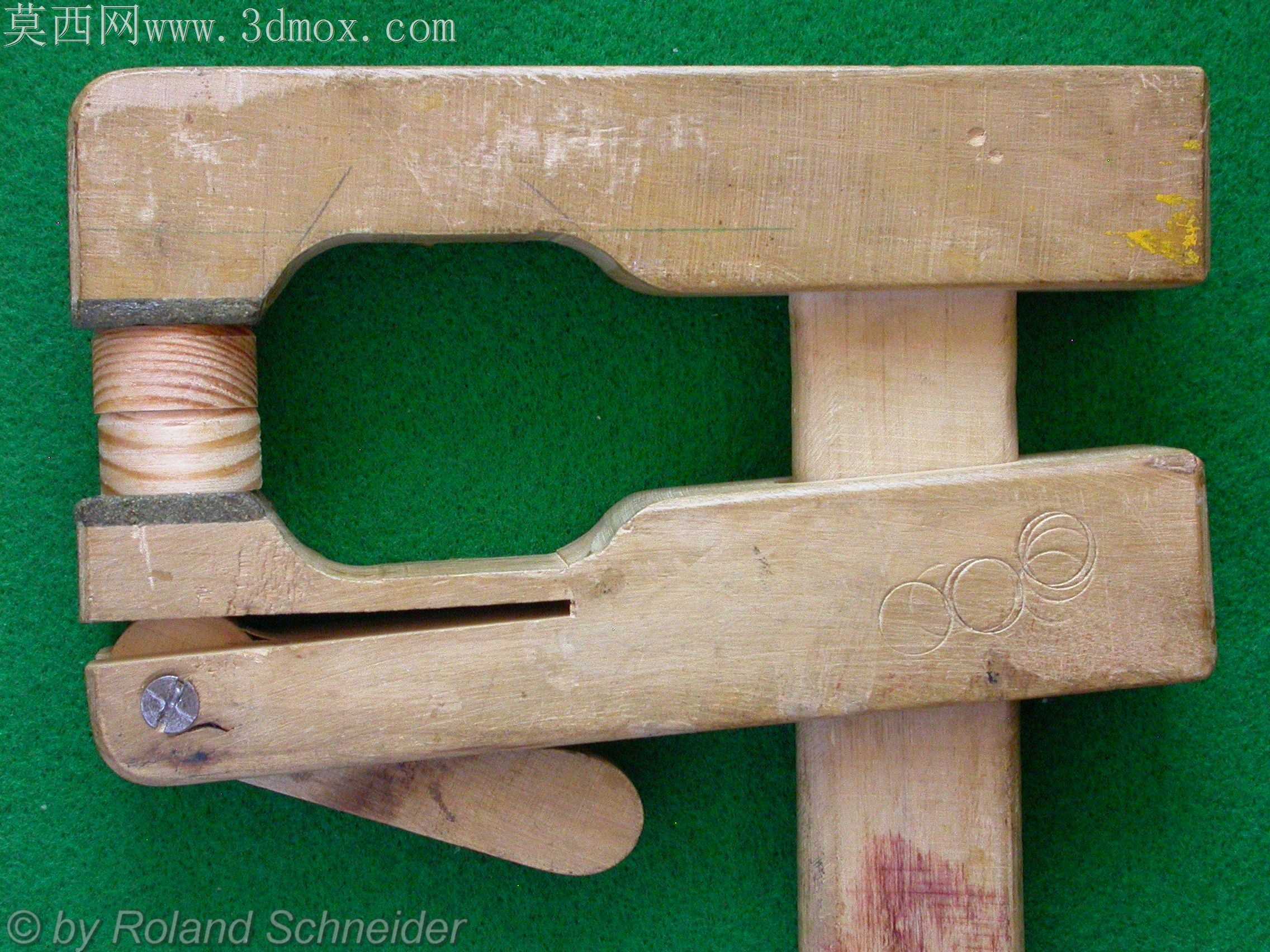

这套夹的核心是偏心锁止的杠杆结构，没有用一颗金属螺丝，全靠木料本身的榫卯咬合实现锁止，一开始做的偏心轮轮廓弧度太陡，压到最大夹持行程的时候会直接卡死，扳不动也松不开，后来把偏心段的圆弧过渡做了15度的缓角，锁止的时候能稳稳卡在自锁临界点，不会因为木料的轻微回弹松脱，松开的时候只要轻扳手柄就能快速脱开。长短两款夹身的受力点我特意做了加厚处理，之前试做的薄款夹身在压合40cm宽的拼板时，长杆中段出现了轻微的弯折形变，后来把受力段的厚度加了3mm，同时在杆身背面做了浅圆弧的加强筋，既没增加太多重量，又把抗弯强度提了近四成。

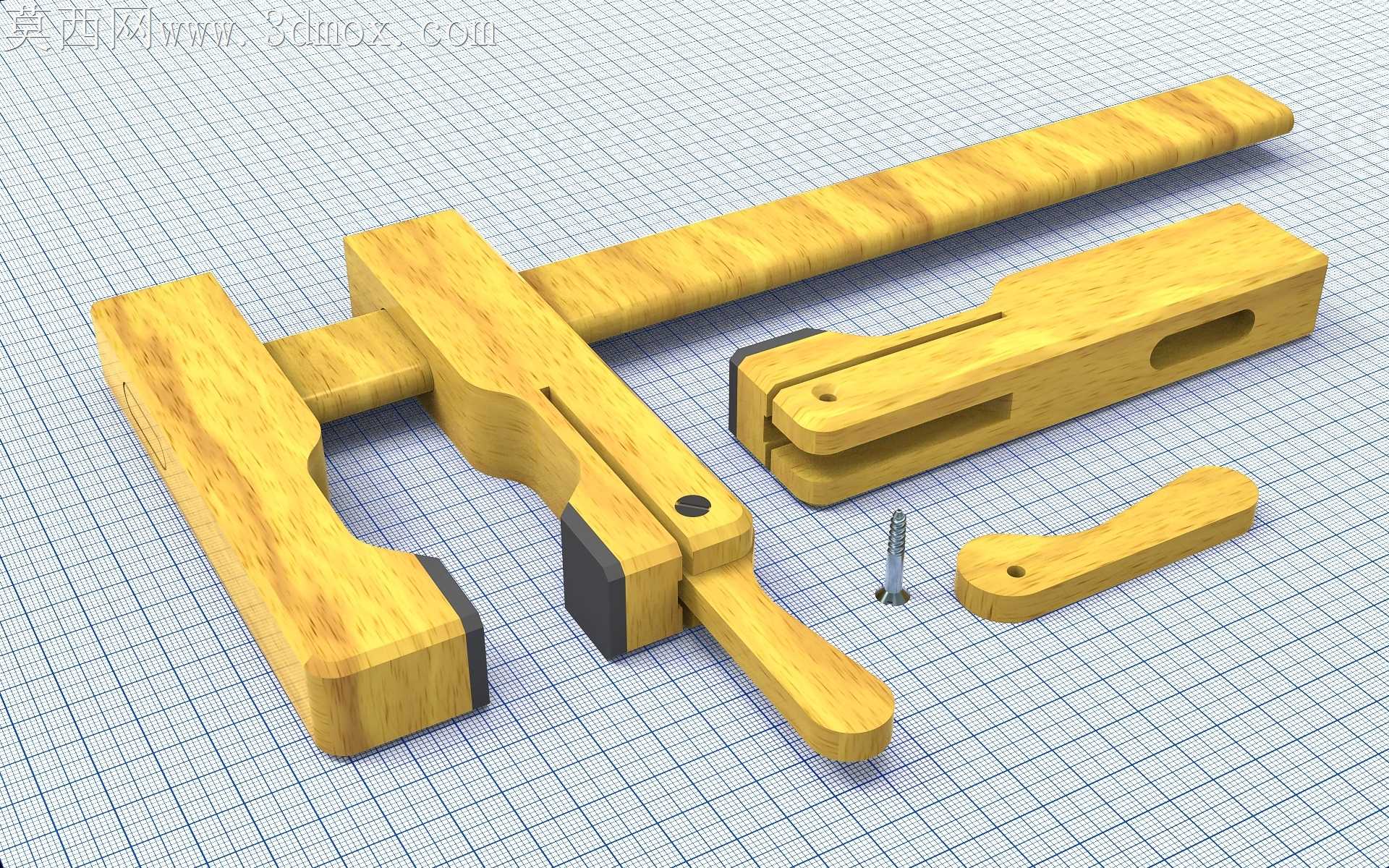

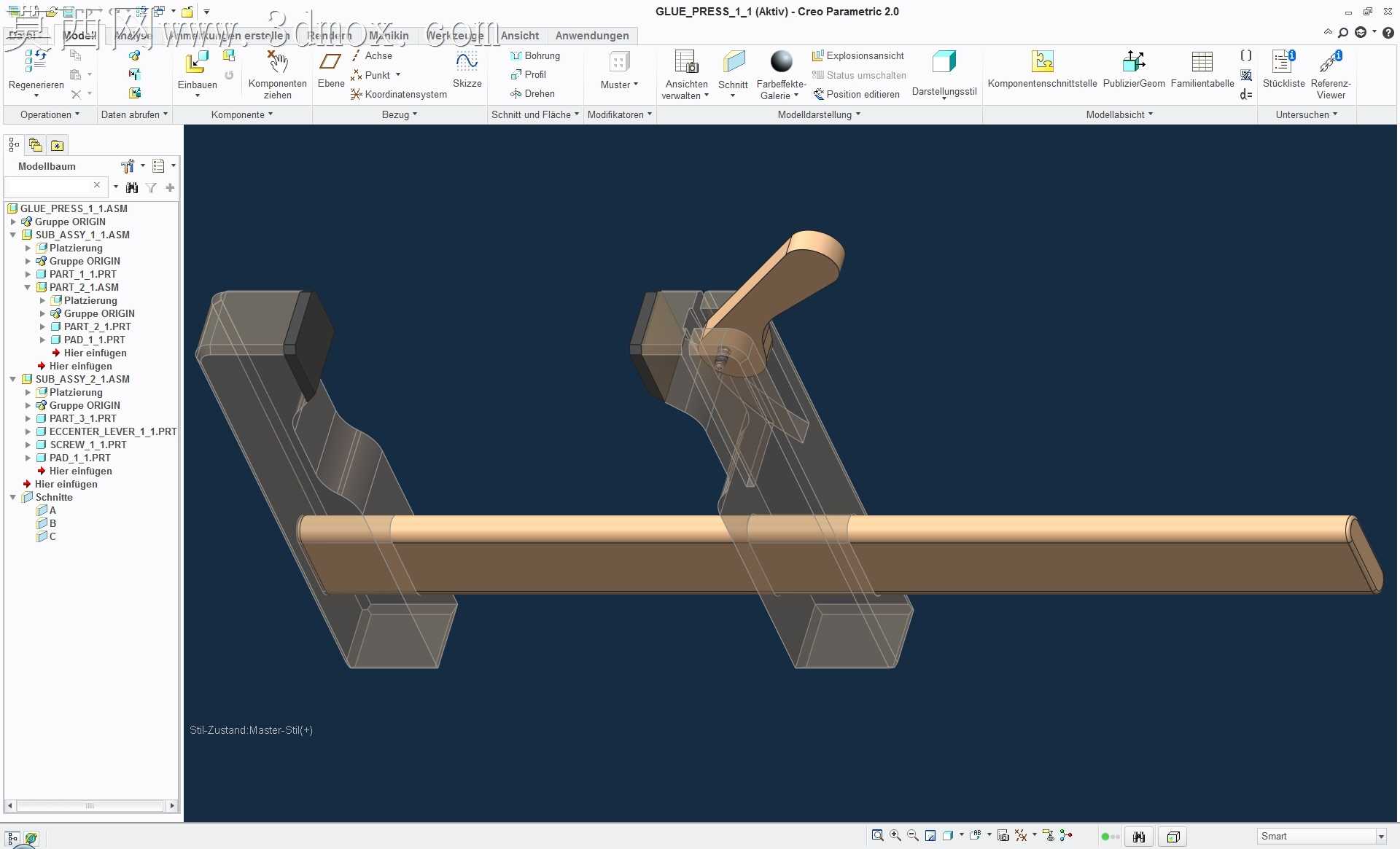

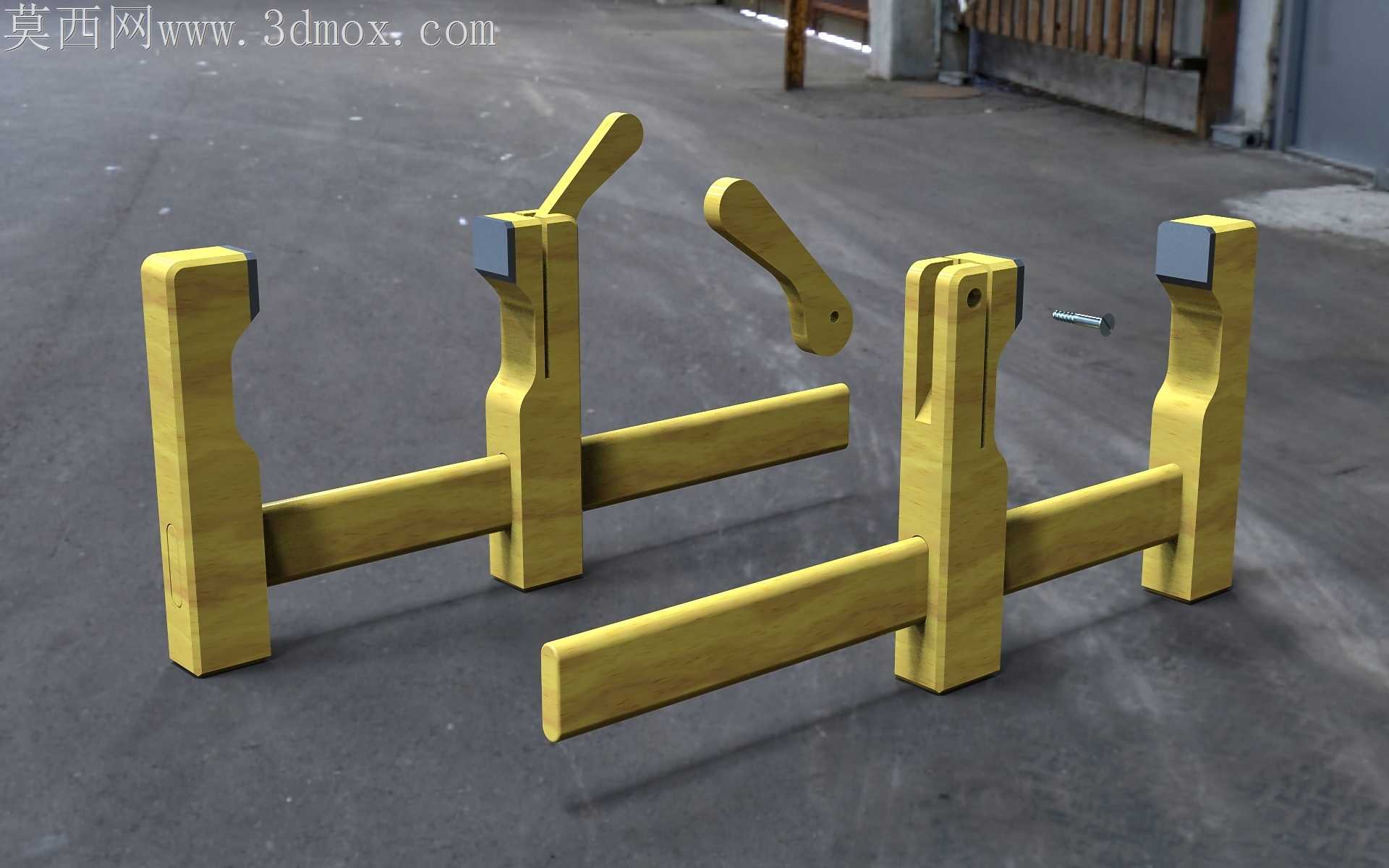

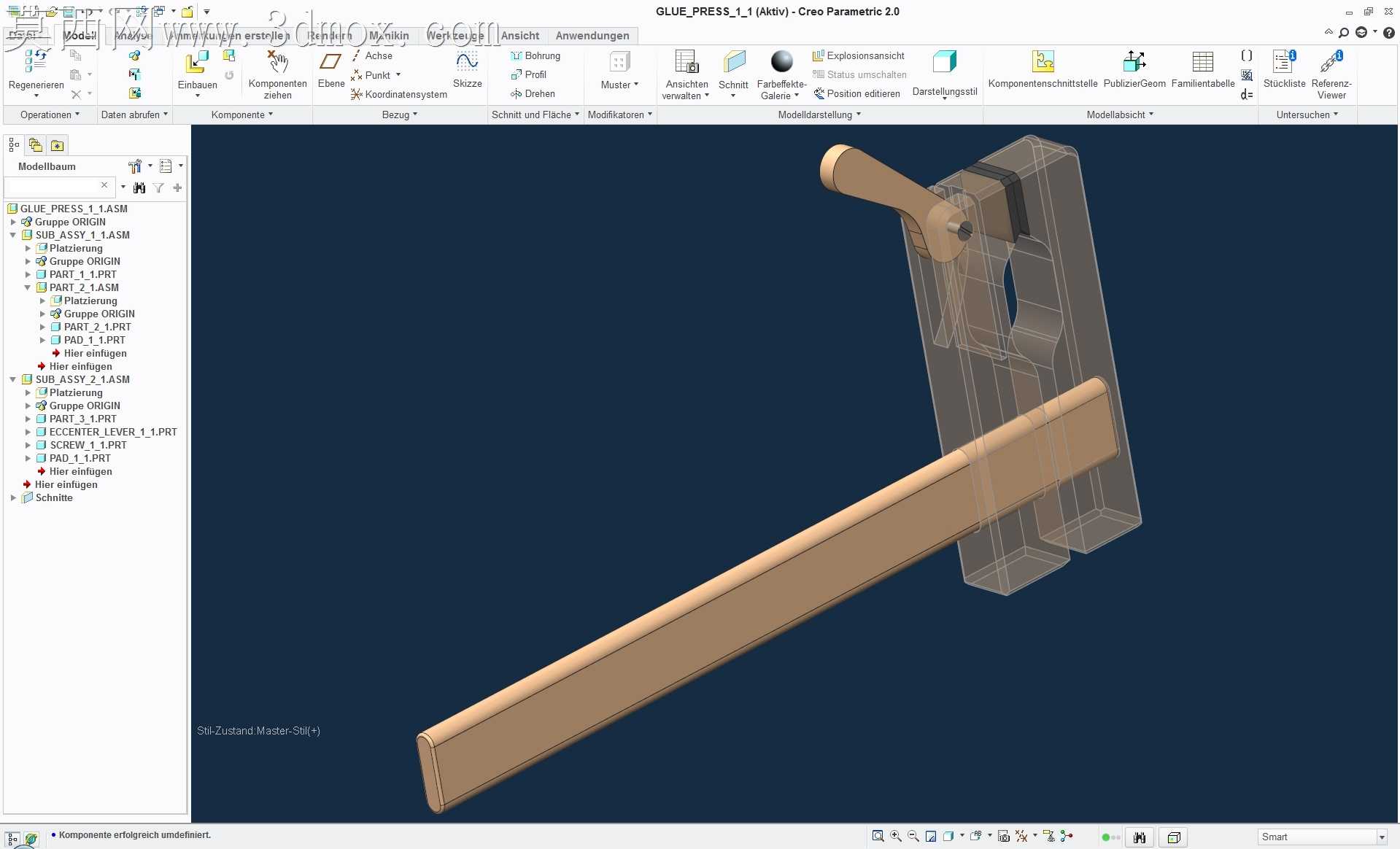

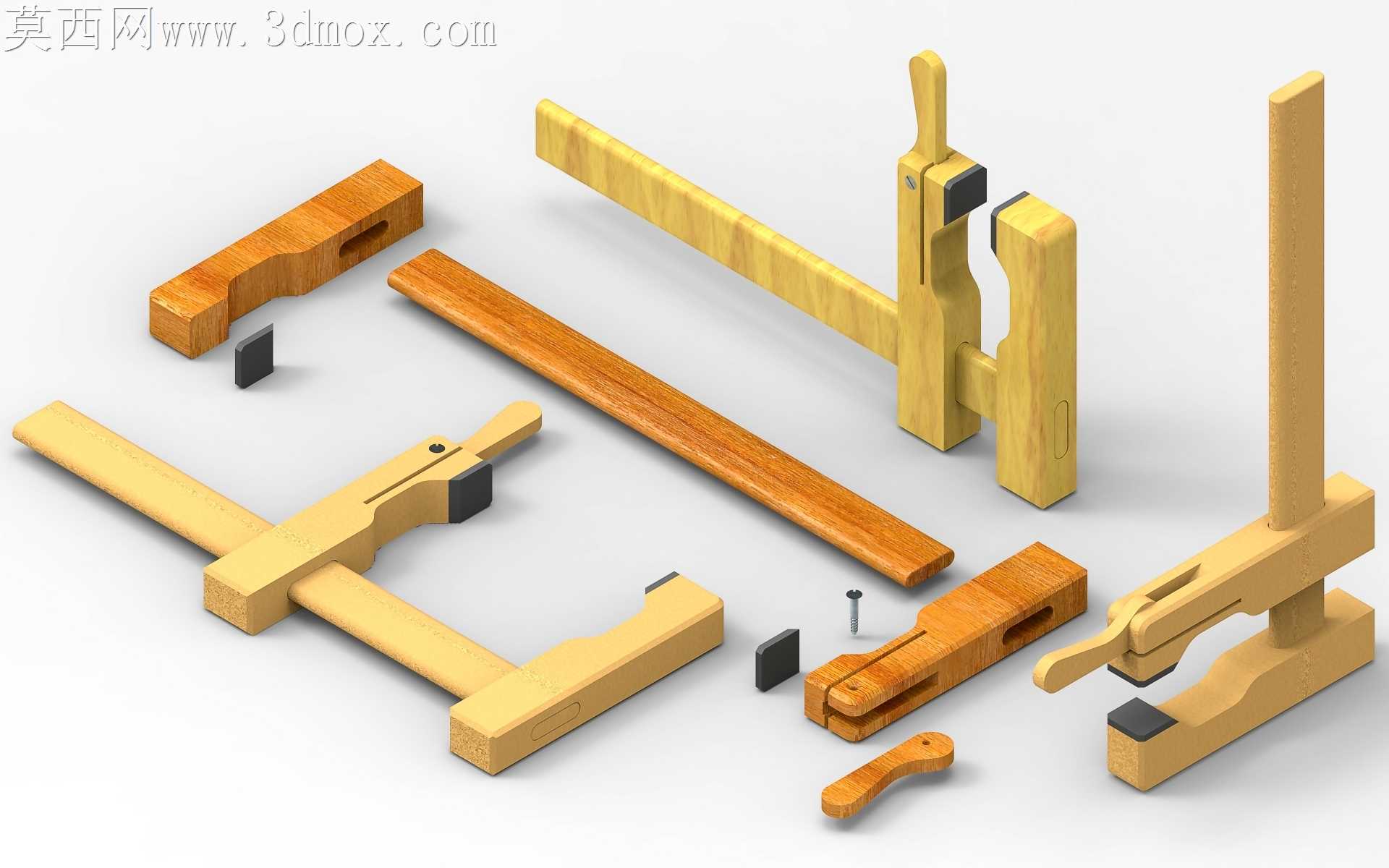

做转档校验的时候，一开始把装配体导进通用格式里，胶垫的软质材质属性总丢失，渲染出来和硬木质感混在一起，后来单独给胶垫件分了独立的图层，单独赋了哑光泡棉的材质参数，渲染出来的成品图能清晰区分木质主体和缓冲胶垫的质感。夹头的活动销孔一开始是垂直钻的，装配之后手柄扳动的时候总蹭到夹身侧壁，后来把销孔的角度偏了2度，扳动手柄的时候全程和夹身保留0.5mm的间隙，长期使用也不会磨出毛边。不同尺寸的夹件我做了统一的榫头规格，小夹的配件能和大夹的部分结构互换，真要是日常使用碰坏了某个小零件，随便找块硬木照着尺寸就能削个替换件，不用整夹报废。记得小时候看长辈做木工活，就用这种全木的夹子压拼板，那时候总觉得木头做的夹具不如金属的结实，真自己一步步把结构调顺了才发现，顺着木料的受力特性做结构，不用金属紧固件也能做出足够好用的夹持工具，压合的时候不会像金属夹那样容易磕伤木料边缘，对做精细木作的场景反而更适配。
