仿藤编镂空果篮结构设计作品

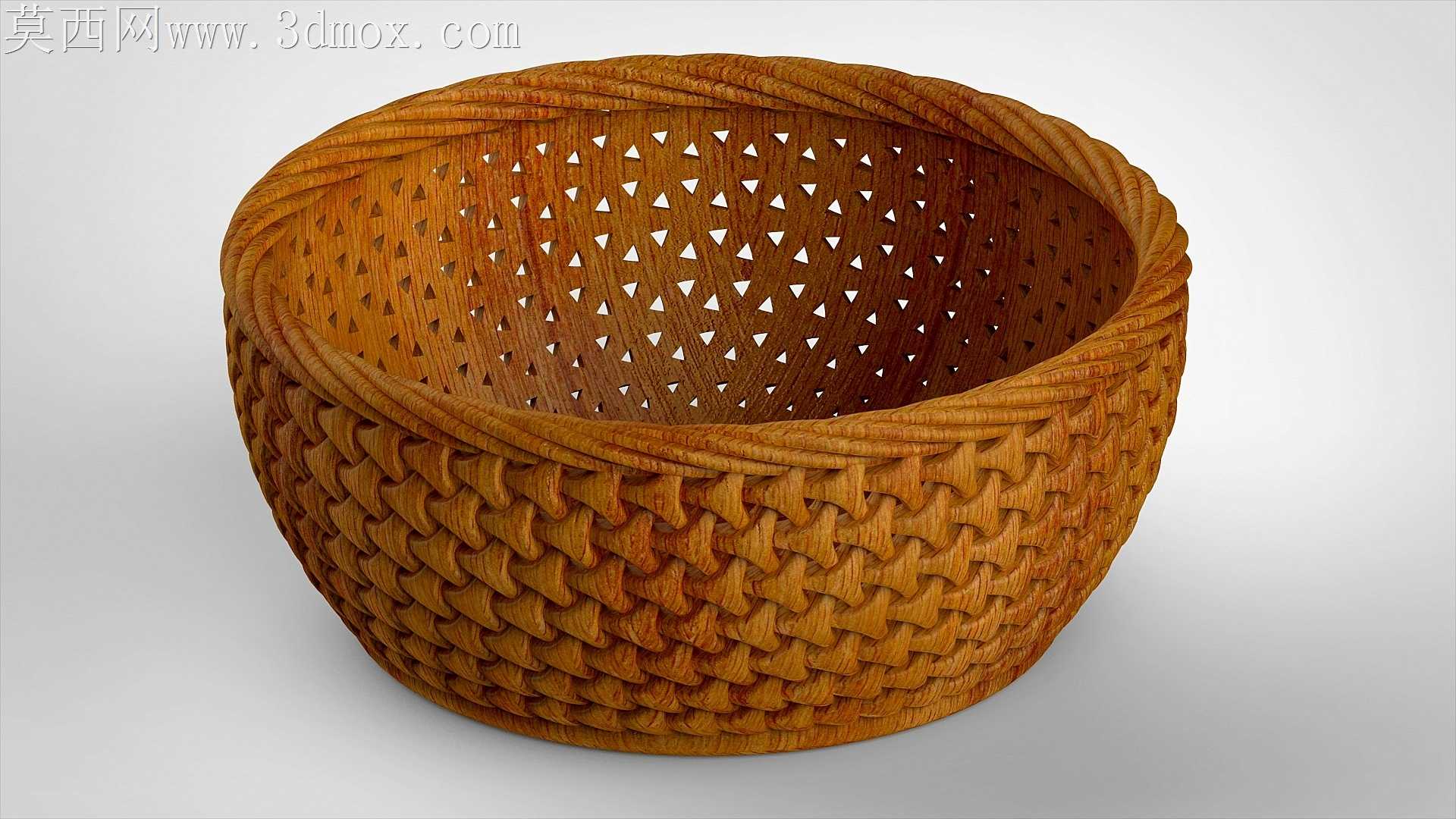

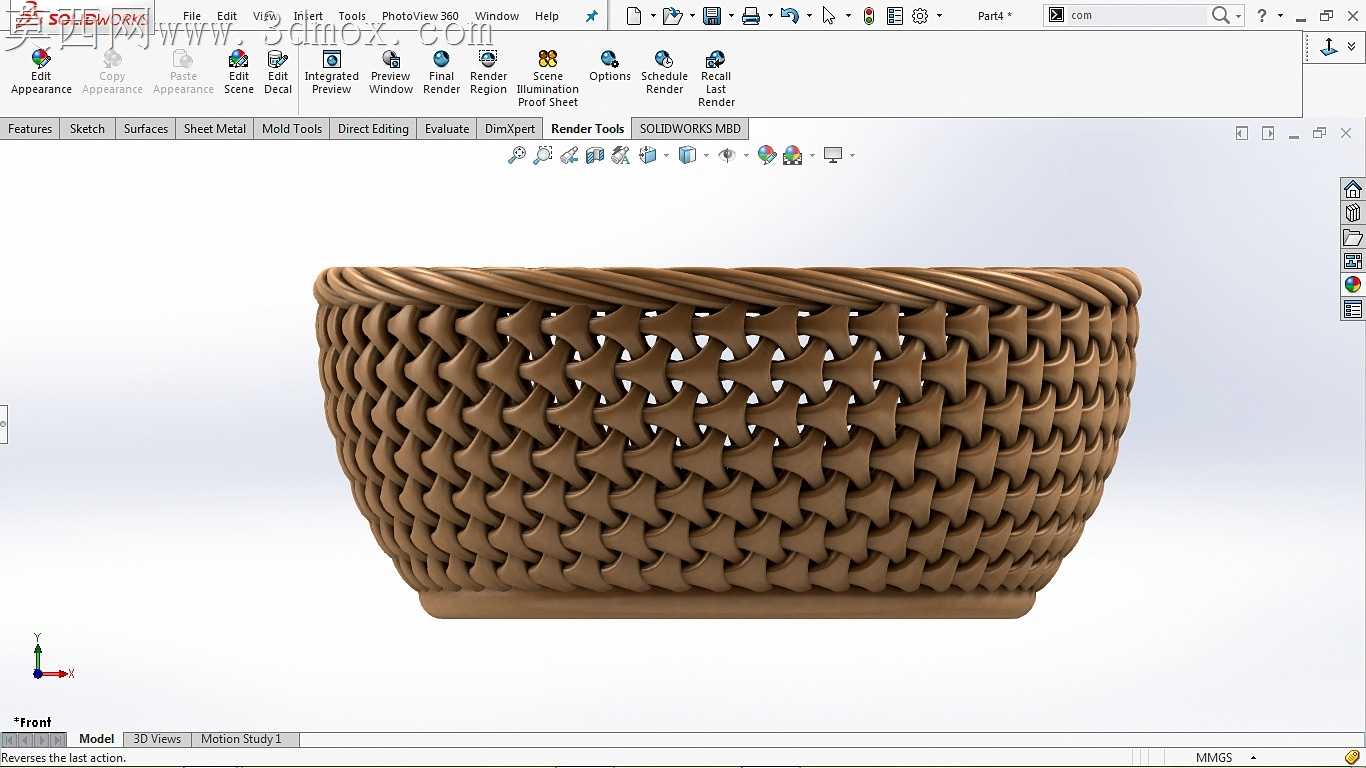

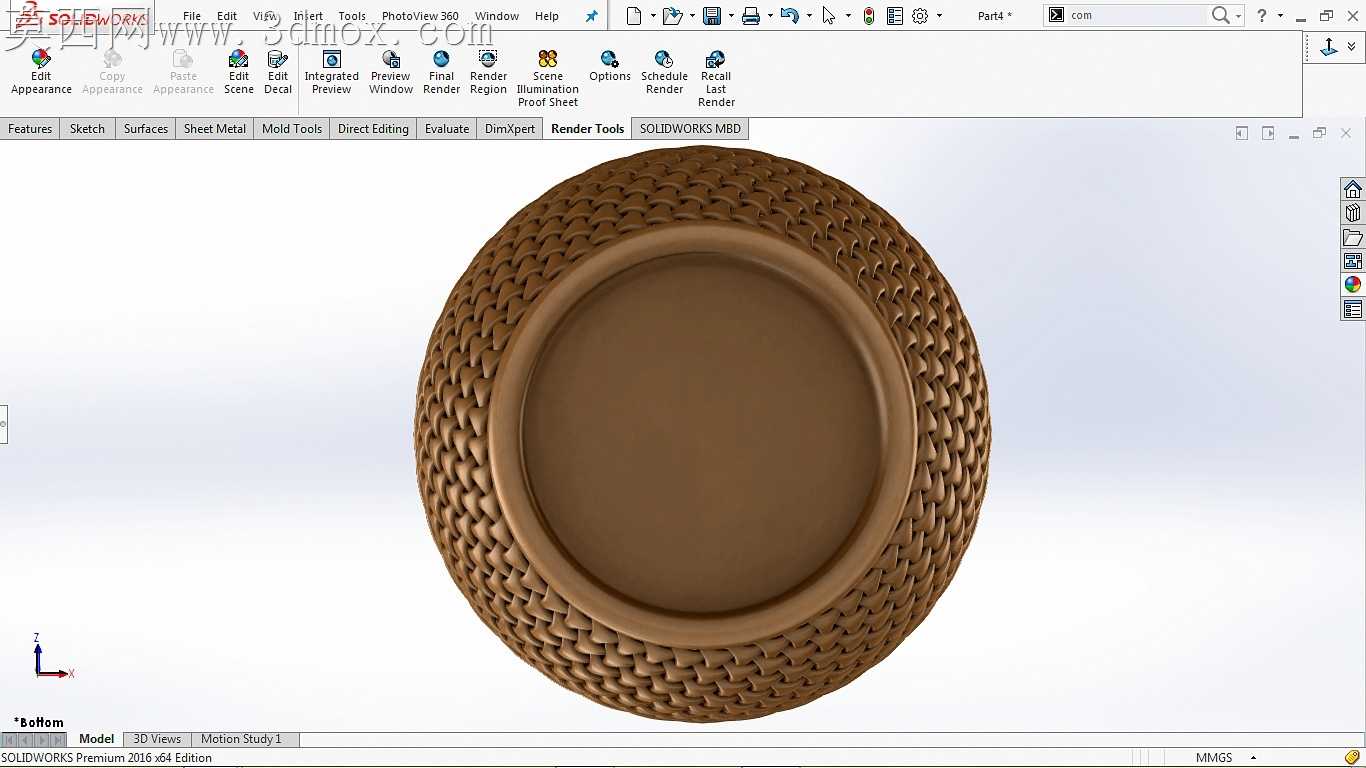

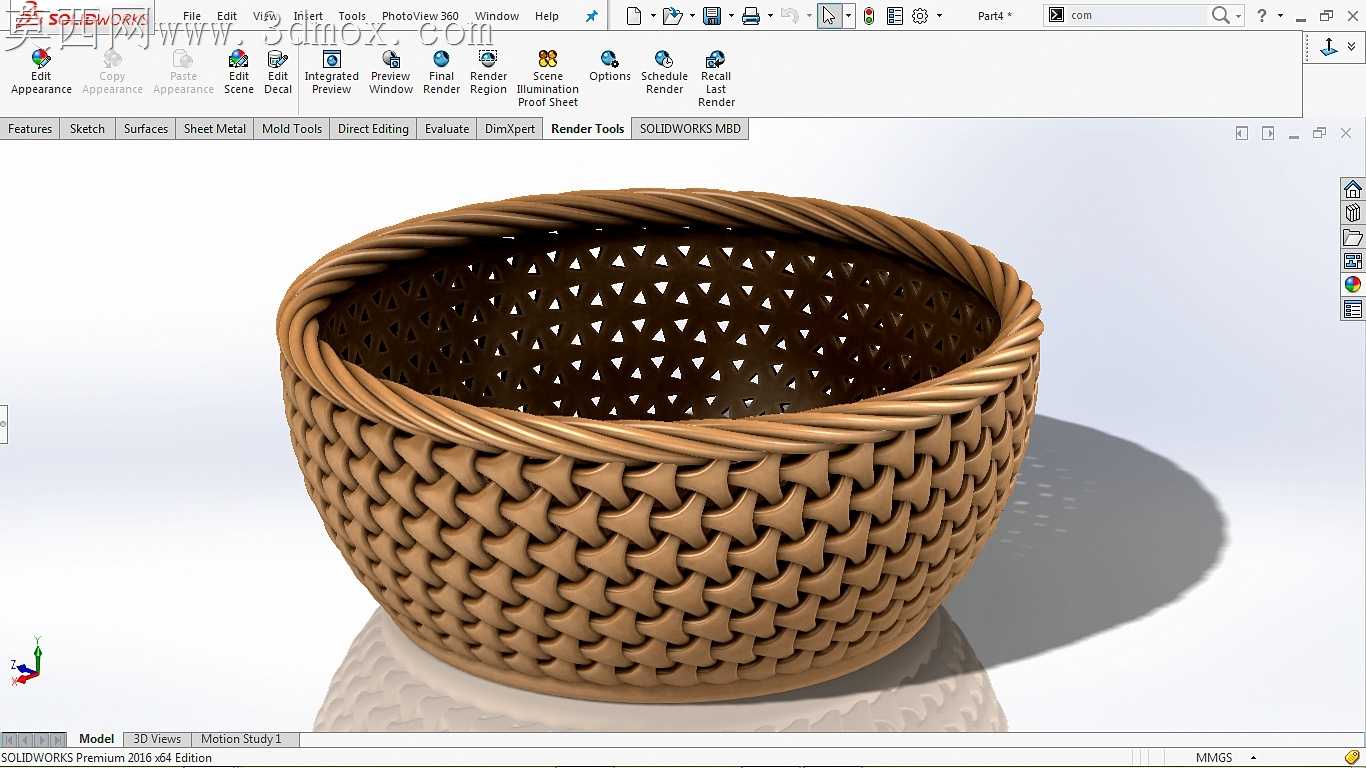

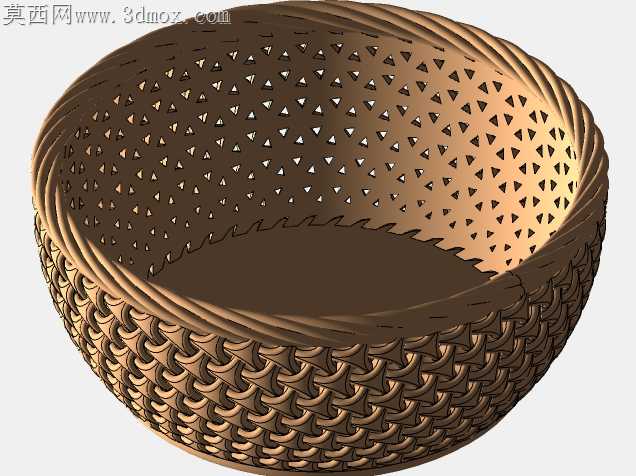

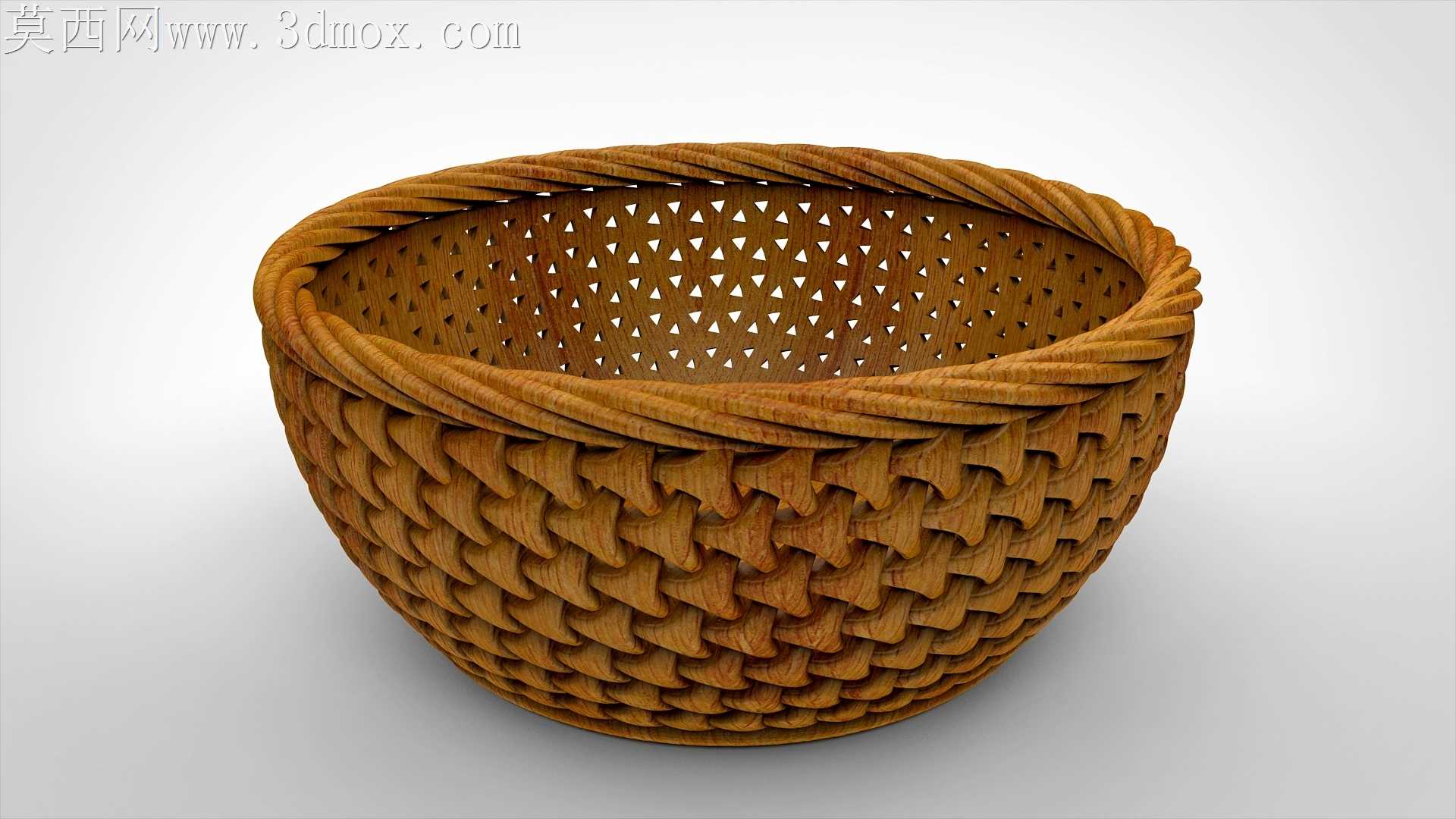

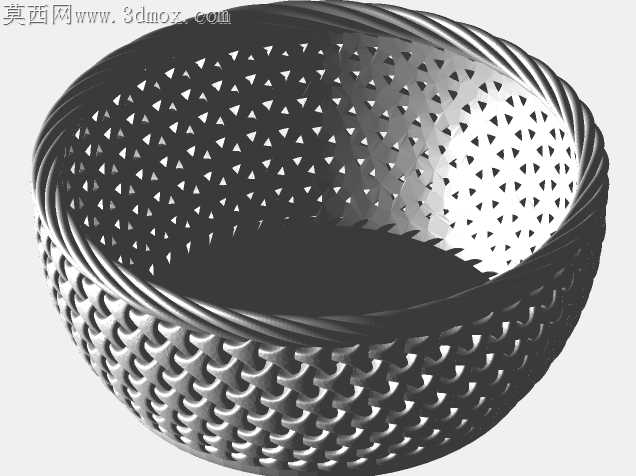

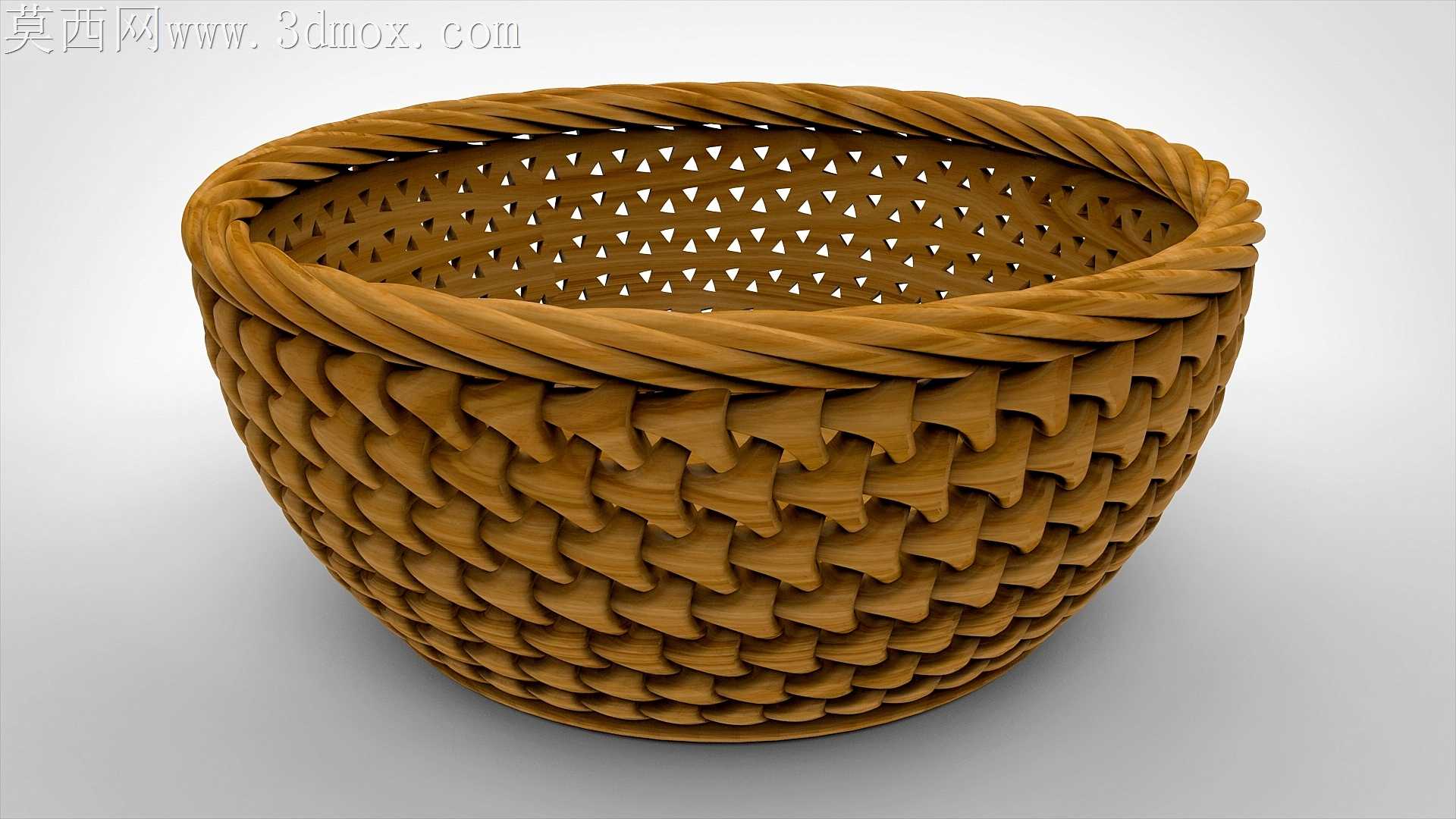

当初打样第一版仿藤编果篮的时候，边缘扭绳纹理的脱模斜度没算准，3D打印出来的样件在扭纹交接处留了一圈细碎的毛刺，打磨的时候稍不注意就会把相邻的编织棱边磨平，破坏整体的纹理连贯性。后来调整纹理排布的时候，特意把内壁的三角镂空孔做了0.2度的微拔模，既保证了镂空的通透感，也避免了量产注塑时孔位粘模的问题。做扭绳卷边的时候，一开始是用等截面扫掠做的，做出来的绳纹转折处生硬，完全没有手工藤编的松弛感，后来把扫掠路径的曲率做了分段调整，每一段绳股的截面都跟着路径的扭转角度做微小的形变，模拟真实藤条弯折时的自然压扁效果，出来的卷边摸上去没有突兀的棱角，和篮身的编织纹理衔接得很顺滑。篮身的千鸟格编织纹理，一开始做阵列的时候没算好周向的排布公差，最后收尾的地方差了半个纹理单元，拼出来的接缝歪歪扭扭，后来把单个编织单元的周向角度做了微调，让整圈纹理刚好闭合，没有错位的断纹。考虑到日常使用的场景，特意把篮底做了1.5毫米的加厚处理，还在底部加了三个隐形的防滑凸点，放在光滑的台面上不会打滑，也避免篮底直接和桌面摩擦刮花。内壁的三角镂空孔大小做了反复调整，孔太大的话放小颗的水果容易漏出去，孔太小又失去了镂空透气的意义，最后定的尺寸刚好能兜住樱桃、小番茄这类小果实，洗过的水果放在里面，多余的水分能顺着孔流出去，不会泡坏果皮。转档做渲染的时候，一开始木纹材质贴上去纹理拉伸得很假，后来给整个篮身做了UVW展开，把藤编纹理的贴图跟着编织的走向做了贴合，渲染出来的效果和真的藤编篮几乎能以假乱毛，连藤条表面的细微磨砂质感都还原出来了。做这个模型的时候也踩了不少实训里常犯的错，一开始只顾着追求纹理的逼真度，把模型面数做的太高，普通配置的电脑打开旋转都卡顿，后来做了合理的面数优化，把看不见的内部冗余面都删掉，保留外观细节的同时也保证了模型的流畅度，不管是用来做3D打印样件，还是做产品渲染宣传图都能适配。
