川崎Z主题激光切割金属时钟设计

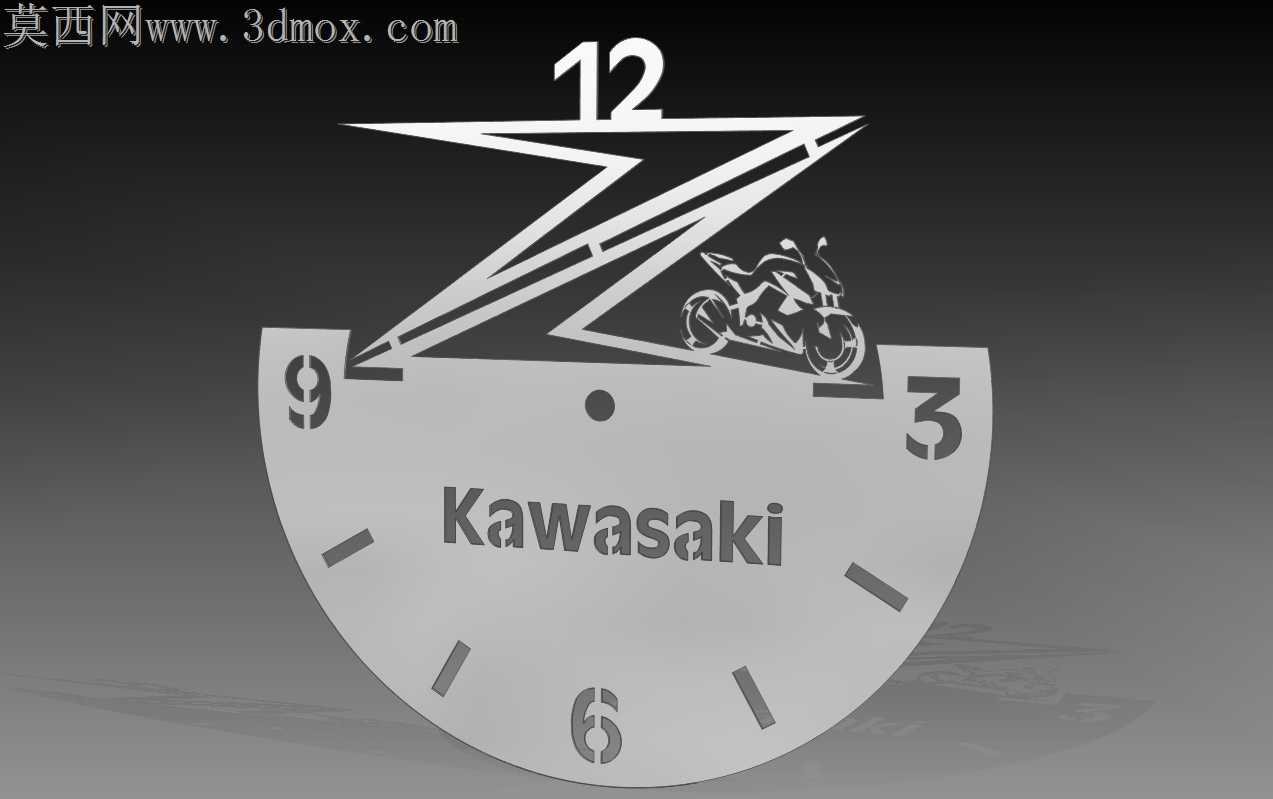

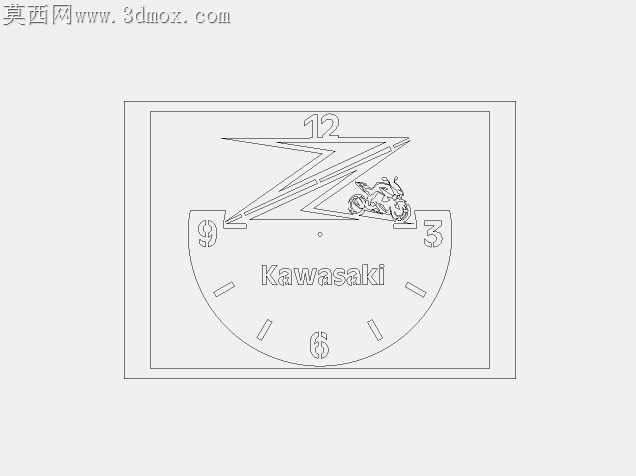

最初打样时0.8mm冷轧板切Z字尖角总留0.1mm毛刺，反复调激光功率到120W、进给速度压到1.2m/min才把尖角处熔渣清干净，连表盘数字的内凹转角都没再挂渣。跨软件转档时Solid Edge导AutoCAD的DXF，Z字闪电轮廓的样条曲线总出现0.03mm的断点，逐段重绘多段线才保证切割路径连续，没出现切到一半断刀的情况。表盘上的摩托剪影特意留了0.2mm的连接桥，不然小零件切完直接掉栅格缝里捡都捡不到，后期打磨连接桥的痕迹也能完全藏进剪影轮廓里，不影响整体观感。做结构取舍时放弃了背面的一体式挂耳，改成单独切割的L型挂片用沉头铆钉固定，毕竟量产时整板排版能多排3个表盘件，材料利用率提了近12%，挂耳的承重也够挂在水泥墙或者木工板墙上。标注尺寸时特意把表盘中心孔公差标成H7，适配市面上通用的石英钟机芯轴，不用额外定制轴长，用户拿到手切完直接装普通机芯就能走时。最开始想把Z字做成立体弯折的，试了一次折弯后尖角处出现应力开裂，干脆改成平面拼接，Z字和表盘留0.15mm的嵌合间隙，敲进去就能卡紧不用焊接，组装完整体平整度误差控制在0.2mm以内，挂在墙上不会翘边。做渲染时特意调了哑光黑的金属质感，模拟激光切割后喷砂氧化的效果，连切割边缘的轻微热影响区都做了纹理还原，给做加工的朋友看了说完全能直接照着参数切，不用再反复试错。
