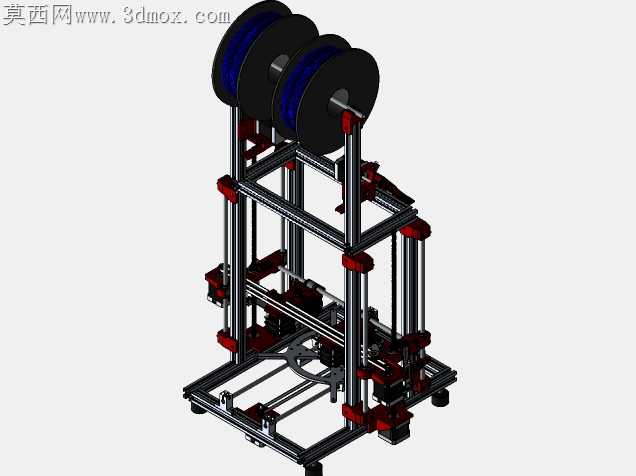

双X轴独立挤出3D打印机械结构

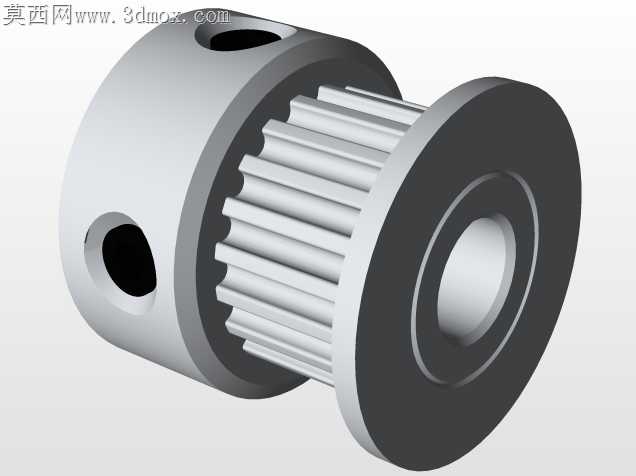

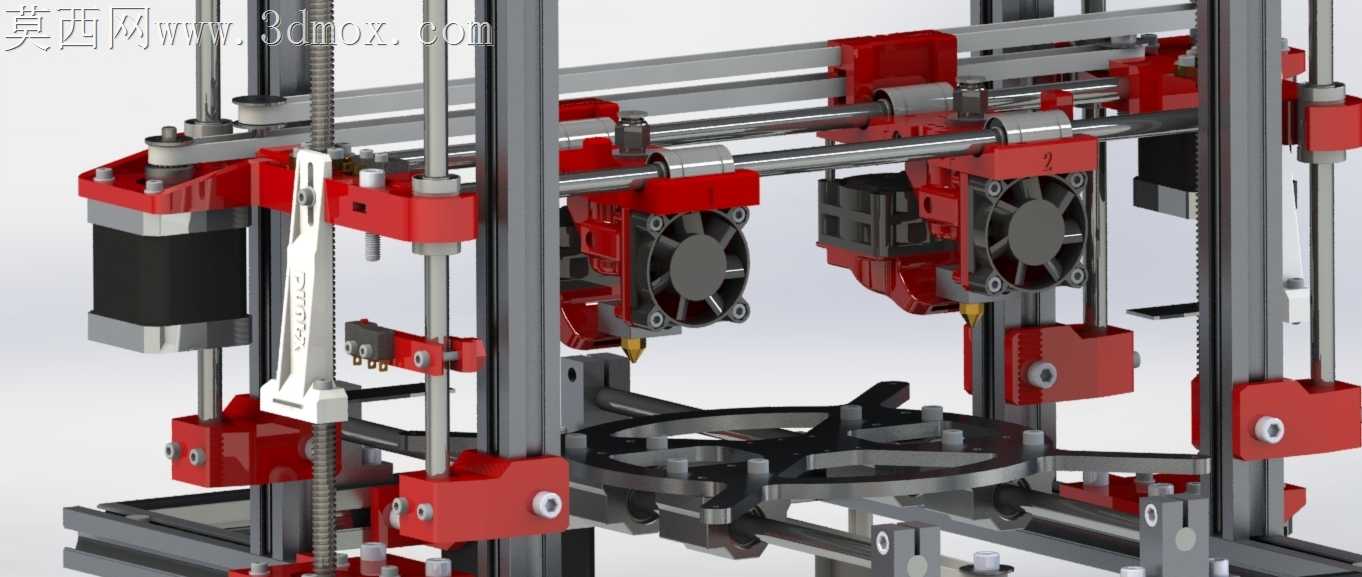

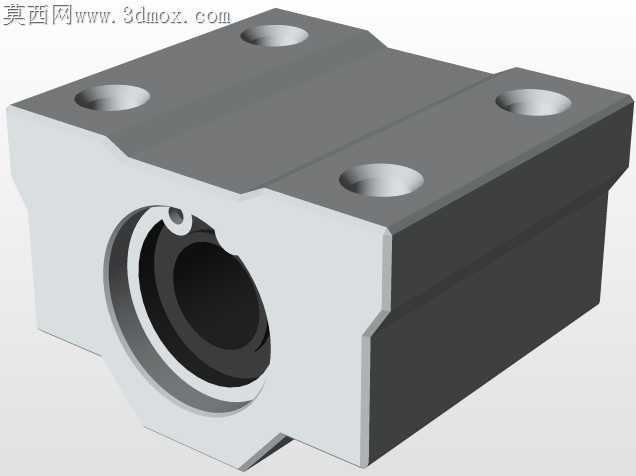

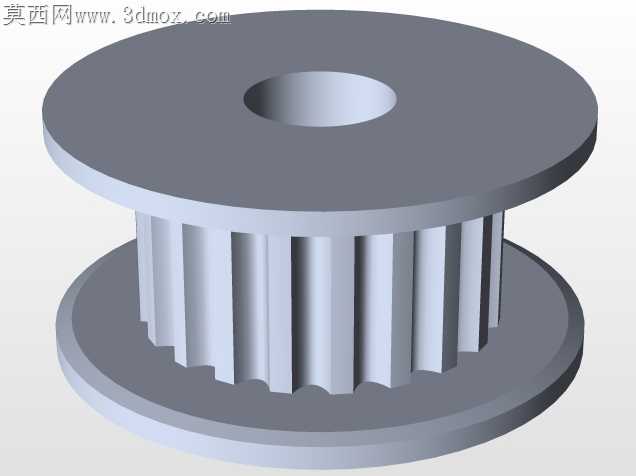

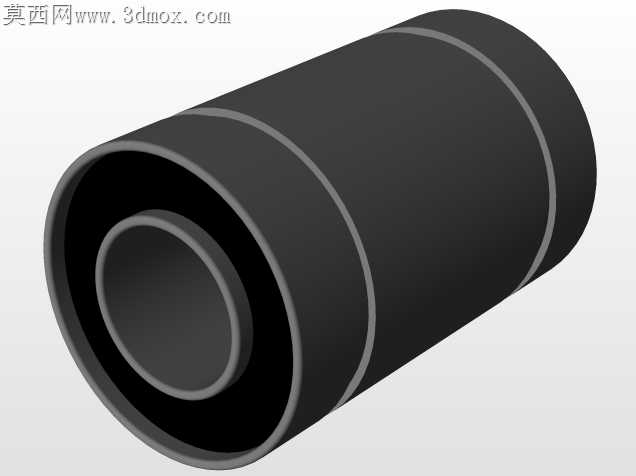

刚把最后一组同步轮压进铝型材槽位的时候，指尖还沾着点光轴打磨留下的金属细屑，之前试装时因为公差留得太死，光轴穿直线轴承的时候卡掉了半圈轴承内壁的润滑脂，折腾了快俩小时才把卡滞的问题解决。做这套双X独立挤出的结构，最开始是因为之前单喷头打双色件总出现串色、漏料的问题，换色时喷头刮蹭已打印表面的痕迹怎么调都消不掉，索性干脆做两套完全独立的X轴运动单元，各带一个挤出喷头，互不干涉。

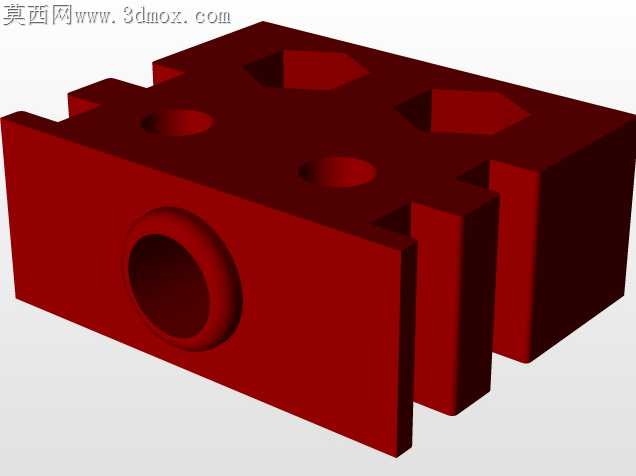

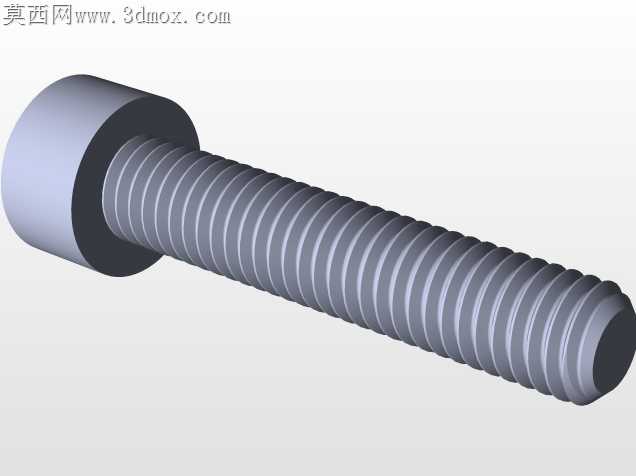

跨软件转档的时候踩过不少坑，最初在结构设计软件里调好的皮带张紧块，导进渲染软件的时候圆角特征丢了一半，连带着固定螺丝的孔位都偏了0.2毫米，后来逐件核对特征树，把容易丢参的圆角、倒角全部转成实体特征才解决转档破面的问题。两套X轴的平行度调了快三天，一开始用游标卡尺卡两端光轴间距，差了0.15毫米，打测试件的时候左边喷头挤出的料纹总是歪的，后来靠百分表打表逐段调整型材固定座的位置，把全程平行度误差压到0.03毫米以内，走直线测试的时候才没有卡顿抖纹。

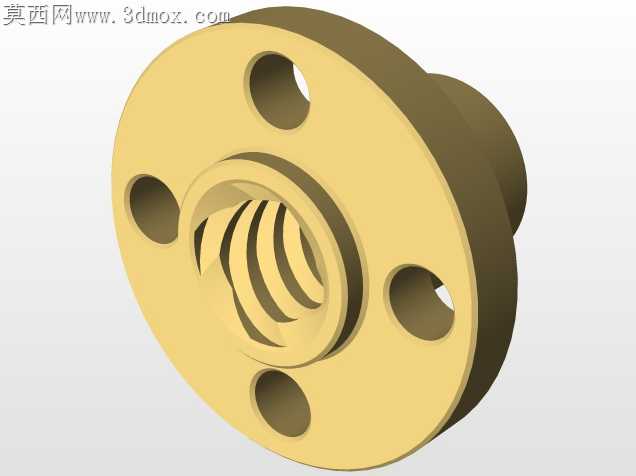

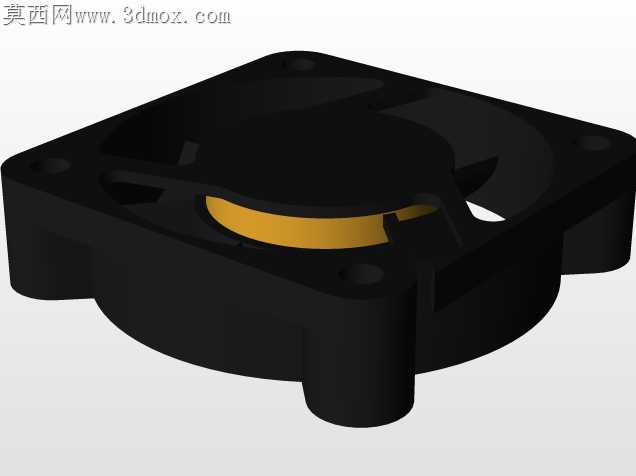

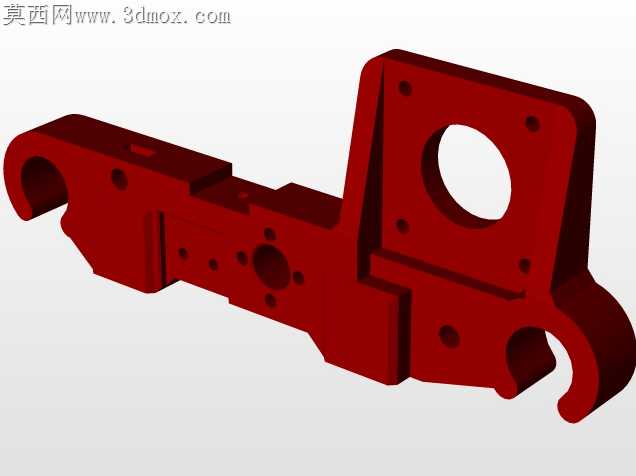

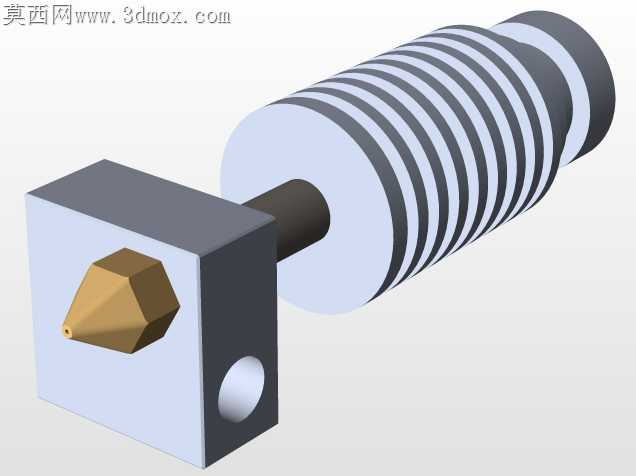

量产适配的时候也做了不少取舍，最初设计的喷头固定座是一体铣削的，算下来加工成本太高，后来拆成了两个钣金折弯件加一个3D打印的绝缘隔热块，既保证了喷头加热块的隔热效果，又把单组固定座的加工成本压了下来，还预留了风扇安装位，打印PLA材料的时候散热风量刚好能覆盖刚挤出的料丝，不会出现垂料堵头的问题。Z轴的丝杠螺母座特意加了消间隙弹簧，之前用刚性螺母座的时候，Z轴上下换向总出现0.1毫米左右的回程差，打层高0.1毫米的精细件时层纹特别明显，加了弹簧预紧之后，回程差直接消掉，层纹均匀度提了一大截。

底部的料盘支架一开始是固定在型材侧面的，打印大尺寸耗材卷的时候支架晃得厉害，送料阻力忽大忽小容易出现断料，后来改成了横跨两根Y轴型材的悬臂支架，加了两个深沟球轴承做料盘转轴，就算装一公斤的料卷转动也特别顺滑，送料张力稳了之后，连续打十小时的长件也没出现过进料不畅的问题。所有走线的位置都留了线卡固定槽，之前试机的时候电机线拖在运动部件旁边，来回移动磨破了线皮差点短路，现在把所有动力线、温控线都顺着型材槽位走，用线卡固定死，运动全程不会刮蹭拉扯。

做这套结构的时候没藏着任何设计细节，所有固定孔的位置、公差配合的数值、张紧结构的调节余量都留了调整空间，不管是自己复刻改装，还是在这个基础上改更大的打印尺寸，都能直接对应调整参数，不用重新算运动行程的干涉问题。
