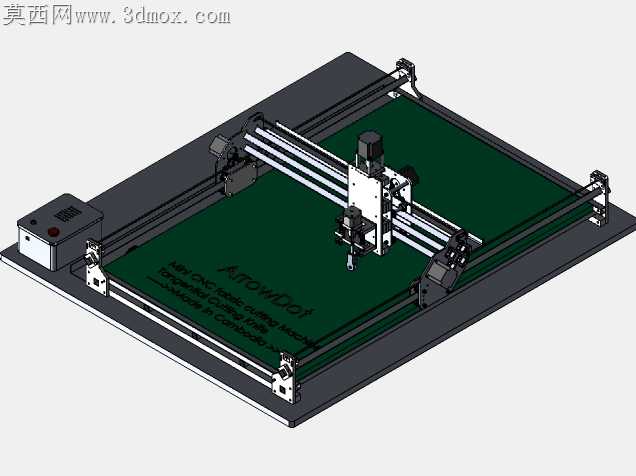

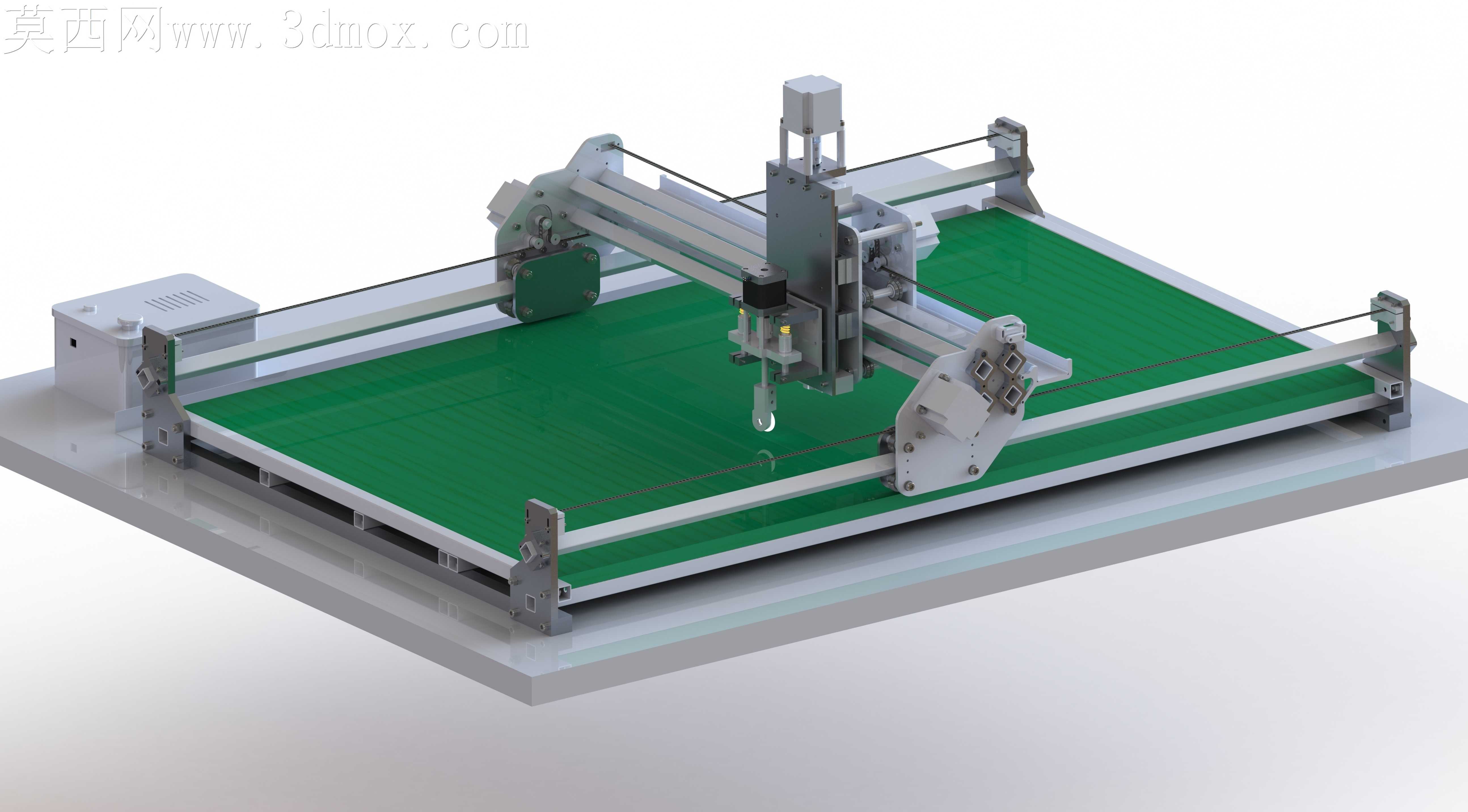

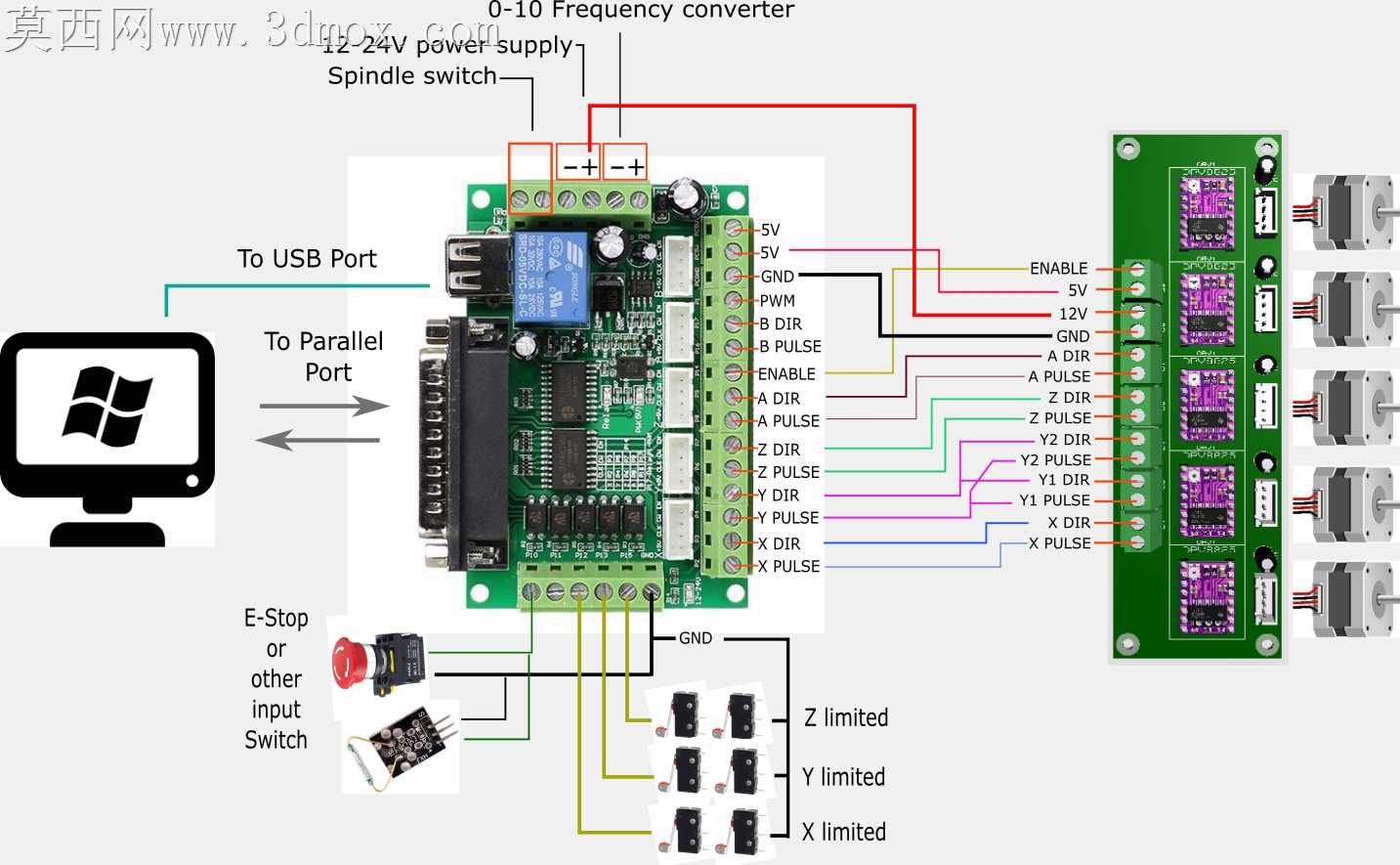

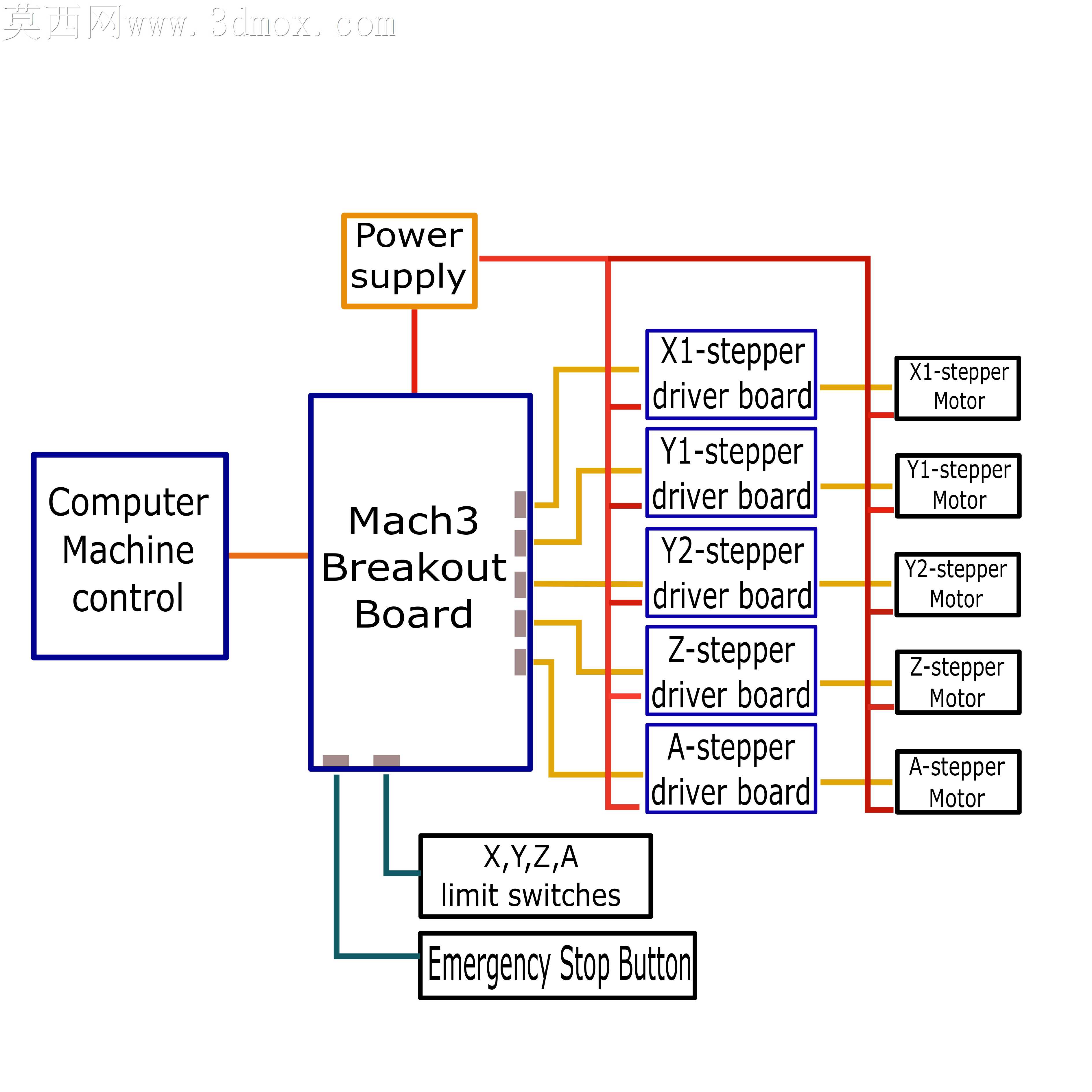

学生自制数控织物裁切设备结构设计

刚把最后一块绿色台板的边缘毛刺用锉刀修完的时候，指尖还沾着铝型材切削留下的细铝屑，想起第一次搭龙门架的时候光轴装歪了0.8毫米，走刀的时候刀头晃得厉害，裁出来的布料边缘全是毛边，拆了重装三次才把平行度调到位。做这个结构的时候本来想选同步带传动，一开始算错了带轮的中心距，张紧之后皮带跳齿，试切无纺布的时候刀头走到Y轴中段直接卡停，后来把两端的张紧座改成了腰型孔可调结构，不用拆整个横梁就能微调皮带张紧度，调完之后走全程的传动误差控制在0.2毫米以内，裁薄针织布也不会扯料。跨软件转档的时候踩过不少坑，一开始把装配体从建模软件导成通用格式的时候，刀头的弹簧压片因为是薄壁小零件，转档之后直接丢了面，后来把小零件单独导出实体再重新装配，才解决了破面的问题。台板选绿色环氧板也是试了好几次才定的，一开始用亚克力板，刀头偶尔下刀过深直接在板上刻出深沟，用久了台面凹凸不平影响裁切精度，环氧板硬度适中，就算偶尔扎刀也不会留下太深的痕迹，铺布料的时候摩擦力也够，不用额外贴防滑垫就能把布料固定住。横梁的滑块座一开始3D打印的件壁厚做薄了，高速移动的时候整个座子发颤，裁出来的线条是波浪形的，后来把壁厚加到4毫米，在受力的位置加了三角筋，颤动感直接消了大半，就算裁厚一点的牛津布也不会抖。做这个作品是机械工程实训的结项任务，一开始想做激光裁切，后来考虑到实训车间的安全要求，换成了振动刀裁切的结构，刀头的固定座做了快拆设计，换不同角度的刀片不用拆整个Z轴滑台，拧两个手拧螺丝就能换。走线的时候一开始把线缆直接绑在横梁上，移动的时候线缆蹭到皮带，磨破了一根限位开关的线，设备直接触发急停，后来加了塑料拖链，把所有动力和信号线都穿在拖链里，来回移动的时候也不会卡线。Z轴的进给一开始用的是普通直流电机，下刀深度控制不准，要么切不透要么扎穿台面，后来换成带编码器的伺服电机，下刀精度能到0.1毫米，薄真丝和厚帆布都能切。整个机架没有用复杂的焊接件，全是铝型材和角码拼接，就算是学生在实训车间里，用普通的内六角扳手就能完成整机组装，不用找焊工或者大型加工设备，成本也控制在学生能承担的范围内。试切的时候发现裁弹性布料的时候布料会被刀头带着移位，后来在刀头旁边加了一个小型的压脚，下刀之前压脚先压住布料，裁的时候布料就不会滑移，切出来的边缘整齐度提升了很多。
