黄铜内螺纹手动球阀结构设计

刚拿到铜棒料试切首件的时候，阀座密封面的切削毛刺卡进了螺纹退刀槽，当时没在意直接拿去做耐压测试，0.8MPa水压下顺着螺纹缝往外渗水，拆下来才发现毛刺挤破了聚四氟乙烯密封垫的边角。后来调整了精车的走刀量，把密封面的最后一刀进给降到0.08mm/r，还特意在螺纹收尾处加了0.5mm的沉台避空，再也没出现过密封垫被切坏的问题。

做转档校验的时候踩过坑，最初把SolidWorks里的装配体直接导成STEP格式，球芯和阀杆的配合面因为曲面公差设置问题出现了0.02mm的面重叠，导入其他软件打开的时候直接报错几何体错误，后来单独把球芯的球面做了0.01mm的间隙补偿，转档后再检查配合间隙，刚好卡在手动转动不卡涩、密封不泄漏的合理区间。手柄的包胶部分一开始做的是等壁厚设计，打样出来握持的时候棱角硌手，而且包胶和金属手柄的粘接面容易脱胶，后来把金属手柄的贴合面做了三处燕尾卡槽，包胶厚度从握持端到连接端做渐变过渡，既解决了硌手的问题，反复扳动上千次也没出现脱胶的情况。

之前帮客户做管路配套的时候，遇到过现场安装空间狭窄，常规长手柄球阀扳动角度不够的问题，这次做模型的时候特意把手柄的连接轴做成了可拆换的结构，预留了不同长度手柄的安装位，不管是狭小空间换短手柄，还是需要大扭矩换长手柄都能适配。两端的内螺纹严格按55度密封管螺纹的公差做的，牙型角的偏差控制在半度以内，试装的时候不用缠太多生料带就能做到密封，避免了过度拧动导致阀体开裂的问题。

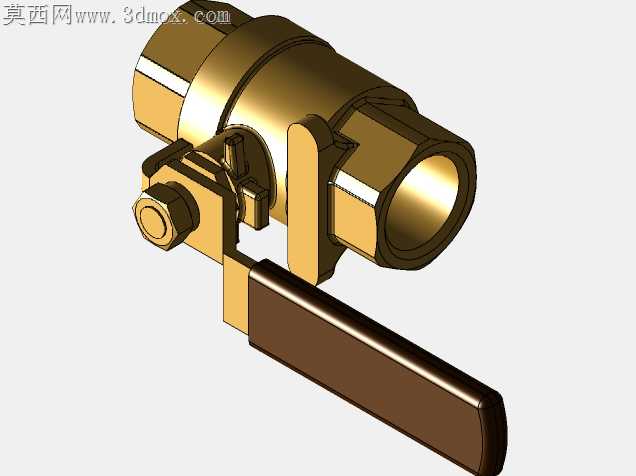

做渲染的时候特意还原了黄铜阀体抛光后的金属质感，连阀杆处的压紧螺母边角的倒角都没省略，之前有实训的学生照着网上的模型做加工，把螺母的倒角漏了，装配的时候扳手容易打滑刮花阀体表面，这次把所有加工倒角都在模型里做了明确的结构体现，不管是拿去做数控加工实训，还是做管路系统的装配模拟，都能直接对应实际加工的工艺要求。球芯的通孔做了和通径等直径的设计，没有做缩径，流体通过的时候阻力更小，不会在阀门口产生额外的压损，适合用在给排水、小型气动管路的通断控制场景。
