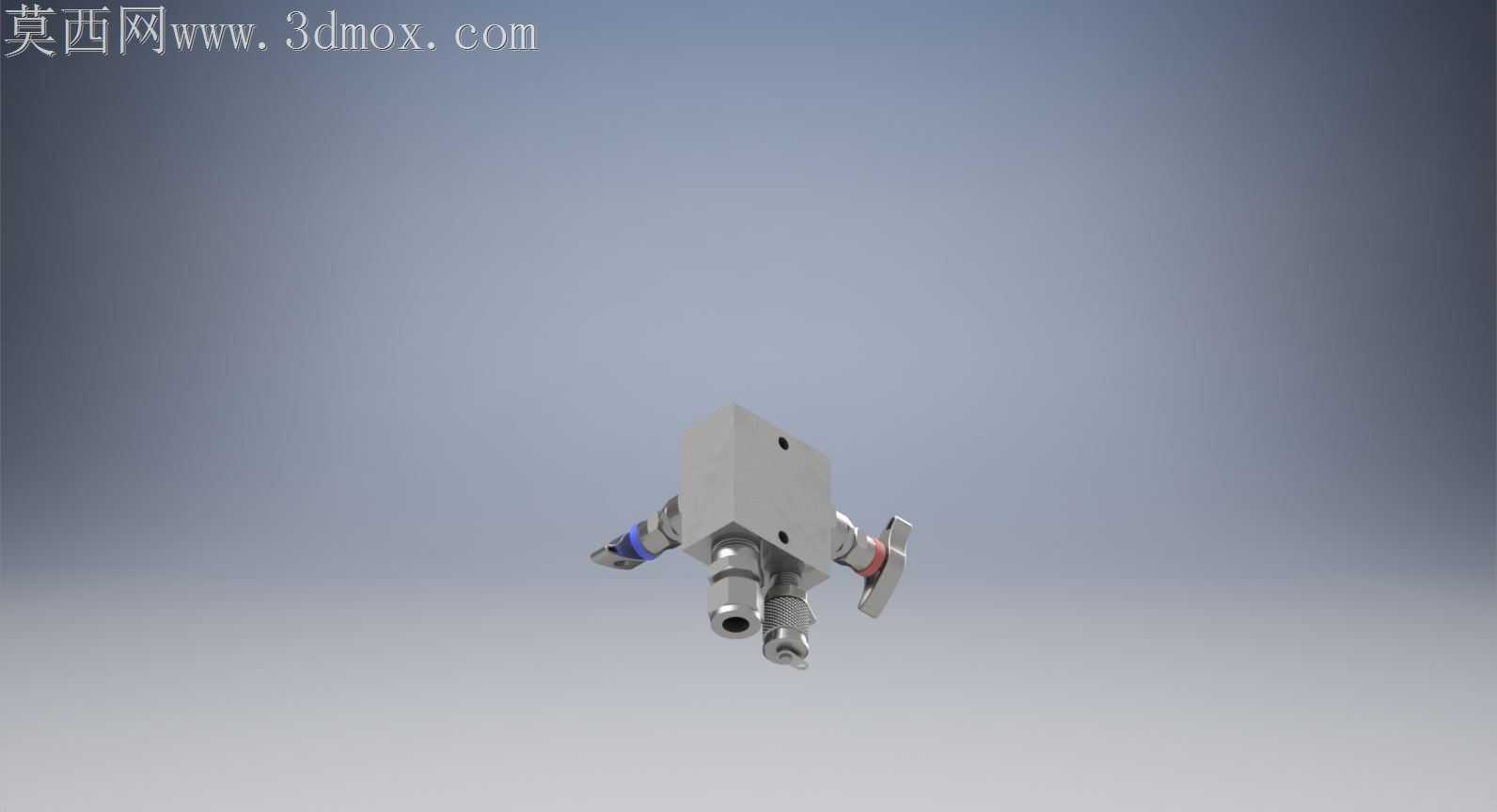

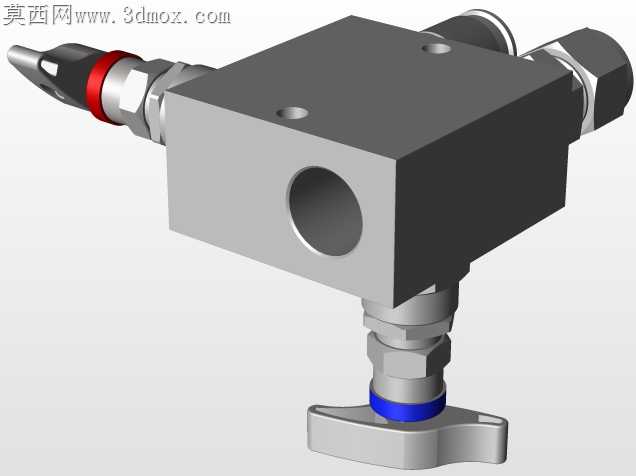

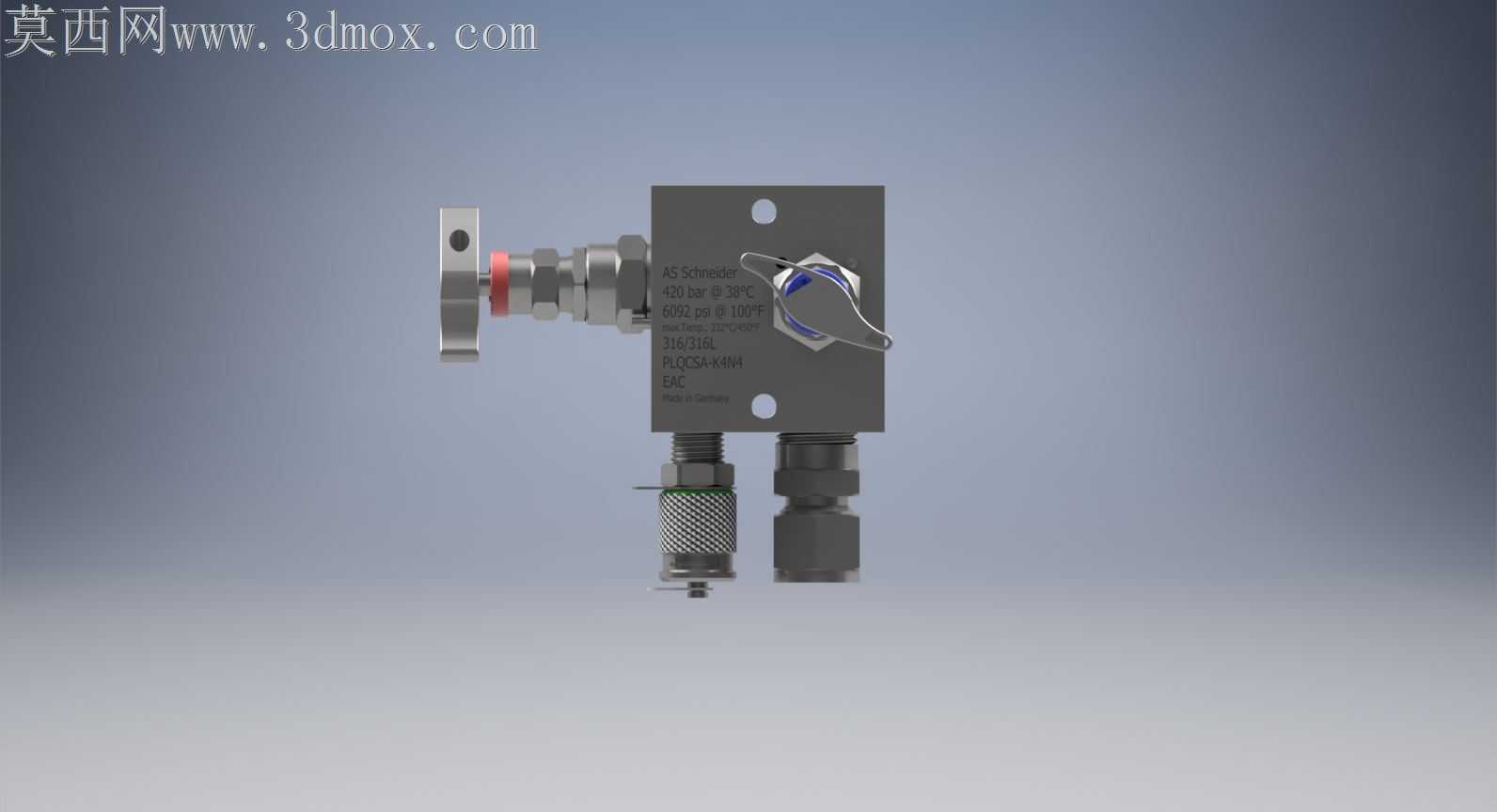

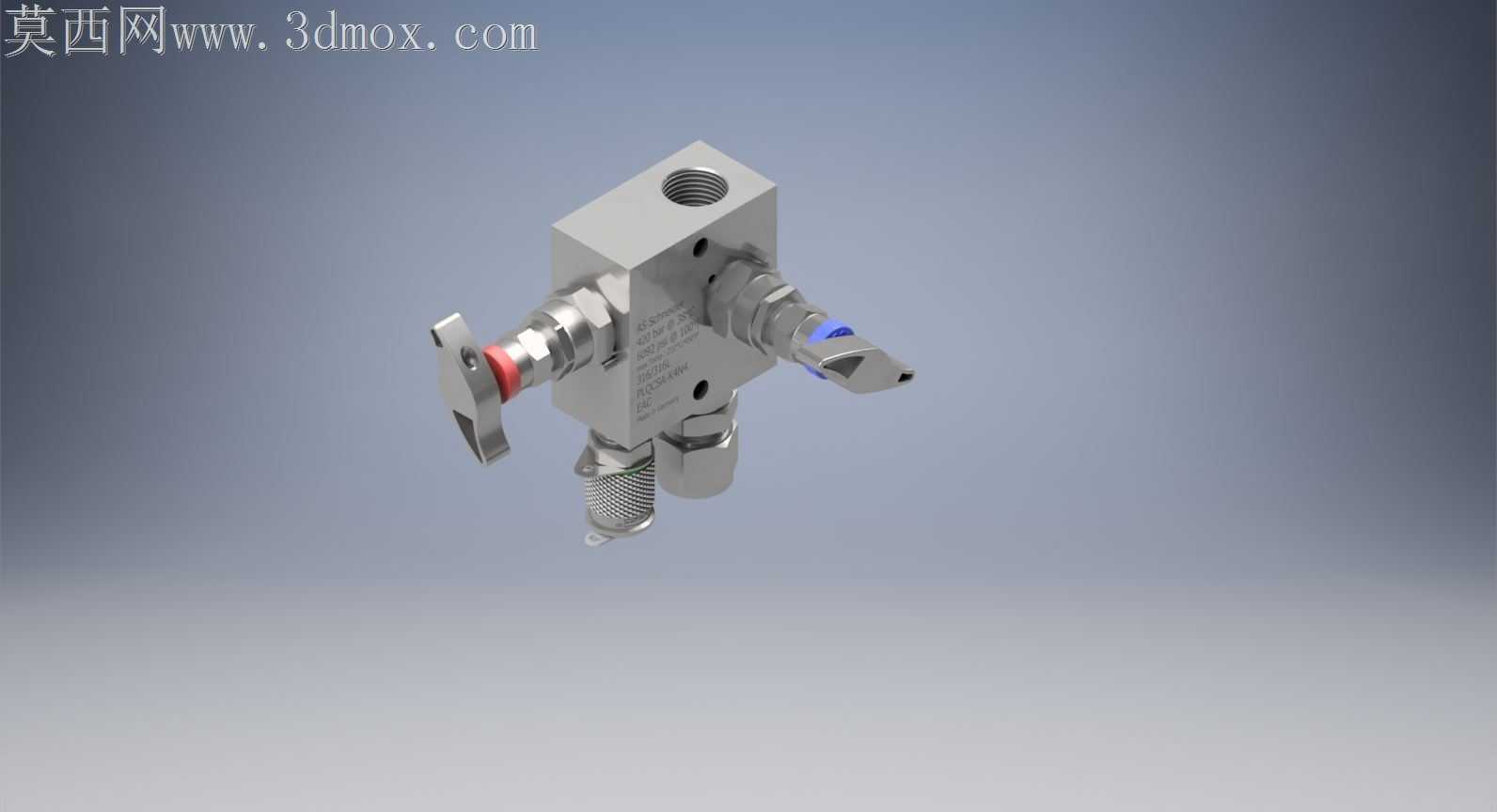

L型两阀歧管式仪表阀组结构设计

刚拿到世伟洛克12mm仪表接口的适配需求时，最先卡壳的是入口处1/2"NPT螺纹的同轴度问题，之前做同类阀组时没留够切削余量，螺纹收尾处的毛刺卡进密封面，试压时漏了三次才找到问题。这次做结构时特意把阀块本体的安装孔位做了0.02mm的公差冗余，考虑到现场安装时扳手操作空间有限，两个手柄的偏转角度特意避开了相邻管路的干涉区，最小M16x2的试验接口做了沉台处理，不用额外加垫片就能靠金属硬密封达到试压要求。

跨格式转档时特意检查了所有密封锥面的曲面连续性，之前转STEP格式时出现过锥面碎面的问题，这次在导出前把所有小倒角的面做了合并，避免导入其他工程软件时出现破面没法直接拿去做加工编程。阀块内部的流道做了圆弧过渡，没有直角死区，测压时不会残留介质，适配差压变送器的取压场景，不用额外做吹扫管路。

量产时特意把阀块的外形做了规整处理，六个面都可以直接用平口钳装夹，不用做专用工装，加工时一次装夹就能完成所有安装孔的钻削，减少二次装夹带来的位置度误差。手柄的防滑纹路做了简化，不用做复杂的曲面铣削，普通数控铣床就能加工，不会因为工艺太复杂拉高单件成本。之前做实训项目时见过学员把阀组的进出口方向搞反，这次在阀块侧面做了很浅的流向标识，不用额外打钢印，加工时直接铣出来，装配时不会接反管路。试压时特意做了1.5倍额定压力的保压测试，阀杆处的密封件选用了耐温范围更宽的填料，不用频繁更换密封件就能适配高低温的测量工况，现场维护时不用拆整个阀块，直接拧开压盖就能更换填料。
