窄空间紧凑型伸缩输送机构设计

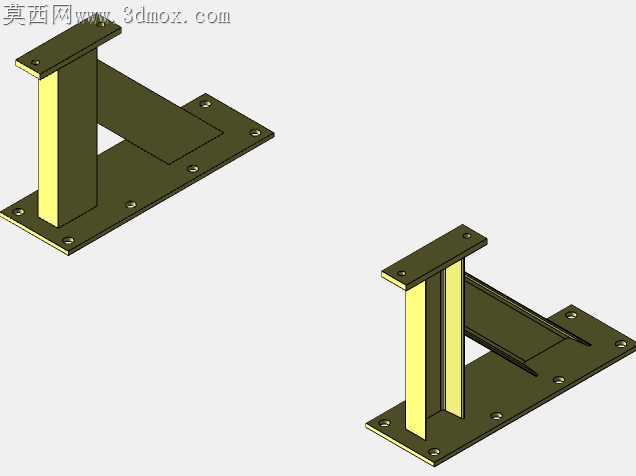

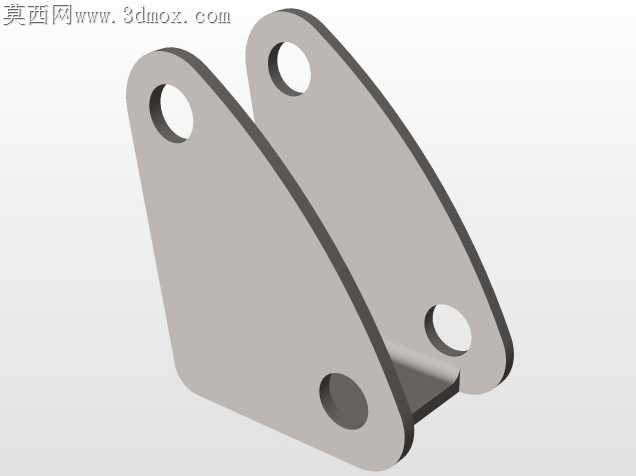

上次在电子厂SMT车间对接产线的时候，现场预留的输送安装位比常规设备窄了整整40毫米，固定长度的输送机根本塞不进去，临时改机架焊完还留了一堆毛刺，辊筒转起来蹭侧边护板，卡料卡得整条线停了俩小时。这次做的这套伸缩结构，特意把侧边机架的型材壁厚从常规2.5毫米压到2毫米，内层伸缩段的滑轨用的是内嵌式微型导轨，不用额外在机架外侧装凸出来的滑块，整体宽度刚好卡进预留的安装间隙，不会再出现现场切割改件的问题。

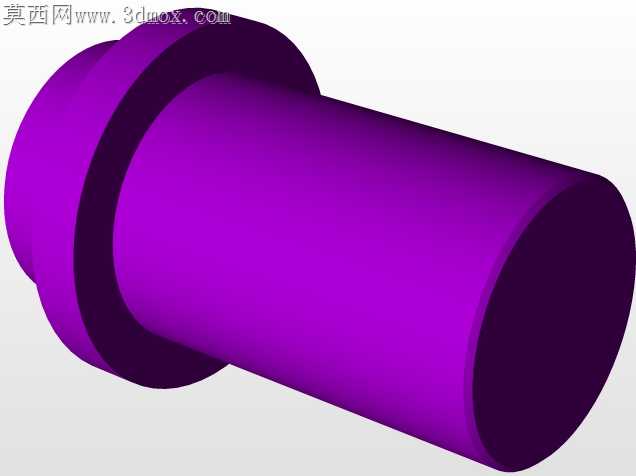

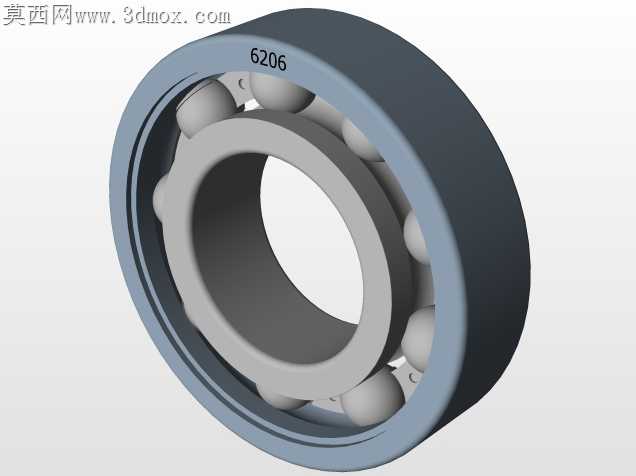

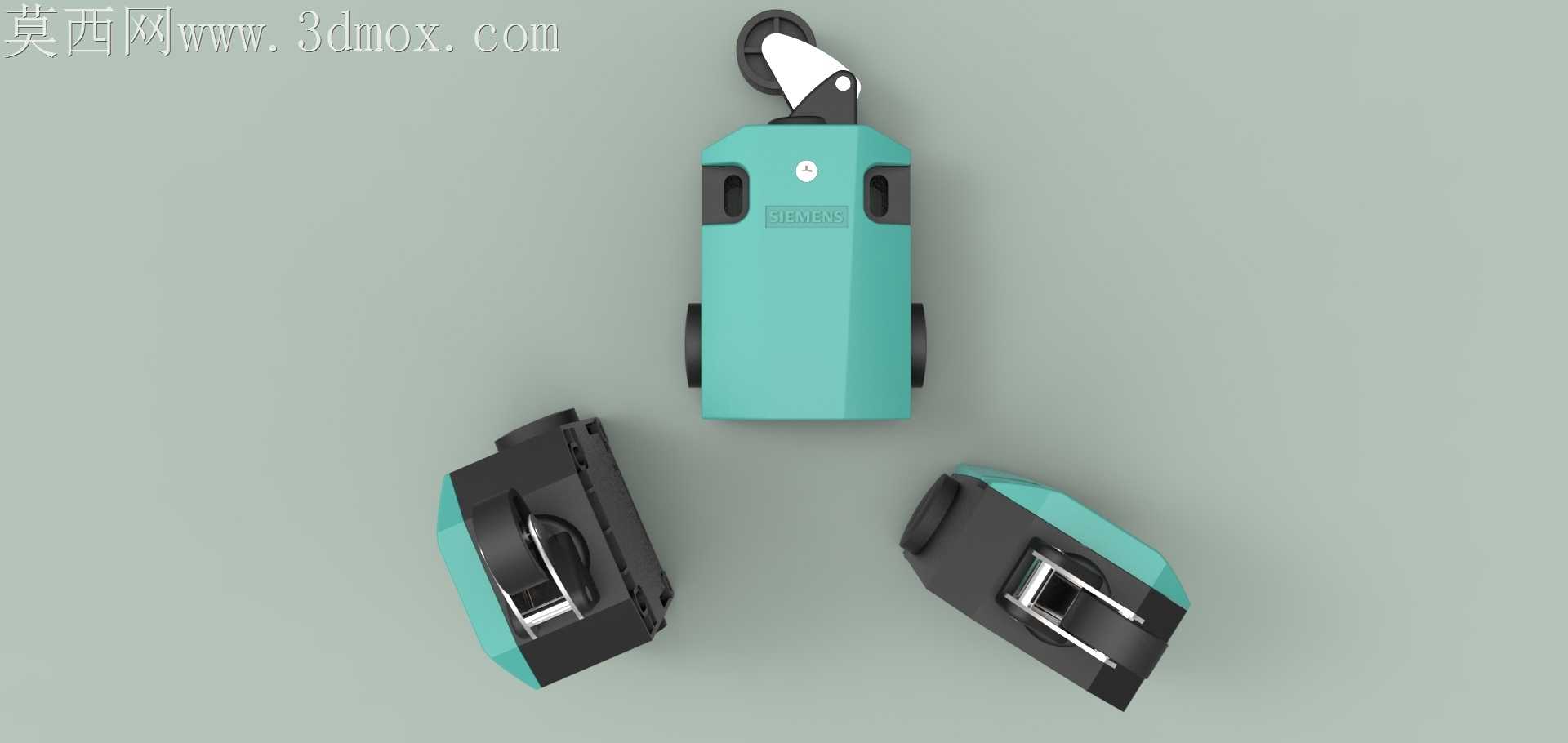

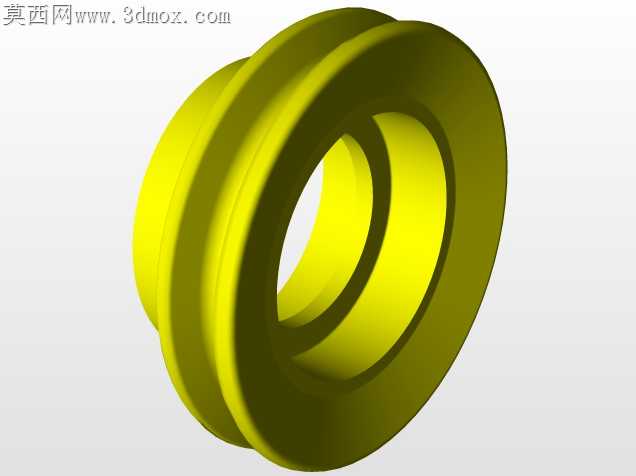

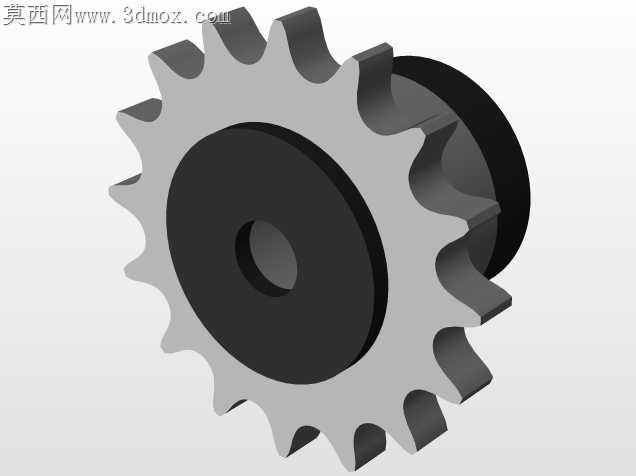

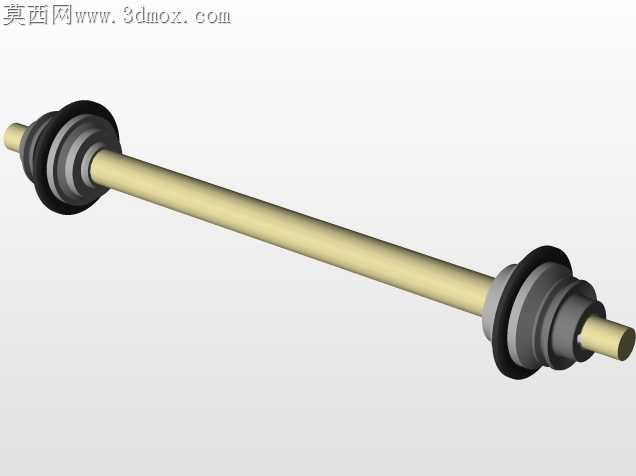

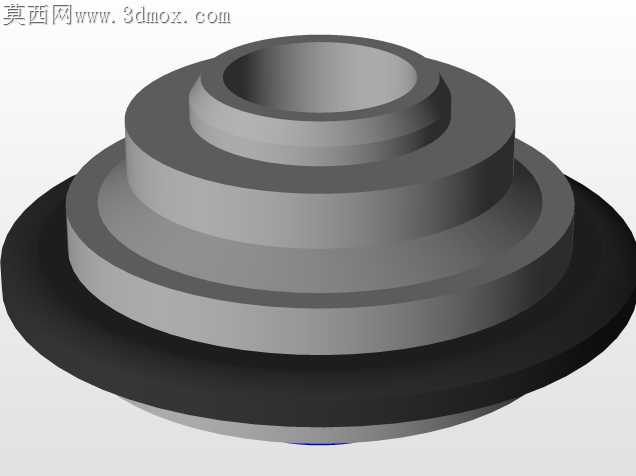

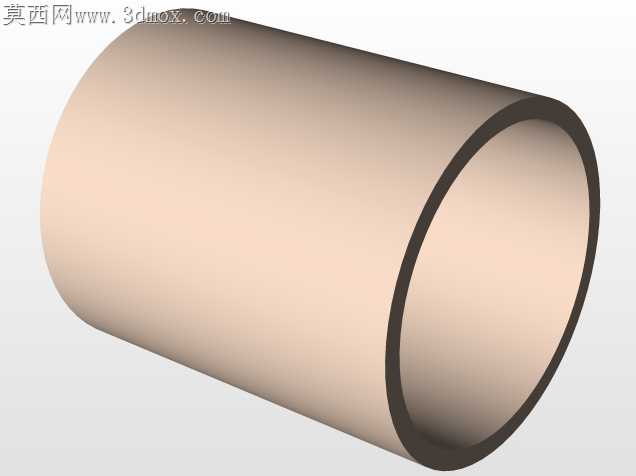

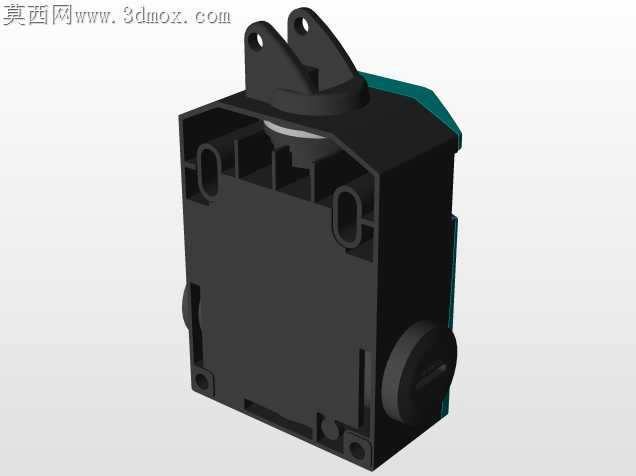

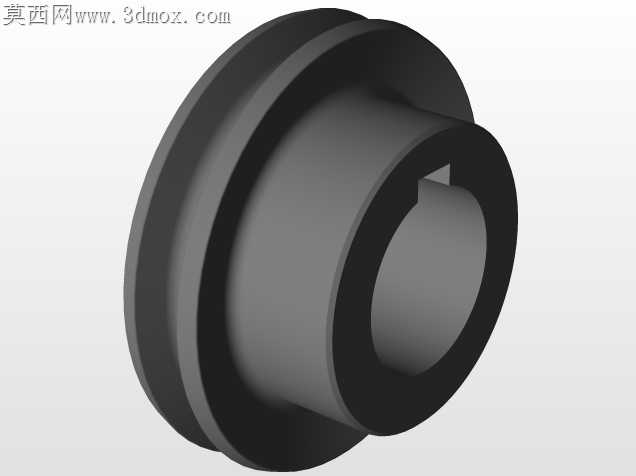

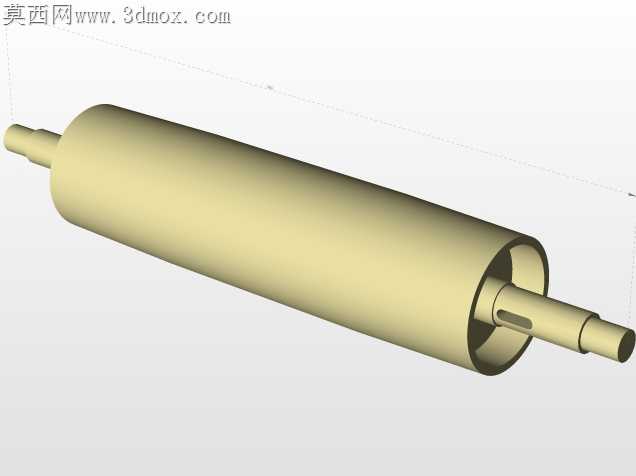

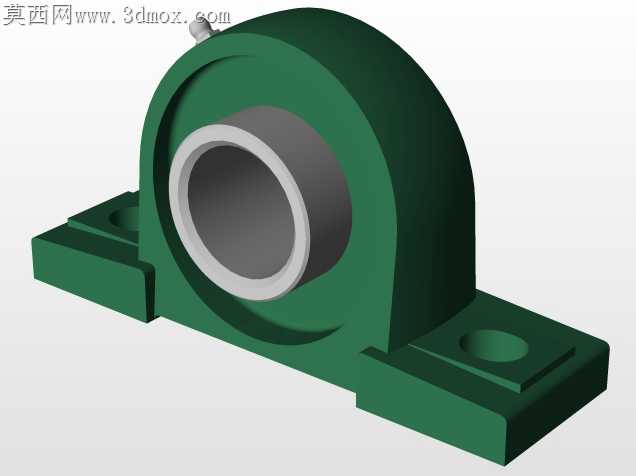

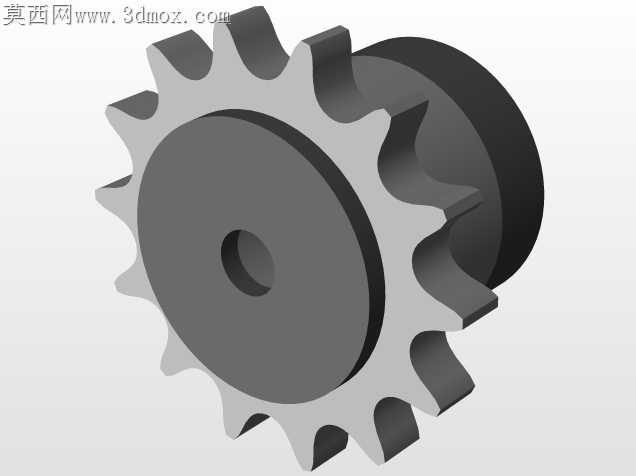

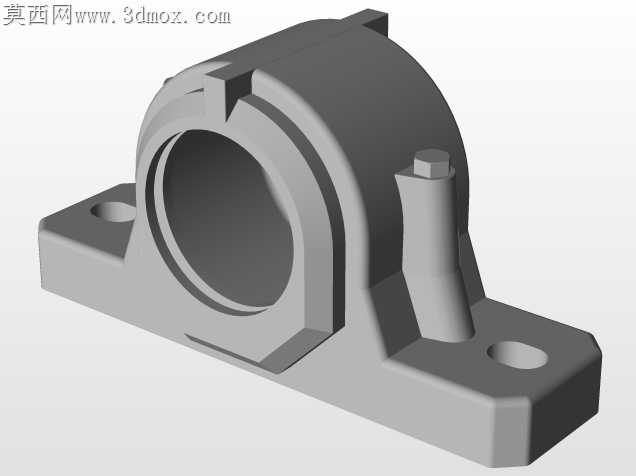

辊筒的装配公差我特意留了0.1毫米的轴向窜量，之前做固定输送机的时候把辊筒两端轴承顶太死，车间温度高的时候轴受热胀长，直接把轴承内圈顶得抱死，转半小时电机就过载跳闸。这次内层伸缩段的动力传递用的是同步带内嵌钢丝芯，不会像平皮带那样用久了拉长打滑，伸缩到最大行程的时候，带轮的张紧量刚好留了15毫米的调节余量，不用拆护板就能从侧边调张紧，现场维护不用拆整段设备。

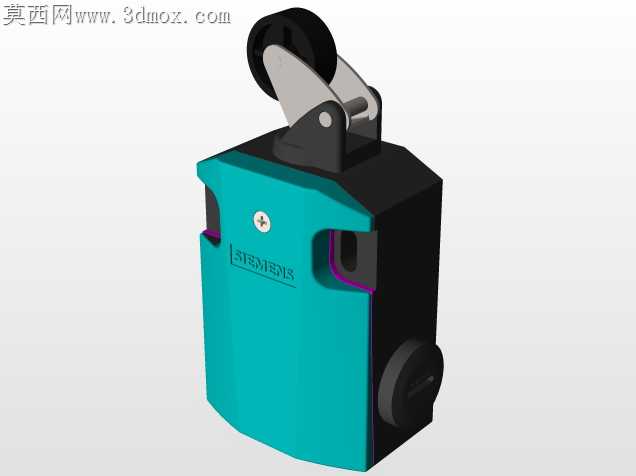

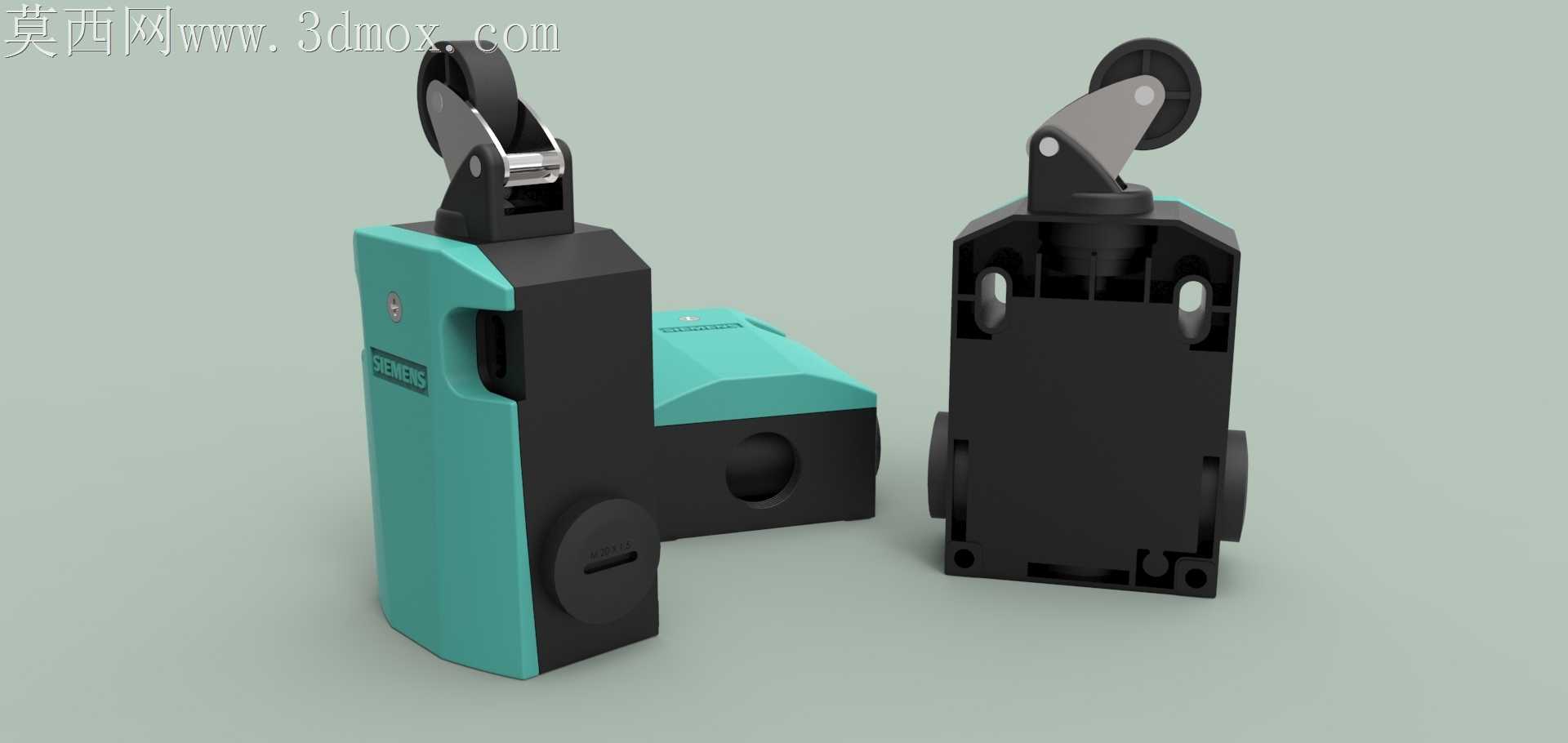

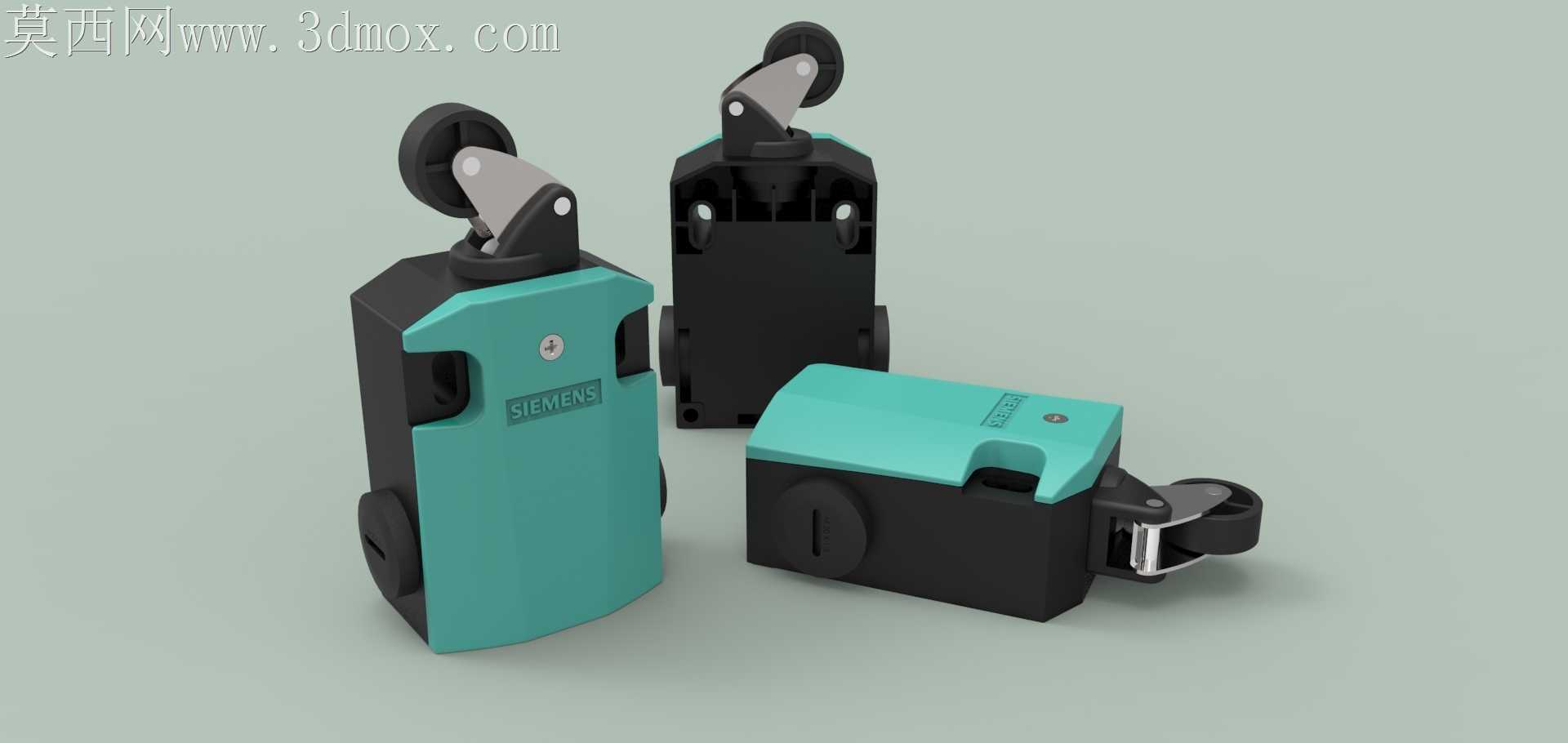

跨软件转档的时候我特意核对了三次STEP格式的装配间隙，之前转档的时候内层伸缩段的限位块经常因为曲面精度问题丢面，导出来的模型装上去直接和机架干涉，这次把限位块的碰撞面做了0.2毫米的让位倒角，不管是导去做装配仿真还是拆零件出加工程序，都不会出现面重叠报错的问题。量产的时候特意把伸缩段的锁定结构从侧边插销改成了底部弹性顶珠，之前的插销结构工人在现场调节长度的时候，经常因为对不准销孔砸半天，还容易把插销砸弯，弹性顶珠只要拉到对应档位就自动卡紧，不用额外找工具锁。

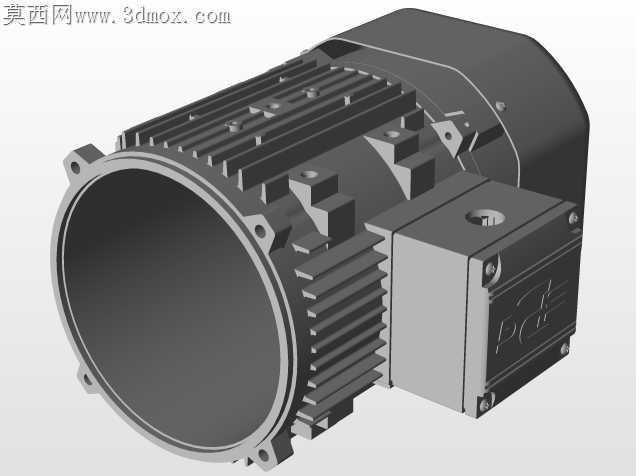

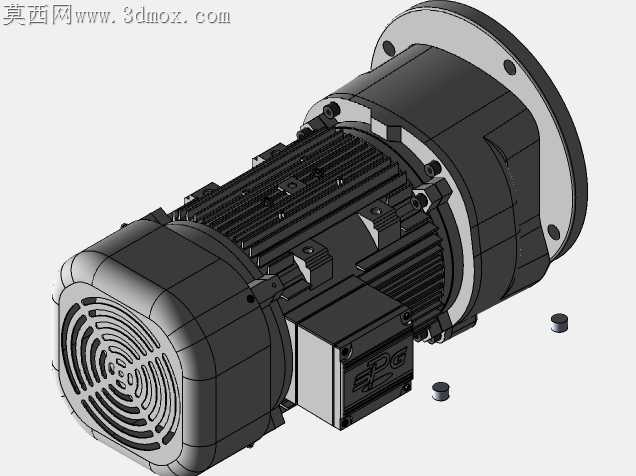

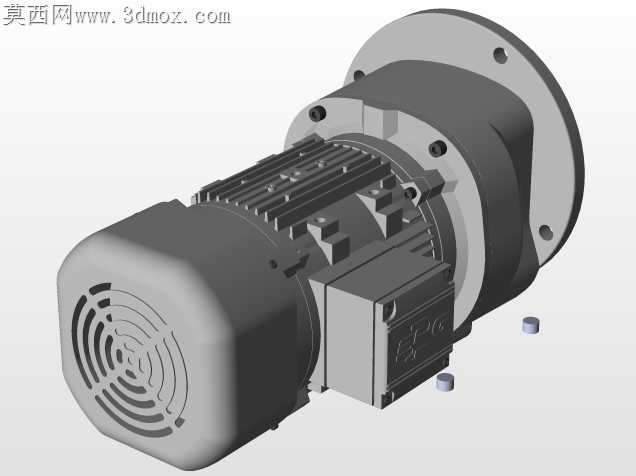

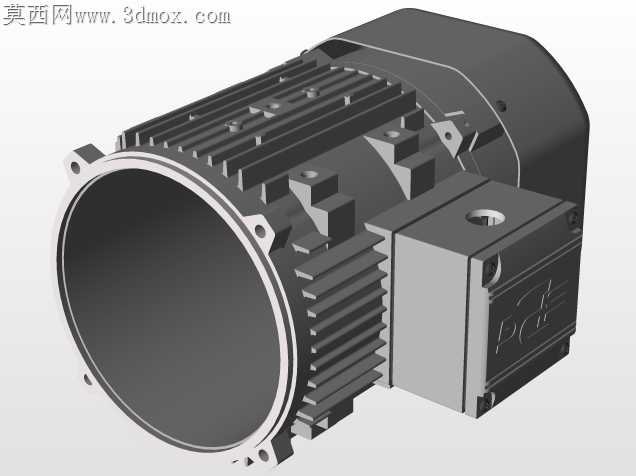

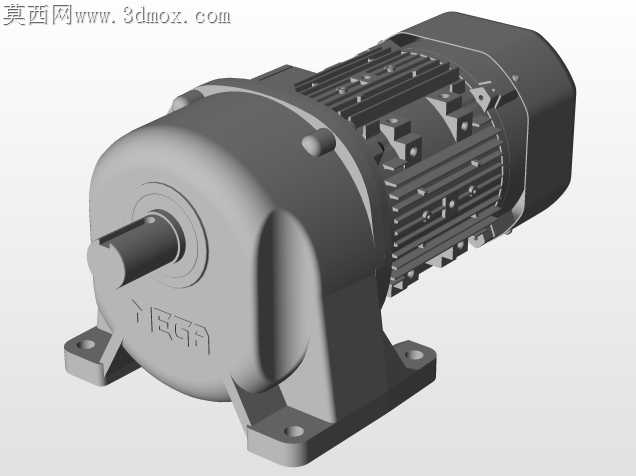

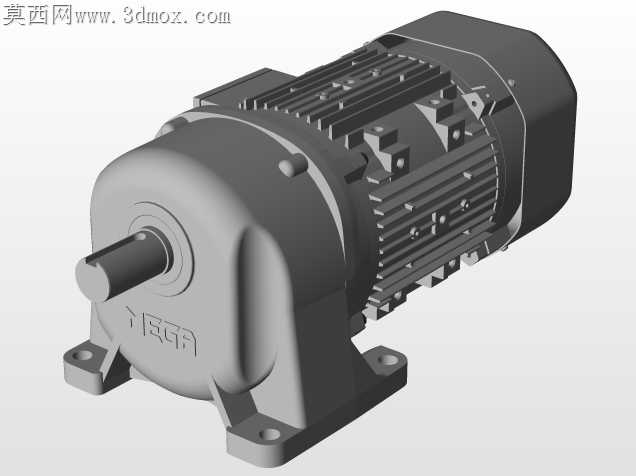

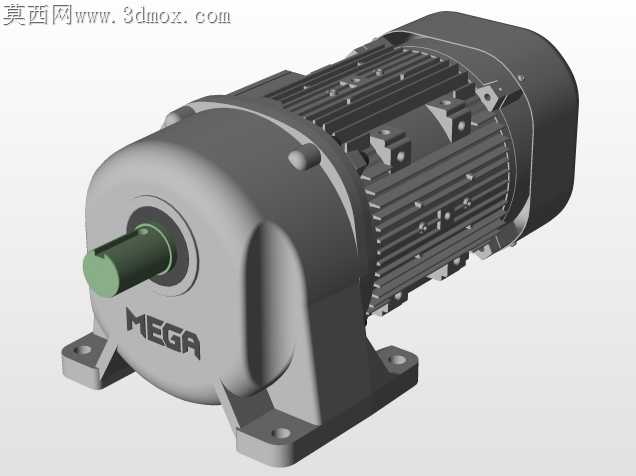

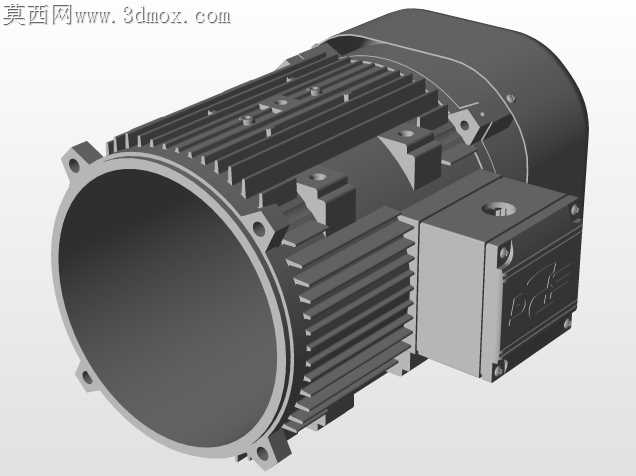

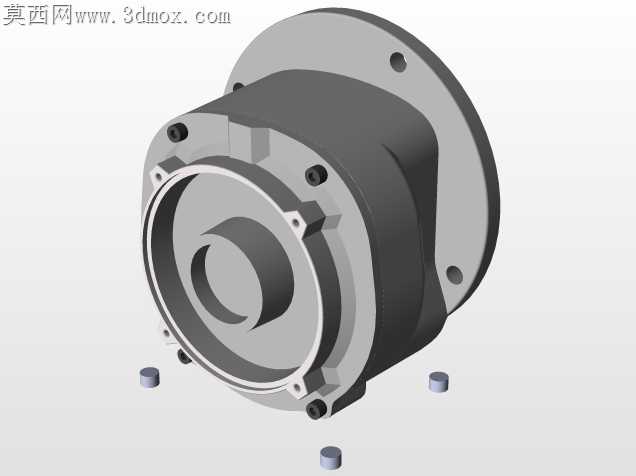

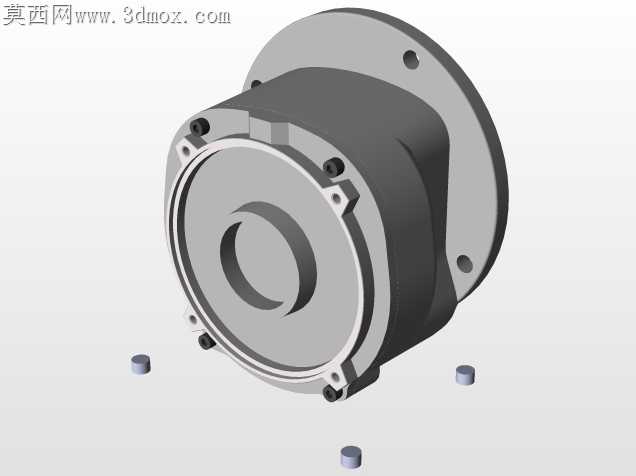

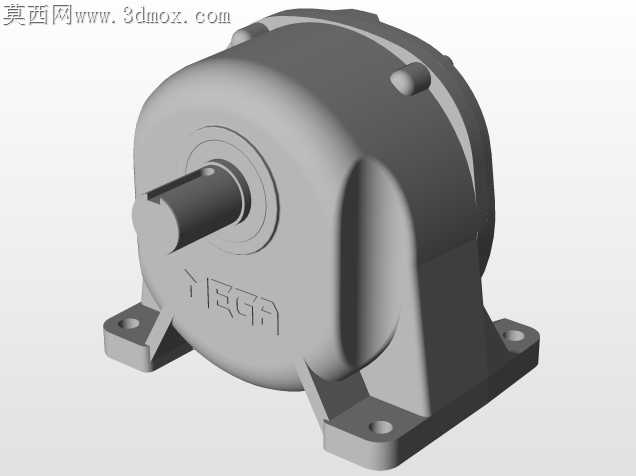

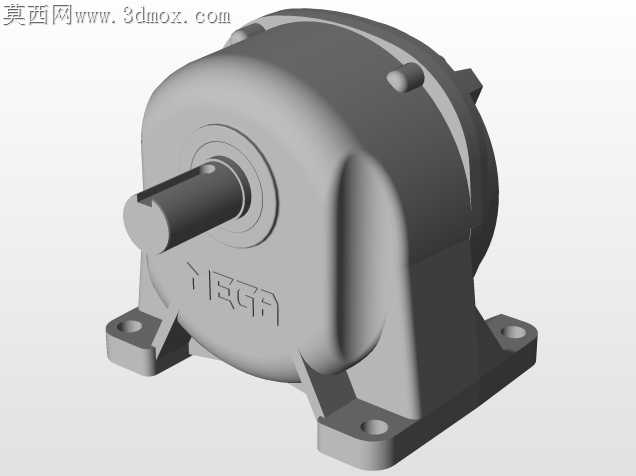

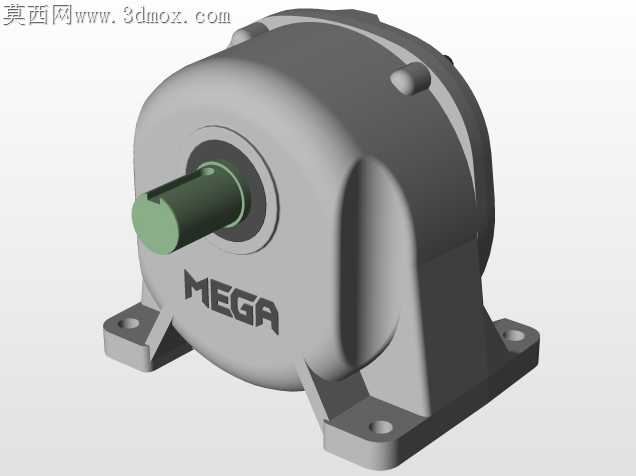

护板的折弯边我特意做了10毫米的内翻边，之前的设备护板是直边，车间工人搬料的时候经常被锋利的板边刮破手套，内翻边之后不用额外贴防撞条，也不会积料掉屑。驱动电机我装在了固定段的尾部下方，没有凸在机架侧边，整台设备的外轮廓没有突出的安装座，贴墙安装的时候能完全靠紧墙面，省出来的空间刚好能放物料周转车。之前做测试版本的时候，伸缩段拖链选长了，伸到最长的时候拖链耷拉下来蹭地面，磨了没几天就把线缆外皮磨破，这次把拖链的弯曲半径算准，固定端的安装座往上抬了20毫米，全行程伸缩的时候拖链都不会碰地面，也不会和内层机架刮蹭。
