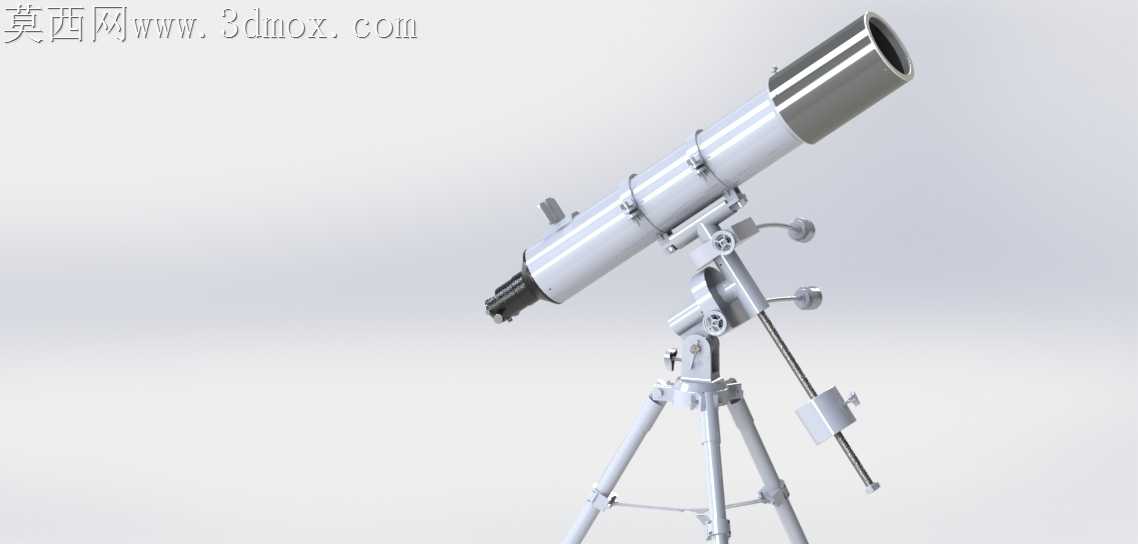

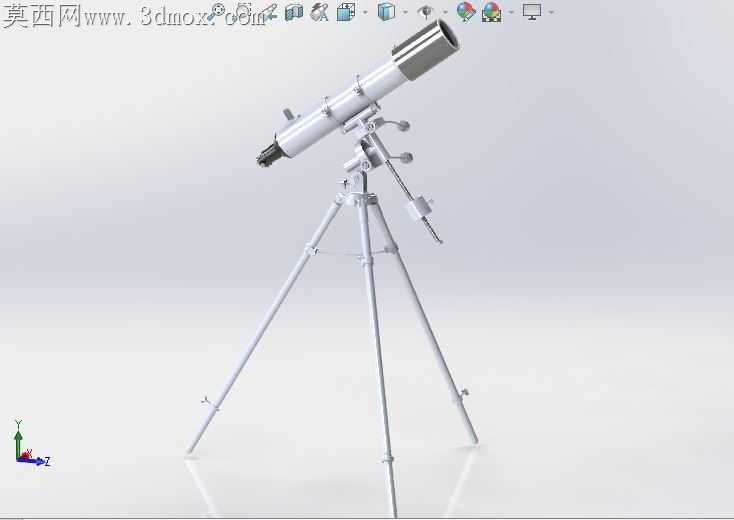

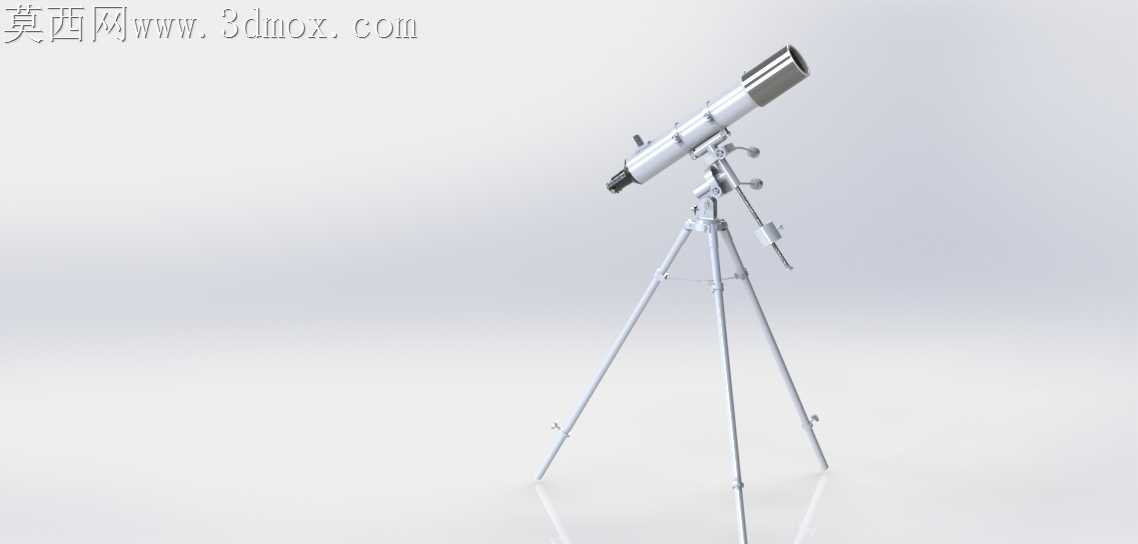

150mm口径折射式赤道望远镜配钢三脚架

刚拿到外协加工回来的三脚架支腿样件时，腿管伸缩节边缘残留的切削毛刺差点划开劳保手套，当时就对着工艺单反复核对了倒角参数，把原先0.2mm的倒角要求调整到0.5mm，避免后续装配时刮坏锁紧环的橡胶密封圈。这套折射镜的镜筒和赤道仪安装座做适配的时候，一开始没算准EQ2安装座的止口公差，装上去之后镜筒光轴偏了将近20角分，后来反复调整了安装法兰的定位销位置，把配合公差控制在0.02mm以内，才保证光轴和赤道仪极轴的同轴度。做镜筒曲面的时候，特意把遮光罩和主镜筒的衔接处做了渐消面处理，避免直角接缝在户外使用时积留雨水，之前做过的一款同规格镜筒就是因为接缝是直角，雨天观测后积水渗进调焦座，把调焦齿条泡得发涩，这次直接在结构上规避了这个问题。跨软件转档的时候，一开始把STEP格式导入渲染软件时，三脚架的球头云台内部的锁紧顶针出现了破面，后来把顶针的圆角特征单独导出实体再合并装配，才解决了转档丢面的问题。图纸标注的时候最费时间的是三脚架腿管的伸缩刻度，每一节的锁紧位置对应的焦距承重参数要和实际伸缩长度一一对应，不能出现刻度错位，不然用户架上镜筒之后会出现腿管滑落的风险。量产的时候本来想把云台的快装板做成铝合金一体切削的，后来算成本的时候发现如果用压铸铝合金再做二次精加工，既能保证快装板的夹持强度，还能把整体重量降下来120g，户外携带的时候能减轻不少负担。镜筒的调焦座特意做了双速微调结构，粗调的时候能快速拉到合焦位置，微调的时候转动阻尼均匀，不会出现跳齿的情况，之前测试单速调焦座的时候，高倍观测下稍微碰一下调焦轮就会脱焦，改了双速结构之后这个问题彻底解决了。赤道仪的蜗轮蜗杆间隙也做了预紧调节结构，用户可以根据自己的使用习惯调整蜗杆的压紧力，长时间跟踪天体的时候不会出现回程差导致的目标偏移。三脚架的脚垫做了可更换的橡胶和钢钉双配置，在水泥地面用橡胶脚垫防滑，在泥土地观测的时候可以换成钢钉扎进土里，提升大风天气下的整体稳定性。整套结构做完之后做了承重测试，架上主镜和相机总重3.2kg的时候，三脚架腿管没有出现形变，云台锁紧之后静置2小时光轴偏移量不到3角分，完全满足日常天文观测的使用需求。
