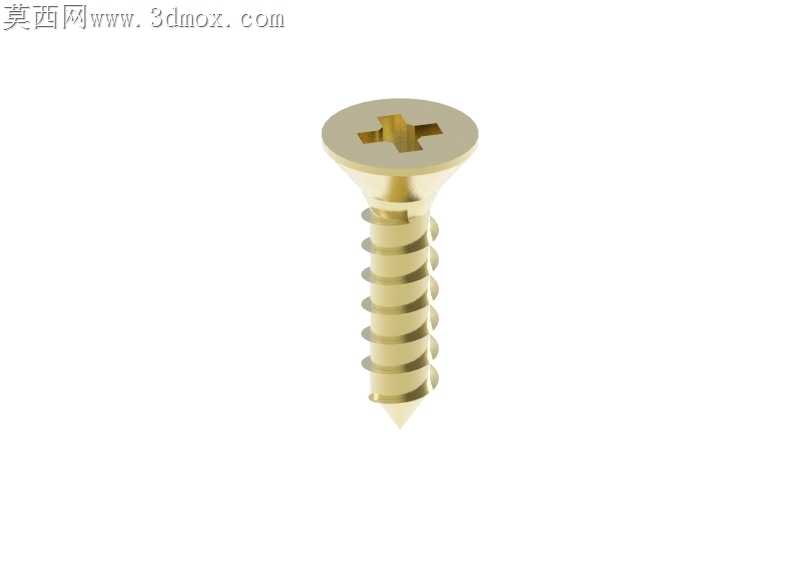

米字槽沉头5×20规格自攻木螺钉

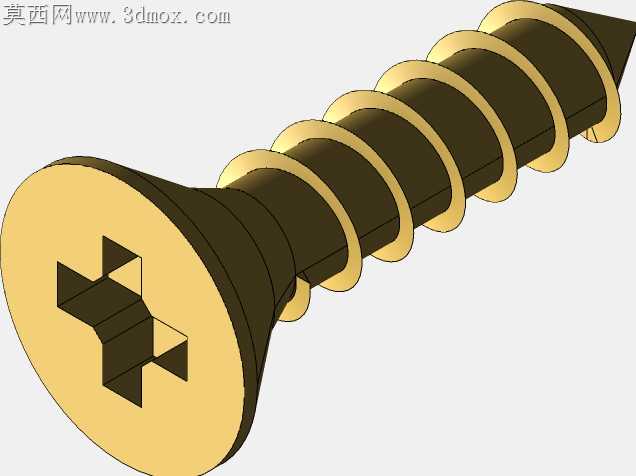

上次给实木家具厂做配套紧固件试样，头一批打出来的沉头木螺钉拧入硬柞木时，要么槽口打滑拧花，要么沉头锥面和预制沉孔贴合不严留缝隙，装完的柜门合页处总凸出来一点，打磨都没法处理。这次做这款5×20规格的米字沉头木螺钉，特意把沉头锥角从常规的90度微调了1.2度，适配市面上多数家具厂用的标准沉孔钻角度，拧入后钉头能完全埋入木材表面，不会出现凸台刮手的问题。米字槽的槽深我特意比普通十字槽加深了0.3mm，槽口边缘做了微小的圆弧过渡，之前用普通十字批拧硬木时经常出现批头跳槽崩边的情况，米字槽的受力点更多，加深后批头卡合更稳，就算电批调到最大扭矩拧入密度板加硬木的复合层，也不会出现槽口拧秃的问题。螺纹部分我没有照搬标准木螺钉的等距牙型，靠近钉尖的三圈牙做了渐进式的牙高递增，最前端的引导牙比标准牙矮0.2mm，拧入木材时不会一下子把木纤维顶裂，之前做样时钉尖太尖太锐，拧入松木这类软木时容易顺着木纹劈裂，这次把钉尖的锥角做了钝化处理，引导段的切削刃做了微小的后角，就算不用预钻导孔，拧入20mm深度的软木也不会出现侧边开裂的情况。之前跨软件转档的时候，螺纹收尾处和钉杆衔接的位置总出现破面，我特意把螺纹收尾的过渡段做了0.8mm的平滑延伸，避免转成通用格式后出现曲面褶皱，不管是做装配模拟还是出加工图纸，都不会因为几何缺陷报错。量产的时候考虑到冷镦成型的脱模问题，我把钉头和钉杆衔接的圆角从R0.1调到了R0.15，既不会影响沉头的贴合度，又能减少冷镦时的应力集中，之前做小R角的时候，批量生产时钉头位置容易出现暗裂，做盐雾测试的时候锈点最先从衔接处冒出来，调整圆角后这个问题解决了大半。表面处理模拟的是镀彩锌的效果，渲染的时候特意把镀层的金属质感调得偏暖，和实际五金件的镀锌层质感一致，做产品装配演示的时候不会显得失真。螺纹的牙距我选的是1.8mm，比普通机螺钉牙距宽，拧入木材时能咬入更多木纤维，握钉力比同规格的细牙螺钉高近三成，就算是用在密度板这类握钉力偏弱的板材上，反复拆装两三次也不会出现滑牙松脱的问题。
