Airsoft超轻铝材气密AR浆料结构件

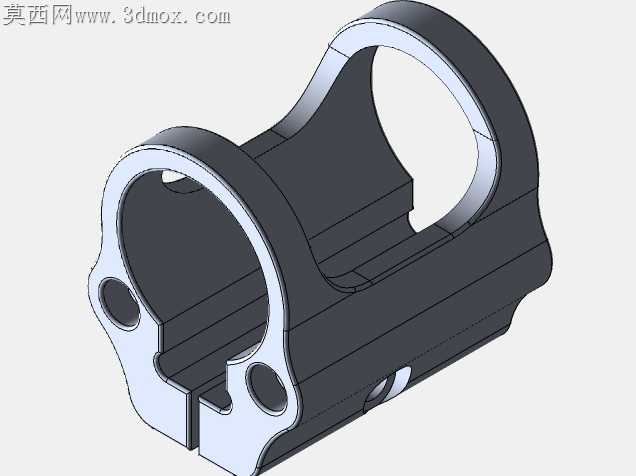

刚铣完第一版样件的时候，固定座边缘的切削毛刺卡进了导杆滑槽，来回推拉三次就把铝屑蹭到了气密接触面，当时就推翻了最初留0.1mm装配余量的方案。做这套结构的时候最先卡壳的是跨格式转档的曲面破面问题，从参数化软件导去通用格式的时候，固定座外侧的散热齿根部连续出现碎面，反复调整导出精度才把齿形的衔接误差压到0.02mm以内，避免后期开模的时候出现填充缺料的问题。

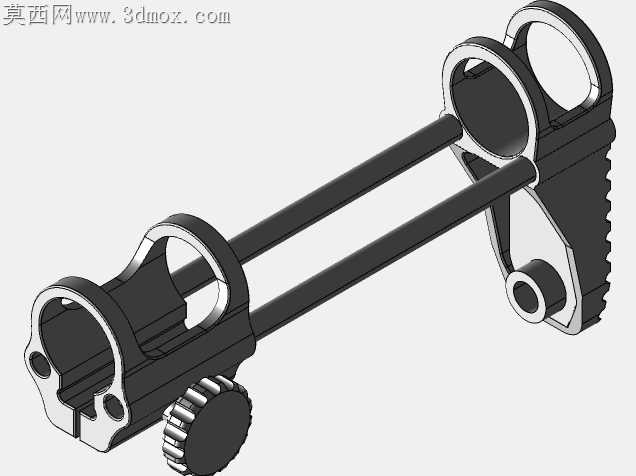

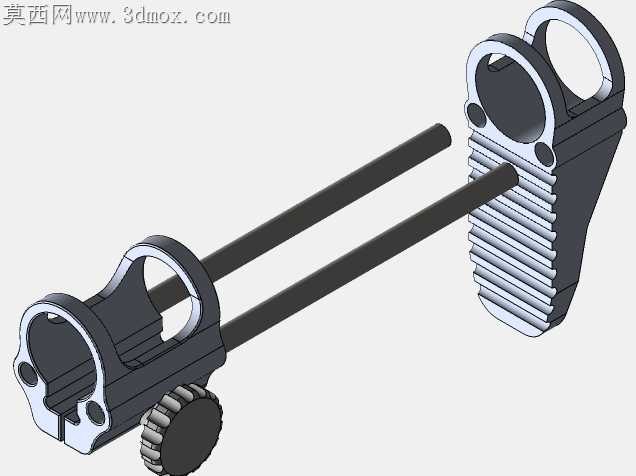

导杆和两端固定座的配合公差我前后调了七次，最开始选的H7/g6间隙配合，组装完晃量太大，气密测试的时候漏气率超了三成，后来把固定座的导杆安装孔公差收紧到H6，导杆做镀硬铬处理降低滑动摩擦，反复试装了十几次，才做到推拉顺滑同时没有径向晃量，气密测试的保压值稳定在合格区间。材质选6061超硬铝也是权衡了很久的结果，最开始想选7075铝提升强度，算完整体重量比预期重了17g，对于追求轻量化的战术配件来说这个重量差完全不能接受，换成6061之后做硬质阳极氧化，表面硬度能到HV400以上，既满足耐磨需求，又把整体重量压到了设计阈值内。

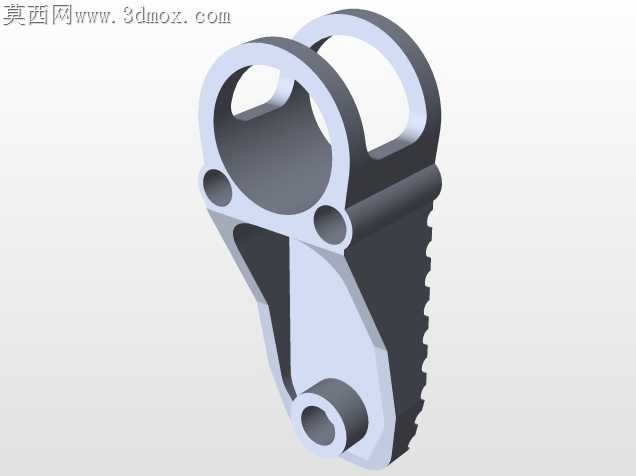

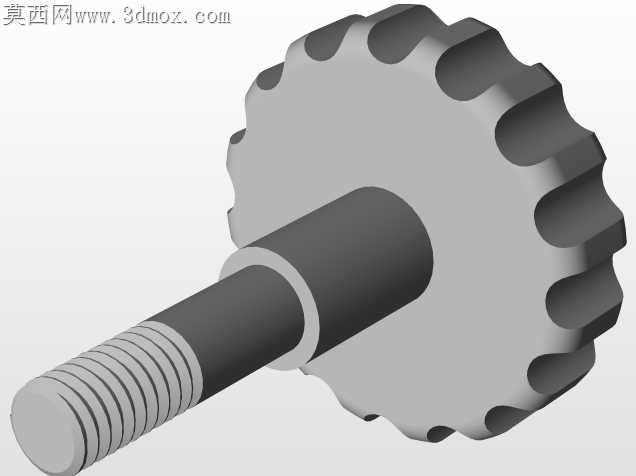

固定座外侧的散热齿不是为了好看加的，最开始的光面结构连续快速推拉二十次之后，摩擦产生的热量会让内部的密封件软化，气密性能快速下降，加了等距排布的散热齿之后，散热面积提升了两倍多，连续操作上百次接触面温度也不会超过密封件的耐受温度。前端调节旋钮的滚花纹理我也改了三版，最开始的直纹滚花戴战术手套操作的时候打滑，改成网纹滚花之后又因为齿距太密容易积灰卡涩，最后把齿距调到0.8mm，深度0.3mm，不管是裸手还是戴厚手套操作都能精准调节，也不容易积攒泥沙影响转动。

图纸标注的时候最费时间的是气密接触面的形位公差，两个固定座的同轴度要求0.01mm，平面度要求0.005mm，最开始标注的时候漏了基准统一，导致加工厂做出来的样件两端不同轴，导杆装进去直接卡滞，后来重新梳理了基准体系，以导杆安装孔为第一基准，所有配合面的形位公差都关联这个基准，才解决了装配卡滞的问题。量产的时候本来想把固定座做成一体压铸结构，算完模具成本和后期的气密合格率，还是改成了分体CNC加工再拼接的结构，虽然单件加工时间多了两分钟，但是气密合格率从压铸方案的62%提升到了98%，后期维护的时候也可以单独更换磨损的密封件，不用整个结构报废。
