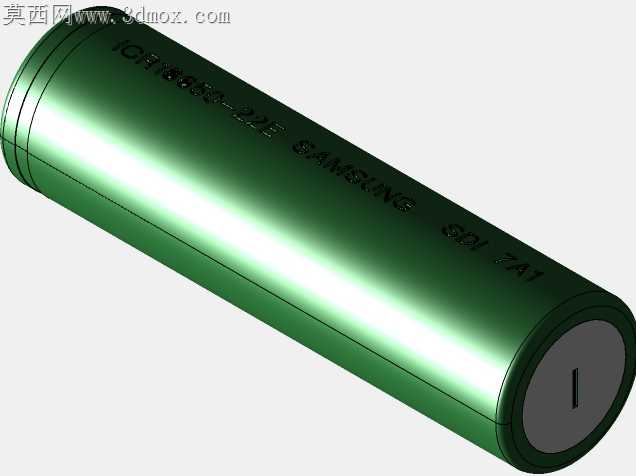

三星ICR18650-22E圆柱锂电池外观结构

刚拿到实物样件的时候最先注意到的是钢壳表面滚印字符的深度，之前做同规格电芯模型总忽略这处细节，转档到通用格式后字符要么糊成一片要么和壳体曲面破面，这次特意在曲面偏移阶段留了0.02mm的蚀刻余量，避免跨软件打开时出现面体重叠的报错。正极盖帽的压边公差卡了快两天，实物压合后边缘的R角不是均匀圆弧，靠近绝缘圈的位置有一圈冲压留下的微缩痕，之前按标准圆弧做的模型装配到电池仓时总出现0.1mm的干涉，反复对照样件调整扫掠路径的控制点，才把压边的形变还原到位。做曲面收尾的时候特意避开了全圆柱面一体化拉伸的偷懒做法，钢壳卷合的接缝处留了肉眼几乎难辨的台阶差，虽然渲染时看不出区别，但做跌落仿真的时候这处结构直接影响应力集中的计算结果。负极的一字防爆刻痕深度也反复核对过，刻得太深会影响壳体结构强度，太浅又起不到泄压作用，模型里把刻痕底部的壁厚控制在0.05mm，和实物量产的工艺参数保持一致。表面的绿色塑封层没有单独做实体，而是用曲面偏移加材质贴图实现，既控制了模型整体的面数，又能还原塑封膜和钢壳之间贴合的细微光泽差，不会出现塑料和金属质感混同的问题。之前帮做PACK设计的朋友搭电池组模型，总遇到电芯模型和镍片焊接位对不准的问题，这次特意把正极帽的焊接平面做了基准标识，导出通用格式时不会丢失基准参考，拿到手直接就能用来排布电池组。做的过程中还踩过转档的坑，一开始把滚印字符做成凸起实体，转成中间格式后字符碎成了几百个小碎面，后来改成曲面蚀刻的方式，不管导入哪个工程软件都能保持完整的曲面结构，不会出现丢面、破边的问题。绝缘圈的材质特意做了亚光质感区分，和钢壳的金属亮面、塑封的半光绿面形成明确的材质层次，就算不用渲染直接在工程软件里查看，也能快速分辨不同的结构部件。
