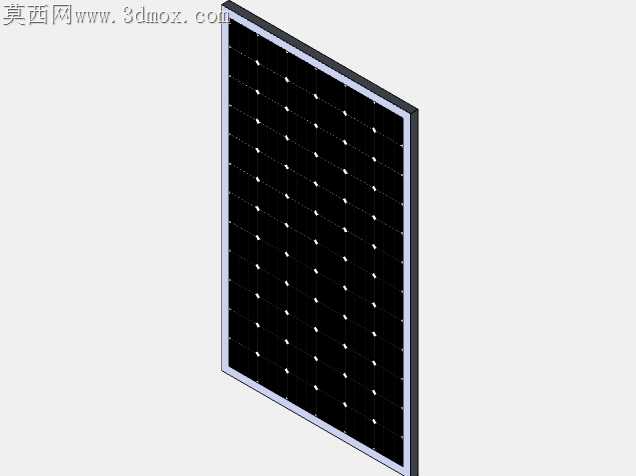

标准尺寸太阳能电池板结构三维设计

刚拿到光伏组件厂的需求时，最先要解决的是边框型材切削后的毛刺残留问题——之前试做的手板在拼接角码时，铝边框切割面的细微毛刺会刮破EVA封装层的边缘，户外使用两三个月就会出现水汽渗入的隐患，这次建模时特意把边框内侧的倒角尺寸从常规的0.3mm调整到0.5mm，同时在角码插接位预留了0.12mm的公差带，既不会因为间隙过大导致边框晃动，也能避免过盈装配时挤裂边框的阳极氧化层。

做电池片阵列排布的时候，没按常规的整板均分逻辑来，特意核对了主流60片单晶电池片的实际切割公差，每片电池片的栅线位置都对应了背板的汇流条走线槽，之前跨软件转档时出现过汇流条穿孔位偏移0.2mm的问题，这次在建模阶段就把穿孔位的定位基准和边框安装孔做了关联约束，哪怕后续调整边框厚度，穿孔位置也不会跟着错位。

考虑到量产时的层压工艺，把玻璃盖板和电池片之间的EVA层厚度做了微调，之前做实训项目时吃过亏——EVA层留得太薄，层压时气泡排不出去会形成局部鼓包，留太厚又会增加光线透射损失，这次反复核对了层压温度下EVA的熔融流动系数，把厚度定在0.45mm，既保证层压时胶层能完全填充电池片间隙，也不会多余的胶溢出污染边框安装位。

背面的接线盒安装位特意做了下沉式结构，之前见过不少户外电站的组件因为接线盒突出背板太多，积灰积水后导致接线端子锈蚀，这次把安装位下沉2mm，接线盒装好后和背板边框基本齐平，雨水能顺着边框的导流槽直接流走，不会在接线盒周围积存。还有边框上的安装孔，没做通用的长圆孔，而是根据分布式光伏支架的常用安装间距，把孔位做了两组适配尺寸，不管是彩钢瓦屋面的夹具安装还是地面电站的压块固定，都不用额外打孔破坏边框结构。

建模过程中特意规避了不同软件转档时的曲面破面问题，所有的边框转角、电池片倒角都用了实体拉伸而非曲面缝合，之前帮同学做竞赛作品时，曲面缝合的模型导入渲染软件经常出现碎面，这次全实体建模后，不管是导入做受力仿真还是出加工图纸，都不会出现几何错误。还有电池片表面的栅线，没做贴图处理，而是做了0.02mm的凸起结构，做光影渲染时能真实还原栅线的遮光效果，方便后续做发电效率的仿真测算。
