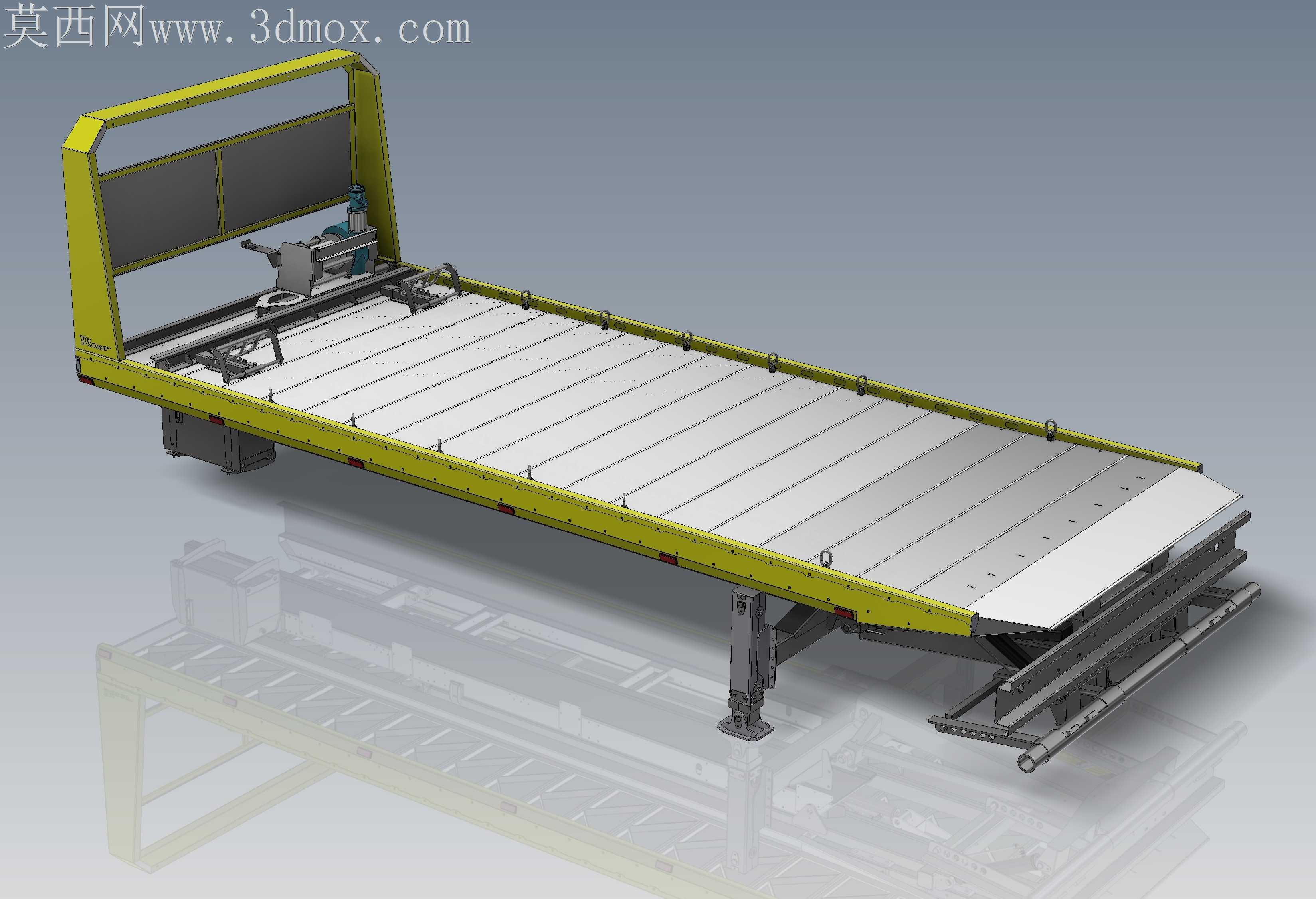

道路清障用平板式车辆转运承载装置

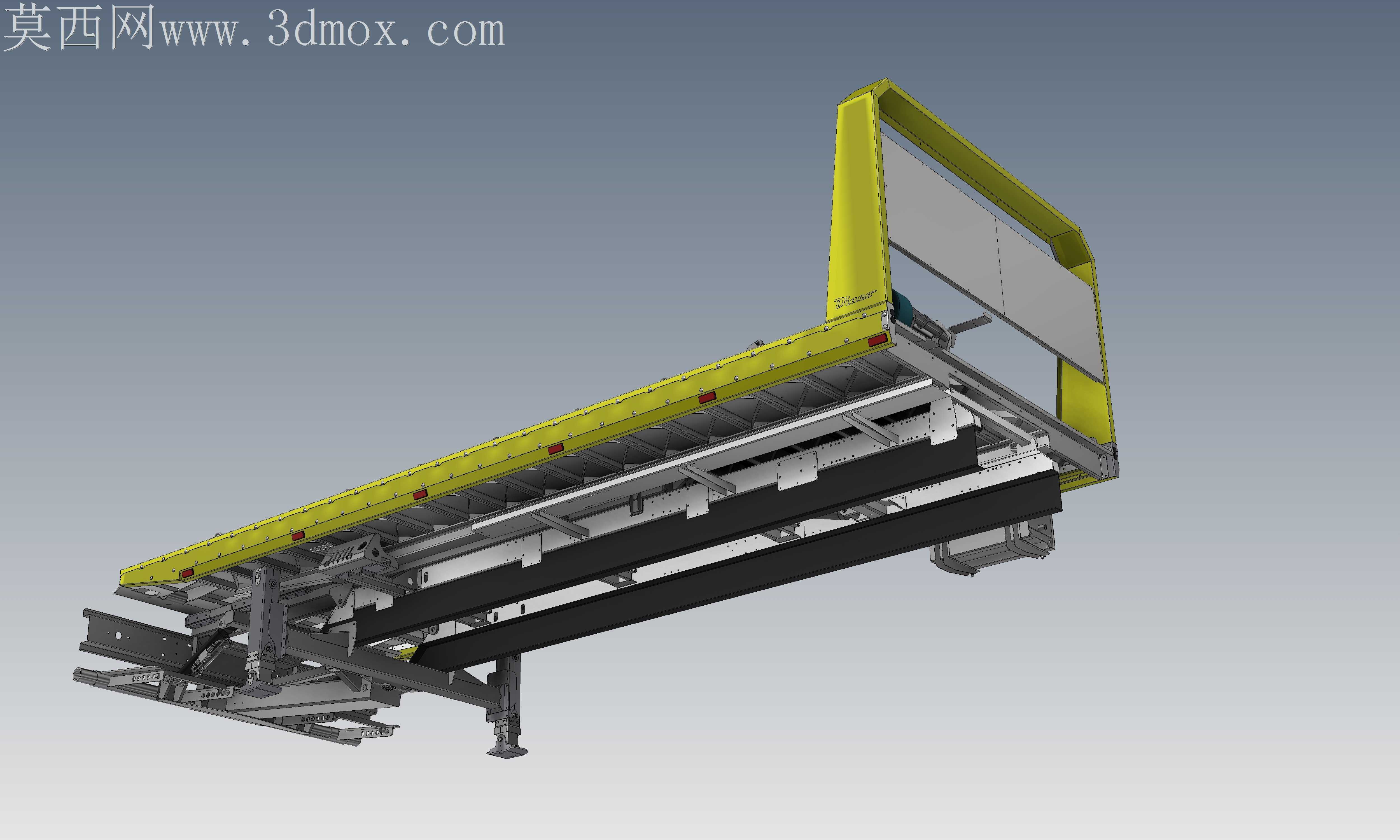

上次给改装厂做适配的时候，最先踩的坑就是平板边缘的型材切削毛刺没处理，现场装配的时候工人手指被划了两道口子，后来特意把所有外露棱边都加了0.8mm的倒角工艺要求，连防滑条的嵌装槽边缘都做了去毛刺处理。做这套结构的时候最先考虑的是实际救援工况里的偏载问题，毕竟拖故障车的时候很少能完全居中停放，之前见过不少小厂做的平板用久了侧边主梁下弯，就是因为载荷分布算得太理想化。我在做横梁排布的时候特意把靠近尾端跳板位置的横梁间距缩小了120mm，毕竟故障车上板的时候后轮集中载荷全压在尾段，要是按均匀载荷排布，用个半年尾段肯定塌腰。

跨格式转档的时候出过一次问题，最初在结构软件里做的支腿联动机构，导成通用格式后液压锁的配合面出现了0.3mm的面偏移，后来反复调整了导出精度，把相邻面的公差阈值调到0.02mm才解决转档后的破面问题，不然加工厂拿到的模型会出现装配干涉。平板面板的花纹板选型我纠结了很久，一开始想用整板冲压的防滑纹，后来考虑到量产的时候整板冲压需要大吨位压机，很多中小改装厂没有这个设备，最后改成了模块化嵌装的防滑条，既能保证雨天作业的摩擦力，又能降低生产门槛，坏了哪根还能单独更换，不用整张面板换掉。

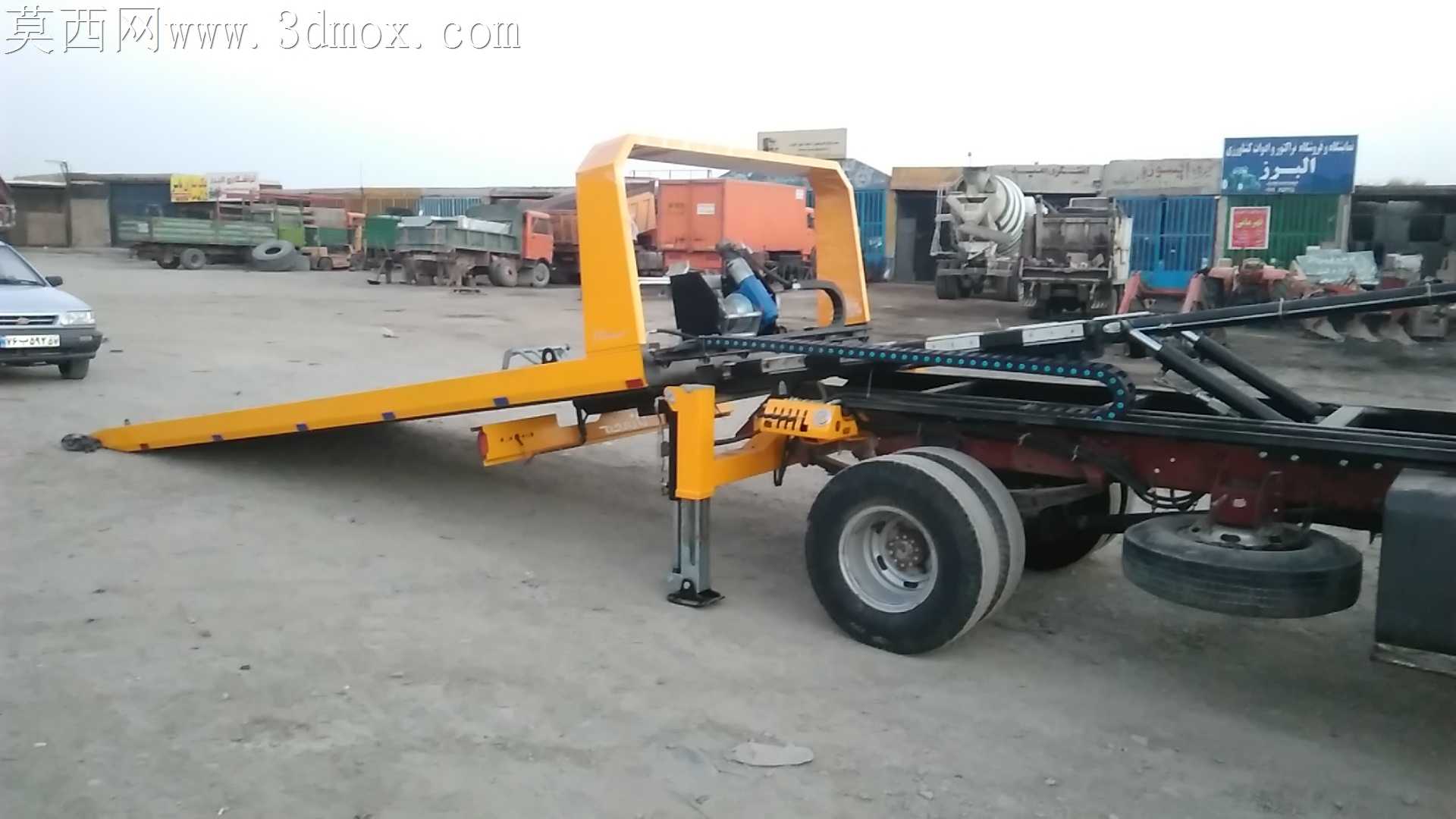

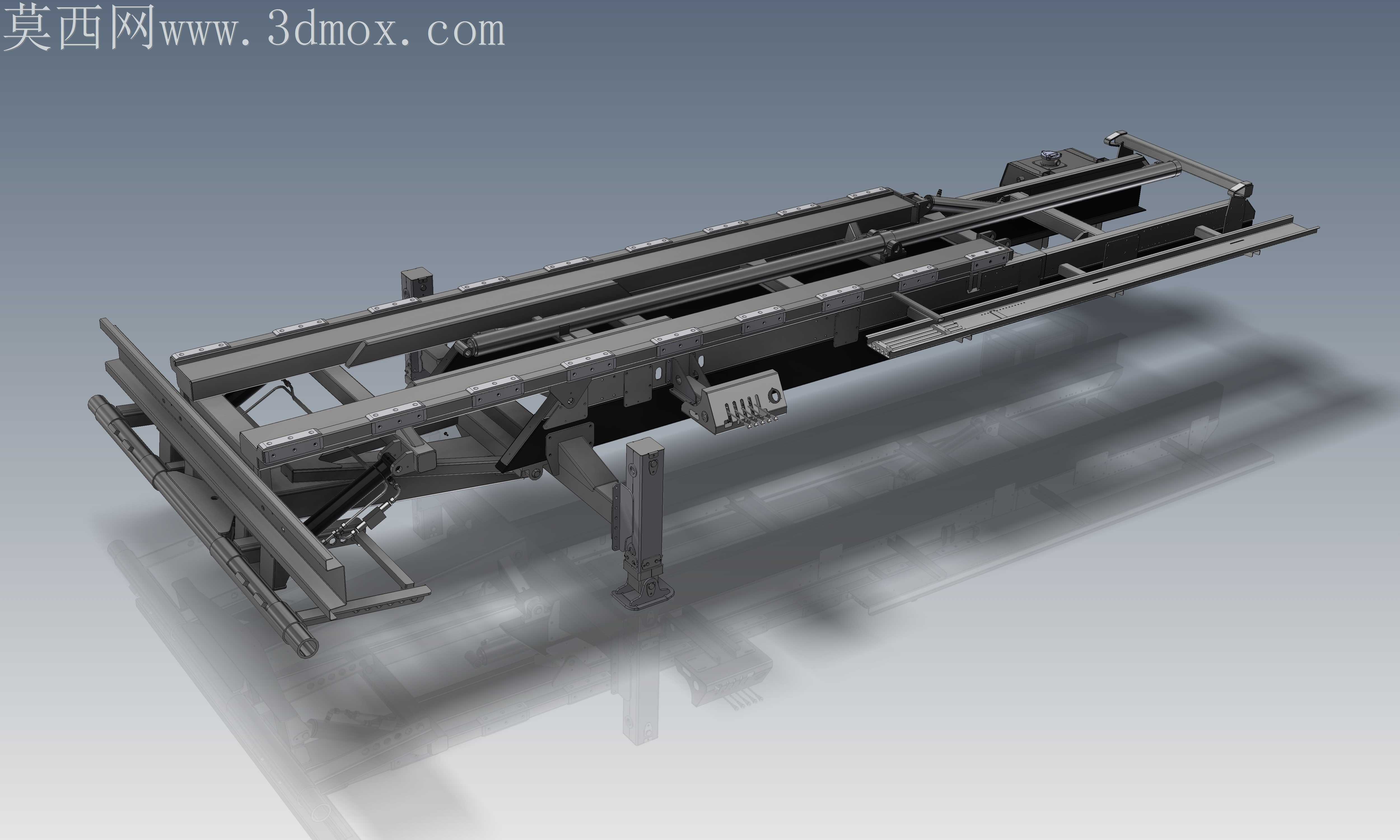

前端的挡架我没有做全封闭的厚重结构，而是留了观察缺口，毕竟救援的时候司机要在前面操作绞盘，全封死的话看不到绞盘钢缆的收卷状态，很容易出现钢缆乱绳跳槽的问题。支腿的安装座我特意加了加强筋包边，之前在救援现场见过支腿受力的时候把安装座焊缝扯裂的情况，就是因为座板和主梁的焊接面太小，这次把包边延伸到主梁腹板150mm的位置，分散集中应力。尾端的跳板翻转机构我没有用外露的弹簧，而是把扭簧藏在铰接轴内部，毕竟野外作业的时候泥沙很容易卡进弹簧缝隙，时间长了弹簧锈死跳板就抬不起来，藏在轴内部既能防泥沙，还不会因为外露刮到过往的人员。

绞盘的安装座我做了可微调的长孔设计，毕竟不同改装厂选的绞盘安装孔位有细微差别，要是做死孔位，现场安装的时候还得重新打孔，既耽误工时又破坏主梁的防腐层。侧边的绑绳环我没有直接焊在面板边缘，而是做了内嵌式的安装座，平时不用的时候环扣能沉到面板平面以下，不会因为突出刮到被转运车辆的轮胎侧壁，之前有同行做的外露绑绳环，拖新车的时候把人家车门下沿刮掉漆，赔了不少钱。整个平板的拼接焊缝我都要求做连续密封焊，不能留点焊缝隙，不然雨天洗车的时候水渗进型材内腔，用个两三年就从内部锈穿，外面看着完好其实里面已经锈得掉渣。
