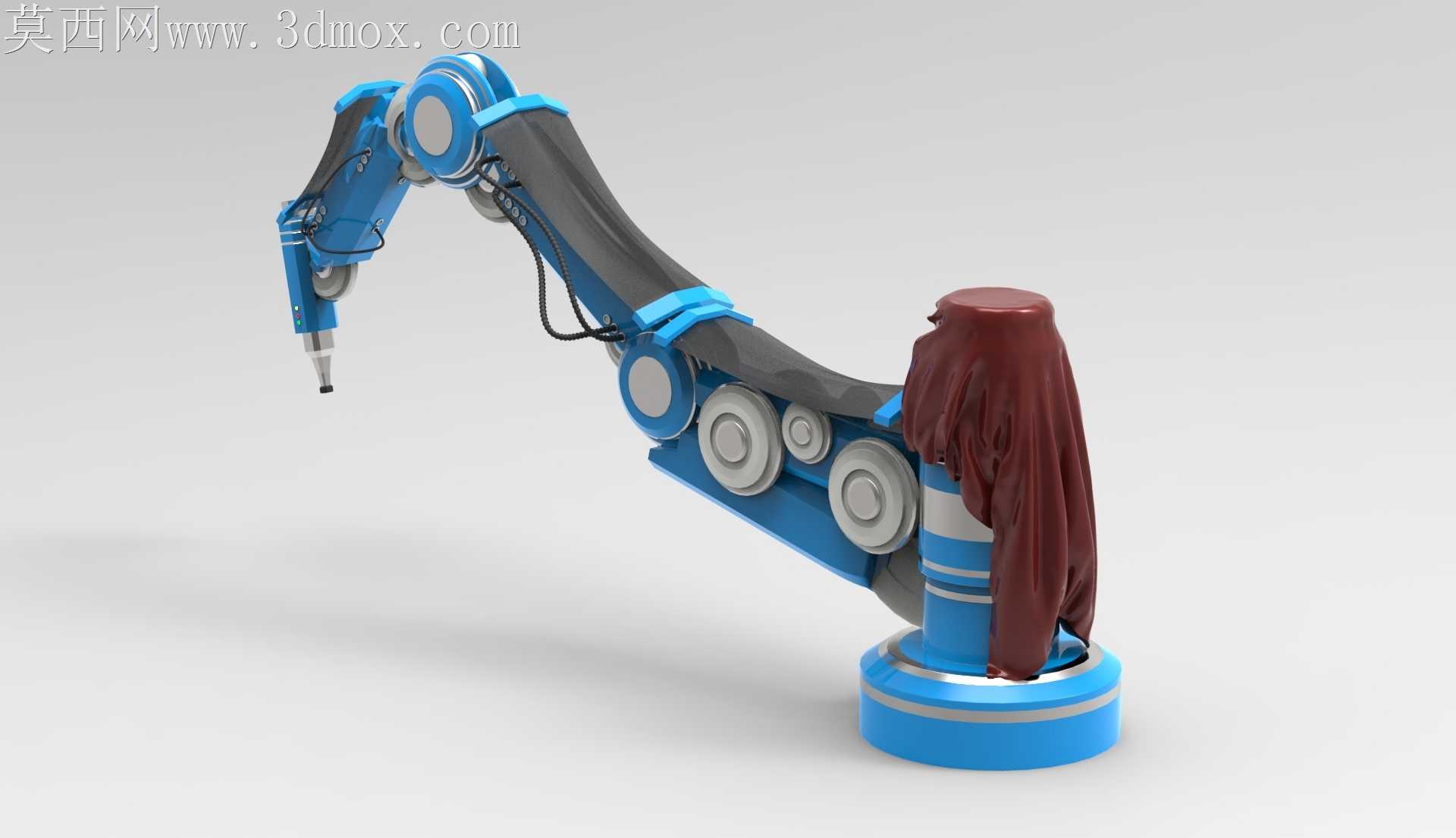

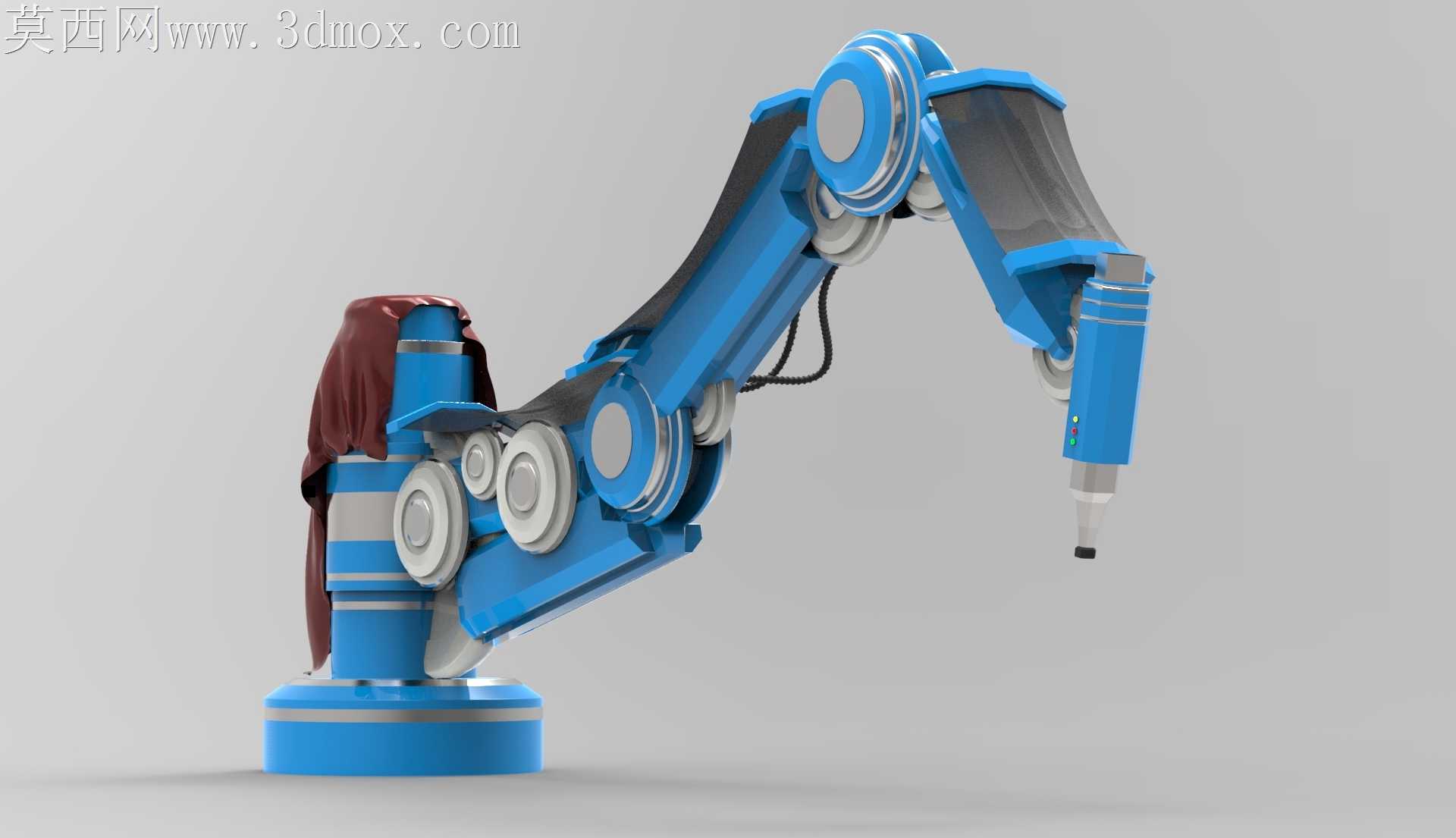

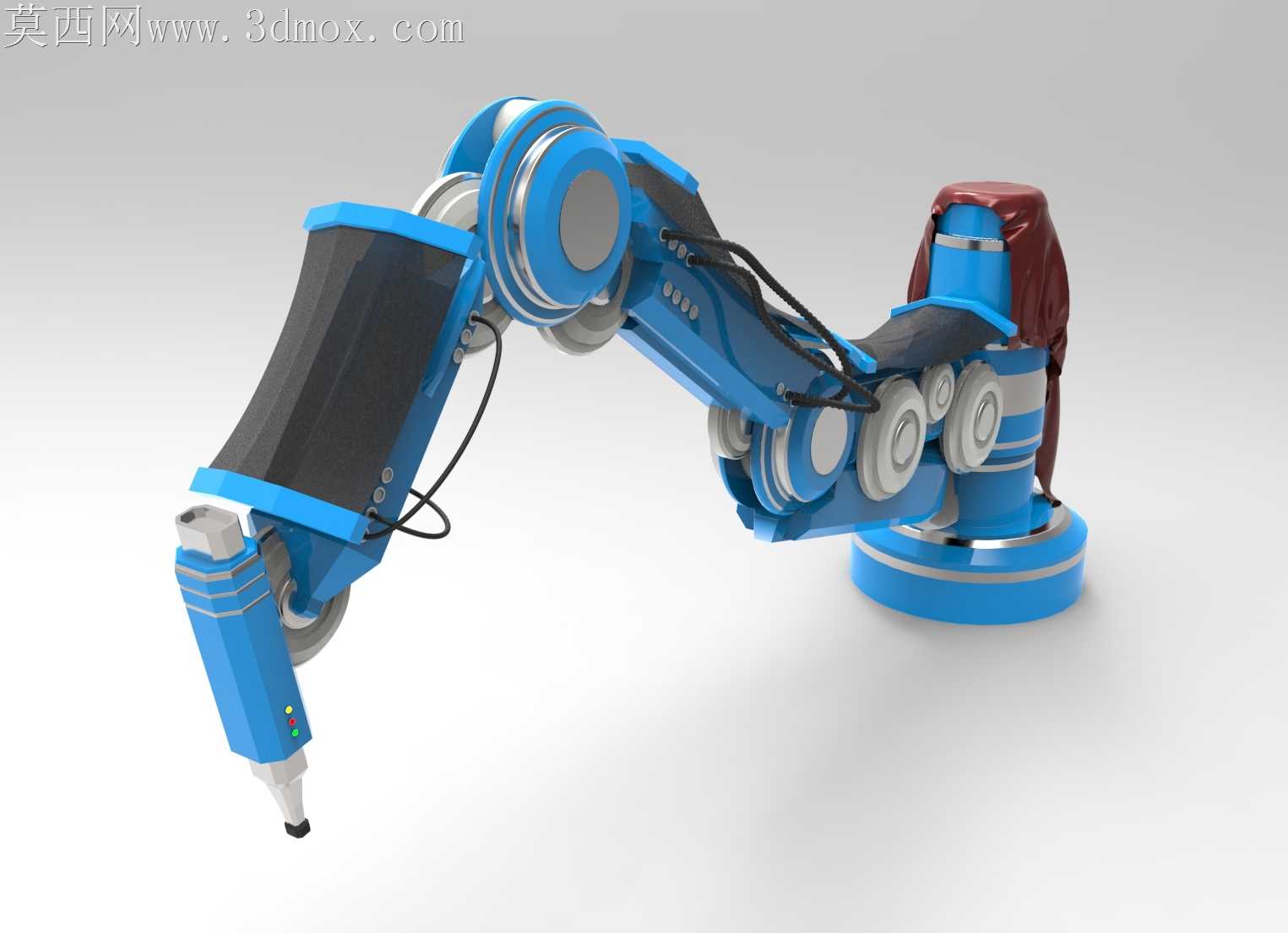

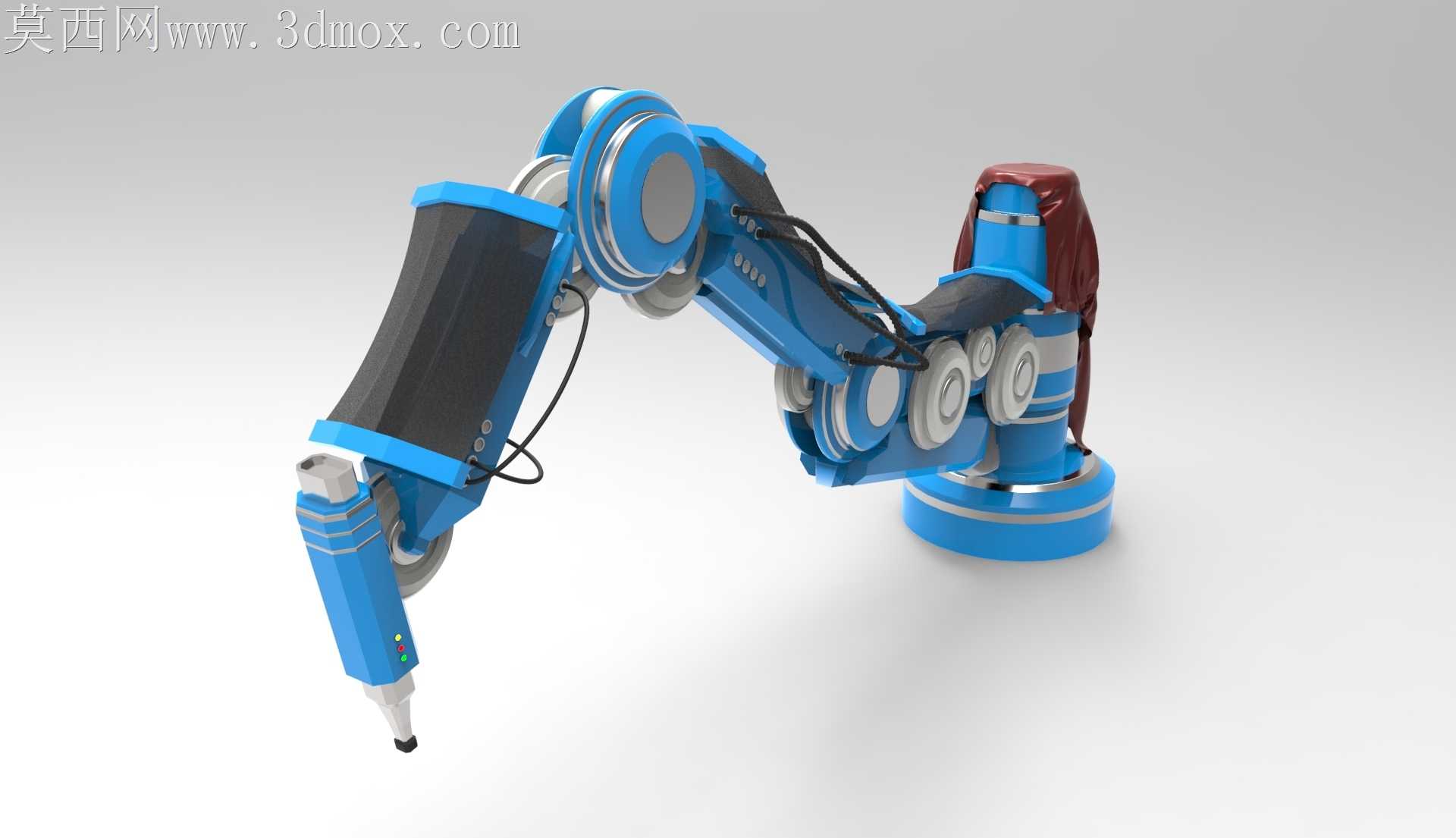

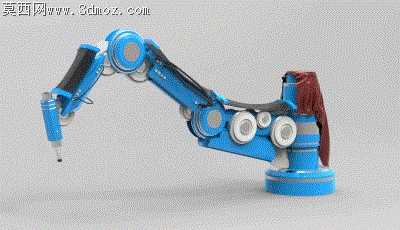

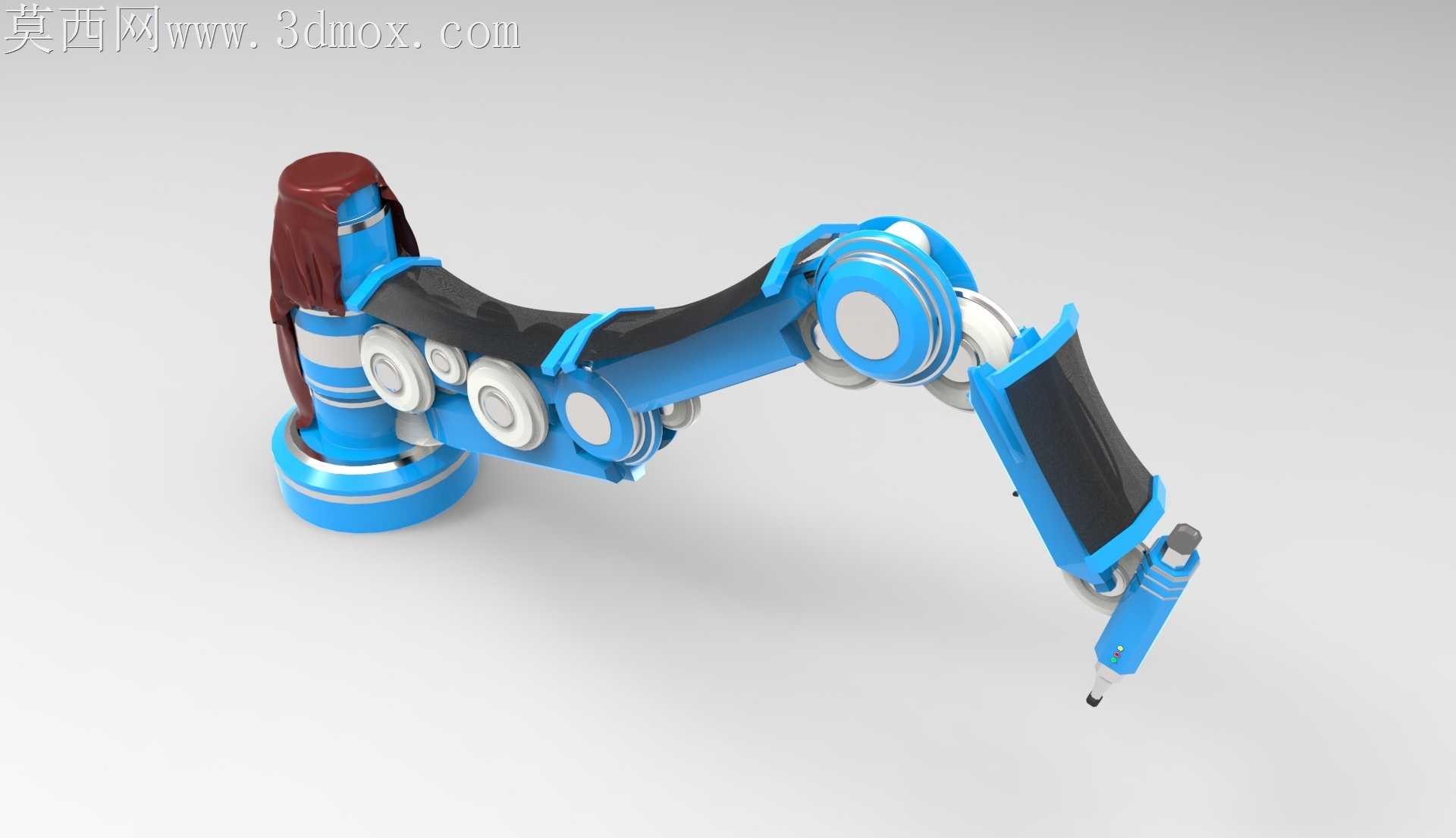

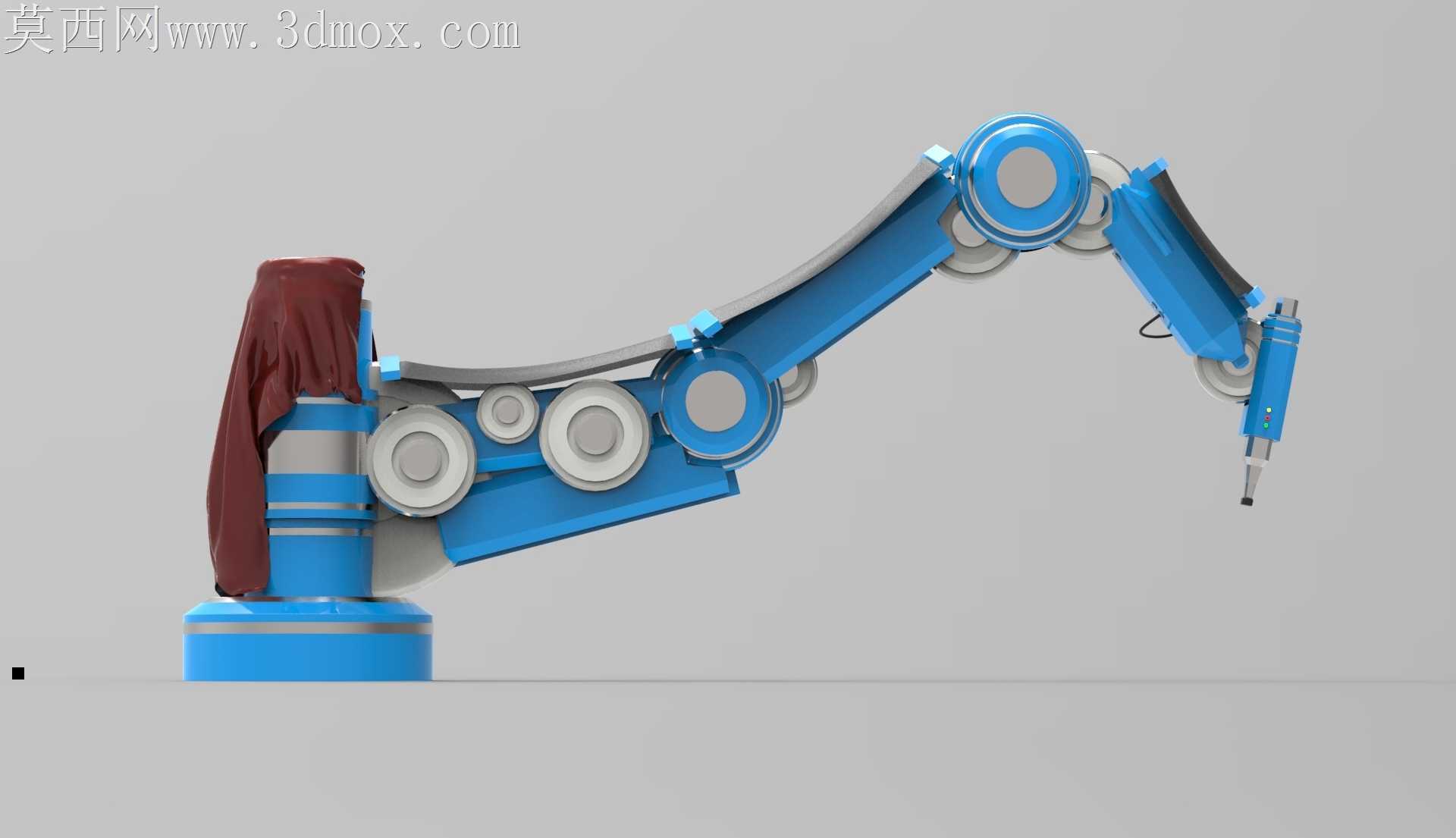

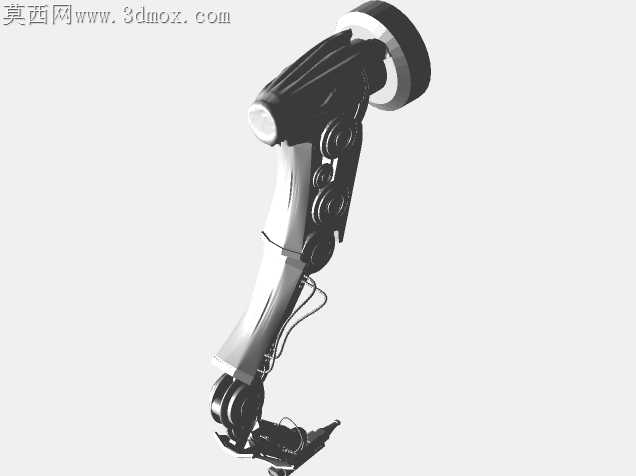

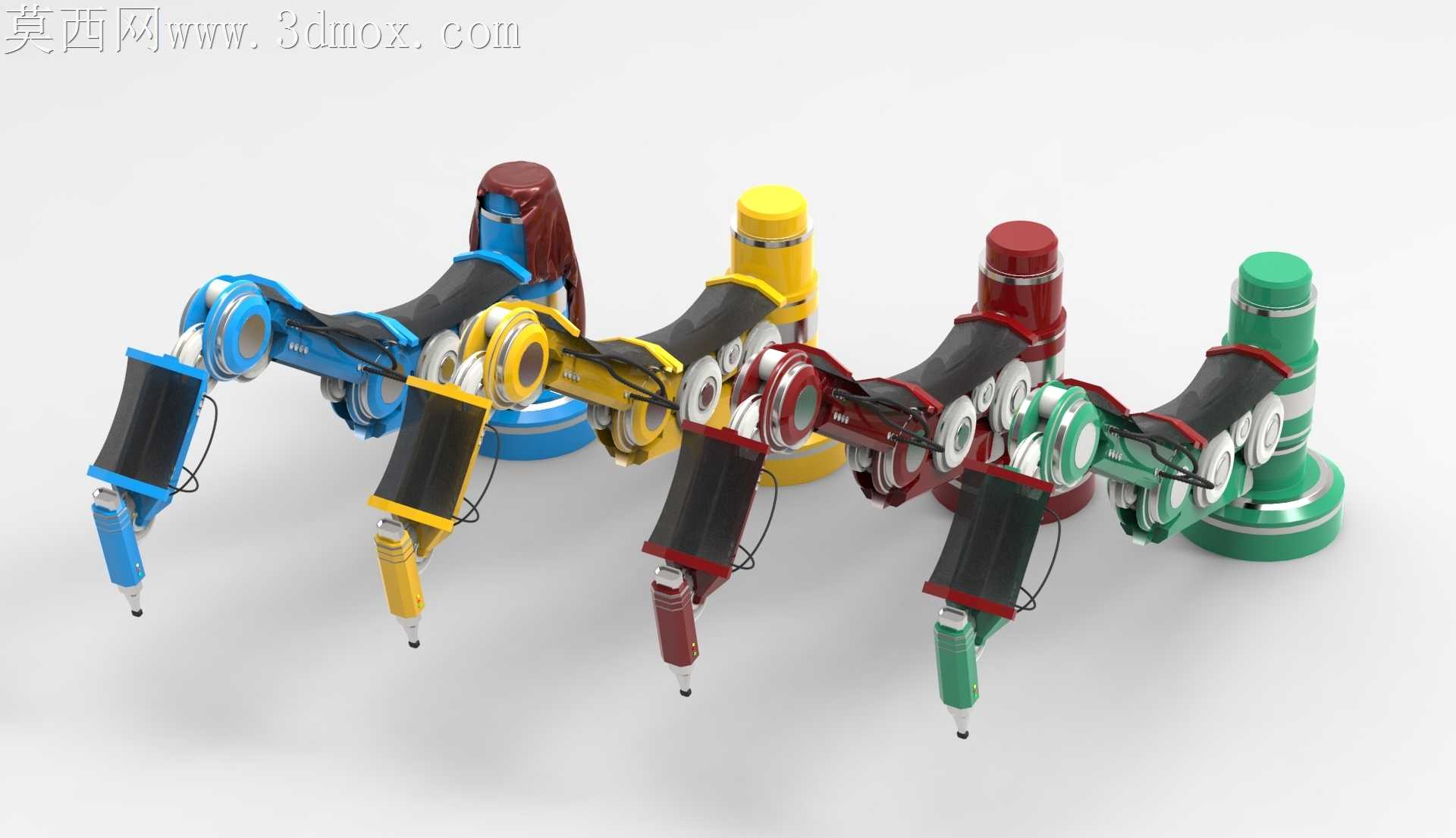

蓝黑配色多关节工业机械臂X1500RS

刚拿到车间反馈的旧款机械臂关节处线缆磨损问题时，我最先盯着第三轴转角处的布线槽看了快半小时，之前做的几款样机在连续运行1200小时后，这个位置的防护套总会因为反复弯折出现毛刺，甚至磨破内部线缆外皮导致信号中断。这次做X1500RS的结构时，特意把大臂内侧的走线槽做了圆弧过渡处理，没有用之前的直角折边，槽内壁还留了0.8mm的余量贴耐磨绒布，避免线缆和金属槽直接摩擦切削。

装配的时候最费功夫的是腕部三个关节的同轴度公差，一开始把轴承座的公差设成了H7，装完后转动腕部总觉得有细微的卡顿，反复拆了三次才发现是关节端盖的止口和轴承外圈的配合差了0.02mm，后来把止口的加工公差收紧到P6，再装的时候转动阻尼就均匀了，连续空转两小时也没有出现局部卡滞的情况。大臂和底座连接的回转支承位置，我特意加了一圈防尘密封圈的安装槽，之前有客户在多粉尘的打磨工位用同款臂，只用了三个月回转支承里就进了铁屑，磨损得转不动，这次的密封圈用的是双唇结构，既能挡外部的粉尘碎屑，也能留住内部的润滑脂，不用频繁加注保养。

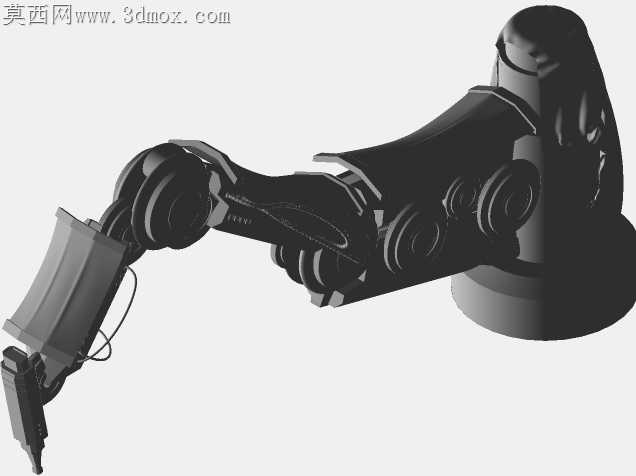

曲面设计上我没有做太花哨的造型，大臂外侧的流线型曲面其实是为了避让工位上常见的工装夹具，之前直棱直角的臂体在靠近焊接工装的时候总会磕到夹具边缘，这次把外轮廓做了内收的曲面，在同样的伸展半径下，臂体和周边设备的安全间隙多了15mm，不会轻易发生碰撞。转档的时候一开始用通用格式导出，发现腕部的细小管线特征总是出现破面，后来在转档前把所有小特征做了层分类，非关键的装饰特征单独隐藏导出，才解决了跨软件打开的破面问题，也不会影响核心结构的查看。

做量产结构取舍的时候，我把底座上原本设计的四个可调支撑脚改成了一体式的安装法兰，之前的可调脚在设备快速移位的时候总容易松动，而且在重载工况下支撑刚度不够，一体式法兰直接和地面预埋螺栓锁紧，刚性提升了近40%，也减少了现场安装调试的时间。臂体上的红色防护拖链是专门选的高柔性材质，之前用普通拖链在第四轴反复俯仰的时候，拖链连接销容易脱出，这次的拖链每一节都做了防脱卡扣，就算在最大俯仰角度下快速运动，也不会出现链节散开的情况。

之前实训课带学生做同款臂的拆装练习时，总有学生把关节处的密封垫装反，导致润滑脂渗漏，这次我在密封垫的安装位置做了不对称的定位缺口，只有装对方向才能完全卡进槽里，从结构上避免了装配出错的可能。腕部末端的工具安装法兰我留了通用的ISO接口尺寸，不管是装焊枪、吸盘还是打磨头，都不用额外做转接法兰，适配性比之前的版本强很多，客户拿到手不用二次加工就能直接装对应的执行工具。
