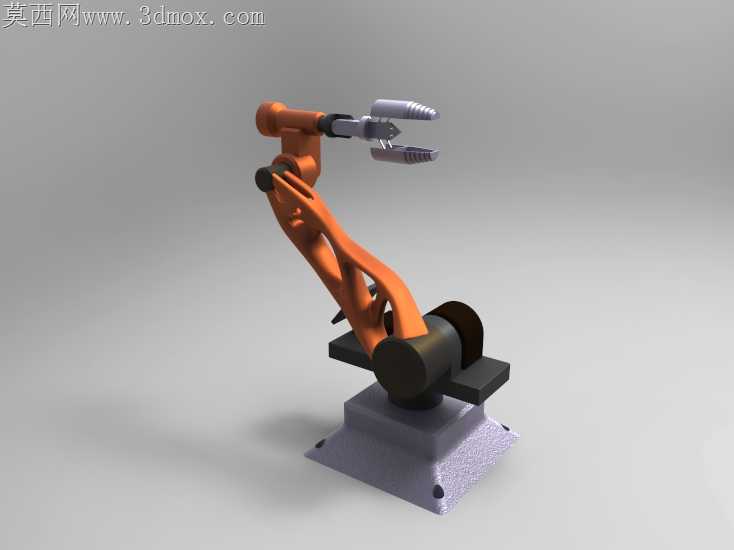

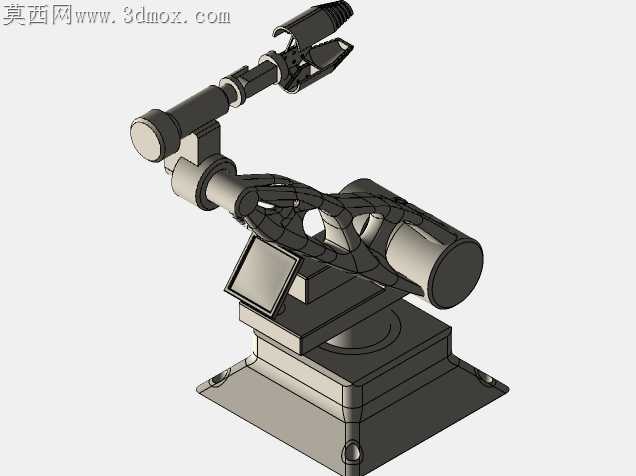

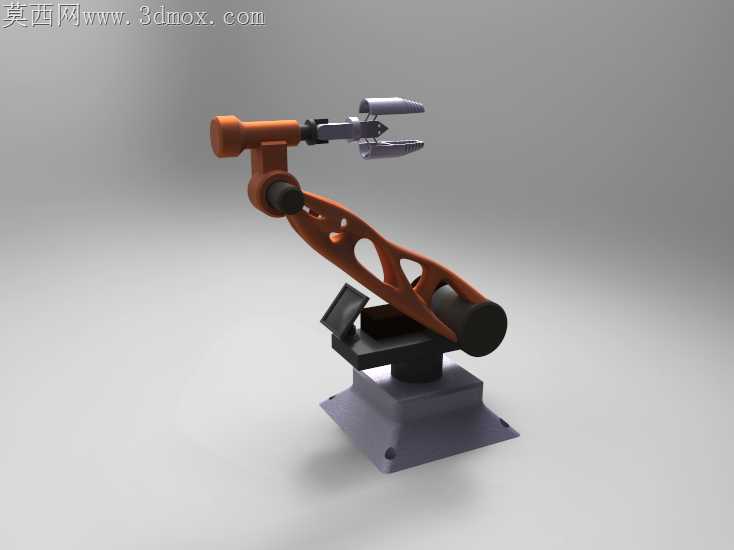

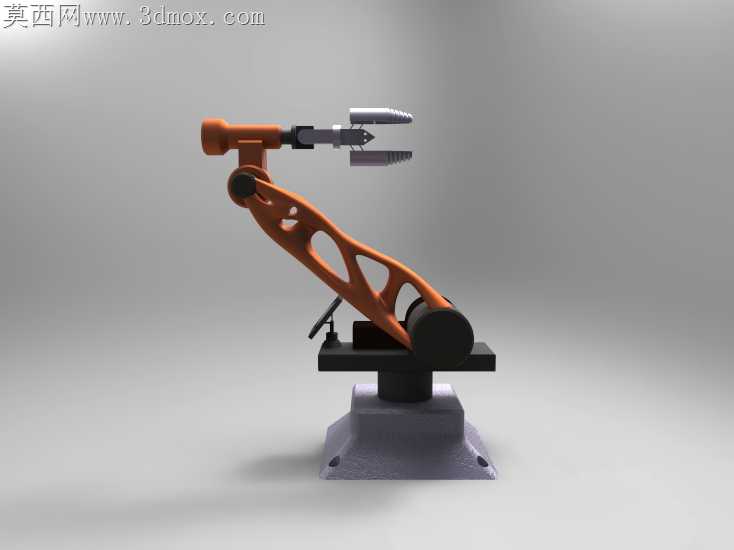

轻量化臂身结构机械手钻采样作业装置

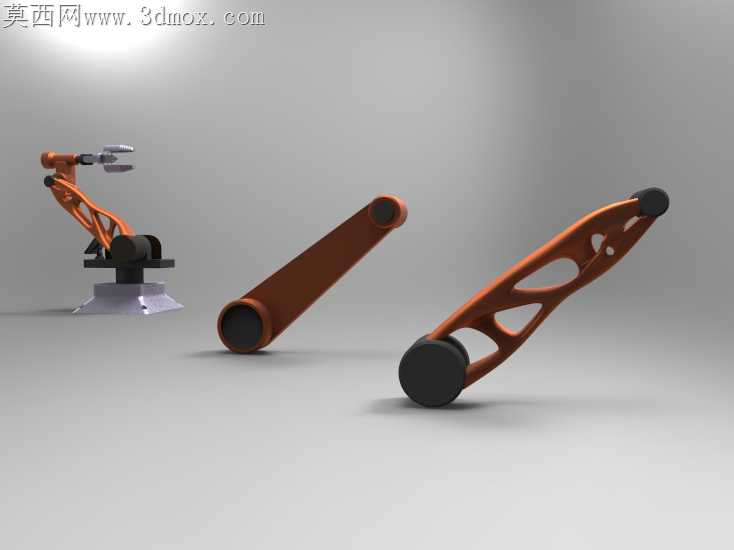

刚拿到初始方案打样件的时候，臂身连接轴孔边缘的切削毛刺卡进了关节轴承内圈，转了不到二十次就出现了卡顿异响，那时候就意识到照搬传统铸造臂的壁厚设计完全行不通。做拓扑优化的时候反复调整了三次载荷边界，把臂身非受力区域的材料一点点挖空，最后算下来臂身重量比初始方案降了七成，连带着底座的固定螺栓规格都能从M10降到M8，安装时的人工搬运强度也降了不少。

装配的时候特意给末端夹爪和钻具的连接位留了0.02mm的公差补偿量，之前跨软件转格式的时候，夹爪的铰接面曾出现过曲面破面，补面的时候特意核对了开合角度的行程范围，保证夹爪抓持采样容器的时候不会出现夹偏或者夹不紧的情况，钻具的进给行程也和夹爪的开合动作做了联动限位，避免作业时钻具碰伤夹爪指面。

底座的安装法兰面特意做了下沉式的沉孔设计，固定螺栓拧入后不会突出法兰面，放置在工作台面上的时候能完全贴合，不会因为螺栓头突出导致设备运行时出现晃动。关节处的走线槽是顺着臂身的镂空筋条走的，之前试装的时候线缆外露，臂身转到极限角度时线缆会被臂身和底座的夹角挤到，调整走线位置后，不管臂身转到哪个作业角度，线缆都能顺着筋条的弧度自然弯曲，不会出现拉扯或者挤压破损的问题。

末端的钻具夹持位做了快换结构的卡槽，不用拆整个关节就能更换不同规格的采样钻头，夹爪的指面也预留了防滑垫的安装槽，抓持玻璃或者塑料采样管的时候不会打滑。之前做工况模拟的时候，臂身水平伸到最大行程处，末端加载额定作业载荷，整体的形变量控制在0.15mm以内，完全能满足采样和钻孔作业的精度要求，不会因为臂身变形导致钻孔位置偏移或者采样取样不准。

做结构取舍的时候没为了追求极致轻量化把臂身的筋条做的过薄，毕竟实际作业时难免会有意外碰撞，保留了核心受力位置的壁厚，哪怕不小心碰到周边的工装架，也不会出现臂身变形报废的情况。关节处的密封槽也留好了密封圈的安装位，车间里的粉尘和切削液不会进到关节轴承里，日常维护只需要定期往注油孔里打润滑脂就行，不用频繁拆解关节做清洁。
