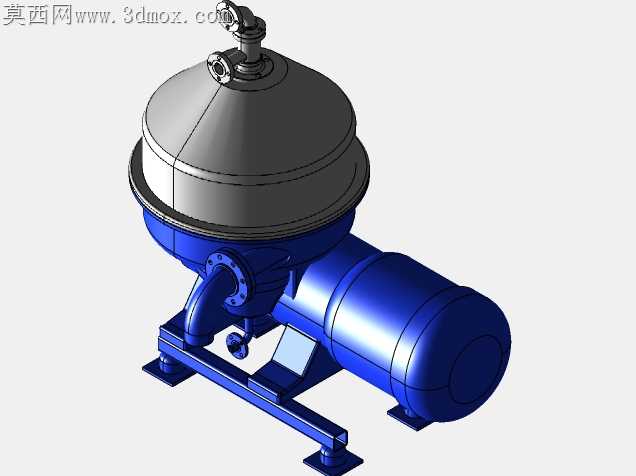

阿法拉瓦尔FESX610碟式离心分离设备

之前在乳品厂做设备维保的时候，见过老款同系列离心机跑料的问题，转鼓密封面因为加工残留的微小毛刺，运行三百小时后就出现密封渗漏，重相出口带轻相料液，拆检的时候密封槽里卡了不少结焦的料渣，清理起来特别费劲。做这套模型的时候特意把转鼓和上盖的密封配合面做了公差收紧，配合面的倒角特意留了1.5mm的过渡，避免装配的时候O型圈被切边，之前帮客户改同款设备的密封结构，就是因为直角边太锋利，换密封的时候稍不注意就刮出缺口，开机就漏。

管道尺寸这块我是对着现场测绘的实物一点点核对的，进料口的法兰对接位置、重相轻相出口的管间距，连底座的安装孔位都和现场预埋的地脚尺寸对得上，之前有同行做同款模型只做了外形，拿去做厂房布局模拟的时候，管道对接差了二十多毫米，现场配管的时候才发现问题，耽误了一周的安装工期。转鼓内部的碟片组我没有做全细节堆叠，毕竟实际设备里几十片碟片如果全做实体，转档的时候很容易出现破面，之前试过把所有碟片都建出来，导出STEP格式的时候有三个碟片的曲面出现缝合缺陷，导入其他软件的时候直接丢了实体，后来改成参数化阵列的简化结构，既保留了碟片组的装配位置关系，转档的时候也不会出现几何错误。

电机和转鼓的连接支座我特意做了加强筋的结构还原，之前现场的老设备因为支座刚度不够，满负荷运行的时候振动值超标，轴承温度三个月就升到警戒值，后来在支座侧面加了两道斜向加强筋，振动直接降了40%。底座的排渣口位置我留了足够的操作空间，实际维护的时候拆排渣阀不用拆周边的管道，之前见过不少仿制的设备把排渣口贴着装到了电机侧，每次清渣都要拆进料管，运维师傅怨声载道。做曲面的时候上盖的圆弧过渡我调了三次曲率，第一次做的圆弧太陡，和转鼓的配合面出现了0.2mm的阶差，实际生产里这个位置很容易积液结垢，清洗的时候冲不干净，时间长了就会污染料液，后来把过渡圆弧的半径放大到8mm，和转鼓的配合面做到齐平，没有卫生死角。

跨软件转档的时候我特意检查了所有螺纹孔的位置，之前有次转档把顶部排气阀的安装孔坐标偏了3mm，拿去做加工件的时候直接打废了一块毛坯，这次所有安装孔都做了同轴度校验，不管是导入哪个工程软件，孔位都不会偏移。考虑到这个设备常用在乳品、植物油、生物发酵的液固分离或者液液分离场景，所有和物料接触的部位我都没做多余的凸台凹槽，避免藏料，符合食品级设备的卫生设计要求。
