可移动下滑轮差动省力传动结构演示装置

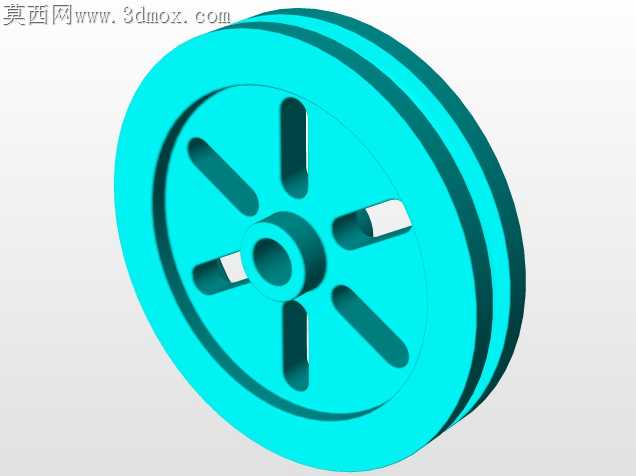

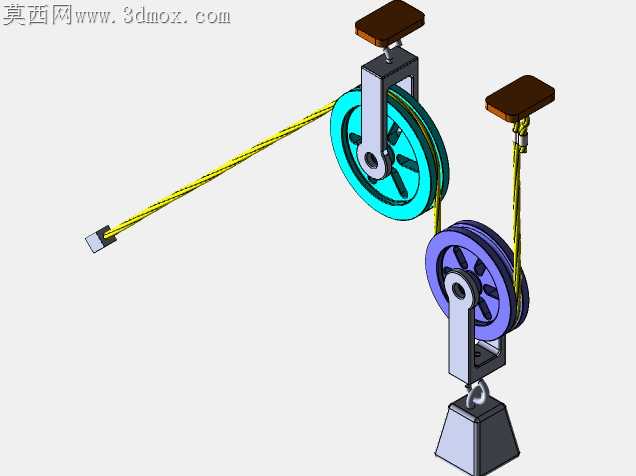

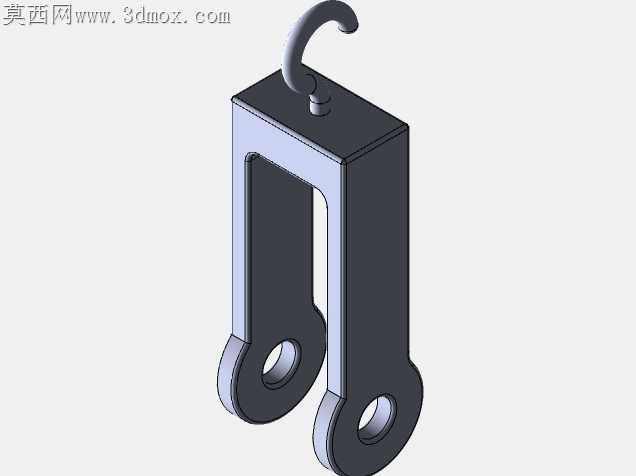

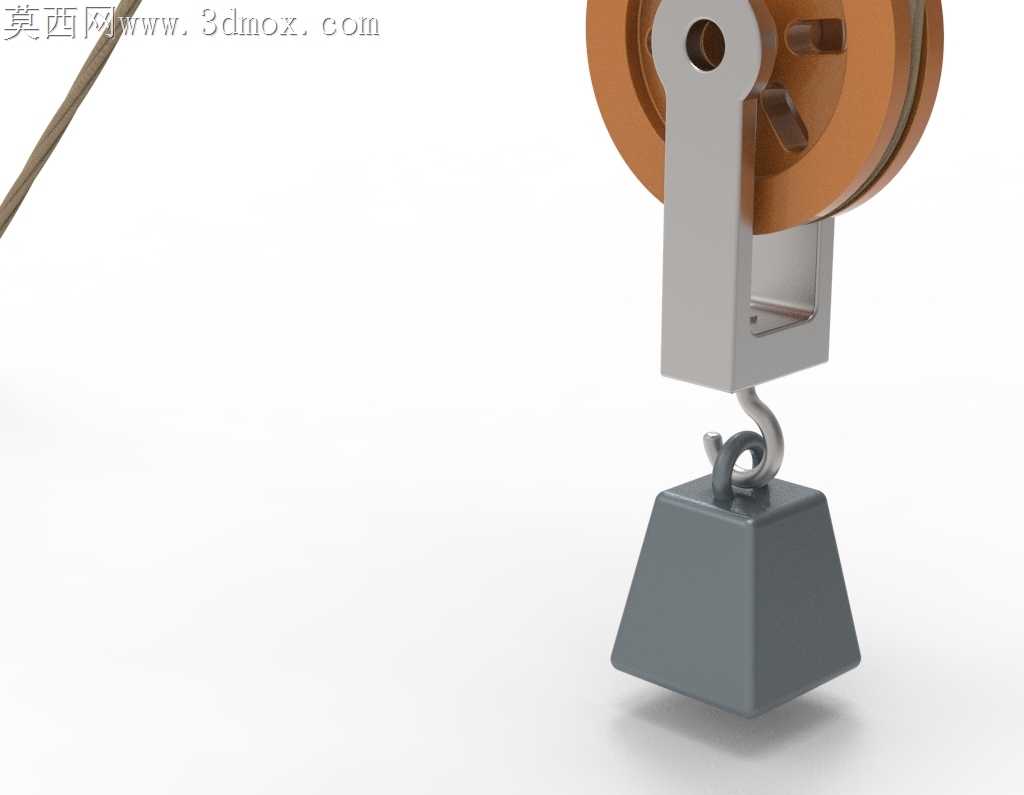

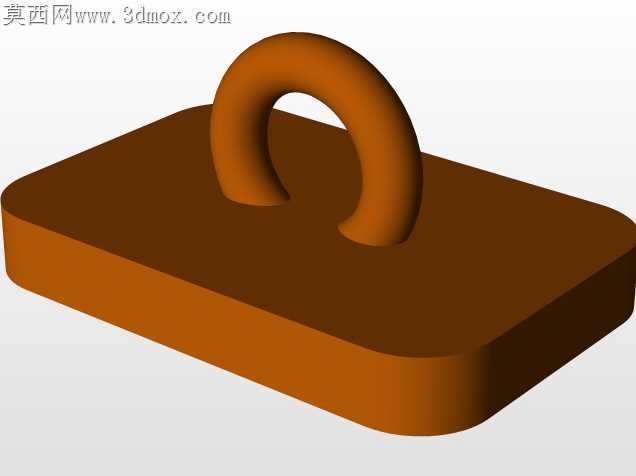

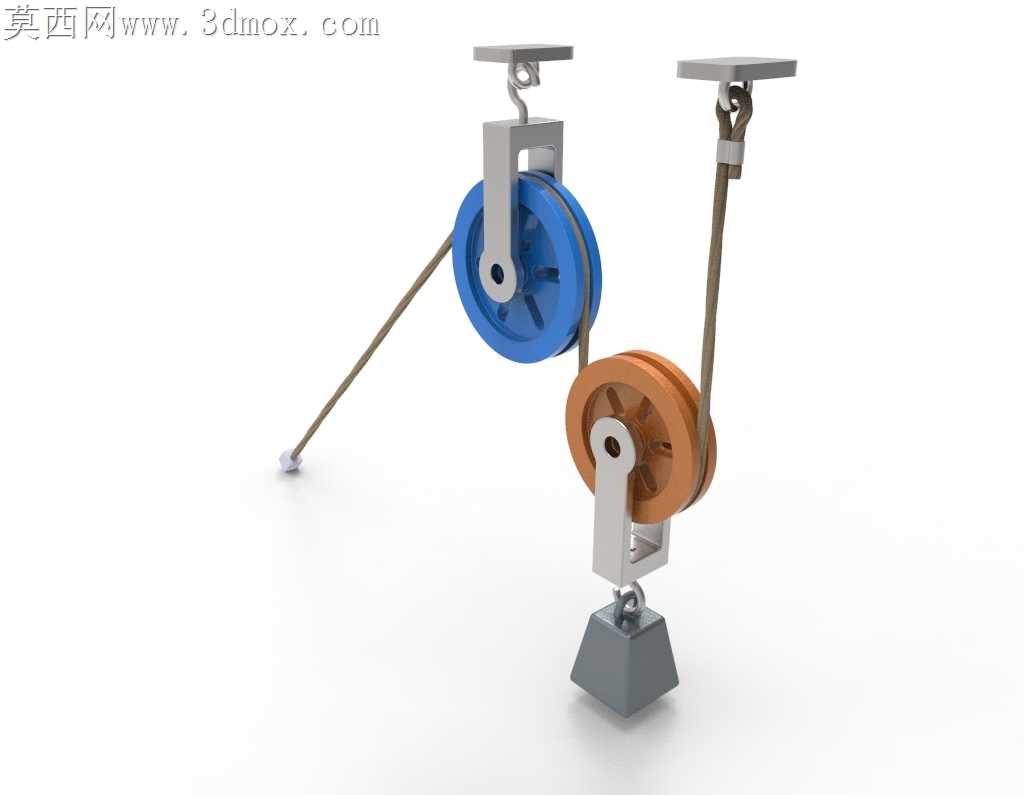

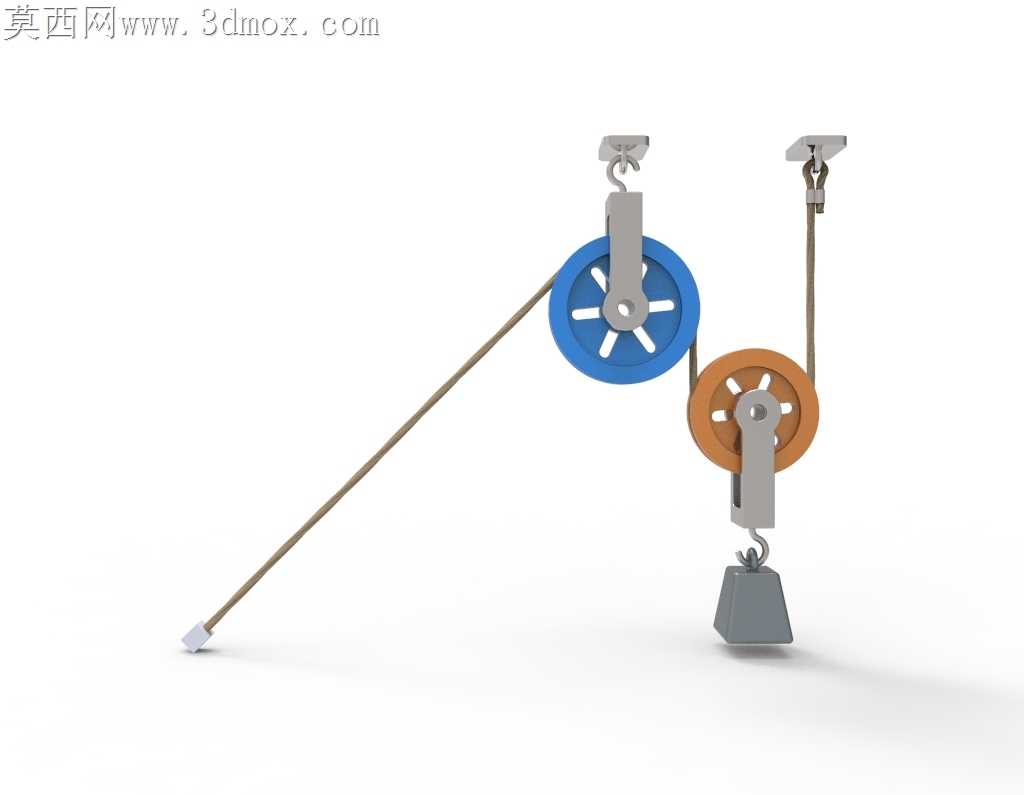

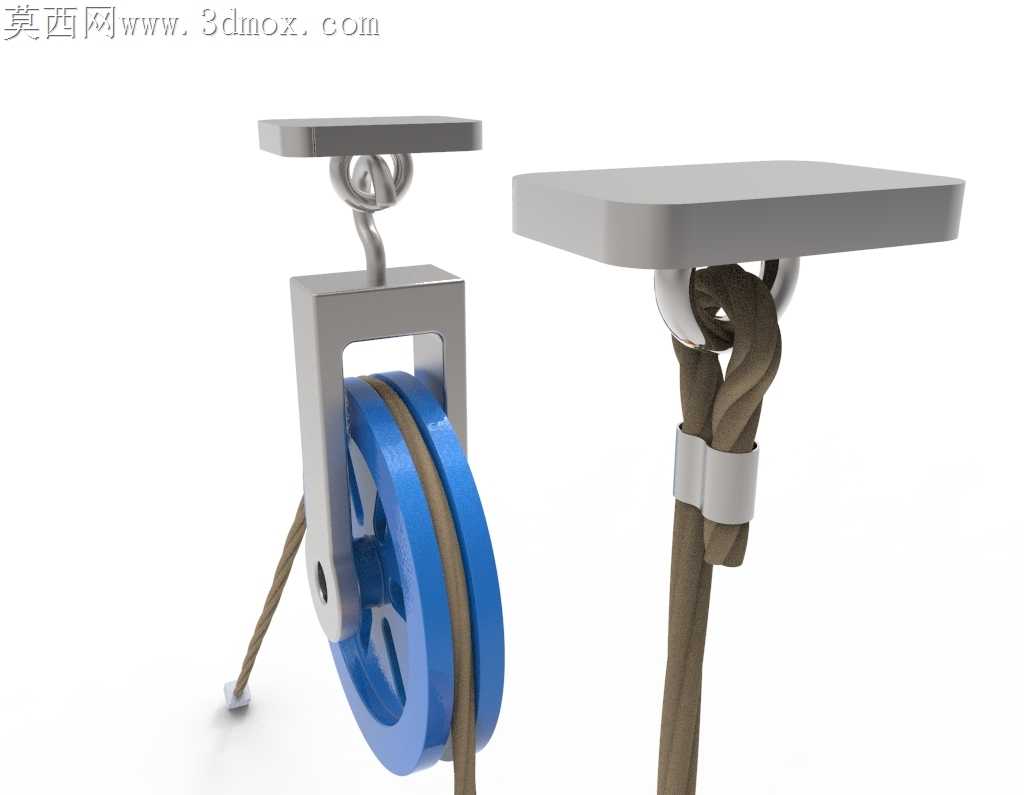

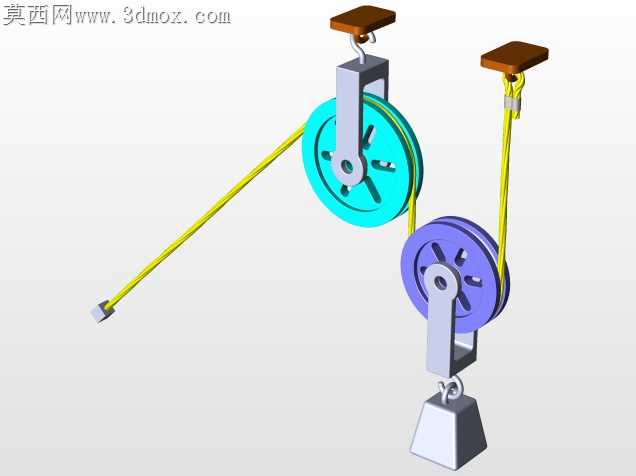

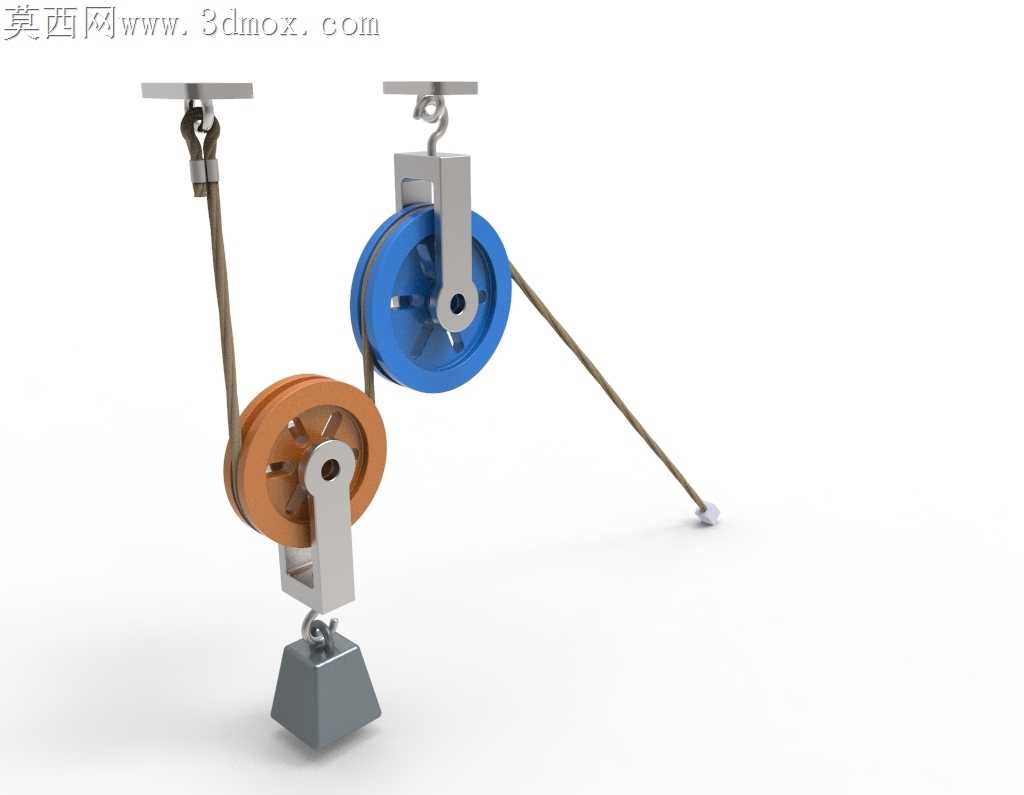

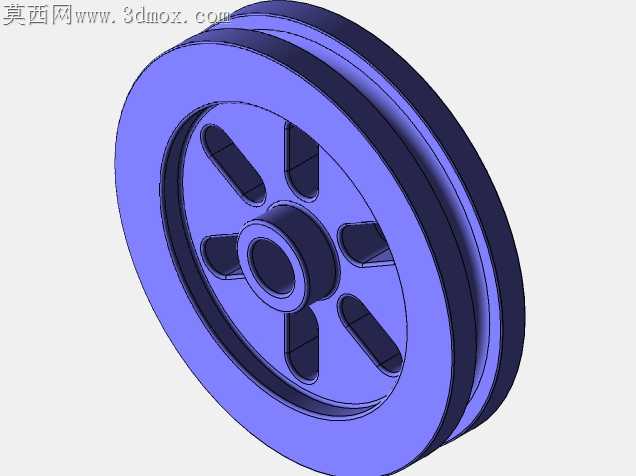

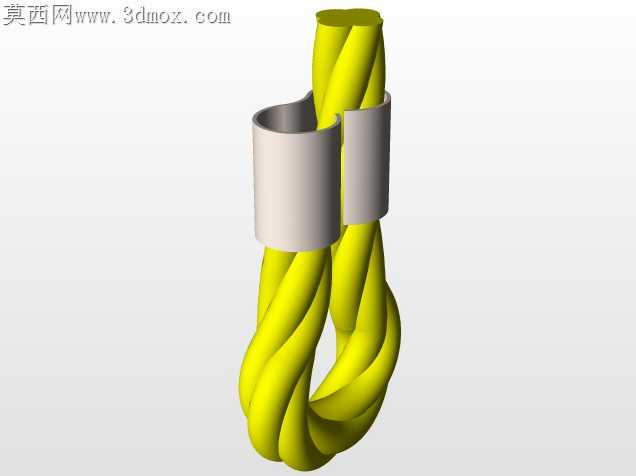

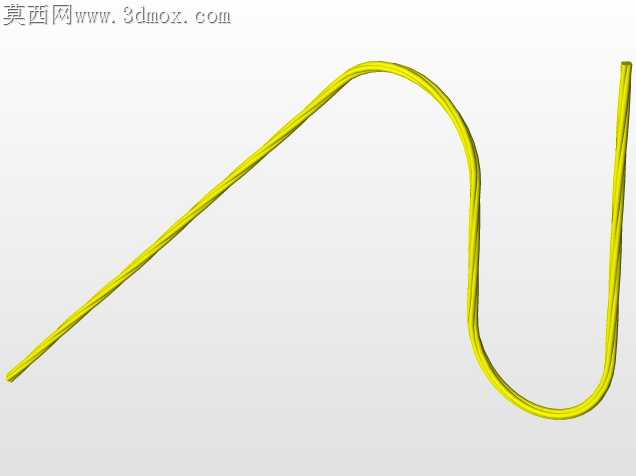

当初做这套结构的时候，最先踩的坑是滑轮槽的切削毛刺没处理干净，第一次穿尼龙绳试动的时候，绳面直接被刮起半厘米的毛边，连续三次试拉都出现卡滞，后来特意把槽壁的圆角从R0.2调到R0.8，又做了两次抛光，才解决绳索磨损的问题。装配的时候也没少出问题，一开始定滑轮的挂架和安装座留了0.3mm的公差，挂上去之后滑轮歪了两度，绳索拉动的时候一直往槽边蹭，后来把挂架的定位面做了0.1mm的配磨，才保证两个滑轮的绳槽完全在同一竖直平面内。做运动关系验证的时候，一开始没算准动滑轮的位移比例，把绳端的移动速度设成和重物升降速度一致，结果仿真的时候绳索直接出现松弛堆叠，反复核对了三次受力关系才确认，这种下置动滑轮的结构里，自由端的移动速度确实是重物升降速度的两倍，对应的输入拉力只需要重物重力的一半，功率传递的匹配关系也顺着这个逻辑调整到位。跨软件转档的时候也遇到过问题，一开始把装配体导成通用格式的时候，绳索的柔性体特征直接丢失，变成了僵硬的直杆，后来单独把绳索的路径曲线做了参数化关联，不管导去哪个软件打开，都能保留正确的绕绳路径和运动对应关系。挂重块的连接结构一开始做的是硬连接，动滑轮升降的时候会出现轻微的摆动，后来在吊环位置加了一个小的回转间隙，重物升降过程就稳了很多，不会因为偏载出现滑轮卡绳的情况。做这个结构的初衷是给实训教学做直观的演示件，很多初学者刚接触滑轮组的时候，总搞不清动滑轮位置对速度比、力比的影响，把下置动滑轮的结构单独做出来，能直观看到绳索移动和重物升降的对应关系，不用对着平面图纸脑补空间绕绳路径。之前也试过把两个滑轮的直径做成一样大，结果演示的时候视觉上区分不开定滑轮和动滑轮，后来特意把定滑轮做成蓝色、动滑轮做成铜棕色，挂重块做了灰铸铁的质感，一眼就能分清固定端、活动端和负载端，演示的时候不用额外标注就能看懂结构逻辑。
