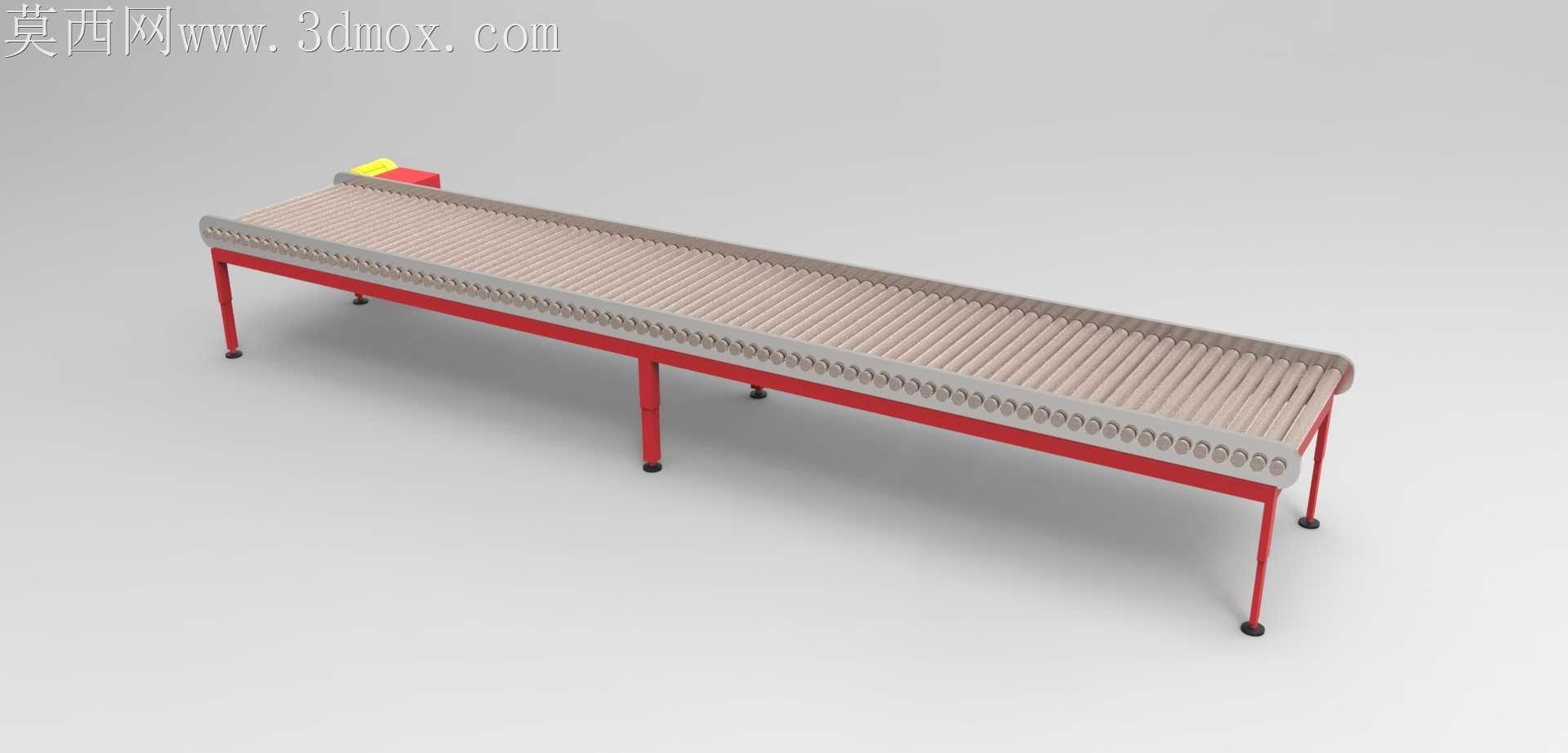

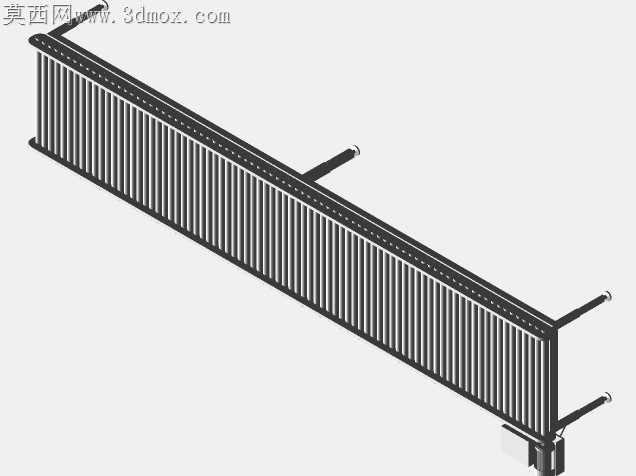

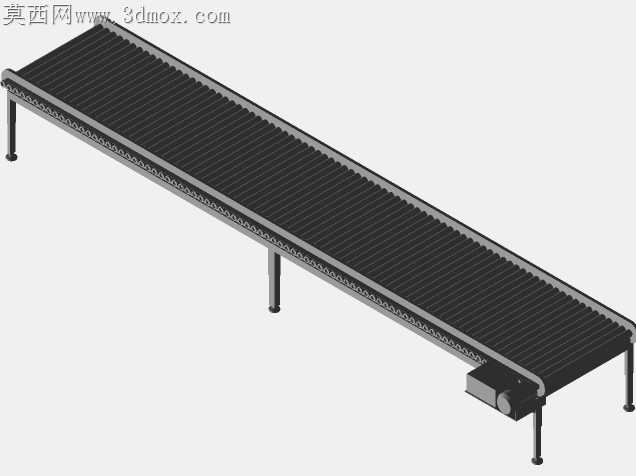

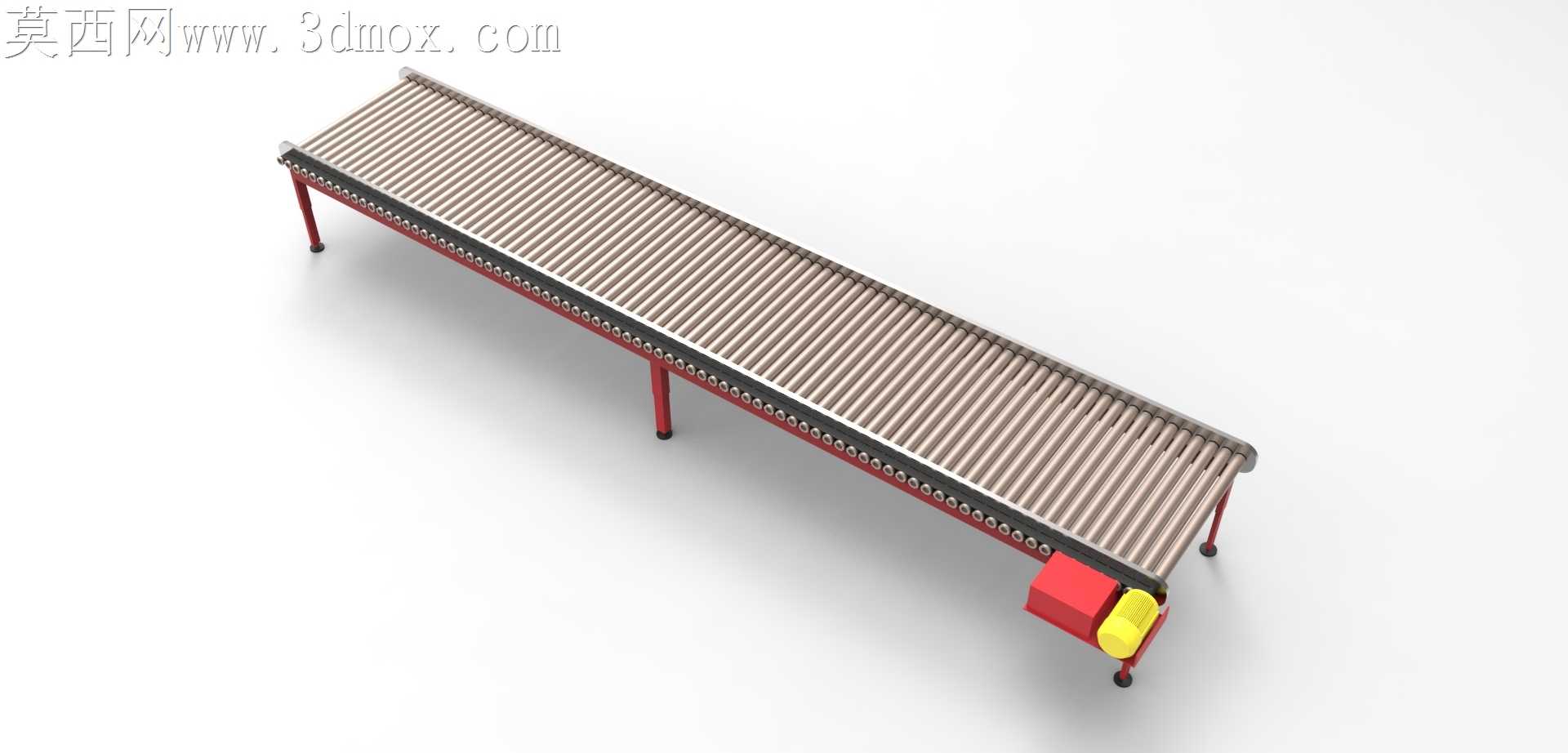

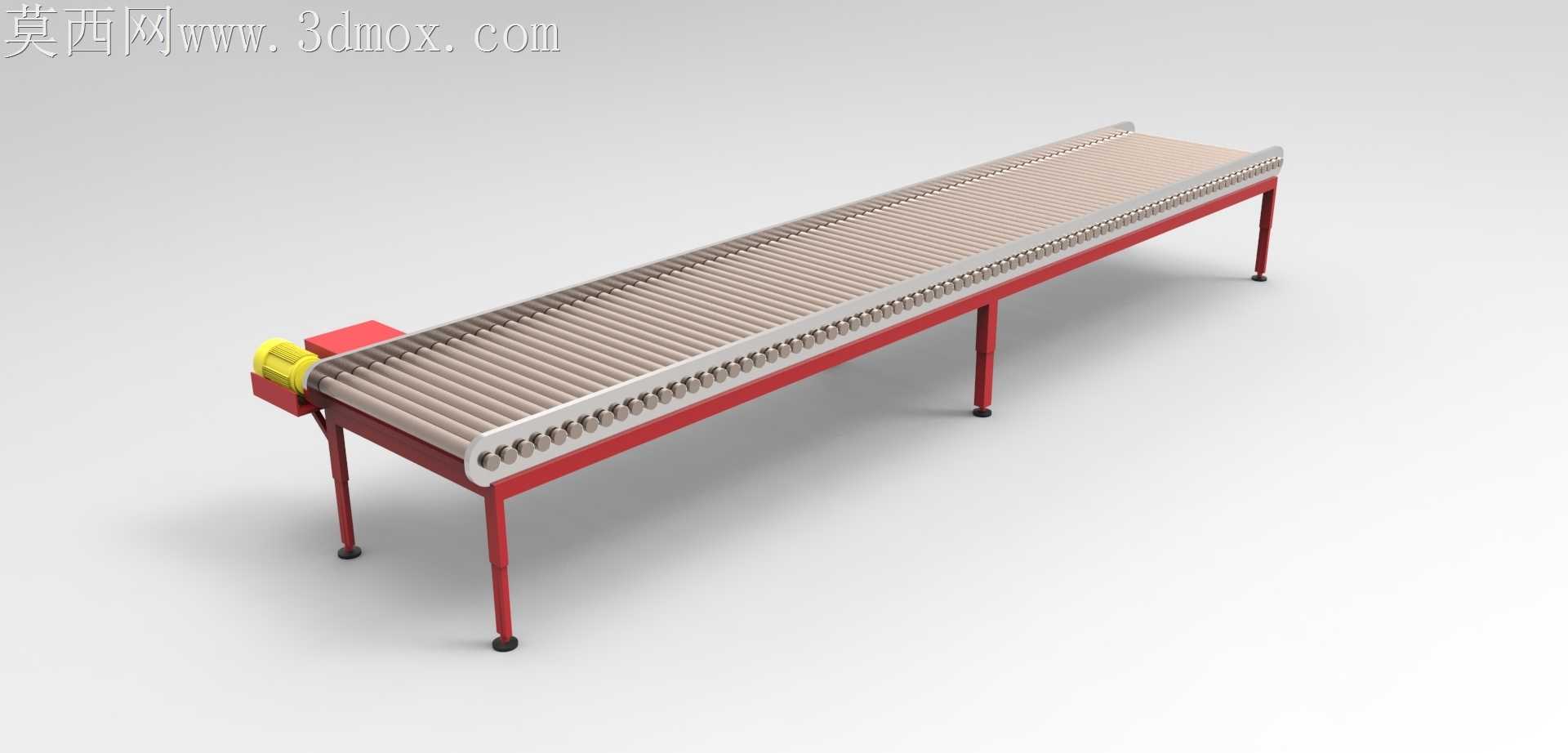

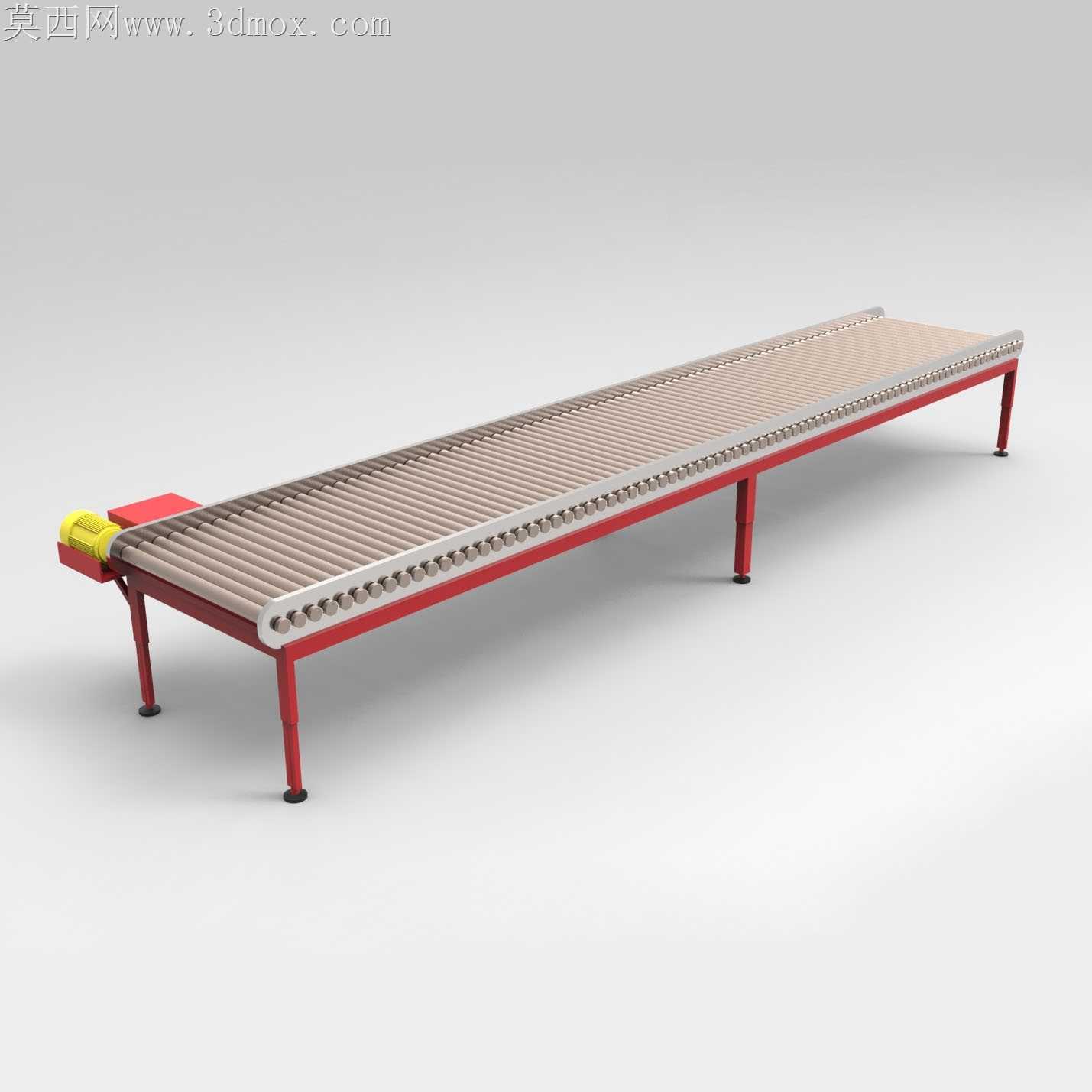

简易长距动力辊道输送设备结构设计

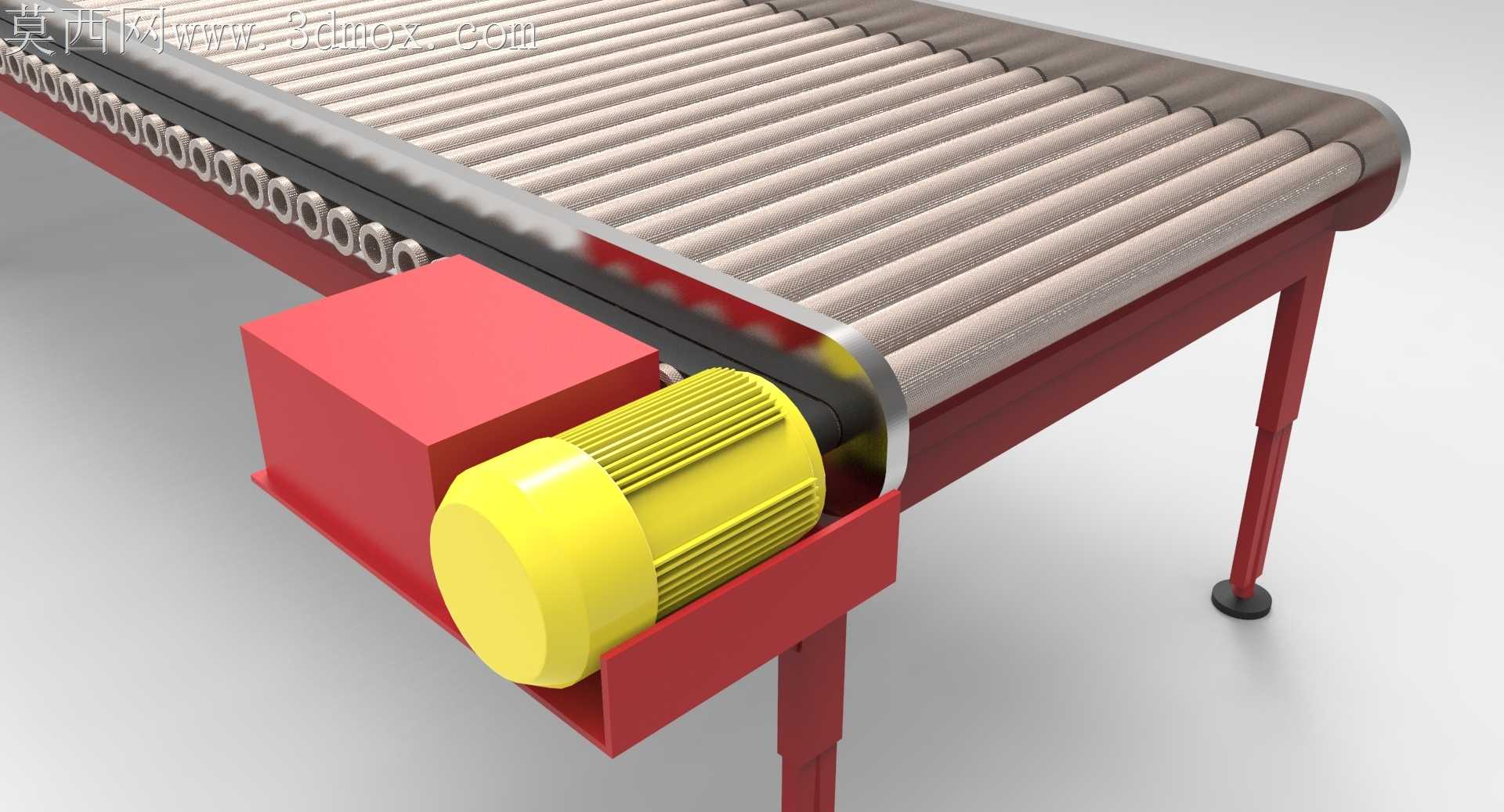

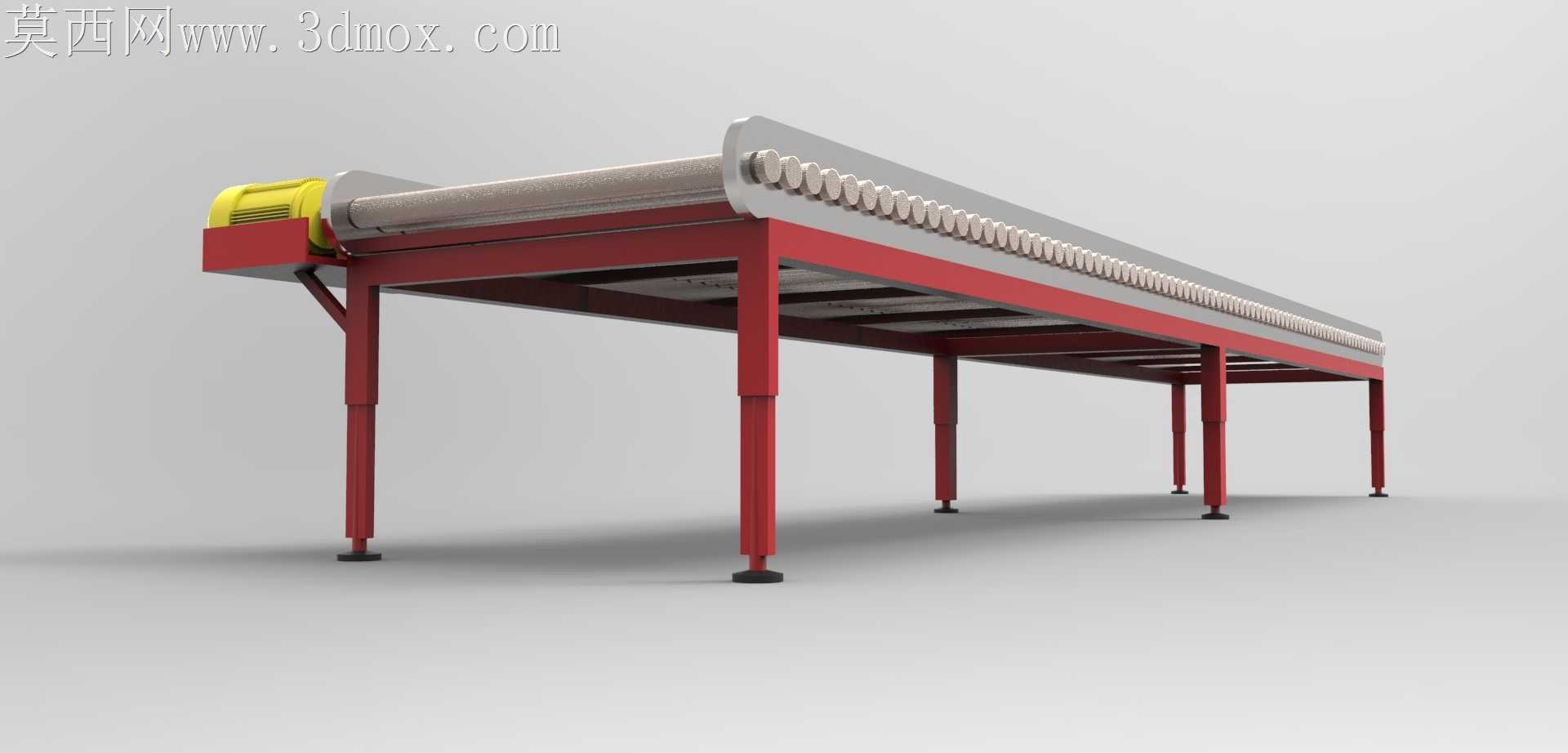

之前在车间调试同类型输送线的时候，发现支腿调平螺栓如果留的调节余量不足，地面轻微沉降就会导致辊面倾斜，卡件的问题隔三差五就冒出来，这次做结构的时候特意把每个支腿的调节行程留到了40毫米，还在支腿底部加了防滑橡胶垫，避免设备运行时的微幅移位。辊筒两端的轴承座安装位，之前试过直接在型材上冲孔压装，结果切削毛刺没处理干净，轴承压进去之后转动卡滞，空载跑半小时就发烫，这次特意把安装孔的倒角做到了C1.5，压装前逐个清理孔位飞边，保证每个辊筒转动阻力差控制在5%以内。侧边的导向条一开始选的是2毫米厚的冷板折弯，试装的时候发现输送较重的包装箱时，板件受力会往外撇，后来改成3毫米厚的折弯件，还在每隔1.2米的位置加了三角加强筋，哪怕是侧边受侧向撞击也不会变形。驱动端的安装位一开始留的公差太松，链轮装好之后跳动量太大，链条运行时晃得厉害，还容易掉链，后来把安装孔的位置公差收紧到0.1毫米，装配的时候靠定位销先固定位置再拧螺栓，装好之后手动盘车全程没有卡滞点。跨软件转档的时候特意检查了所有配合面，之前转格式经常出现曲面破面、螺纹孔特征丢失的问题，这次逐个核对了辊筒、支腿、横梁的装配间隙，保证不管用什么软件打开都不会出现特征错位。考虑到量产的成本控制，所有结构件都尽量选用标准型材，减少定制加工的工序，辊筒直接选通用规格的镀锌辊，不用单独开模做定制件，后期维护换件也方便。设备的端部护板一开始设计成直角，后来想到车间里工人来回走动容易磕碰，就把所有外露的边角都倒了圆角，还在驱动端的传动部位加了可拆卸的防护罩，避免杂物卷进去。输送面的高度定在750毫米，刚好匹配大部分车间的操作台高度，工人上下料的时候不用弯腰抬太高，能降低长时间作业的疲劳感。之前做实训项目的时候，很多学生容易忽略支腿的受力分布，把所有支腿做成一样的规格，其实靠近驱动端的位置受力更大，这次特意把驱动端的支腿型材壁厚加厚了1毫米，避免长期重载出现支腿变形。整个结构没有多余的复杂零件，拆装的时候只需要常规的内六角扳手就能完成，后期如果要调整输送长度，只需要增减中间段的横梁和辊筒就行，不用重新改动主体结构。
