轻型工业用简易皮带输送设备结构设计

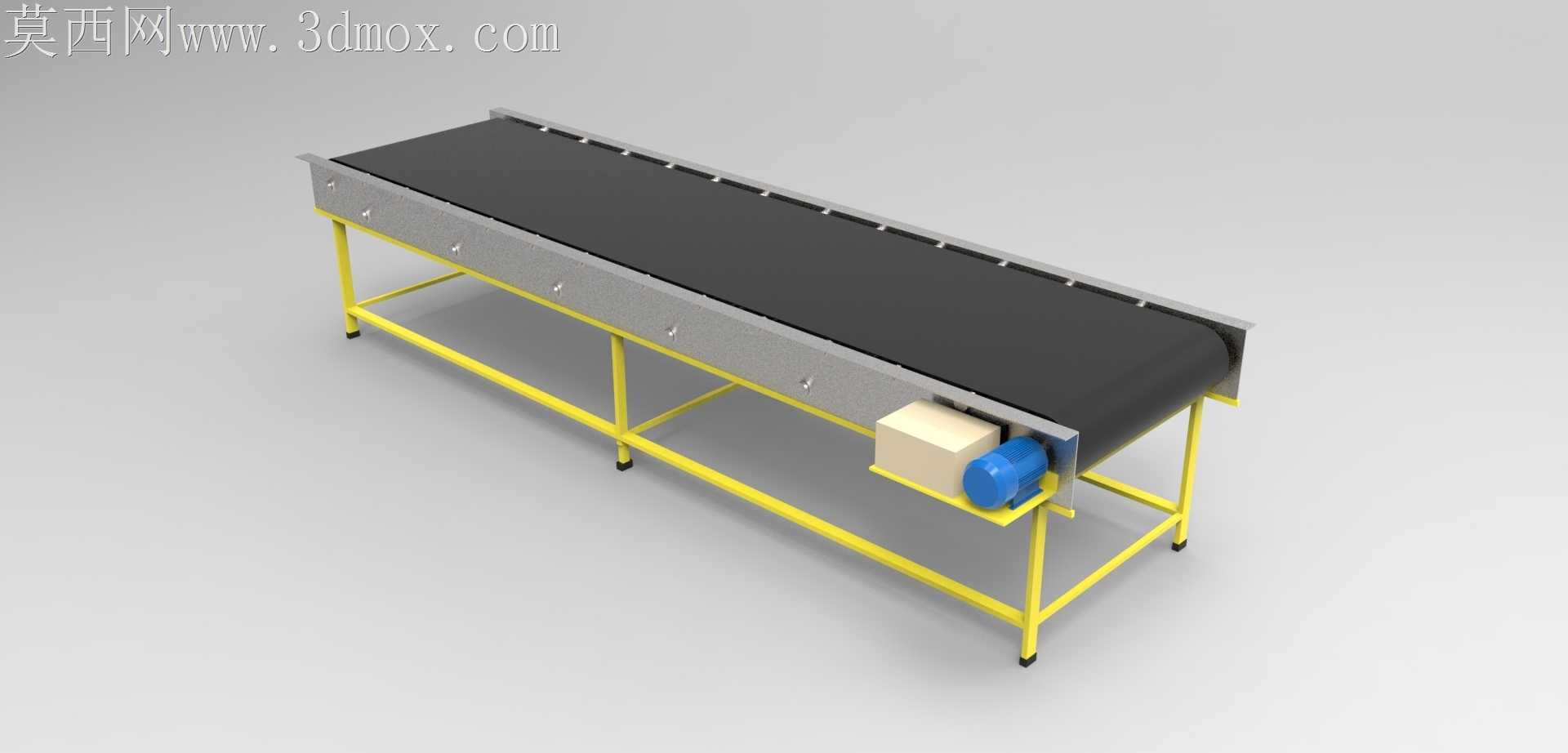

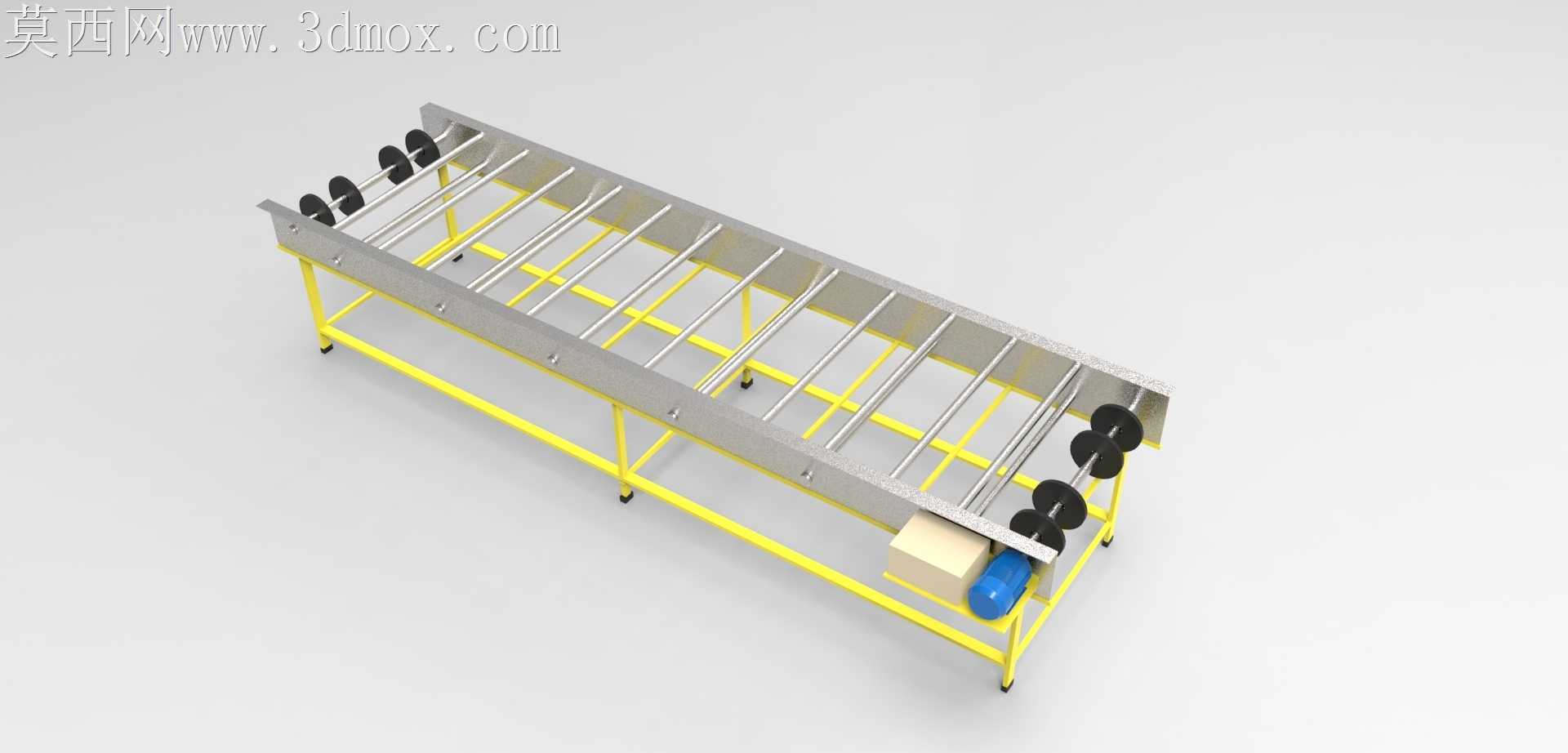

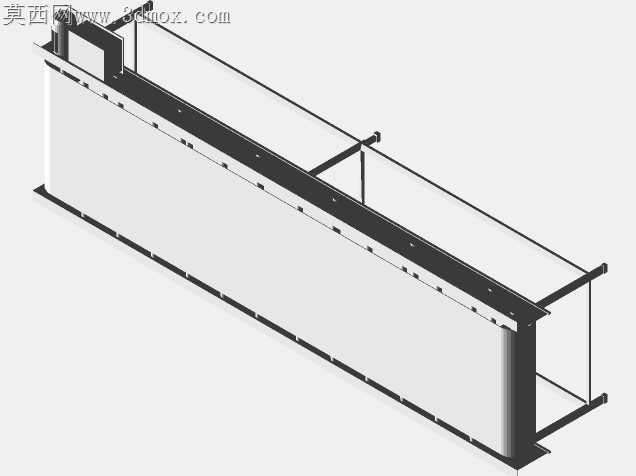

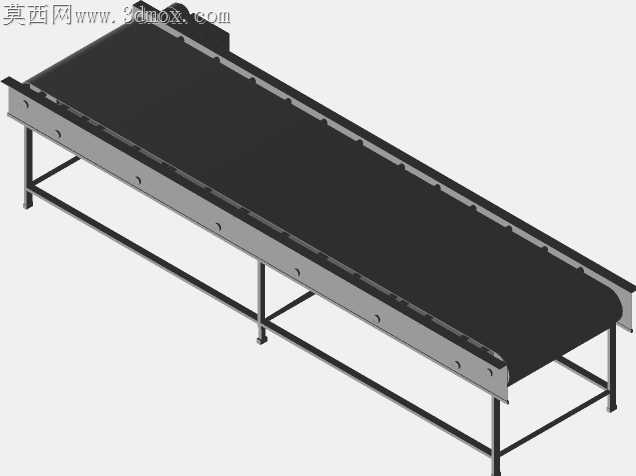

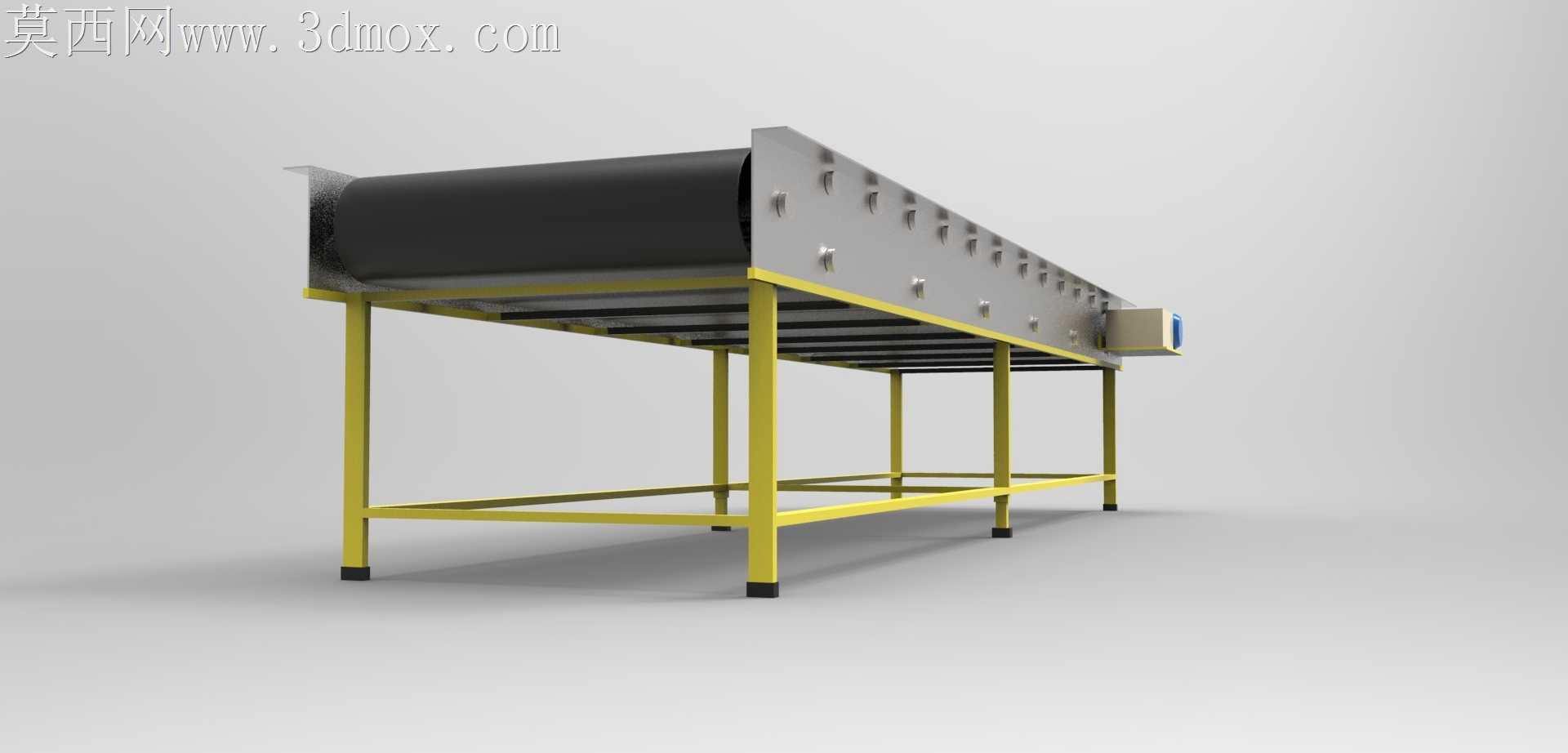

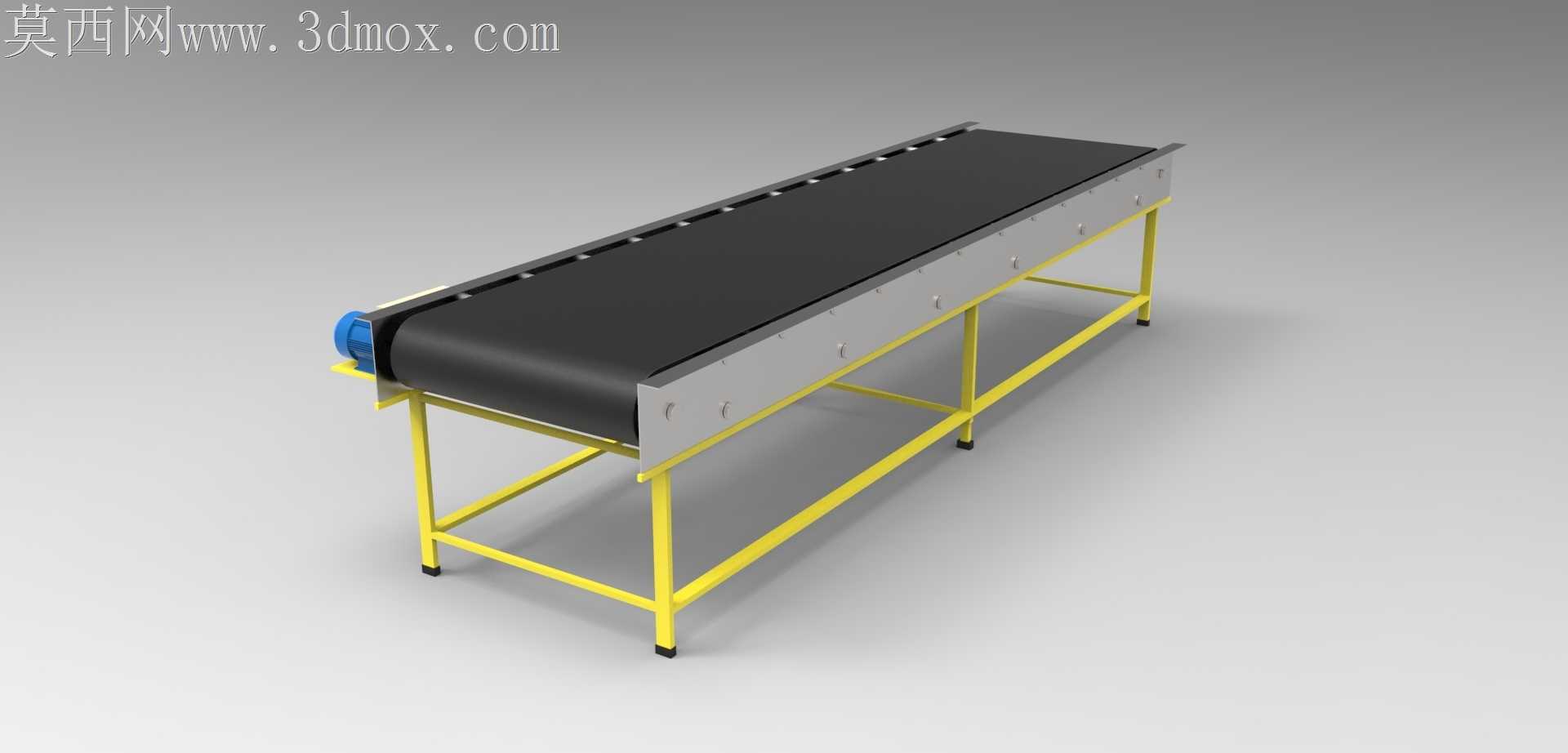

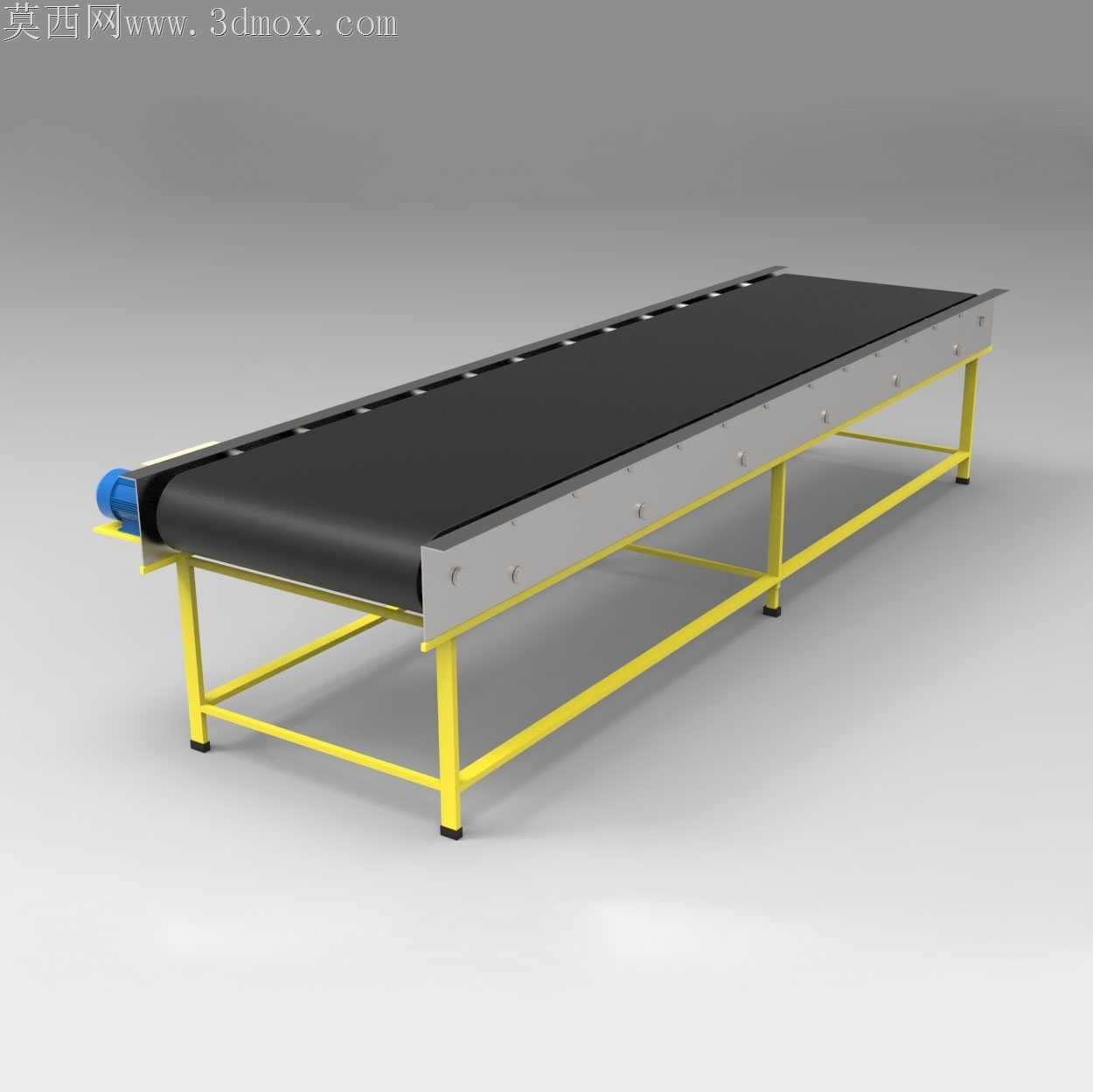

刚拿到车间反馈的试装问题时，最先注意到的是支腿底部可调脚杯和地面接触的毛刺问题，当初画支腿方管焊接坡口的时候留了0.2mm的切削余量，没料到外协加工时焊渣飞溅粘在脚杯安装螺纹孔边缘，第一次装的时候拧调节螺母卡了三次，后来特意在支腿下端的安装板上做了沉台避空，把螺纹孔周围3mm范围内的焊道全部铣平，才解决了装配卡滞的问题。皮带张紧的结构没选复杂的丝杠张紧，就靠尾部滚筒的腰型孔调节，当初算张紧行程的时候留了80mm的余量，实际试装的时候发现皮带接头热合后存在1%左右的长度误差，这个余量刚好能覆盖不同批次皮带的公差，不用额外改孔位。跨软件转档的时候踩过坑，一开始把机架的钣金件导成通用格式丢去渲染，发现折弯处的R角全部变成了尖锐直角，后来特意在导出前把所有钣金折弯边的释放槽、折弯R角全部做了实体化处理，转去做渲染的时候才没出现破面。机架的横梁和纵梁连接没选焊接固定，用的是螺栓拼接，当初做结构取舍的时候考虑到小作坊的加工条件，没有大型焊接工装的话焊完机架容易变形，螺栓拼接的话只要下料时控制好方管的端面垂直度，装配后整体直线度能控制在1mm每米以内，完全满足轻型物料输送的工况要求。滚筒的端盖和轴的配合选的是过渡配合，没做过盈配合，毕竟这种轻型输送机负载不超过50kg每米，过渡配合加顶丝固定就足够，装的时候不用压床，普通钳工拿橡皮锤就能敲进去，后期维护换轴承也方便。皮带下方的托板选的是2mm厚的冷轧钢板，没选滚筒托辊，也是考虑到简易款的成本控制，托板折了20mm的翻边增加刚性，跨度1.2米的情况下中间不用加加强筋，放袋装小零件的时候皮带不会塌腰。当初构思这个方案的时候就是针对小型加工车间的临时输送需求，不用复杂的电控，端部装个减速电机直接驱动头部滚筒，接电就能转，支腿高度做了750mm的标准工位高度，要是有特殊需求换不同长度的支腿方管就行，不用改主体结构。之前给学生做实训案例的时候，很多人一开始会把支腿的斜撑装反，后来特意在斜撑的连接孔上做了大小孔区分，装的时候不用看图纸，拿螺栓能穿过去就是对的位置，减少实训时的出错概率。
