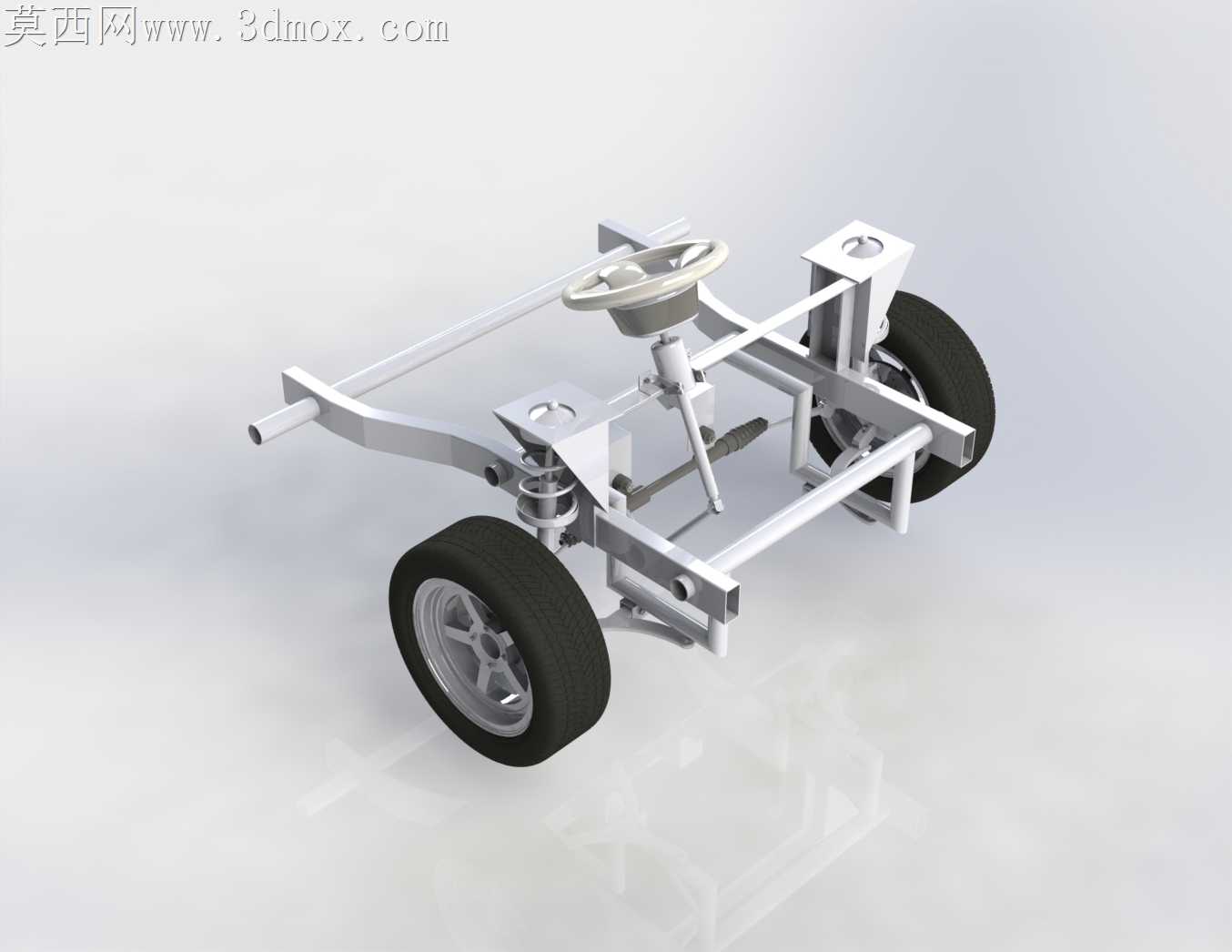

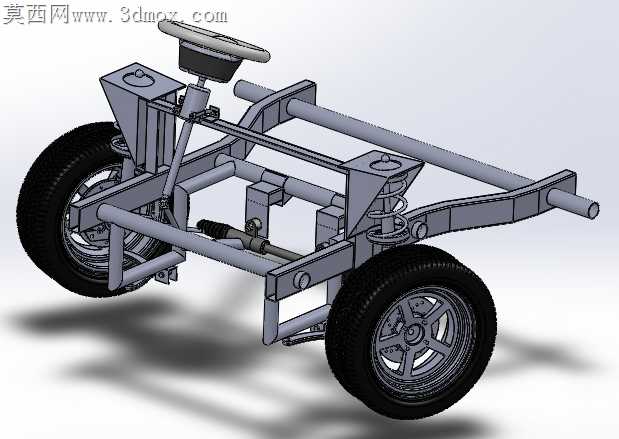

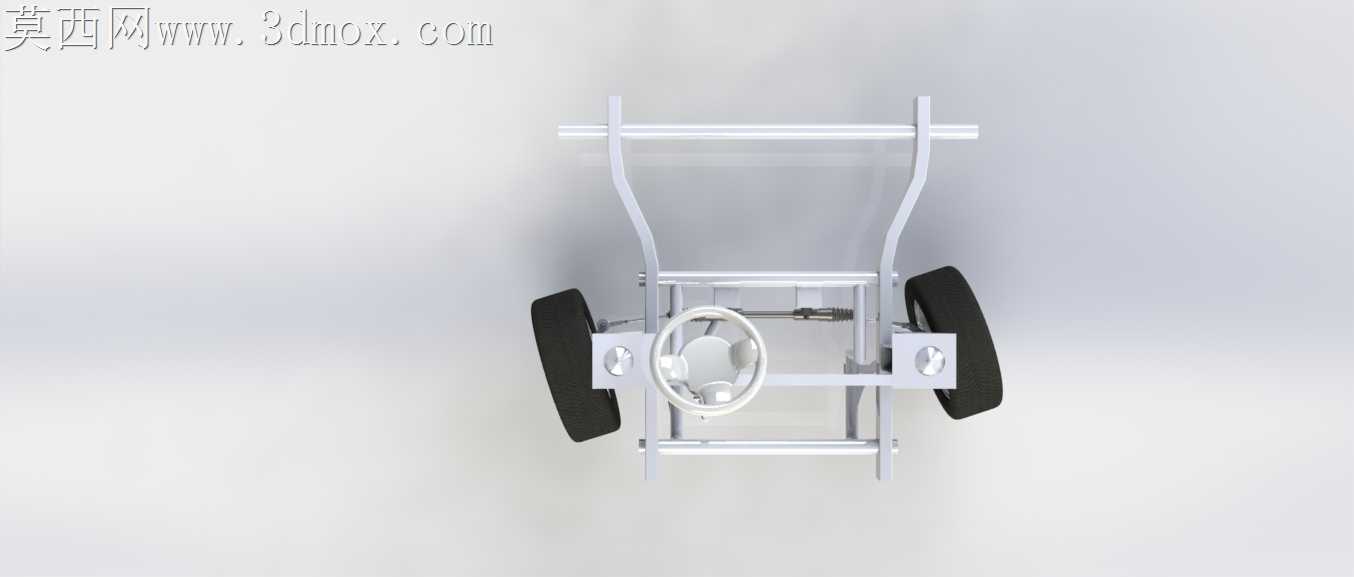

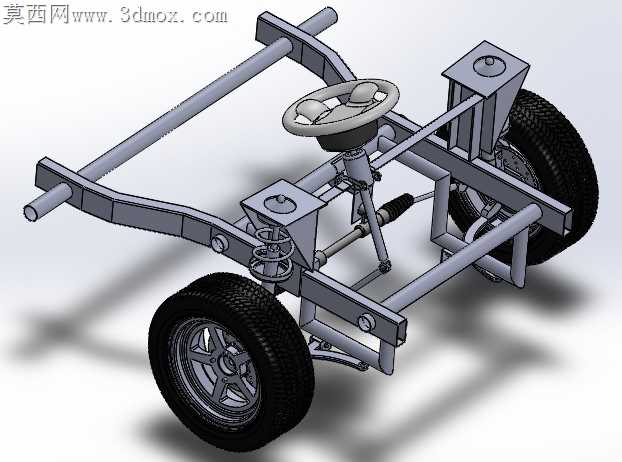

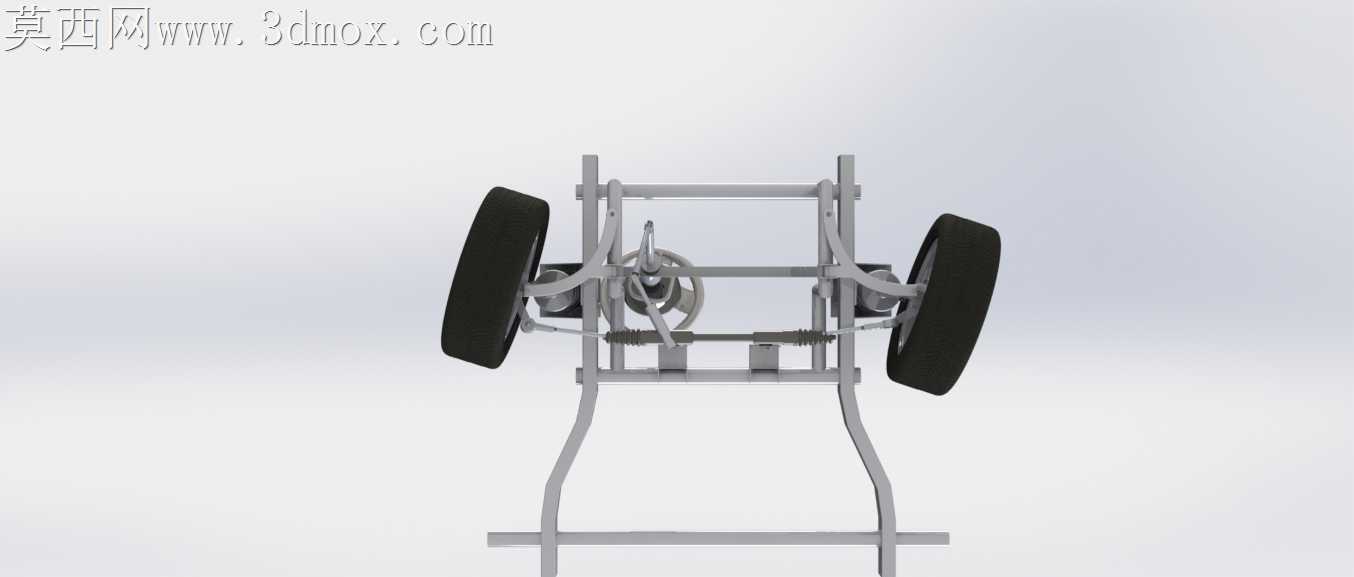

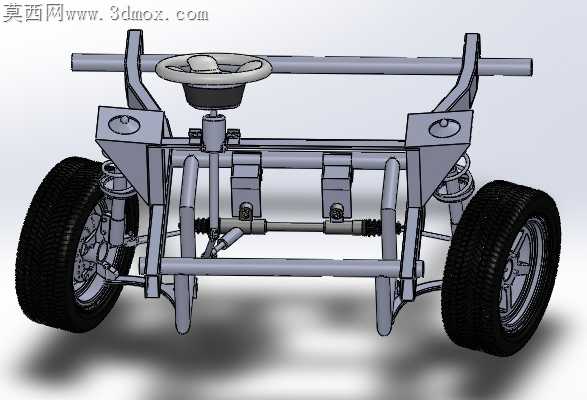

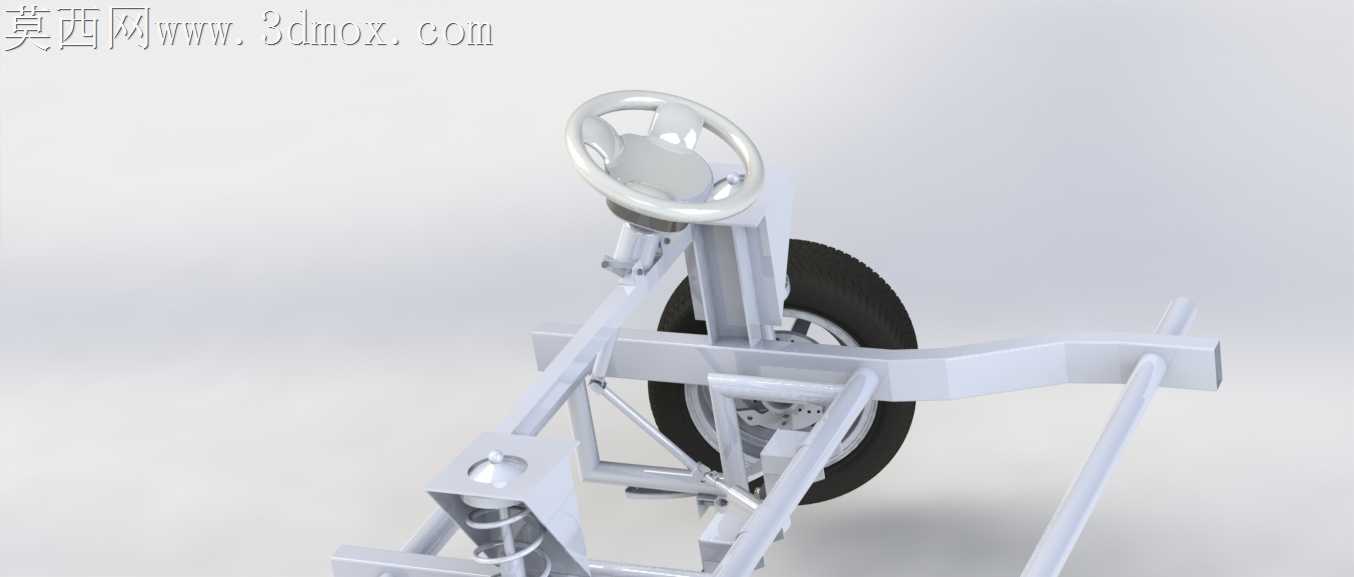

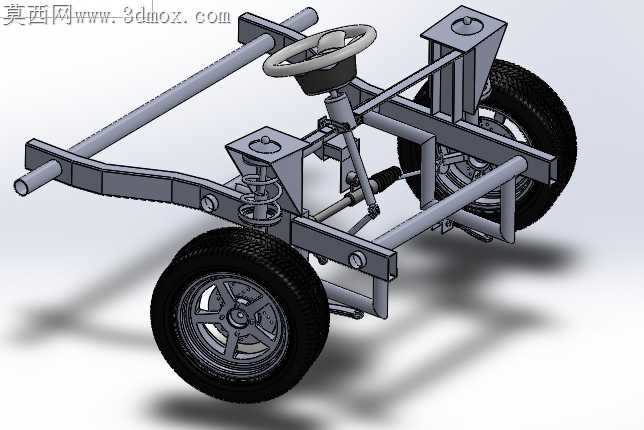

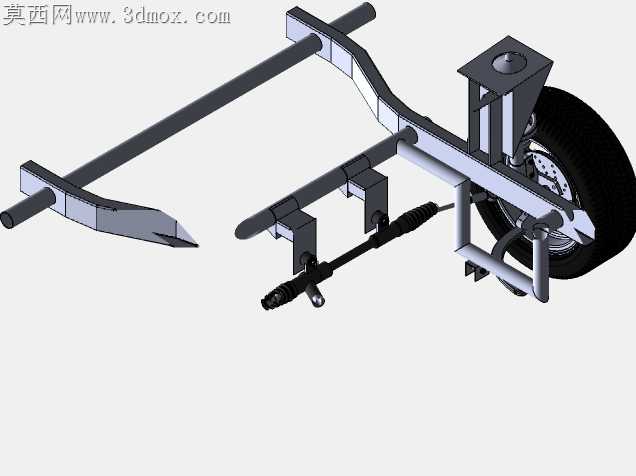

小型车辆前轮转向车架总成结构

刚铣完转向节连接座的毛刺时我就发现，最初留的0.2mm装配公差根本卡不进主销衬套，反复调整了三次衬套过盈量才把转向回正的阻尼感调到顺手的程度。做这套结构的时候没走常规整车建模的路子，先把转向梯形的断开点位置反复核对了六版，毕竟断开点差两毫米，打方向时轮胎的侧滑量就会超出代步车的工况允许范围，低速挪车时方向盘会沉得掰不动。

之前跨软件导转向柱的曲面时出过问题，最初的花键连接段转档后丢了三个齿的倒角，装配时转向盘的空行程直接超了15度，后来把花键段的配合公差单独做了实体干涉检查，才解决了转档带来的特征丢失问题。车架的横梁连接位我特意没做满焊的模拟结构，留了三个螺栓调节位，毕竟小批量做样车的时候，前轮前束的调整不可能靠工装一次定位到位，留微调余量能省不少后期校调的功夫。

转向摇臂和直拉杆的连接球头我反复改了四次球头销的伸出长度，最初做的长度在方向盘打满时会蹭到车架纵梁的内侧，后来把球头座的安装面下沉了3mm，同时调整了纵梁上的安装支架倒角，才把左右满打方向的干涉完全消掉。轮胎的接地印痕我也对照实车工况做了匹配，悬架弹簧的预压量调完之后，空载状态下车架的离地间隙刚好能过小区常见的减速带，不会出现托底的情况。

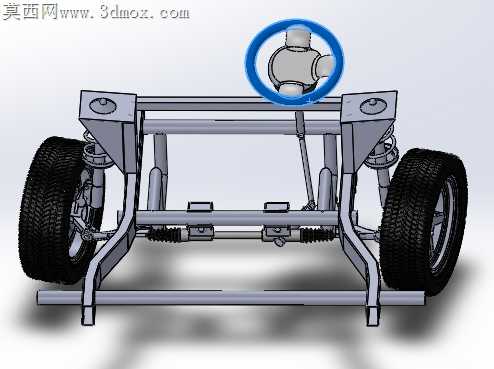

做这套结构的时候特意避开了复杂的助力结构，毕竟是给小型低速代步车做的方案，纯机械转向的可靠性更高，后期维护也不用额外排查助力管路或者电路的问题。转向柱的万向节角度我卡着国标里的转向传动夹角要求做的，角度太大的话转向时会有卡滞的顿挫感，角度太小又会抬高方向盘的安装位置，影响驾驶位的腿部空间，反复调整万向节的十字轴位置后，方向盘的倾角刚好符合日常驾驶的握持习惯，长时间握方向也不会觉得手腕酸。

之前做实训样件的时候有学生把转向拉杆的左右螺纹装反，导致前束越调越歪，我特意在拉杆的两端做了不同深度的定位刻线，装配时只要刻线和锁紧螺母的端面齐平，就能保证初始前束在合理范围内，不用反复上架测量。车架的管材壁厚我选的是日常做样车常用的规格，不用开特殊的管材模具，普通的管材切割机就能下料，焊接的时候也不容易焊穿，小批量试制的成本能压下来不少。
