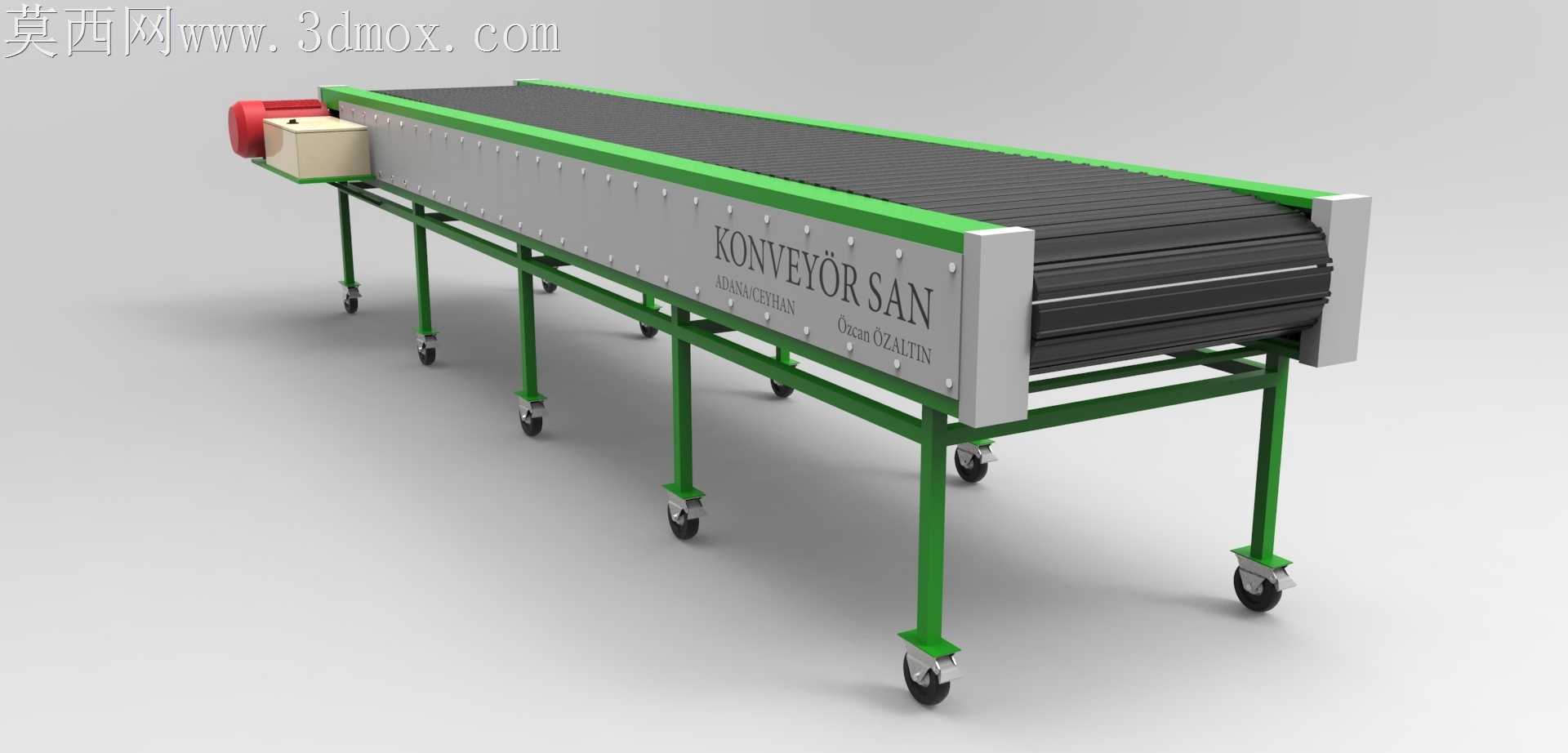

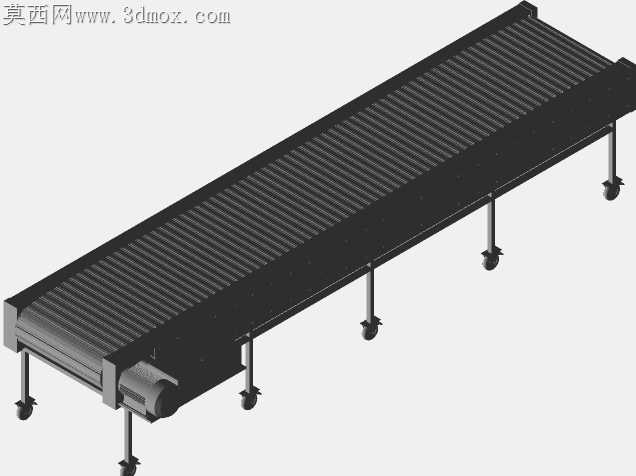

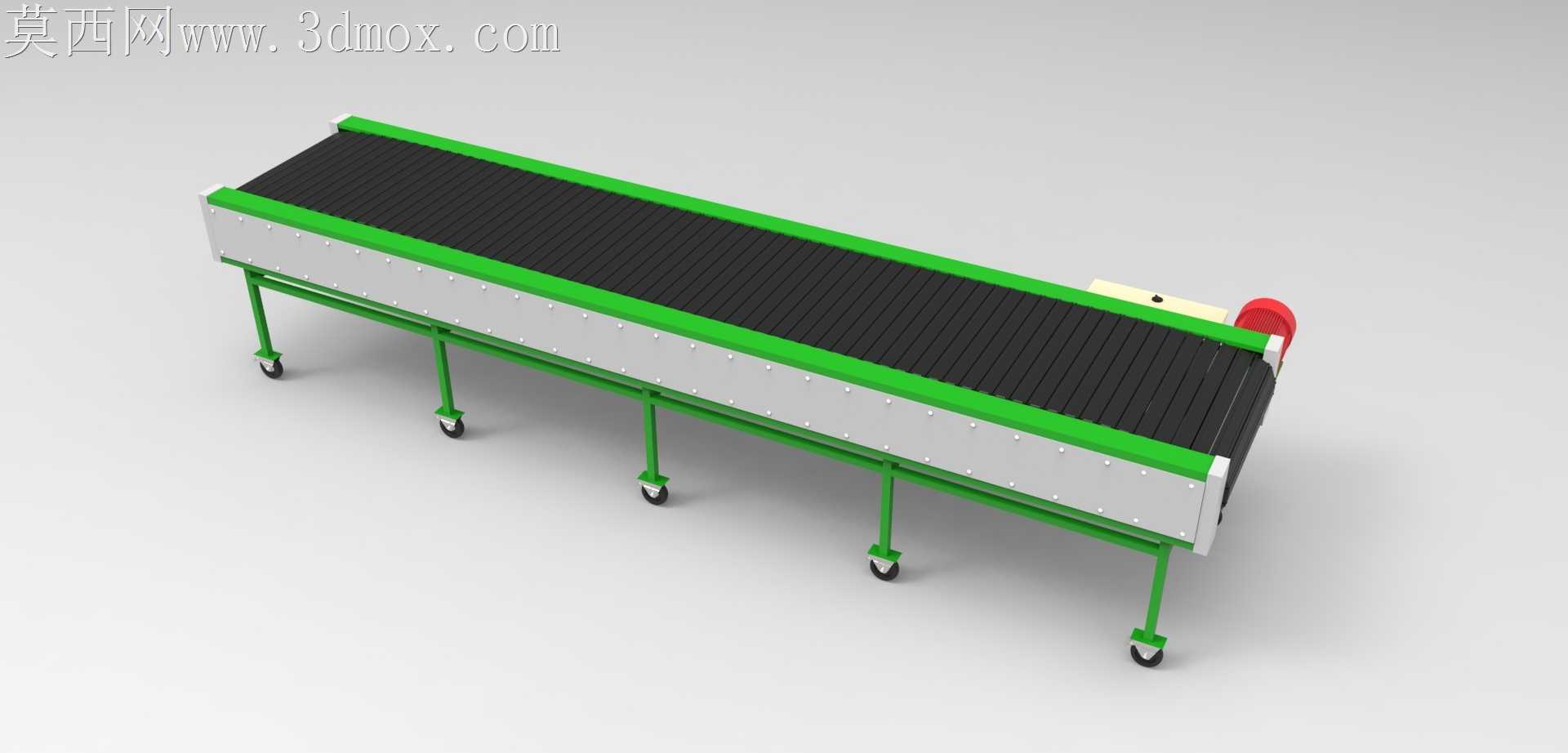

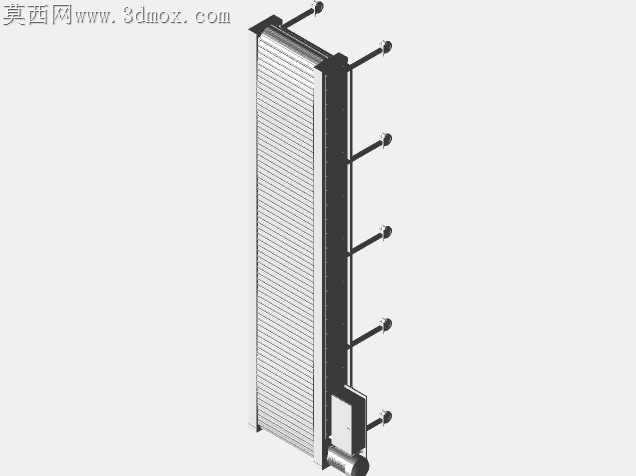

带移动脚轮的塑料带式输送设备结构

刚拿到车间反馈的旧机型问题时，最先注意到的是支腿焊接处的毛刺刮破了操作人员的工装裤，还有皮带跑偏时侧边摩擦机架掉下来的塑料碎屑卡进了驱动端的轴承缝隙里。做这套结构的时候没按常规先搭主框架，先蹲在包装车间看了三天工人挪设备的场景——原来每次换产线，工人都要撬着设备挪，脚轮卡进地面缝隙的时候整个机架晃得厉害，塑料带边直接蹭到侧边的护板，磨下来的碎渣混着包装纸屑飘得满工位都是。

处理跨软件转档的时候踩了不少坑，一开始把护板的圆角导成了R2，转去渲染软件的时候直接出现了破面，后来反复核对曲面公差才发现，是塑料带的纹理贴图和机架的金属材质在衔接处的法线方向反了，渲染出来的皮带边缘像翘起来的毛边，和实际工况里跑久了翻边的状态倒是意外贴合，但做结构验证的时候不能留这种误差，逐面调整了法线方向才把转档的缺陷补全。

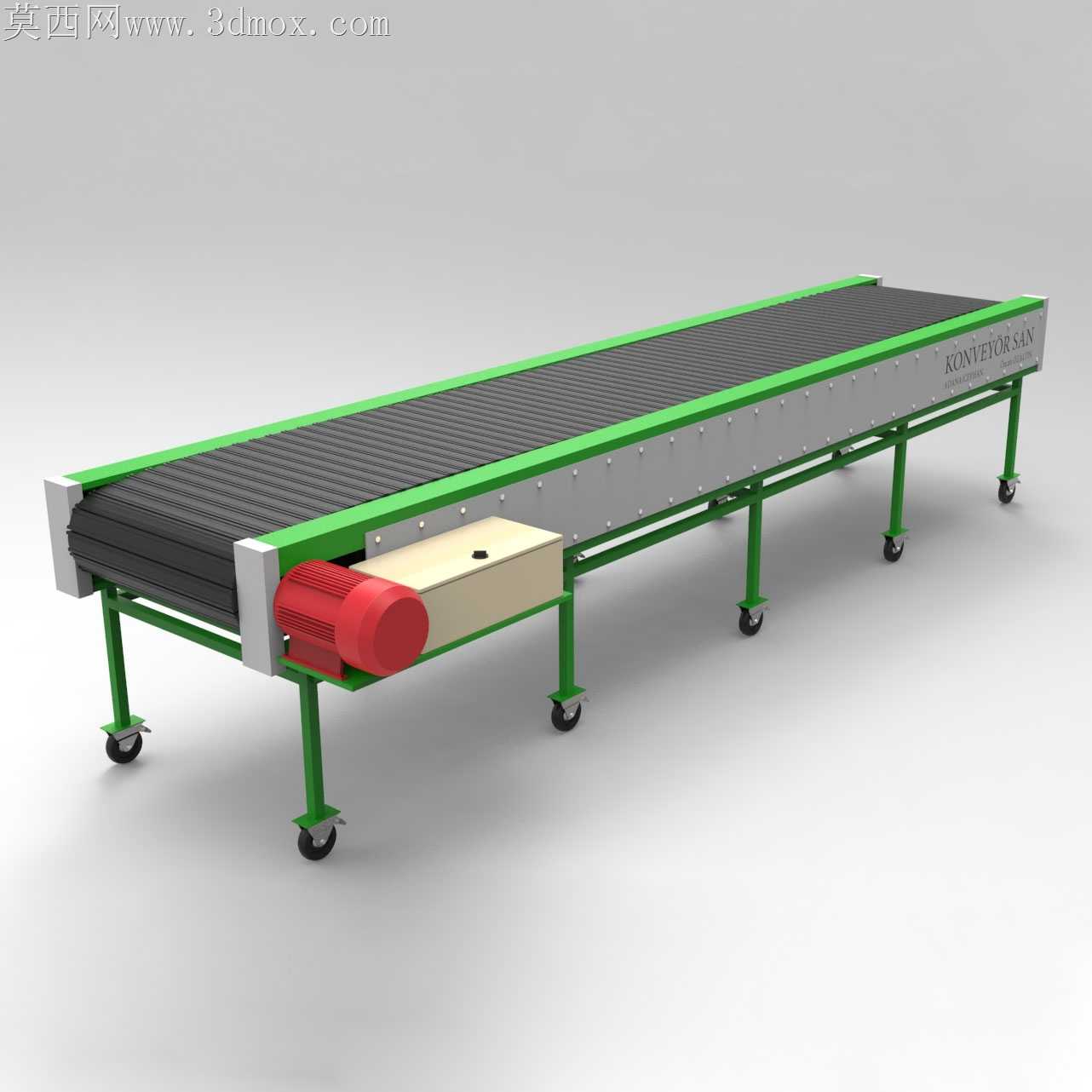

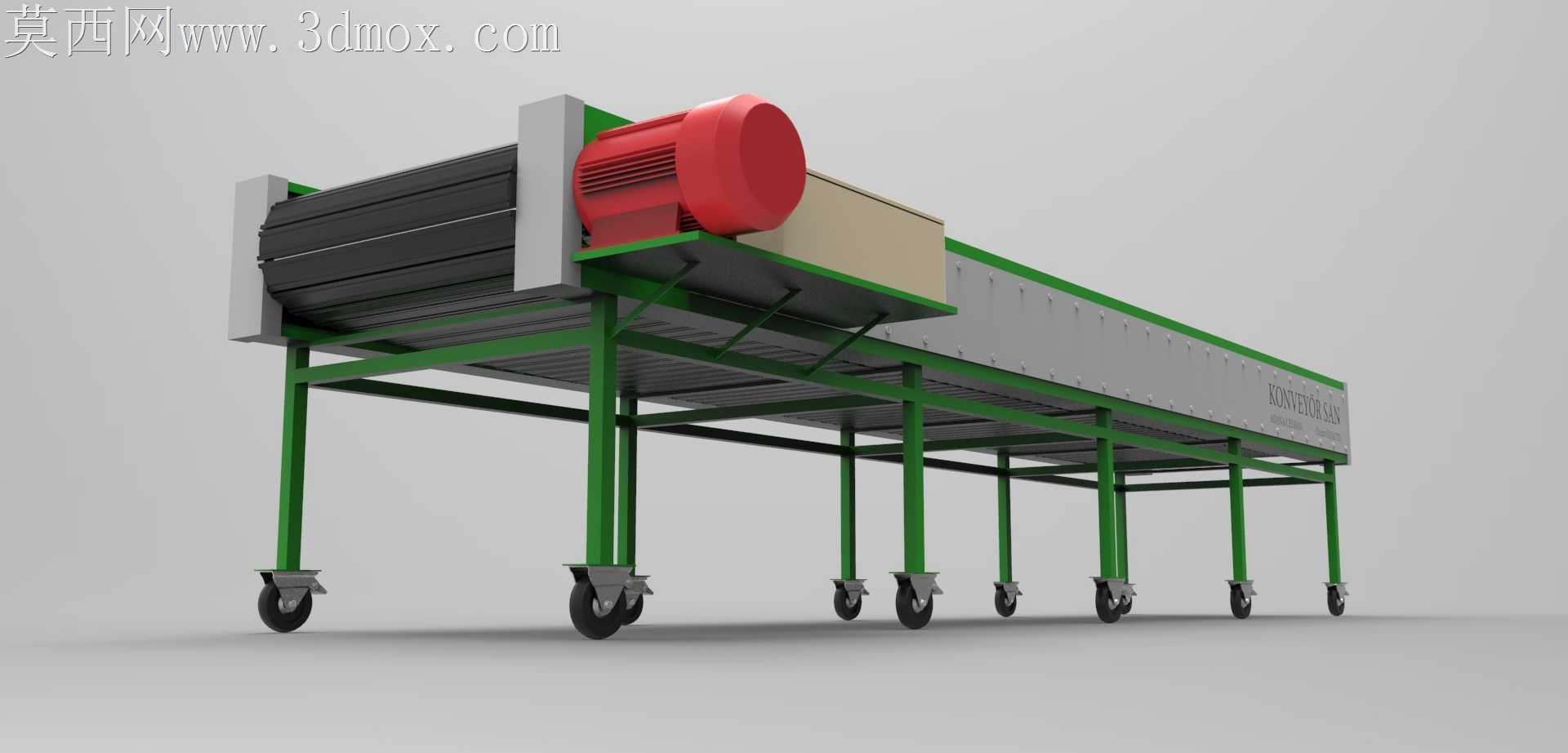

量产的时候特意把驱动端的护罩做了快拆结构，之前旧机型换皮带要拆八颗螺丝，工人嫌麻烦直接不装护罩，好几次卷进去了包装绳。现在的护罩用卡扣固定，手一按就能掀开，接线盒的位置也往侧边挪了两公分，之前接线盒正对着驱动电机的散热口，夏天车间温度高的时候，线皮烤得发硬发脆，挪完位置之后散热风能直接吹到电机外壳，接线端的温度降了快十度。

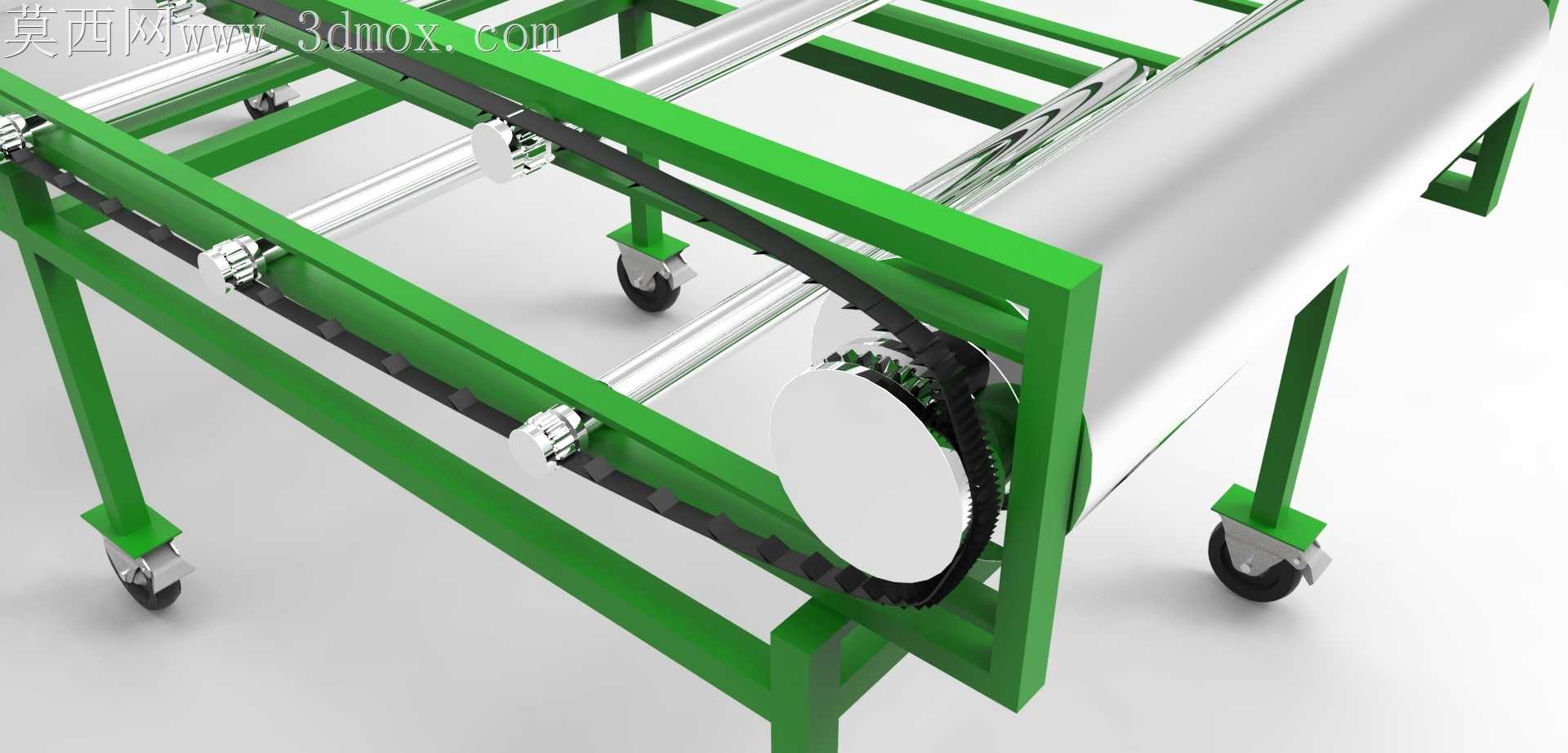

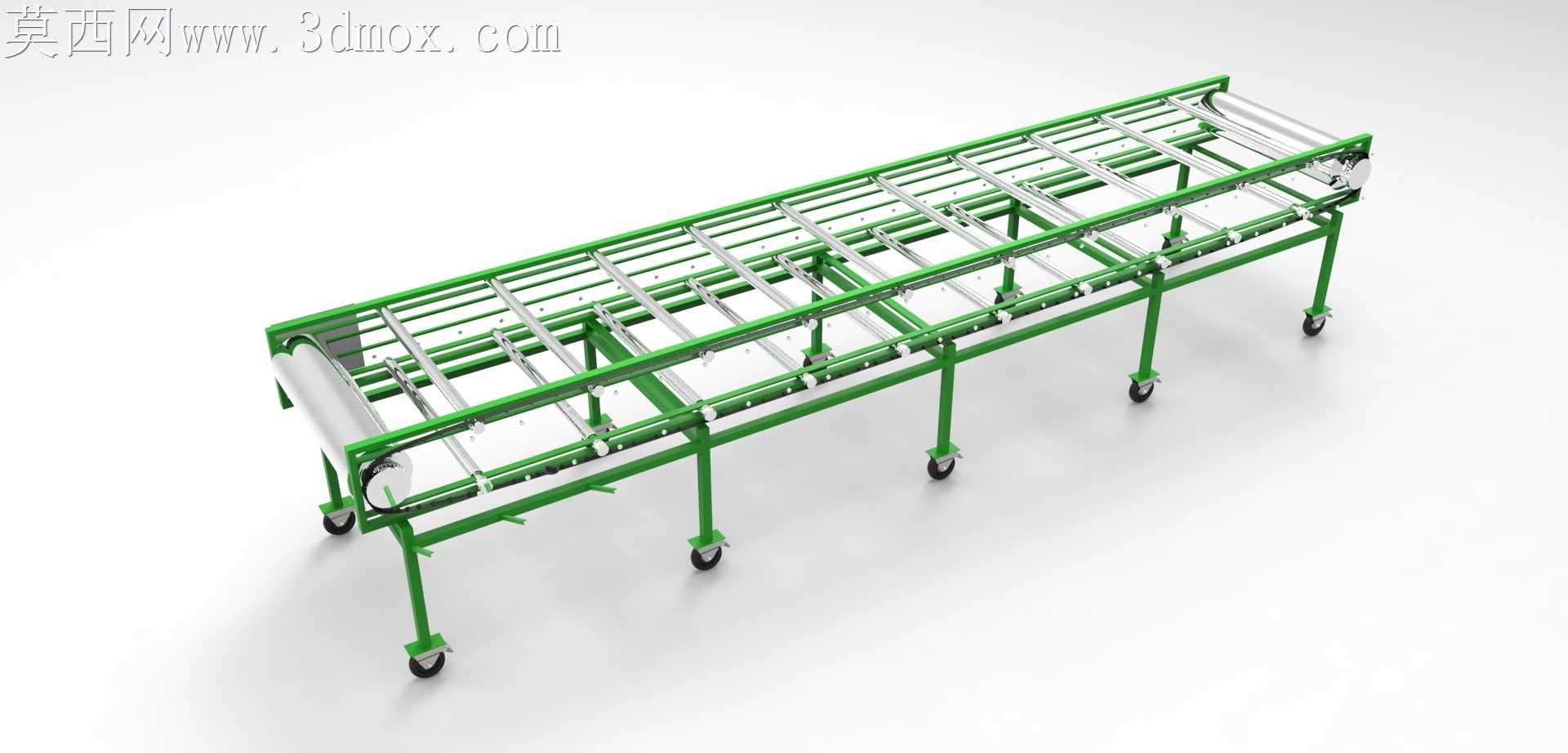

脚轮选的是带刹车的万向轮，一开始算承重的时候只算了机架和皮带的重量，忘了车间里偶尔会把待转运的纸箱临时放在输送机进料端，第一次试机的时候放了三箱满装的塑料件，前端支腿直接往下沉了两毫米，后来把支腿的方管壁厚从1.5mm加到了2mm，还在脚轮和支腿的衔接处加了加强筋，就算站个成年人在进料端也不会晃。皮带的张紧结构做在尾端的两侧，不用拆侧边护板就能伸手调节张紧度，之前旧机型的张紧螺栓藏在护板里面，调一次要拆半天，工人宁愿皮带跑偏蹭边也懒得调，现在站在设备侧面伸手就能拧到螺栓，跑偏了两分钟就能调正。

做标注的时候最费时间的是皮带和托辊的间隙标注，间隙留大了皮带载物的时候往下塌，小物料会卡进缝隙里，留小了托辊转起来磨皮带背面，反复测了十几次才把间隙定在0.3mm，既能保证托辊顺畅转动，又不会让薄的塑料包装袋卡进去。还有机架上的安装孔，之前做的是等距孔，后来发现不同车间的地面平整度不一样，支腿的调节高度差最多能到一公分，把安装孔改成了长圆孔，安装的时候能微调支腿位置，不用重新打孔攻丝。
