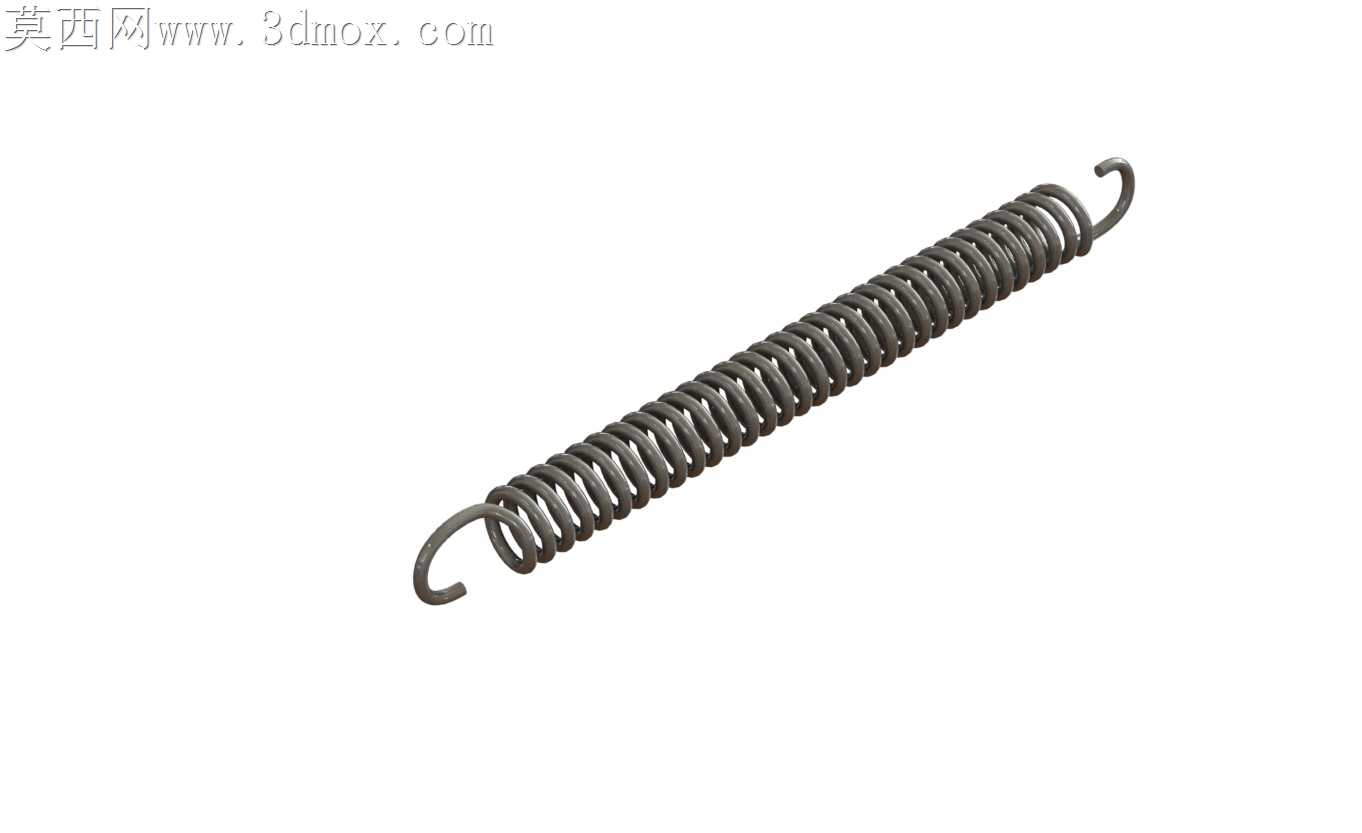

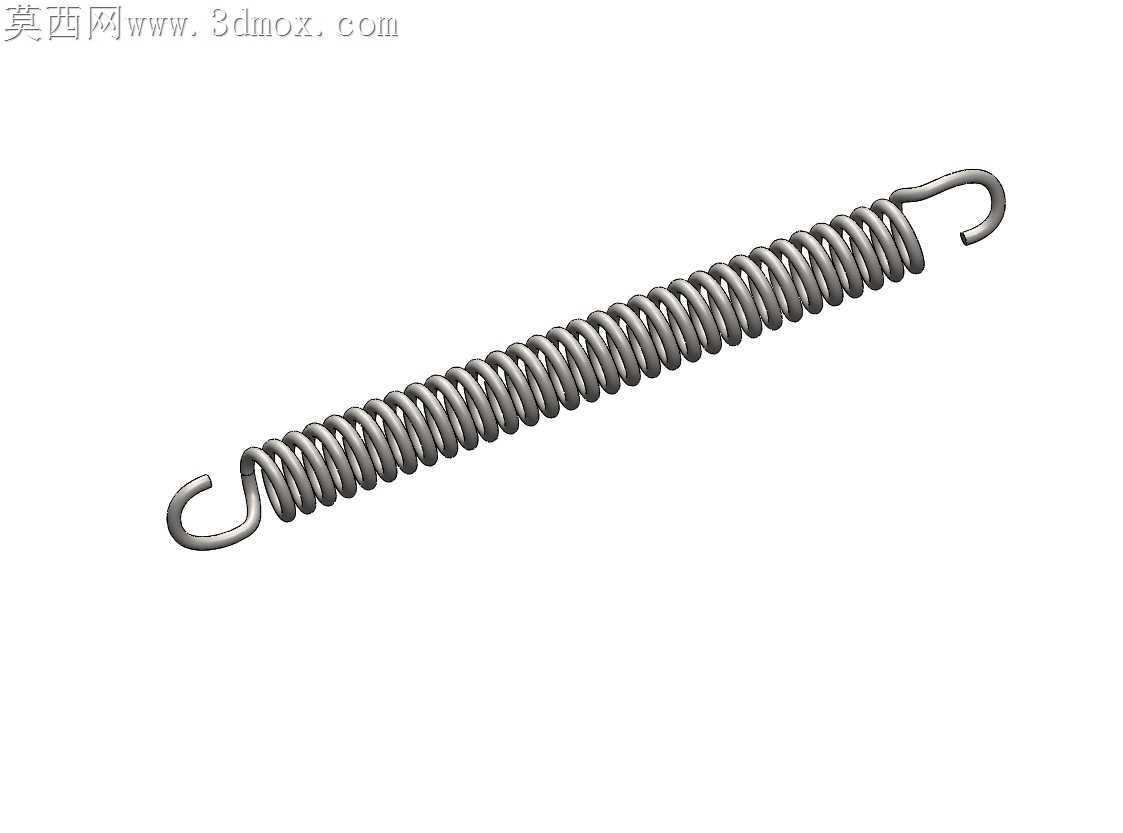

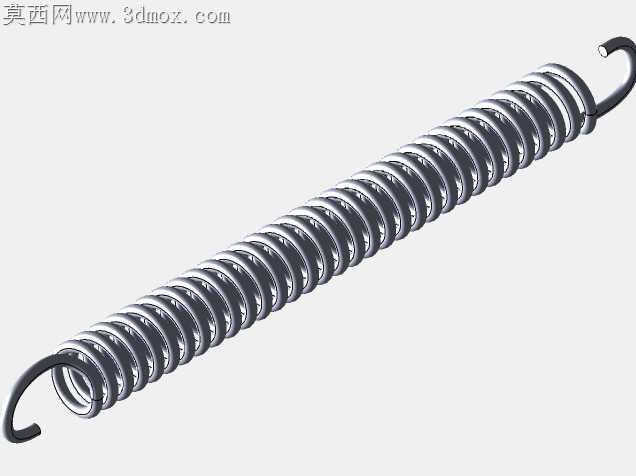

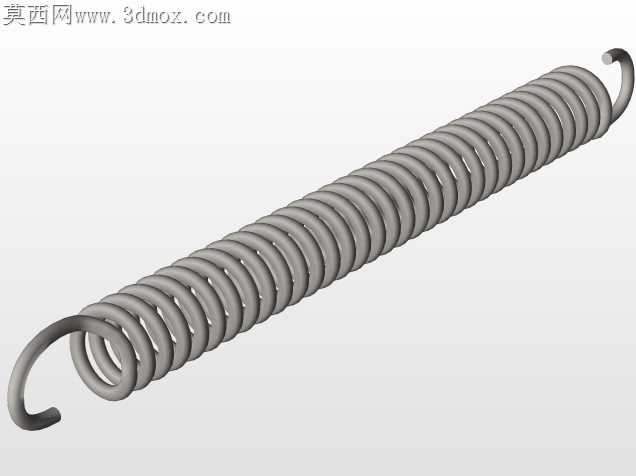

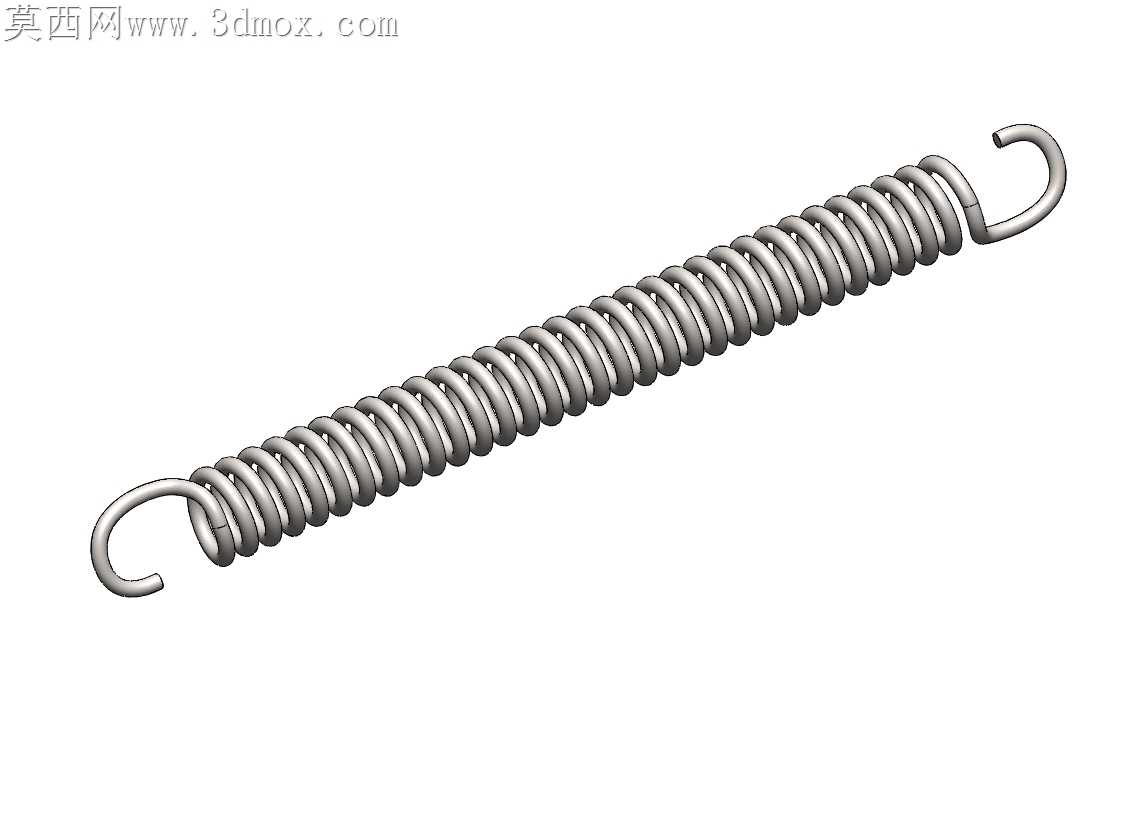

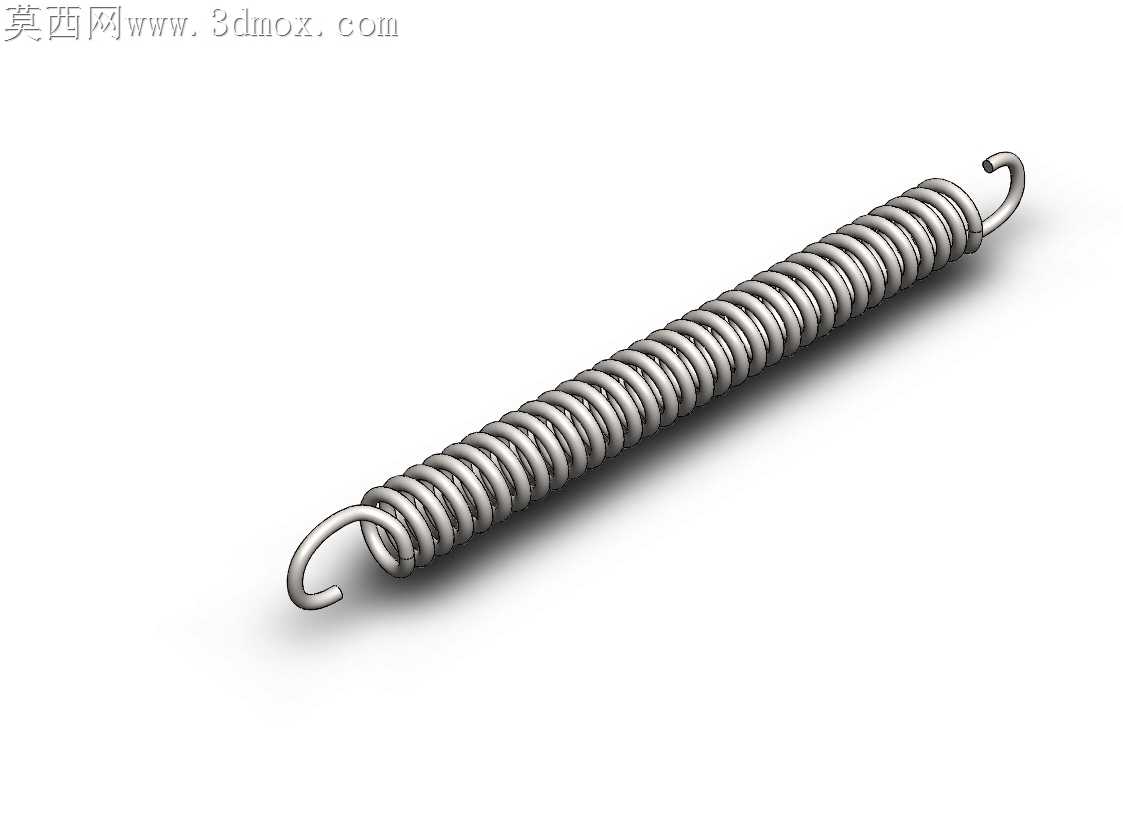

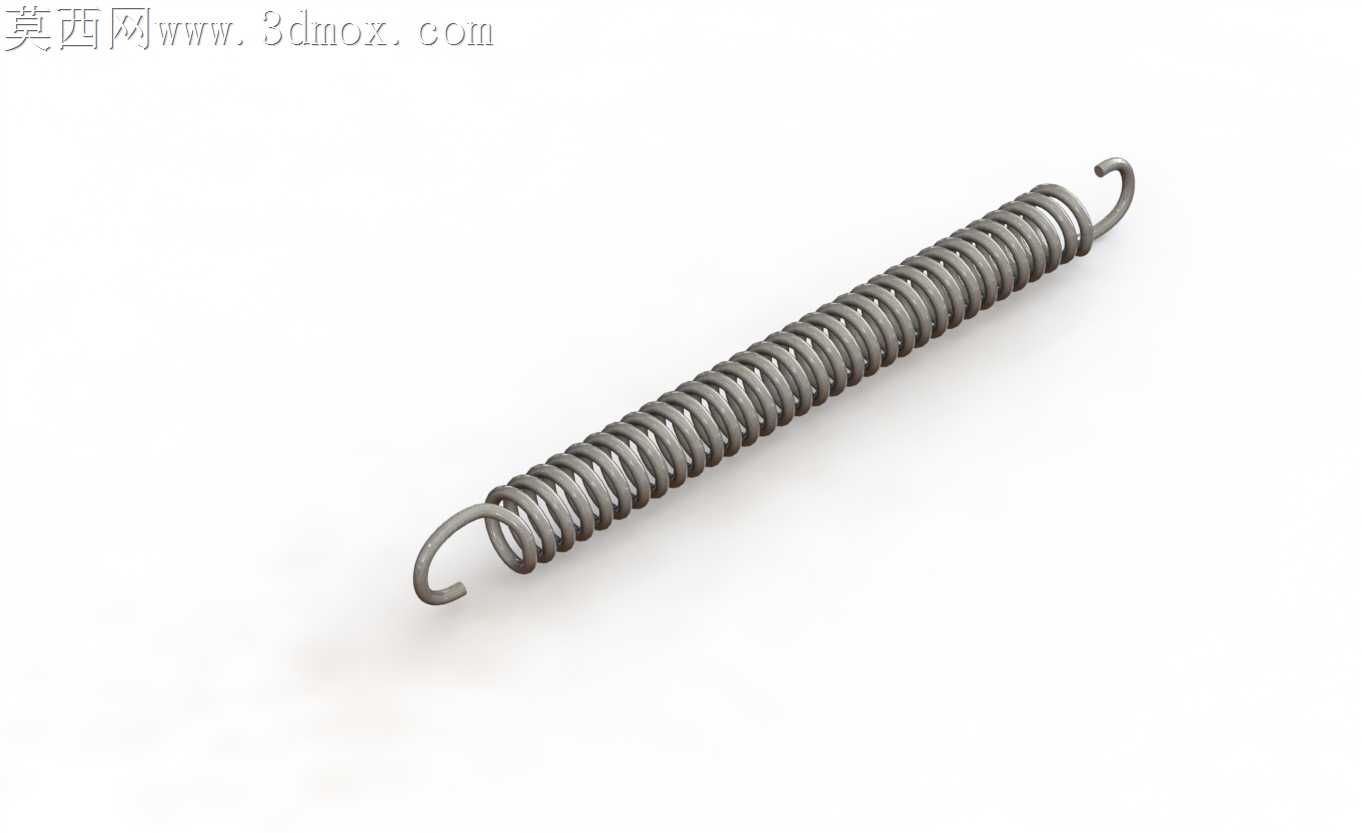

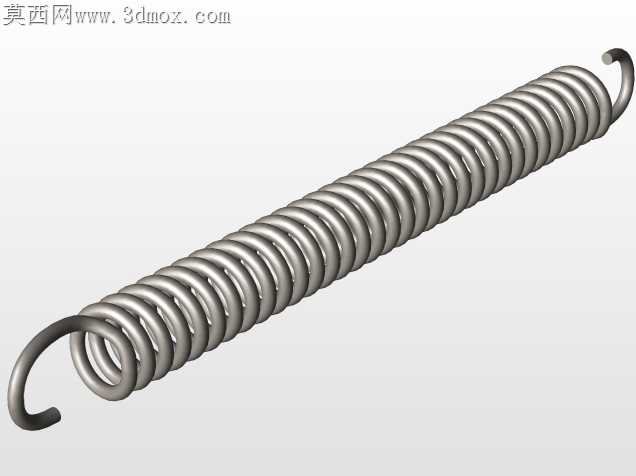

带挂钩拉伸弹簧精密结构设计

上次车间做同规格拉簧试装的时候，挂钩弯折处的毛刺没处理干净，装机运行不到两百小时就从弯折根部断裂，这次做模型特意把挂钩和簧身衔接的过渡圆角做了三次参数调整，避免应力集中的问题。之前跨软件转档的时候，簧圈的螺旋曲面经常出现破面，这次特意把螺旋线的端点和挂钩扫掠路径做了相切约束，转成通用格式的时候不会出现面缺失的情况，省得后续加工编程的时候还要补面。

做参数标注的时候最容易出问题的就是节距尺寸，之前有次把节距标成了5.2mm，打样出来的弹簧刚度差了15%，装机后张紧力不够直接导致传动带打滑，这次反复核对了有效圈数和节距的对应关系，270mm的总长对应8.5mm的中径，5mm的穿孔位置也做了单独的基准标注，不会和挂钩的安装尺寸混淆。量产的时候本来想把挂钩做成和簧身一体冷卷的结构，但是考虑到小批量生产的时候冷卷模具成本太高，最后还是保留了弯钩弯折的结构，同时把弯折处的曲率半径放大了0.3mm，既不增加太多加工成本，又能提升疲劳寿命。

之前做实训作业的时候，很多同学容易把拉簧的初拉力参数设错，导致弹簧自由状态下就出现圈间间隙，这次模型里特意把初拉力对应的圈间贴合量做了参数化设置，调整参数的时候能直观看到圈间的贴合状态，不用反复算刚度公式。实际工况里这种拉簧经常用在设备的张紧、复位结构上，长期受交变载荷，所以模型里把两端挂钩的开口角度做了15度的收口设计，避免运行过程中挂钩从安装孔里脱出。之前有次给客户做的拉簧没做收口，设备运行的时候弹簧脱钩弹飞，差点伤到操作工人，这次特意把这个细节做进模型里，后续出工程图的时候也会把收口角度作为关键检验尺寸标出来。

簧身的表面处理本来想做电泳，但是考虑到部分使用场景是有轻度腐蚀的户外环境，最后在模型备注里留了镀锌和电泳两种表面处理的可选结构，不用修改主体尺寸就能适配不同的表面处理厚度。转档的时候特意检查了所有曲面的连续性，螺旋面和挂钩过渡处的G1连续完全达标，不会出现加工出来的弹簧有台阶感的问题。
