复古手摇X-ACTO金属卷笔刀写实复刻

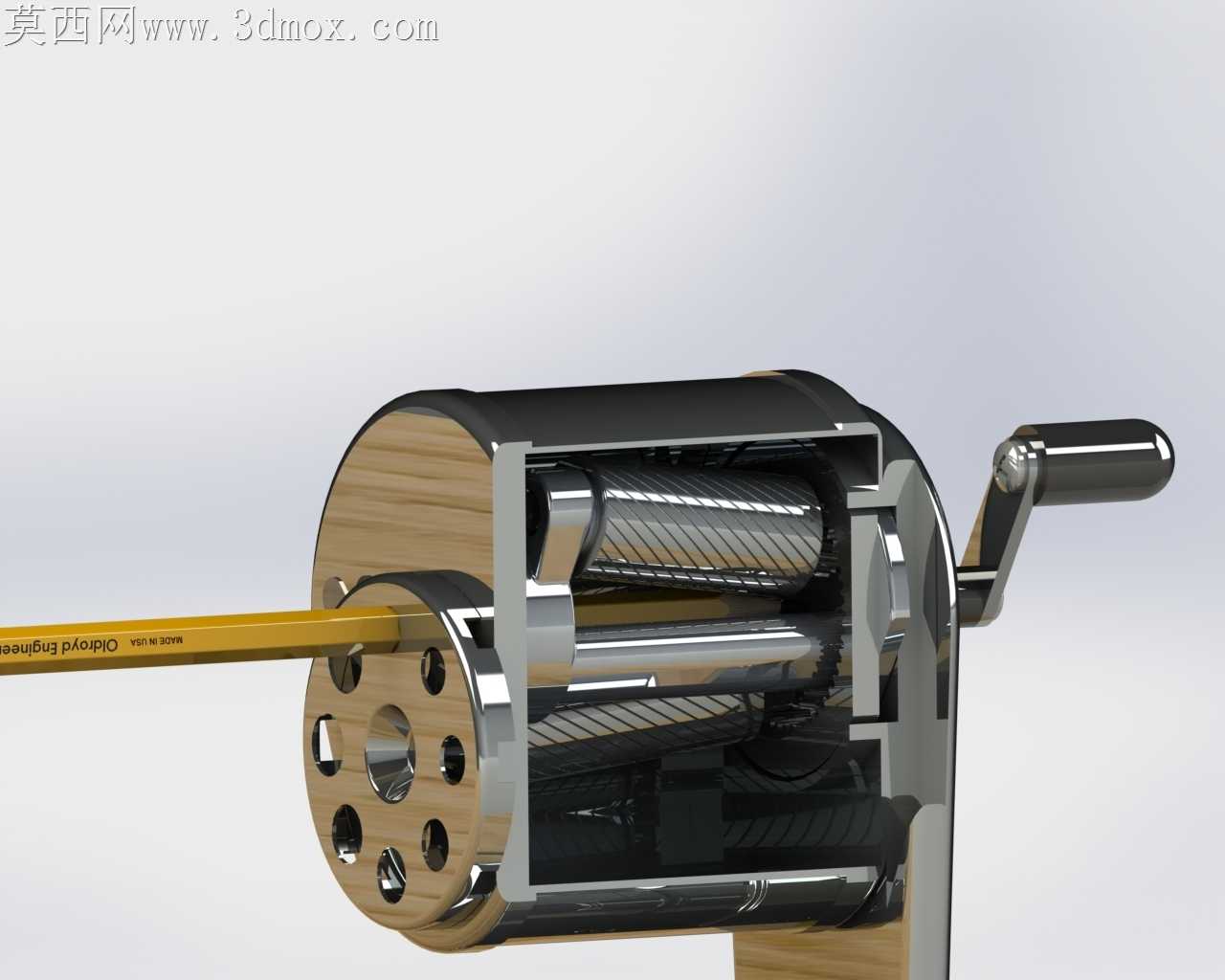

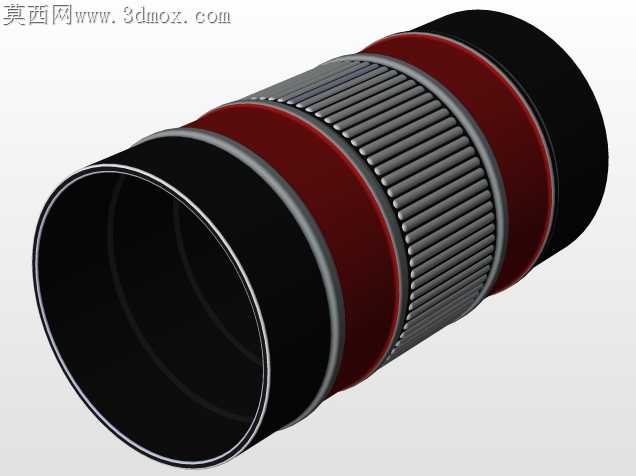

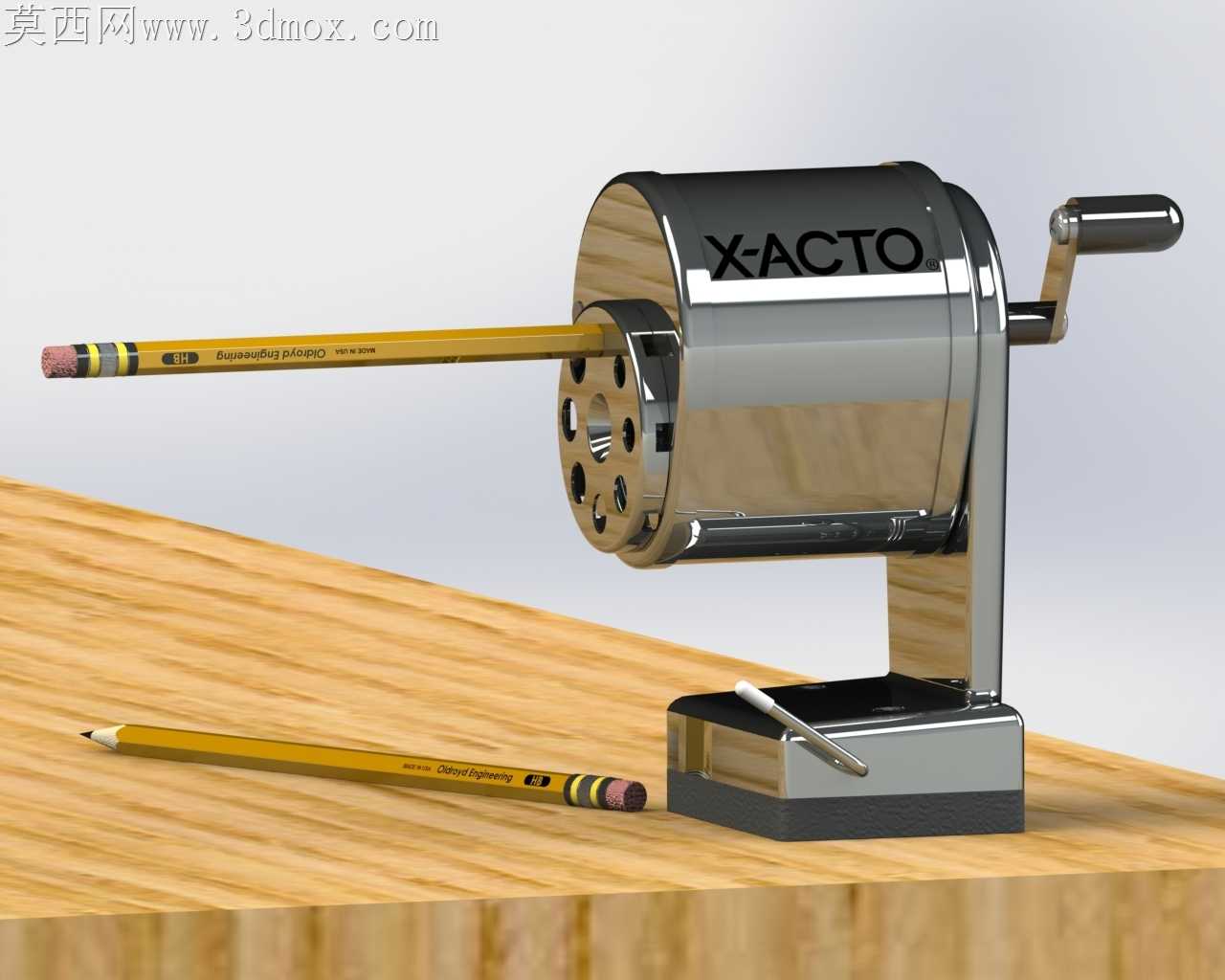

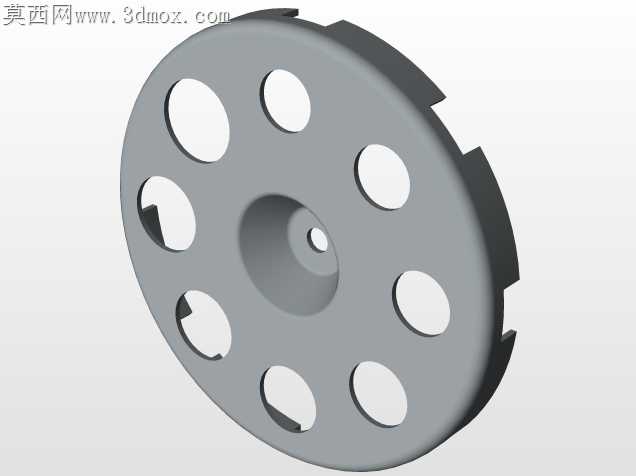

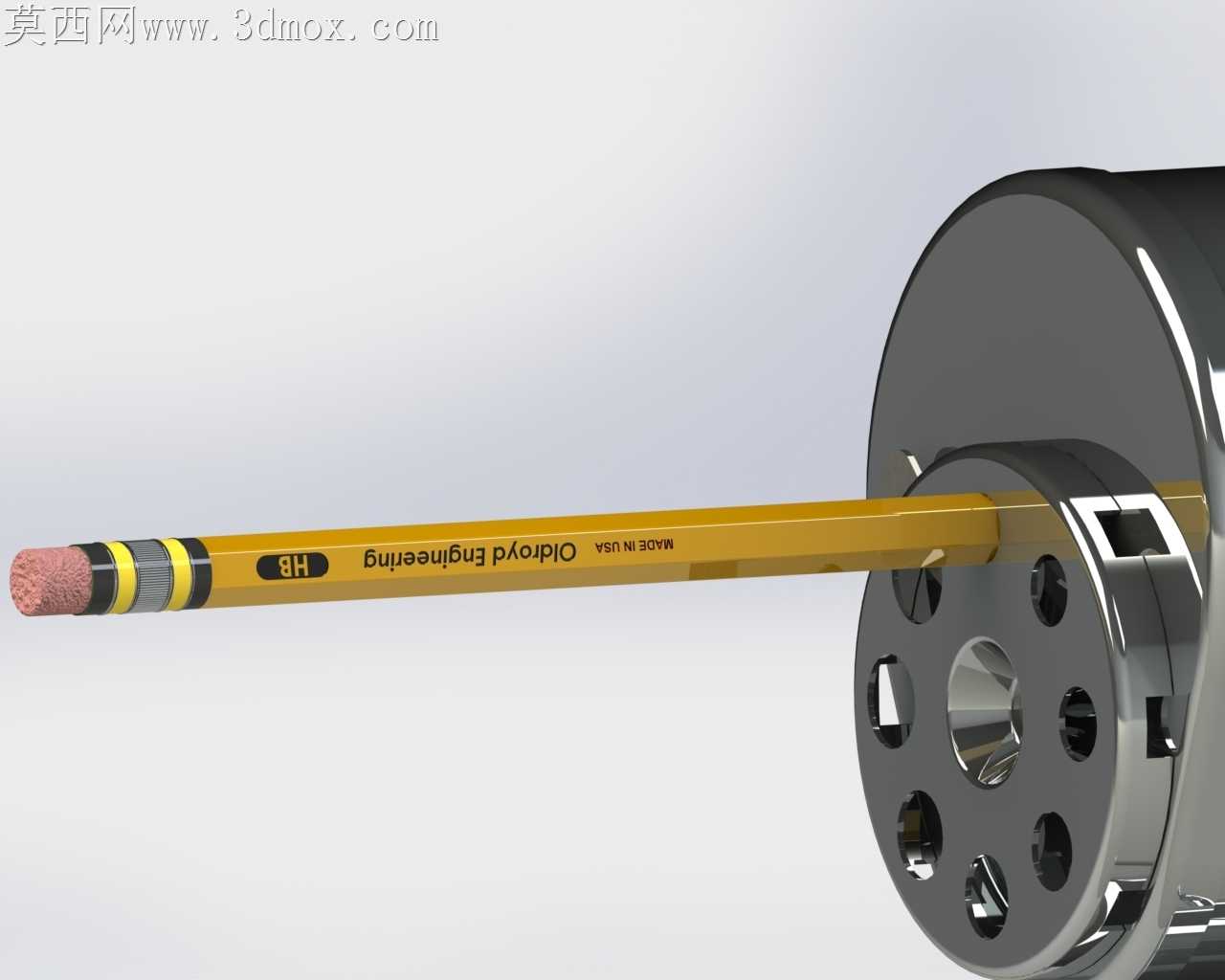

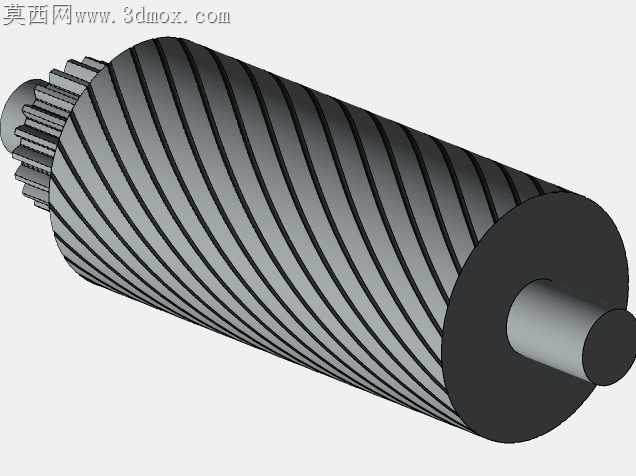

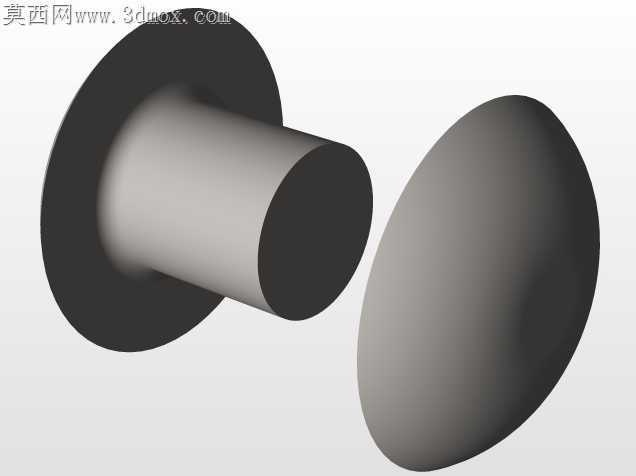

当年在工校金工实训课上磨坏三把锉刀做的小玩意儿，前阵子整理旧物翻出当年攒的半盒HB铅笔，突然就想把当年天天攥在手里削绘图铅笔的老卷笔刀还原出来。最开始打样的时候没注意进笔孔的多径同轴度，插2B铅笔的时候卡得死死的，转半圈就卡断铅芯，后来反复调整了滚花压轮的偏心距，把每个孔径的倒角都做了0.2mm的过渡，才解决了不同直径铅笔进笔卡滞的问题。刀架部分的曲面一开始做的太生硬，镀铬层的反光效果怎么调都不对，后来翻出家里存的老物件量了实际弧度，把壳体的冲压圆角从R0.8调到R1.2，金属表面的拉丝纹理顺着曲面走向做了渐变，渲染出来的金属质感才和记忆里亮得能照见铅笔尖的老卷笔刀对上。摇把和主体连接的销轴一开始留的间隙太大，转起来晃得厉害，后来查了当年老文具的装配公差，把配合间隙调到0.03mm，既保证转动顺滑又不会旷量晃荡，底座的橡胶防滑垫特意做了哑光磨砂的质感，和亮面镀铬的金属主体形成质感反差，连底座上放替换铅笔的小凹槽都按实际尺寸做了出来。跨软件转档的时候一开始丢了刀架内部的螺旋切削刃曲面，后来单独把切削部分导出实体补全了刃口的螺旋升角，保证每个角度看过去都和真实削笔的切削轨迹对得上。做这个模型的时候总想起当年趴在绘图板上削铅笔的日子，那时候没有现在这么多数码绘图工具，铅笔削得尖不尖直接影响图面线条的质量，老卷笔刀转起来咔哒咔哒的声响，比现在任何电动削笔器都让人踏实。
