四分类带顶棚移动垃圾收集架结构设计

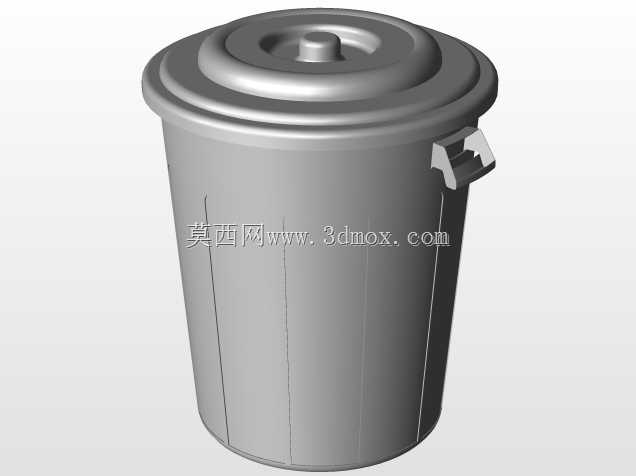

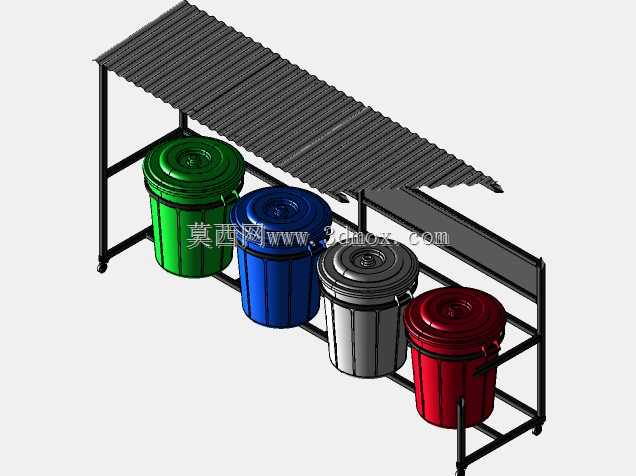

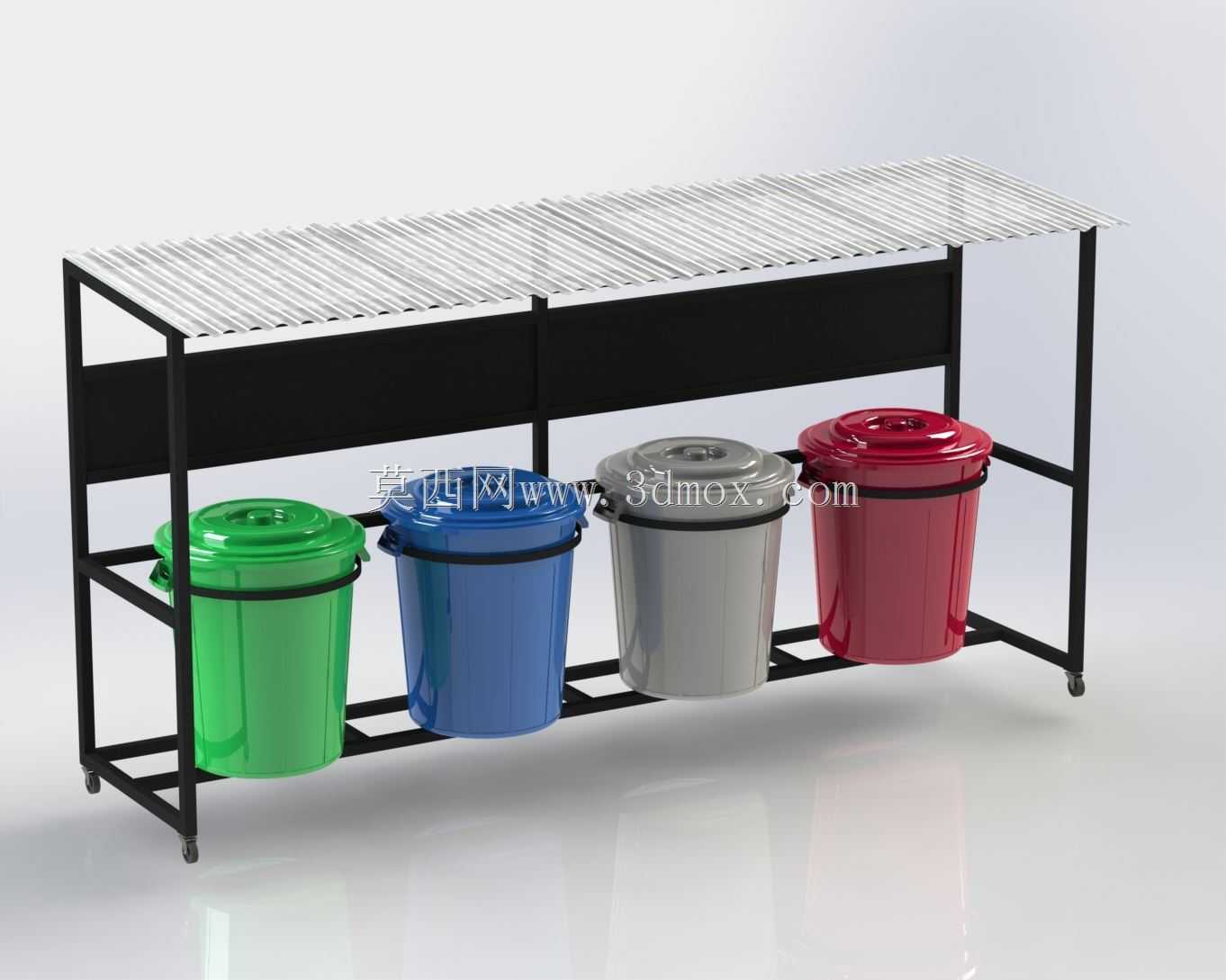

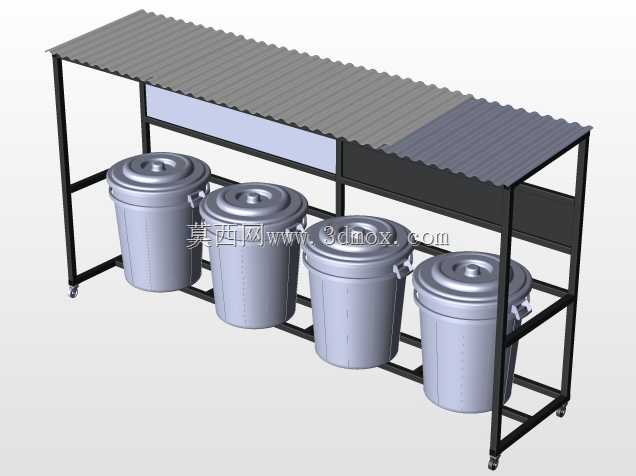

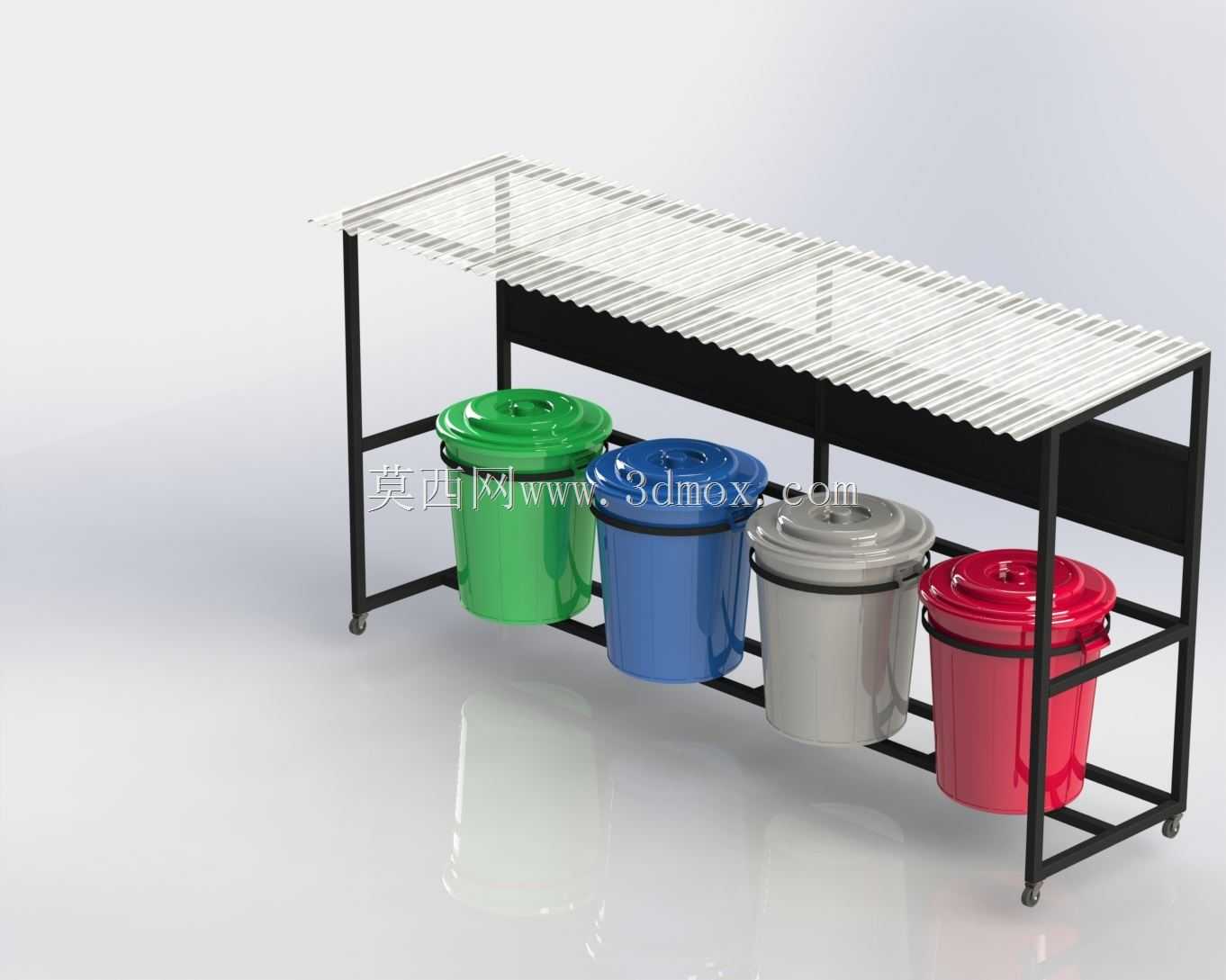

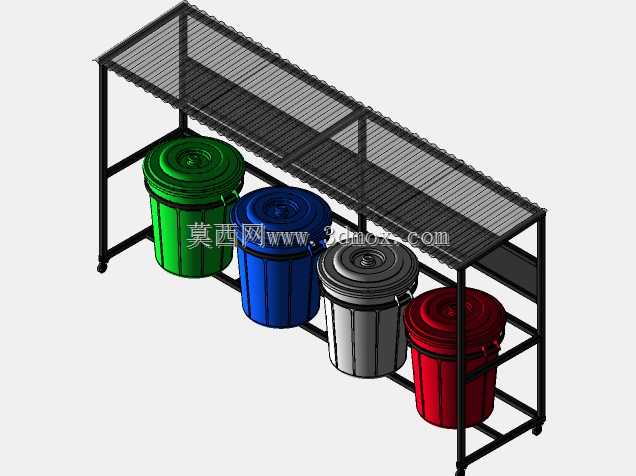

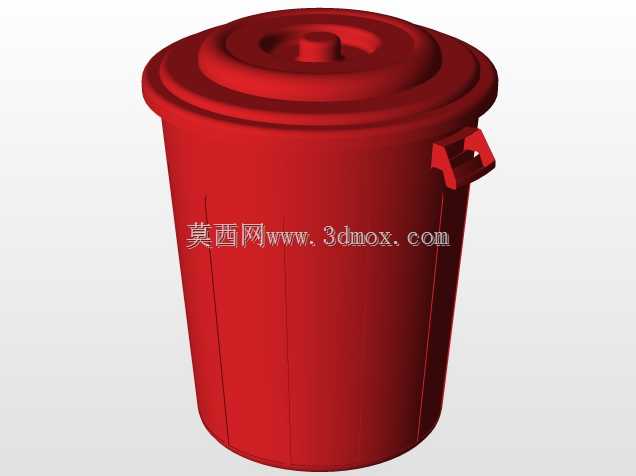

　　这款四分类移动垃圾收集架，主要面向园区公共区域、厂区后勤通道、商业综合体户外边角、社区集中投放点这类场景设计，解决传统零散垃圾桶摆放易移位、日晒老化快、混投错投率高的实际问题。架体主体采用1.5英寸方形钢管弯折焊接成型，整体框架做分层设计，底层设置通长置物托梁，托梁间距匹配常规120L圆形分类垃圾桶的桶身外径，托梁边缘做15mm高的翻边限位，避免垃圾桶在架体移动或者外力触碰时出现滑移脱落的情况；中层设置横向连接杆件，既强化架体整体抗扭刚度，也能作为桶身中部的辅助倚靠限位，减少满装垃圾桶的侧向晃动；顶层铺设波纹形遮挡板，板材采用压型成型，檐口超出架体侧边120mm，能有效遮挡垂直降雨与正午直射阳光，减缓桶身塑料材质的光老化速率，

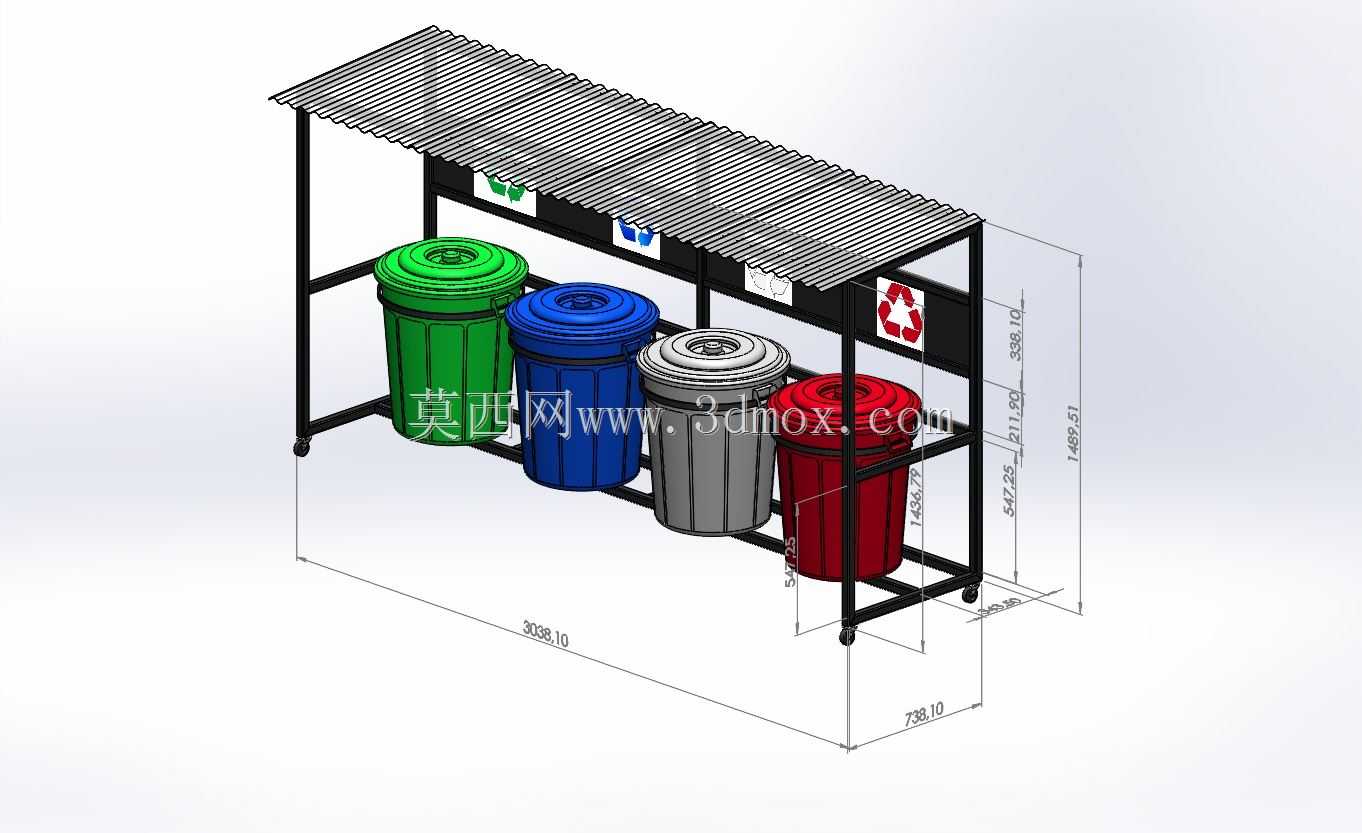

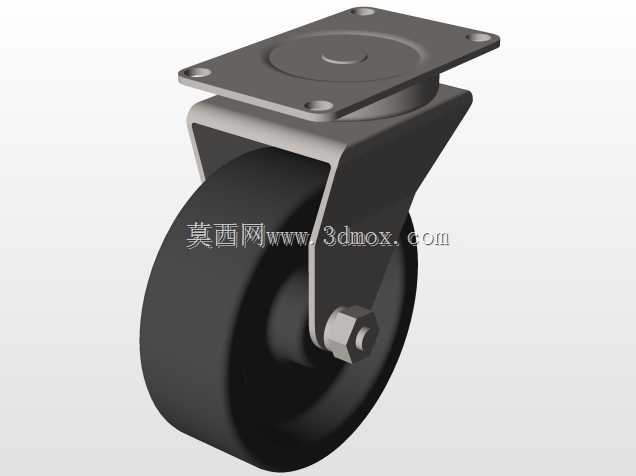

　　同时避免雨水灌入桶内增加垃圾清运重量。架体底部四个角点配置万向脚轮，其中两个脚轮带刹车锁止结构，日常固定投放时踩下刹车即可锁定架体位置，需要调整点位或者整体清运时，松开刹车即可单人推动移位，无需逐个搬运垃圾桶，大幅降低后勤人员的作业强度。设计过程中优先考虑了架体的载荷冗余，单桶满装状态下总重量约80kg，四个桶总载荷320kg，方管选型时按照1.5倍安全系数校核抗弯强度，架体满载状态下顶层置物面的最大挠度控制在2mm以内，长期使用不会出现框架变形、焊缝开裂的问题。架体的安装边界需要预留足够操作空间，架体自身长度适配四个120L圆桶并排摆放的尺寸，宽度方向预留桶盖开启的操作余量，安装时架体背部距离墙面至少保留300mm间隙，

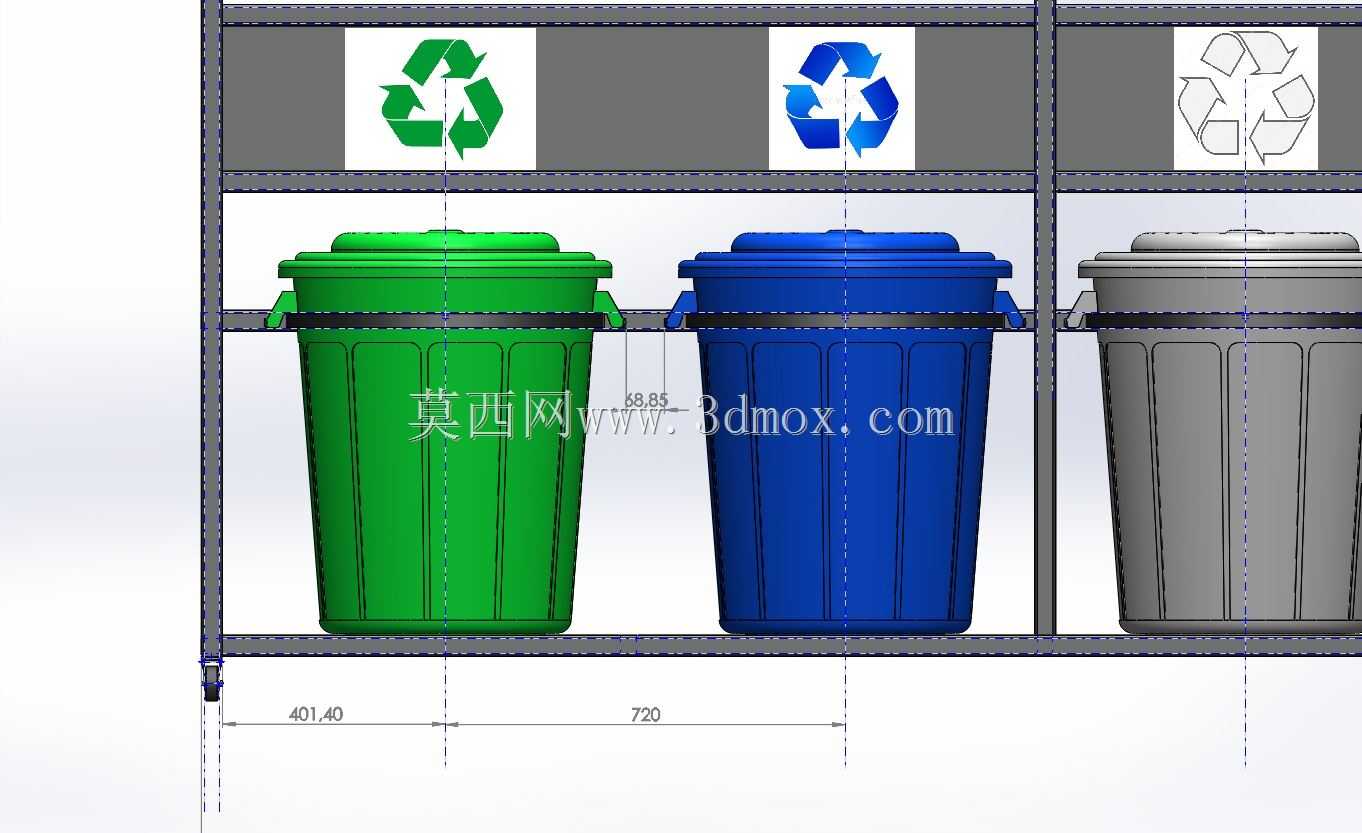

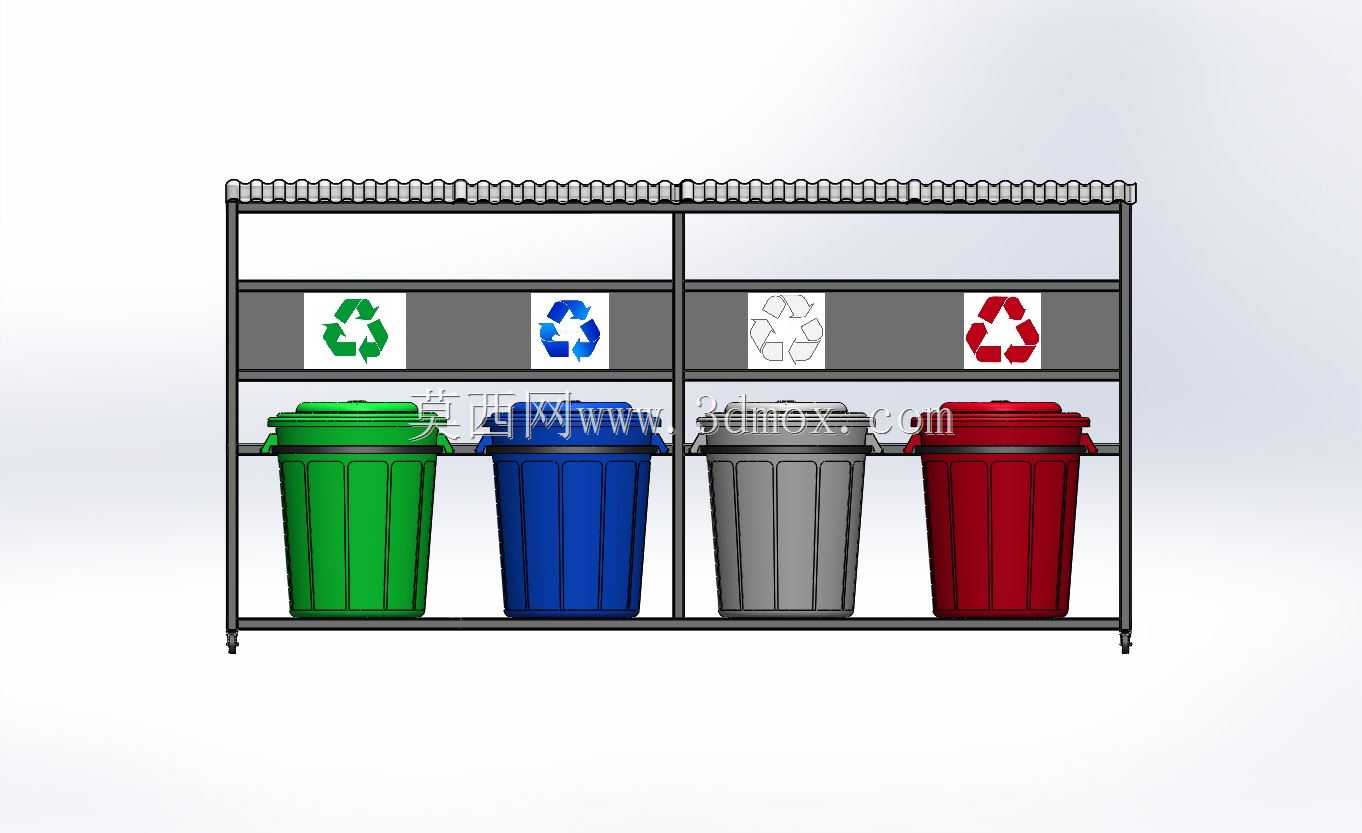

　　方便保洁人员从后侧整理桶身、清理洒落垃圾；正面预留不小于1200mm的通行与投放空间，避免投放高峰期出现人员拥堵。架体的桶位采用等距分隔设计，每个桶位对应不同颜色的分类桶，可匹配常规四色分类要求，从左至右可分别放置可回收物、厨余垃圾、其他垃圾、有害垃圾对应的收集桶，架体正面预留标识粘贴位，可直接粘贴分类指引标识，无需额外加装标识牌结构。焊接工艺上，所有方管连接节点采用满焊处理，焊后打磨焊渣做整体喷塑处理，喷塑层厚度控制在60-80μm，具备户外耐锈蚀、耐刮擦的性能，适配露天长期使用的工况。脚轮安装位置采用加厚连接板与架体主立柱焊接，连接板厚度4mm，避免长期移动过程中脚轮连接位出现撕裂变形。顶层遮挡板与框架采用抽芯铆钉连接，

　　铆钉间距150mm，保证遮挡板与框架连接牢固，大风天气下不会出现掀动脱落的问题。实际使用中，这款架体能够将零散的分类垃圾桶整合为集中投放点，避免垃圾桶被随意挪动导致的点位混乱，顶棚结构也能减少垃圾暴露产生的视觉污染，同时降低雨天垃圾渗滤液随雨水流淌造成的地面污染问题。架体整体高度设计符合人体工程学要求，垃圾桶投放口距离地面高度约800mm，适配大多数成年人站立投放的操作高度，无需过度弯腰即可完成投放动作，减少投放过程中的不适感。
