高效乙醇燃料车转向机构设计

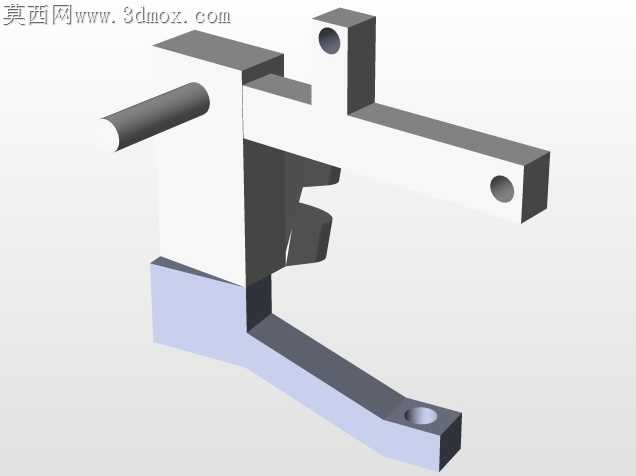

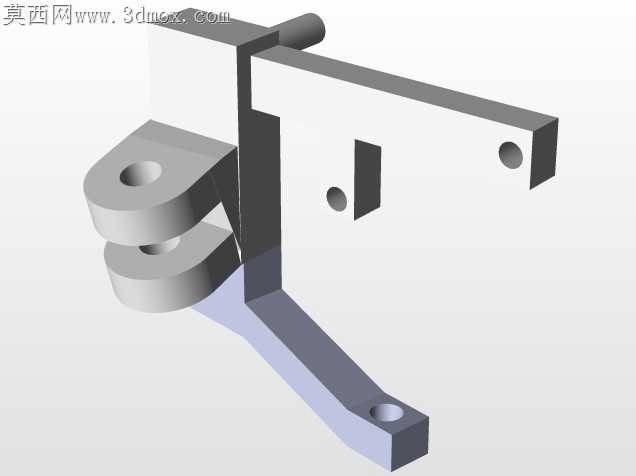

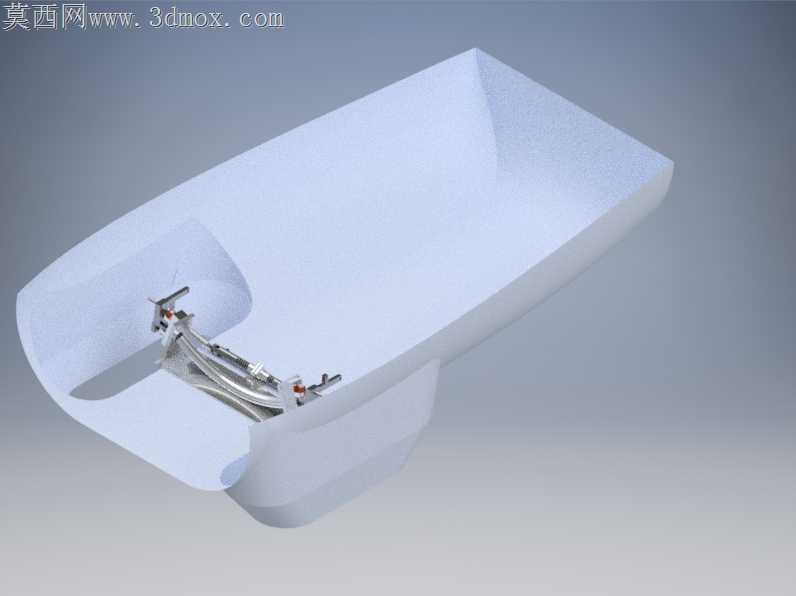

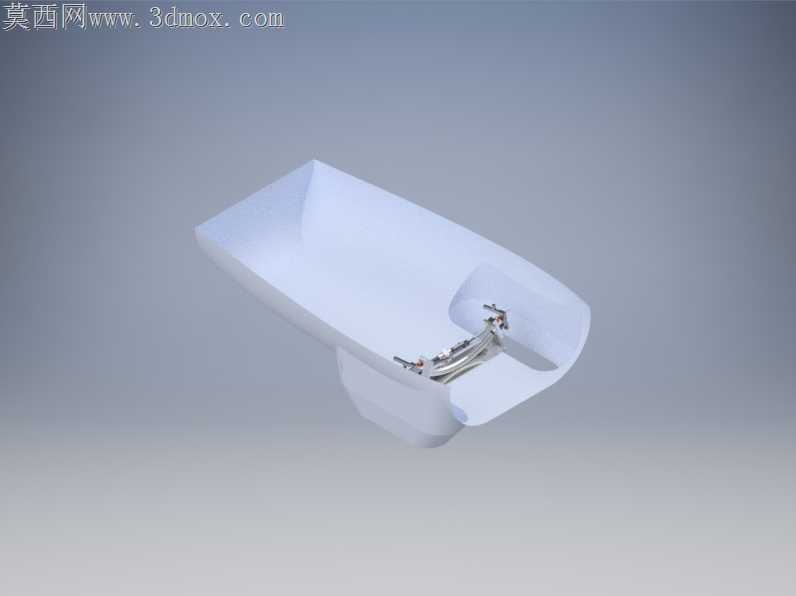

刚铣完转向摇臂安装座的毛刺时，我还在纠结弧形导轨的同轴度公差怎么留——毕竟这是给壳牌生态马拉松做的高效乙醇燃料车转向件，每0.1mm的旷量都可能吃掉赛道上几克的燃料消耗。之前跨软件转档时出了岔子，拉杆球头的配合面在格式转换后丢了0.02mm的倒角，第一次虚拟装配时直接卡滞，后来对着Inventor里的原始特征逐面核对，才把转档造成的破面补全，连球头销的防尘槽深度都反复核对了三次，就怕实车装配时进了赛道的细灰卡滞。

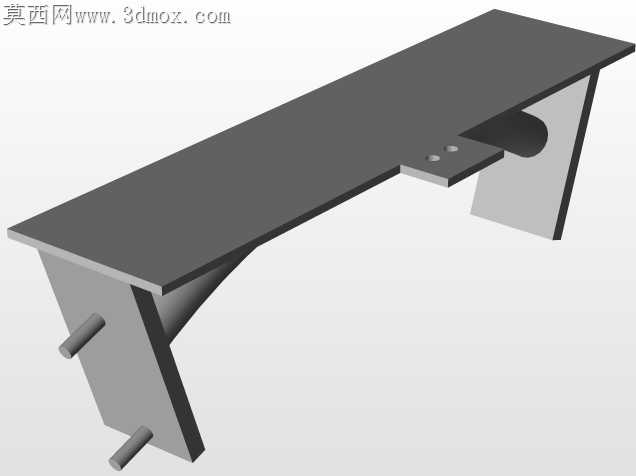

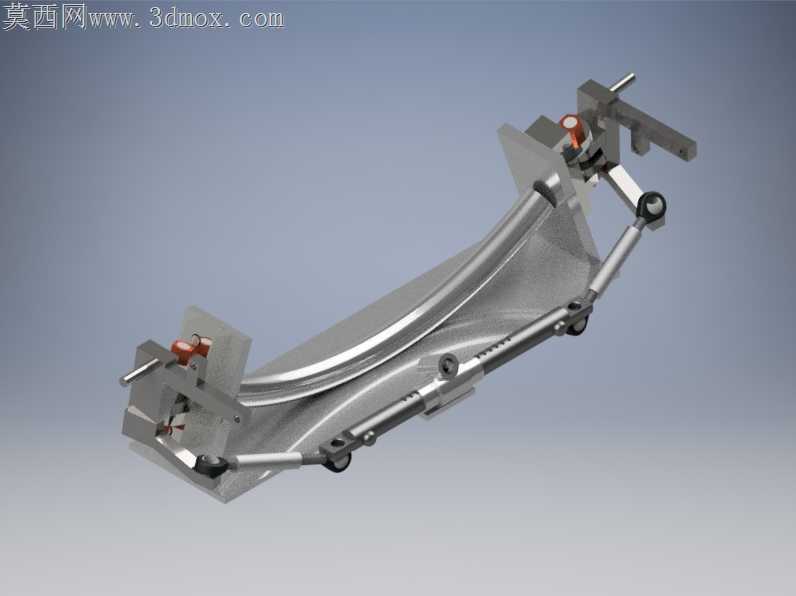

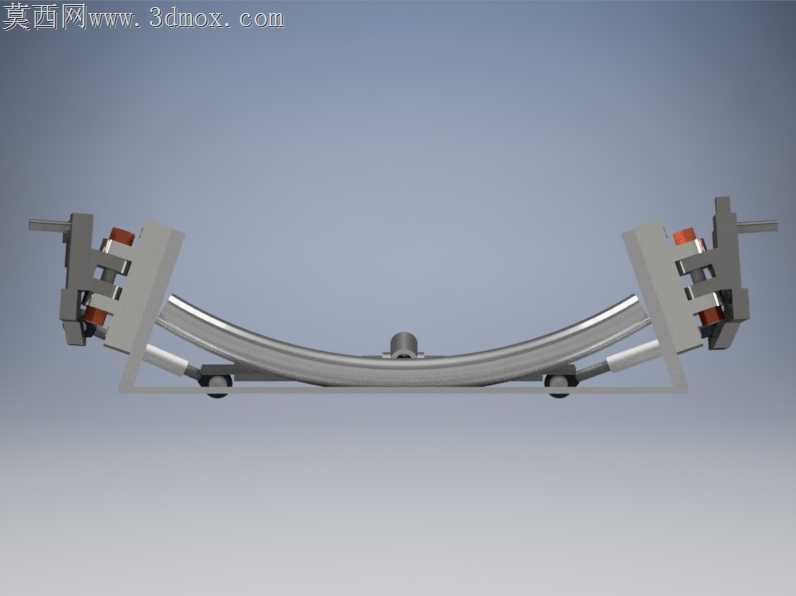

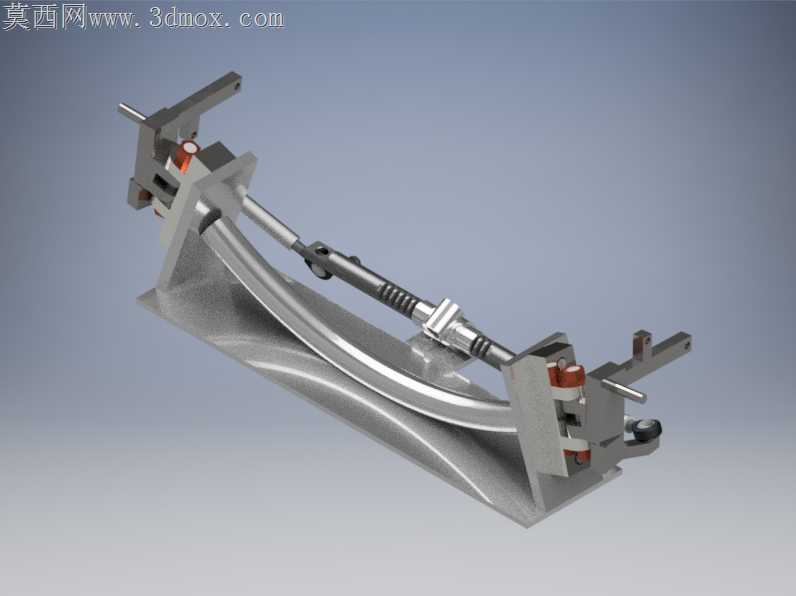

做这套结构的时候没照搬民用车的转向器设计，毕竟节能赛车的轮距窄、转向角度需求小，把传统的齿轮齿条改成了弧形导轨配合滑动拨块，一开始算滑动摩擦阻力的时候还担心转向力太大，后来把拨块的接触面改成了镶嵌聚四氟乙烯垫片的结构，既不用额外加润滑脂增加重量，还能把转向阻力降到原来的三分之一。之前实训做类似结构时吃过亏，固定座的螺栓孔留的间隙太小，车架焊接变形后根本装不上，这次特意把安装座的长圆孔留了1.5mm的调节余量，哪怕车架焊后有轻微变形，也能通过调整保证左右转向行程对称。

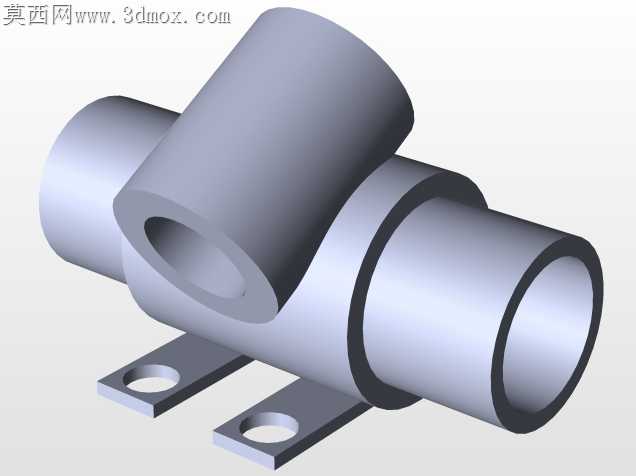

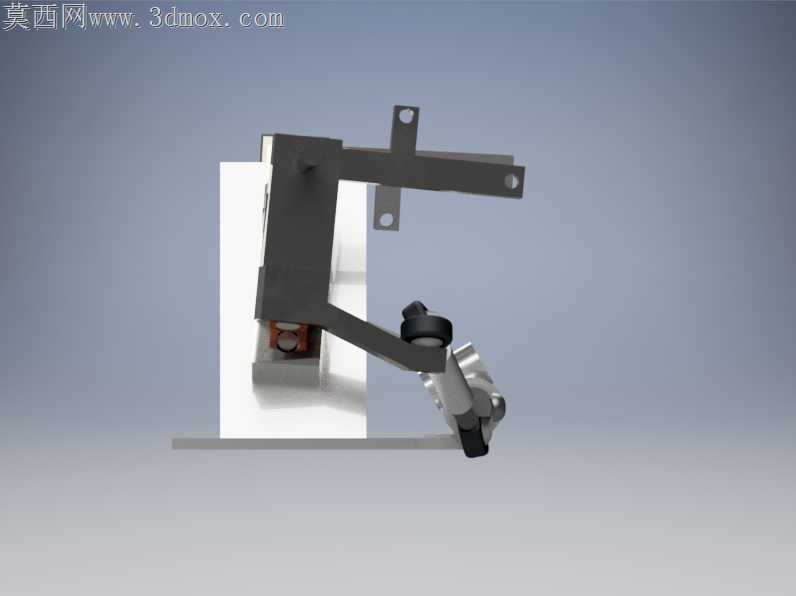

转向拉杆的长度调节螺纹我特意选了细牙螺距，之前粗牙螺纹调前束的时候拧半圈就偏了好几度，细牙的话每转一圈只前进1mm，调前轮定位的时候能精准到0.1度的前束角，刚好匹配节能赛对车轮滚动阻力的严苛要求。摇臂和转轴的配合处没选现成的滚动轴承，而是用了自润滑铜套，一是重量比标准轴承轻了近20克，二是铜套的阻尼更线性，不会出现轴承间隙带来的转向虚位，跑长距离赛道的时候方向稳定性更好。

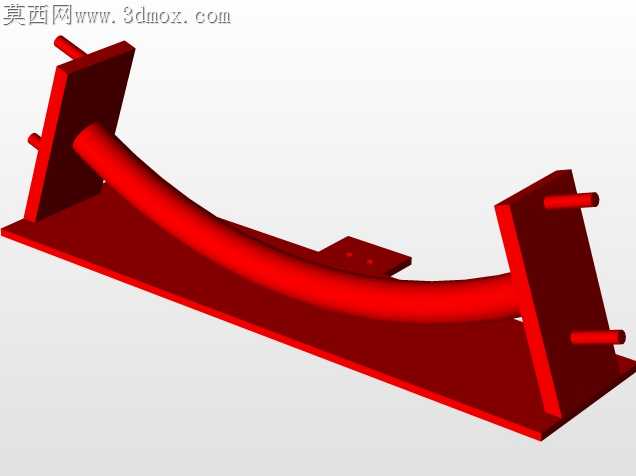

之前做结构优化的时候试过把弧形导轨做成空心的，有限元分析的时候发现侧向受力时变形量超了0.3mm，过弯时会导致转向回正滞后，最后还是改成了实心铝合金铣削的结构，虽然重了12克，但刚度提升了40%，过连续S弯的时候转向响应能跟得上车手的操作。两端的行程限位块我没直接做在导轨上，而是在固定座上单独加了可调节的限位螺钉，试装的时候可以根据赛道的最小转弯半径随时调整最大转向角，不用重新铣削零件，省了不少反复改件的时间。

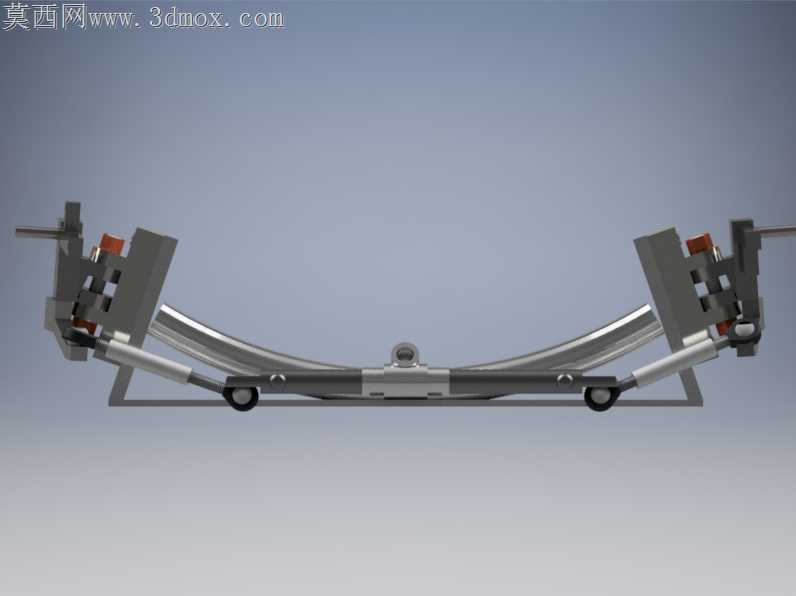

记得第一次把装配体导入运动仿真的时候，左右转向的行程差了2度，查了半天才发现是拨块的安装基准偏了0.8mm，重新调整基准坐标后才把左右转角差控制在0.2度以内，避免实车跑的时候出现左右转向半径不一致的问题。连固定球头的锁紧螺母都特意选了薄型的尼龙防松螺母，比标准螺母轻了一半，还能防止赛道颠簸导致螺母退牙，毕竟整场比赛跑下来零件松脱的话，之前做的所有减重优化都白费了。
