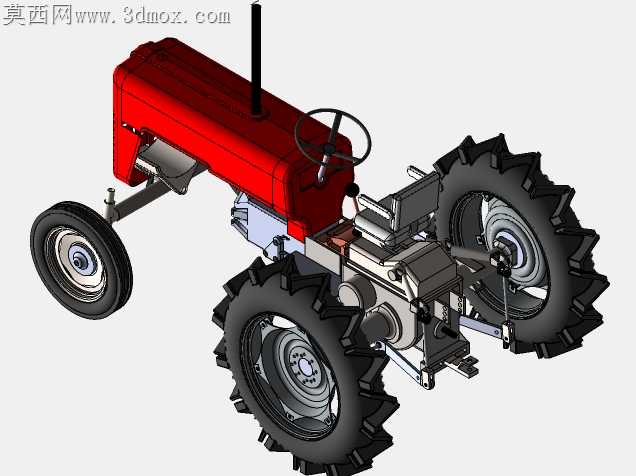

农用轮式拖拉机整机结构三维设计

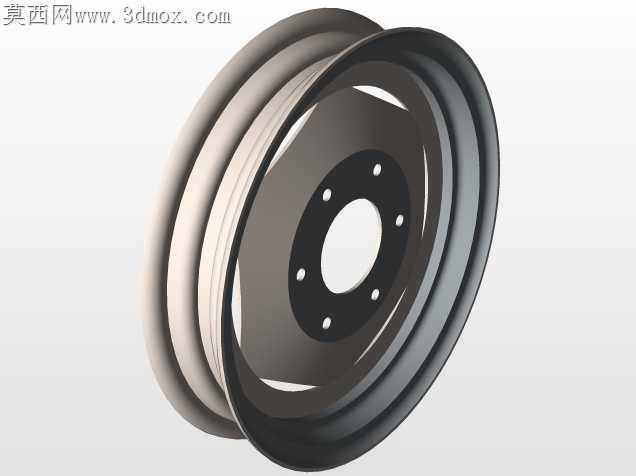

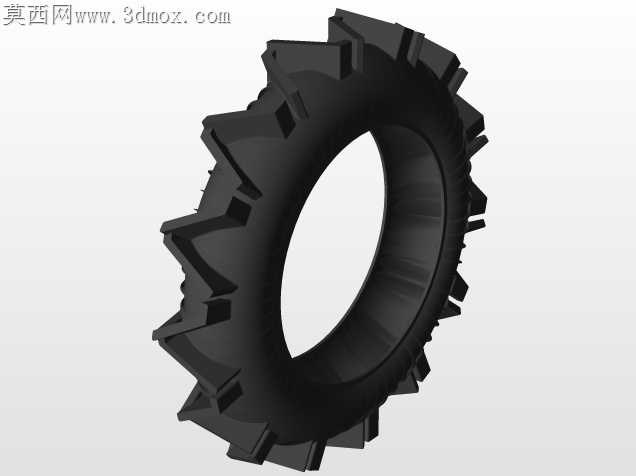

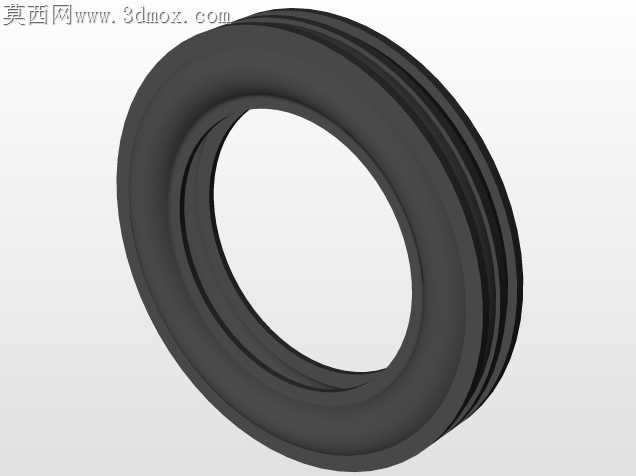

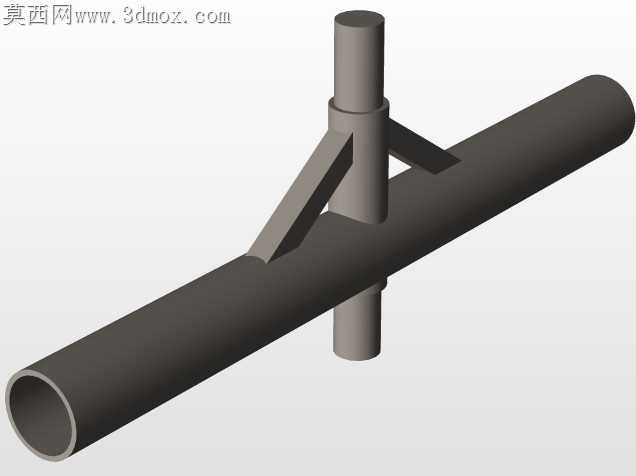

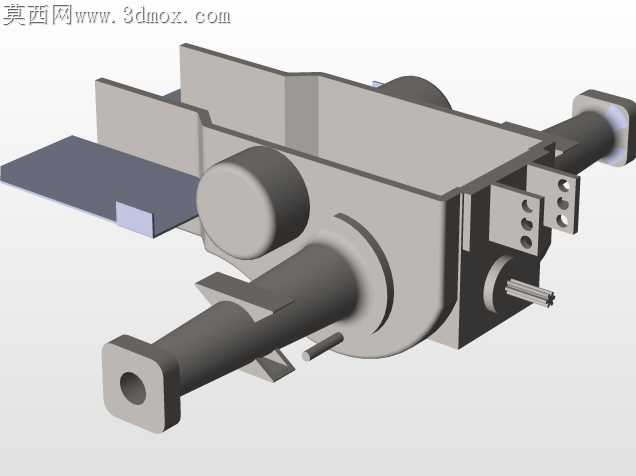

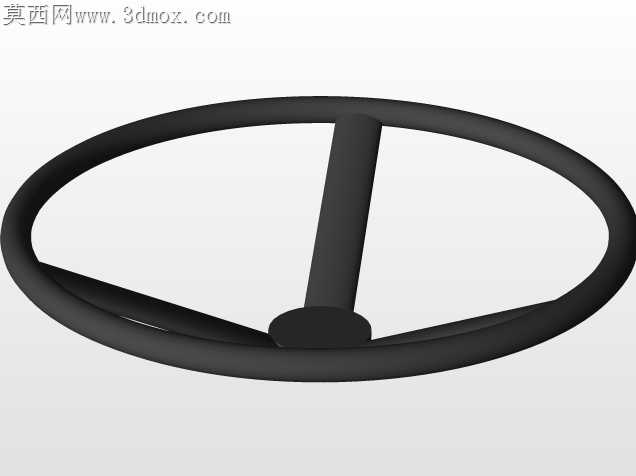

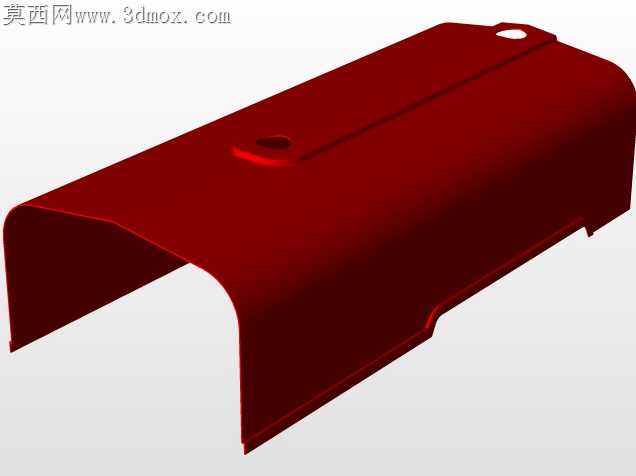

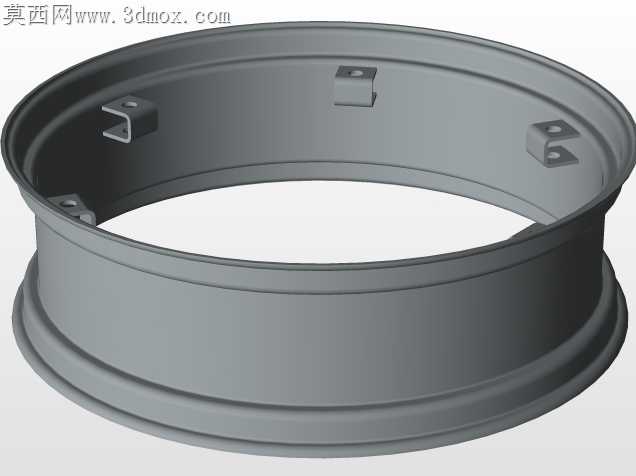

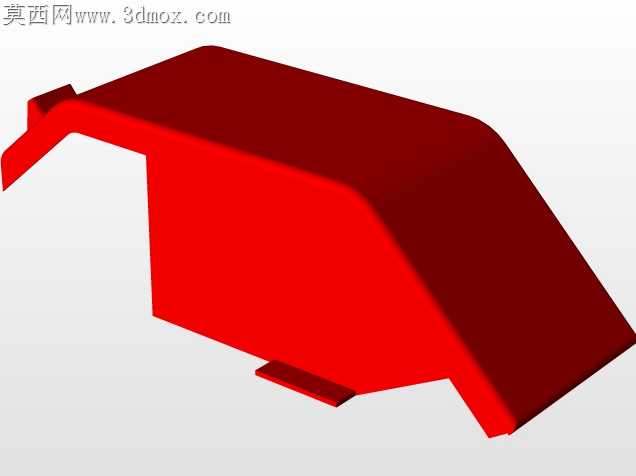

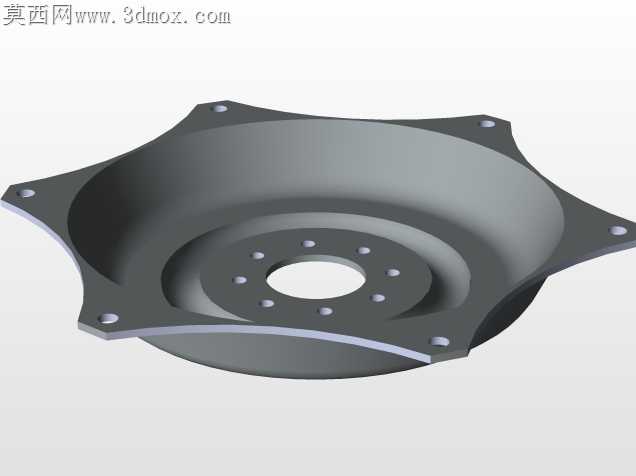

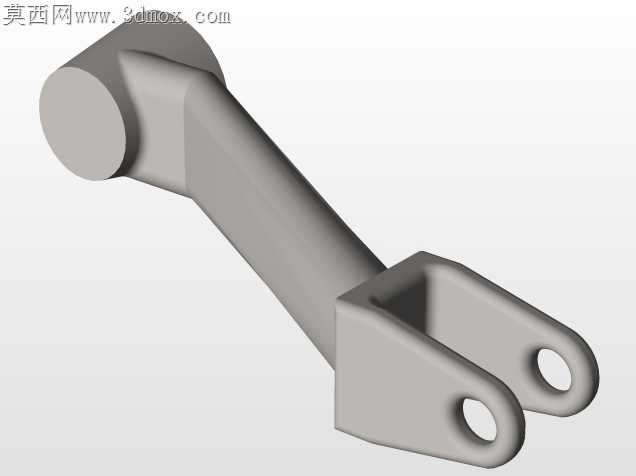

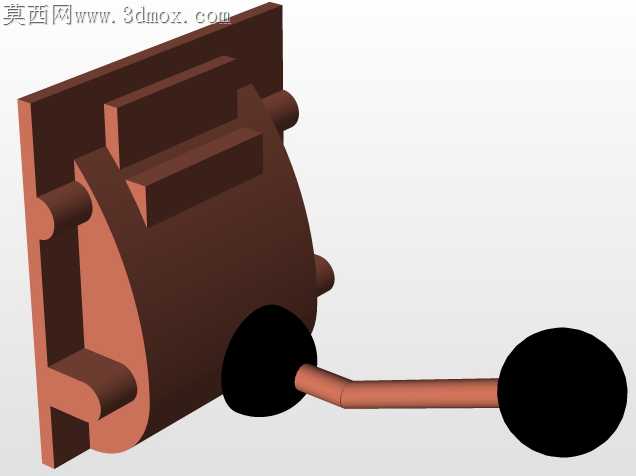

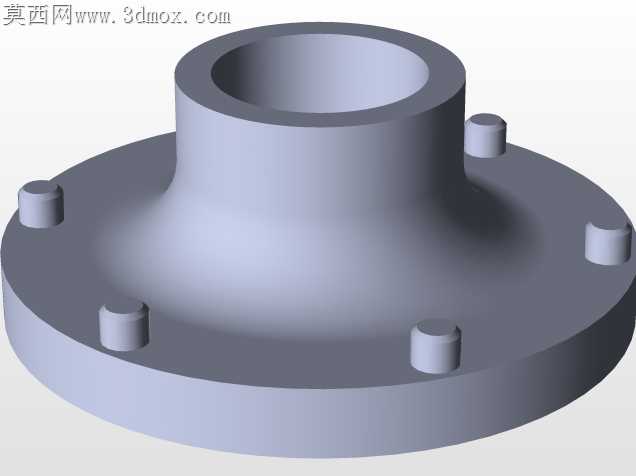

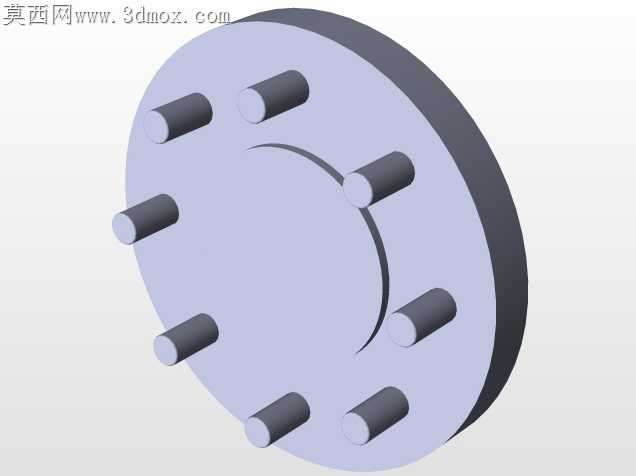

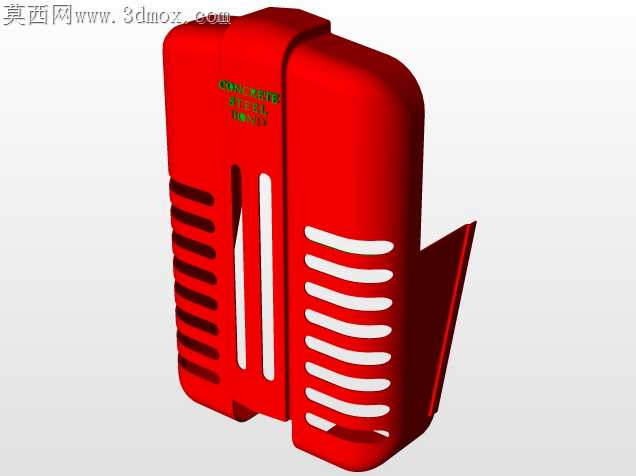

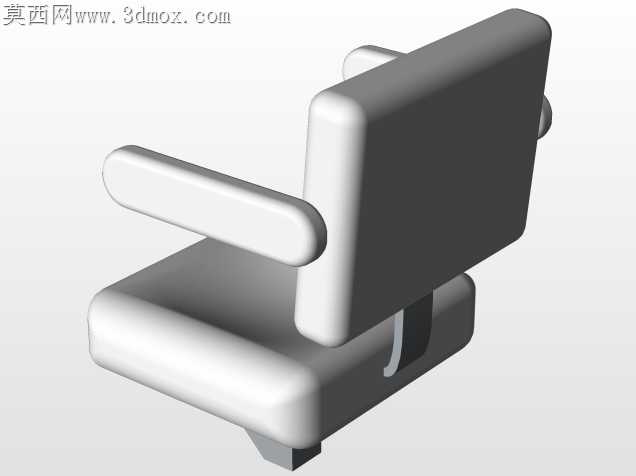

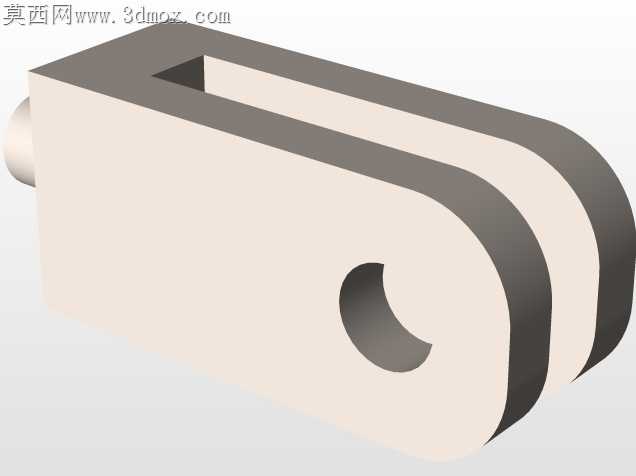

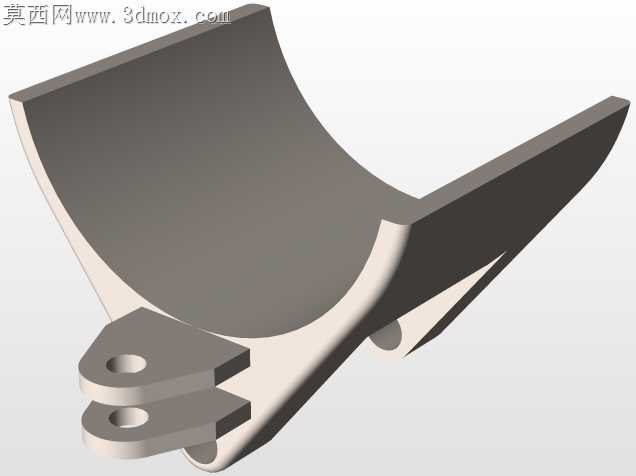

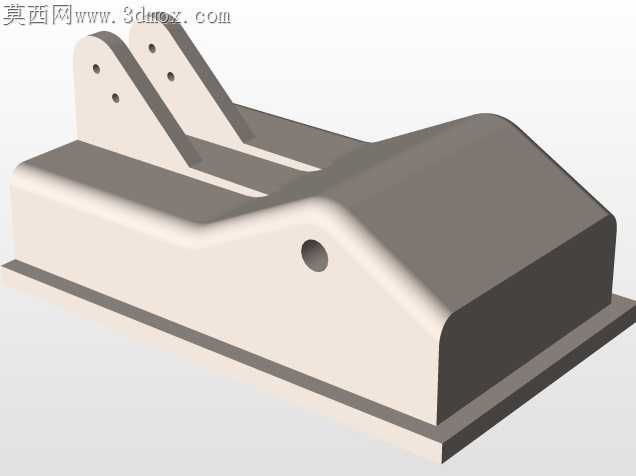

刚处理完后轮轮辋与驱动轴配合面的切削毛刺，指尖还沾着打磨残留的金属细屑，想起最初搭这套结构时踩过的坑。一开始没考虑旱田作业时轮胎带泥的工况，后轮挡泥板的安装支架留的间隙太小，泥块卷进去直接卡死后轮传动，后来反复调整支架折弯角度，把间隙放大到12厘米，还在支架边缘做了导泥斜面，才解决卡滞问题。转向节的装配公差卡了快三天，一开始按通用五金件的公差给的H7/g6，装上去之后前轮打方向卡滞，拆下来才发现前轮立轴受田间颠簸载荷会有微小形变，公差带放得太窄反而容易抱死，后来把配合公差调整到H8/f7，还在衬套位置加了储油槽，打满润滑脂之后连续做了上百次转向循环，再也没出现卡滞的情况。做发动机舱布局的时候，一开始把排气立管放在了靠近方向盘的一侧，试装的时候发现驾驶员坐上去之后，热辐射直接烤腿，后来把排气立管挪到机身左侧，还在立管和驾驶位之间加了一块隔热挡板，挡板和立管之间留了2厘米的通风间隙，跑半小时模拟工况，挡板外侧温度也不会超过40度。跨软件转档的时候出过一次问题，一开始把底盘传动的装配体导去做渲染，结果差速器的行星齿轮轴位置出现了面破损，后来把每个子装配体单独导出STEP格式，逐个检查面的完整性，再重新总装，才避免了转档缺陷。后悬挂的下拉杆一开始做的是等直径圆钢，做拉力模拟的时候发现挂接农具的位置应力集中，容易断裂，后来在挂接孔位置做了局部加粗，还加了加强筋，既不增加太多整机重量，又能满足挂接重载农具的强度要求。方向盘的安装角度也调了好几次，一开始按水平角度装，模拟驾驶的时候手腕要一直抬着，长时间操作容易累，后来把转向柱倾斜角度调到15度，刚好贴合普通人坐姿下的手臂自然下垂角度。燃油箱的固定支架一开始只做了两个安装点，田间颠簸的时候油箱会出现共振异响，后来在支架和油箱接触的位置加了橡胶减震垫，还多增加了一个侧向固定点，共振问题直接消失。做轮胎花纹的时候，一开始选的是浅花纹，模拟泥泞路面抓地力不足，后来把花纹深度加到5厘米，还调整了花纹的倾斜角度，既能在泥地里抓牢地面，又不容易被泥块塞满花纹沟。
