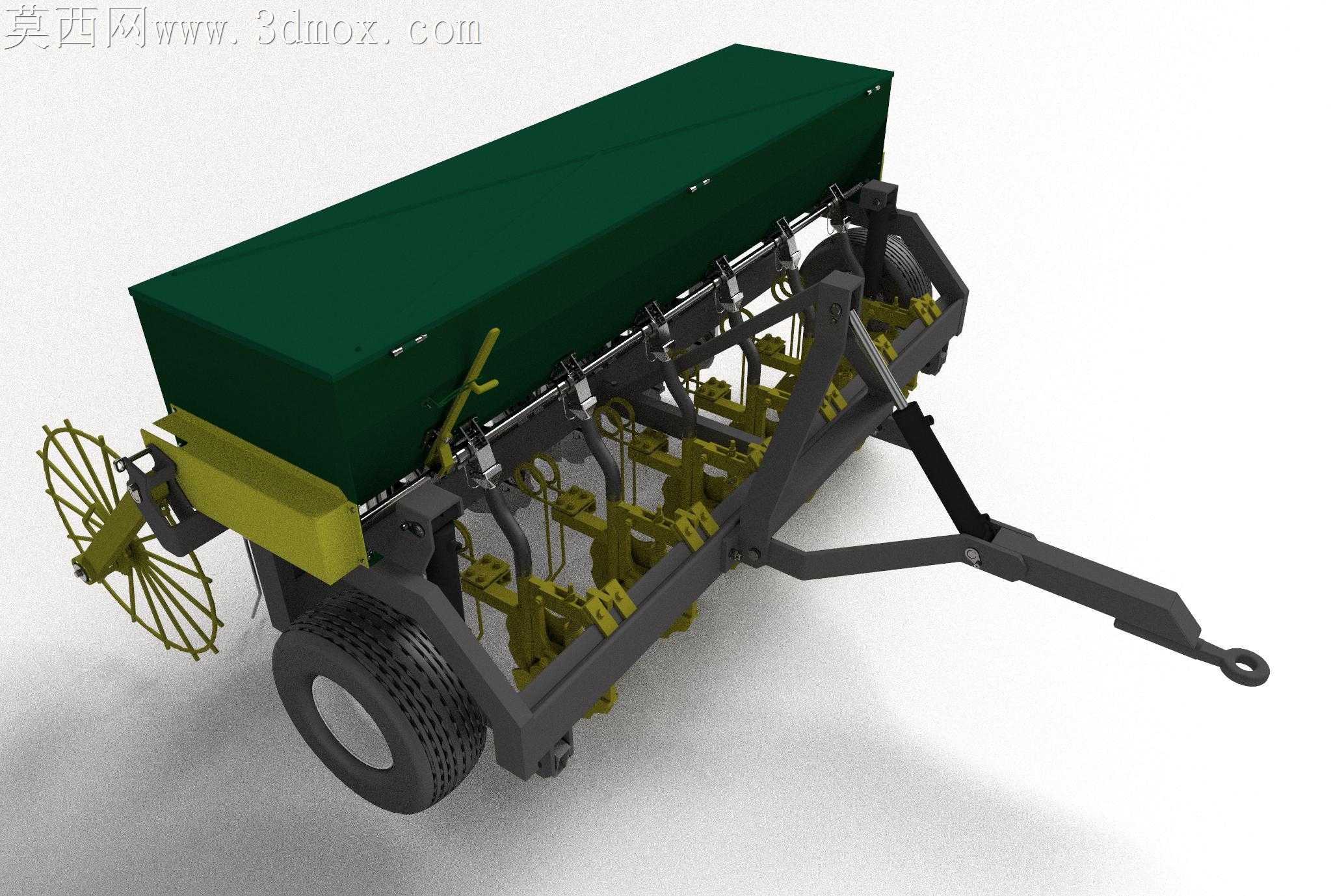

牵引式多行农田播种作业机械结构

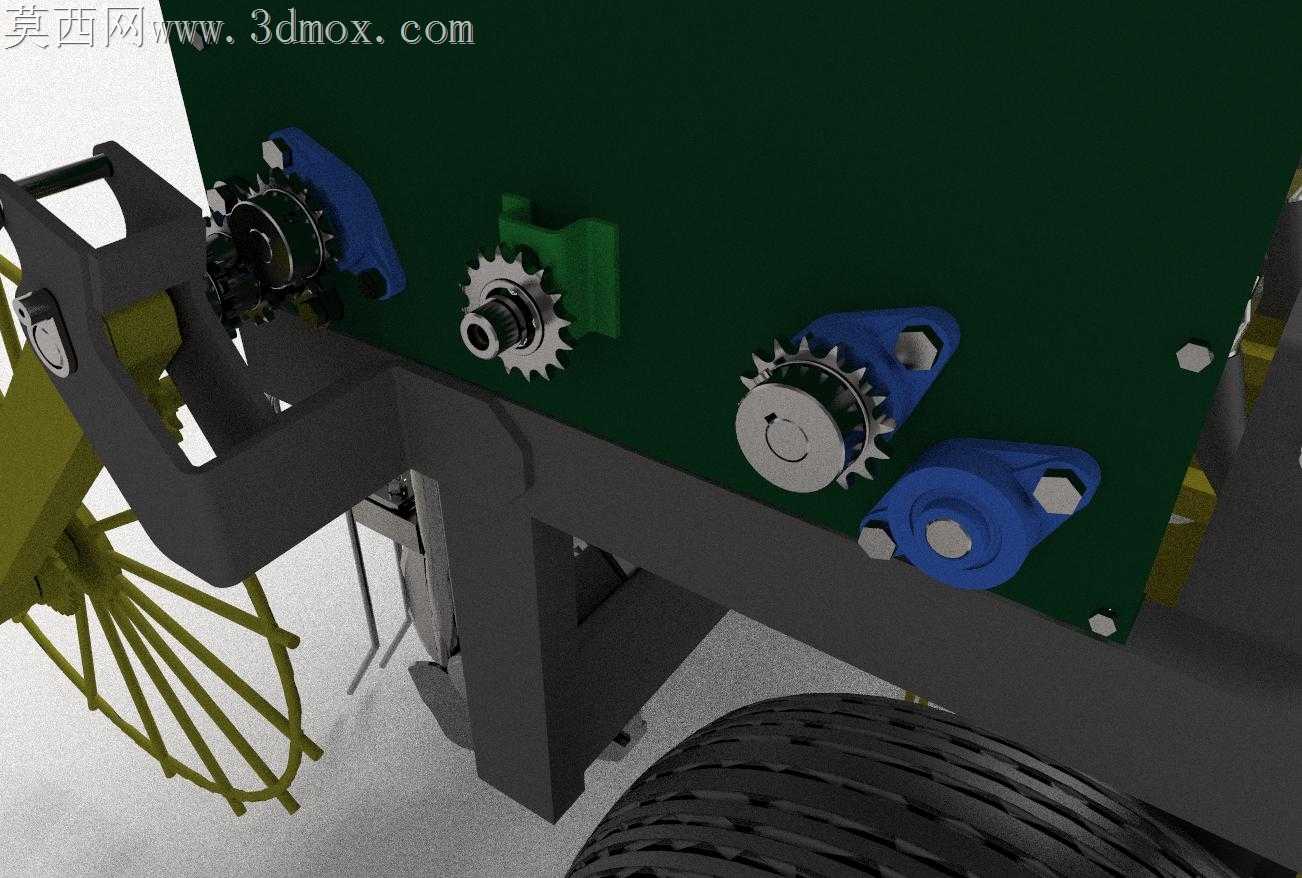

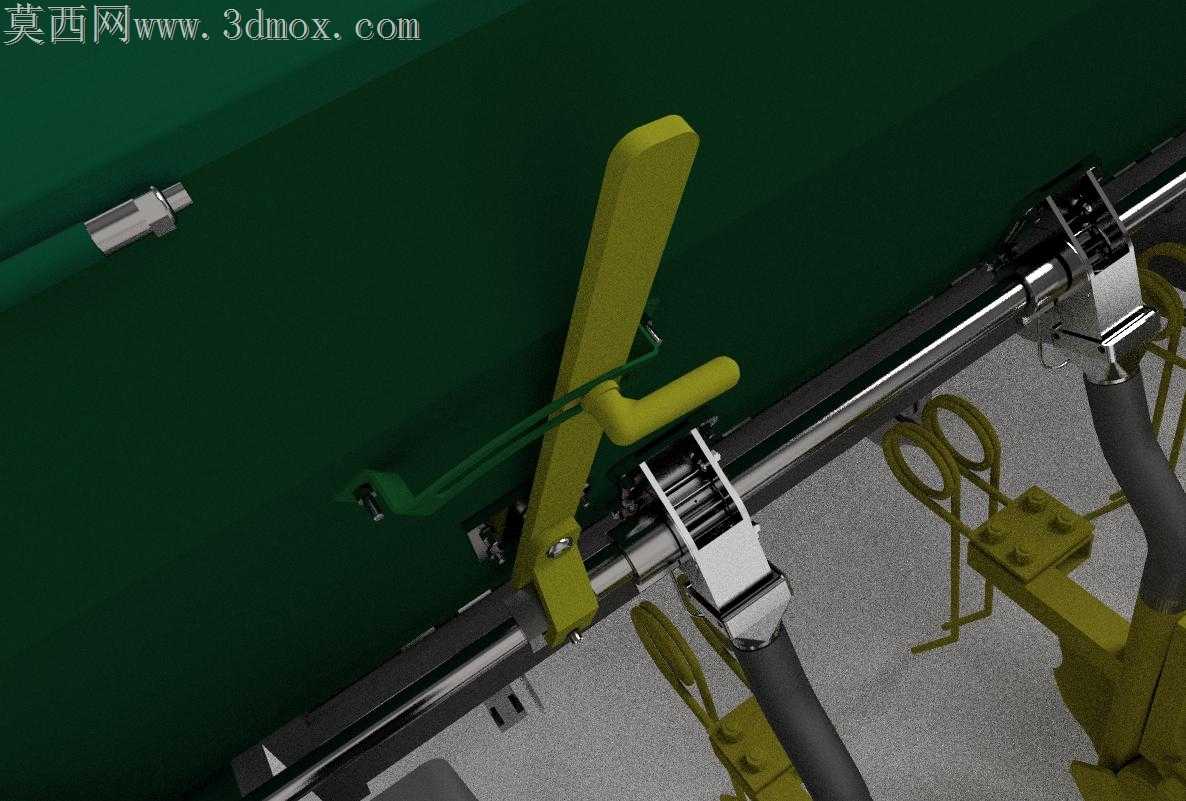

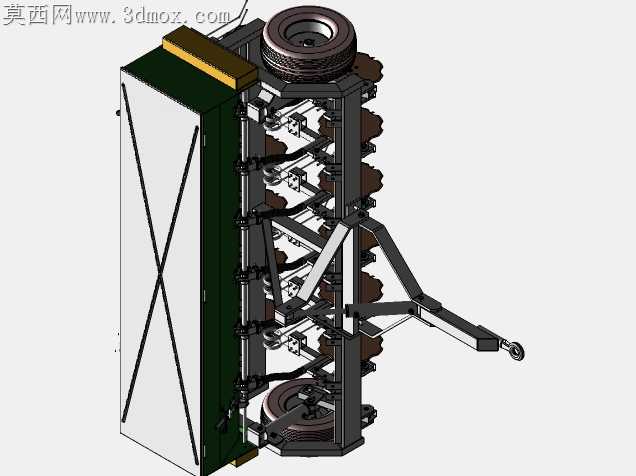

上次跟着合作社去田间调试春播设备，发现老款播种机排种管卡滞的问题大多来自装配时的同轴度偏差，做这套结构的时候特意把排种单体的铰接座公差带收紧了0.2mm，避免田间颠簸后出现播深不一致的情况。一开始做种箱曲面的时候，总想着把侧壁做的更顺滑来降低种粒残留，后来跟有十几年播种经验的机手聊，才知道实际作业里种箱边角如果做太陡的弧面，装小粒径种子的时候反而容易出现自流漏种，最后把种箱下沿的导种角调整到37度，既保证剩种能顺利滑到排种器位置，又不会在停机的时候出现种子自流撒漏。跨软件转STEP格式的时候，一开始地轮的辐条结构总是出现破面，反复调整导出精度才把轮齿与传动链条的啮合面修复完整，毕竟地轮是整套设备的动力来源，要是啮合面有缺损，仿真的时候根本算不准实际的株距参数。牵引架的铰接点我特意加了耐磨衬套的结构预留，之前见过不少农户自己改的播种机，牵引销用俩月就磨出旷量，走起来左右晃，播出来的行歪歪扭扭，衬套预留位做出来之后，后期更换易损件不用整体切割焊接，拆俩螺栓就能换。排种单体的弹簧预紧力我做了三档可调的结构，对应沙土地、黏土地和留茬地的不同下压力需求，不用像老设备那样得靠拧螺栓硬调，田间地头拿撬棍扳一下就能切换档位。侧边的传动链轮我特意加了护罩的安装位，之前作业的时候麦茬、杂草卷进链轮里卡断链条的情况太常见，护罩做成分体式的，清理缠草的时候不用拆整个传动组，掀开侧盖就能处理。做渲染的时候特意把行走轮的胎纹做了加深处理，实际田间作业的时候，窄胎在湿滑地里容易打滑，打滑就会导致排种器转的慢，出现缺苗断垄，深胎纹的抓地力设计能把打滑率控制在合理区间内。一开始想把种箱做成全透明的方便观察剩种量，后来考虑到田间日晒老化的问题，还是把主体结构做了金属材质的设计，只在侧壁留了长条观察窗，既方便看余量，又能延长整机的使用寿命。
