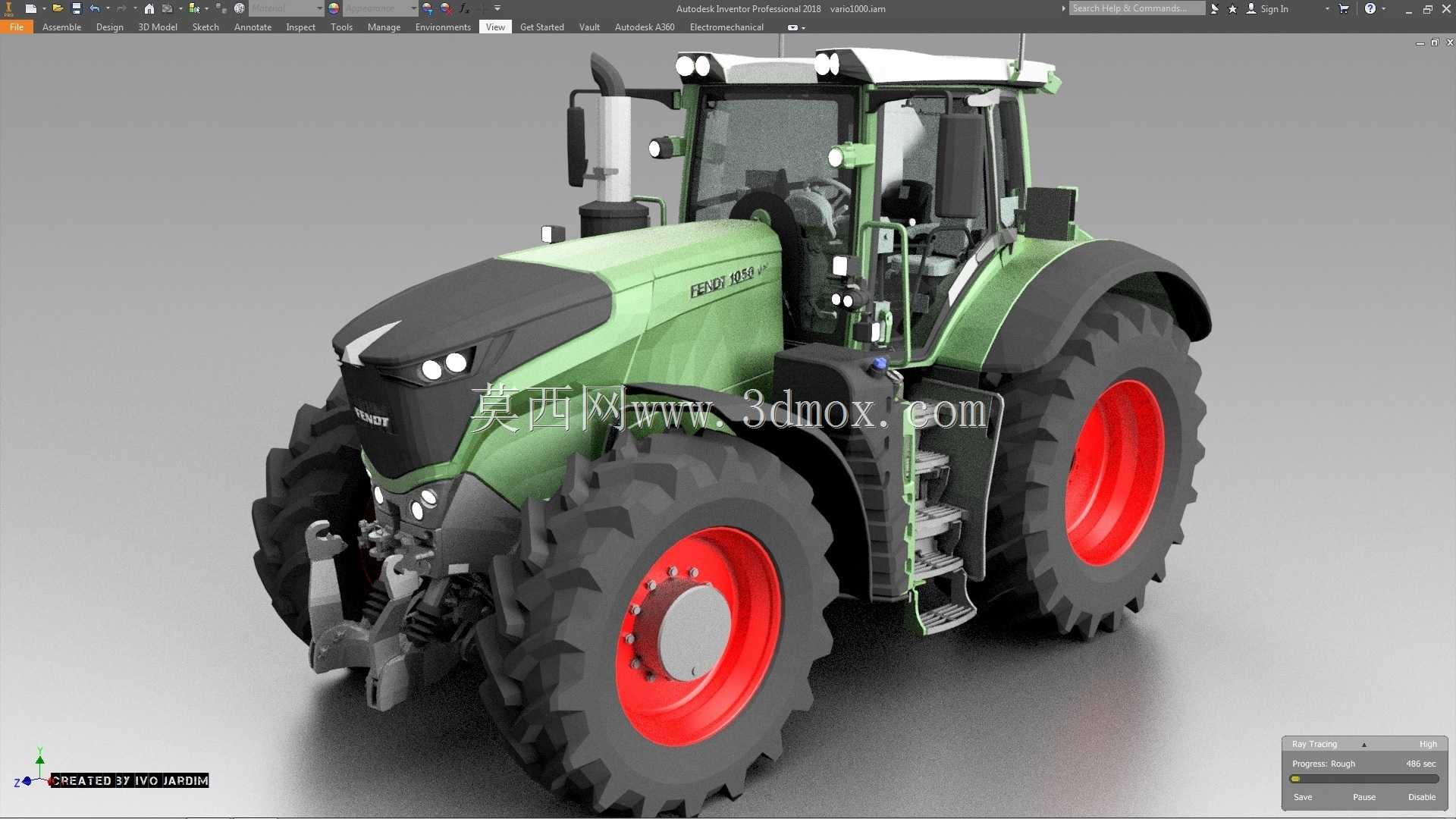

芬特Vario1050大马力农用轮式拖拉机

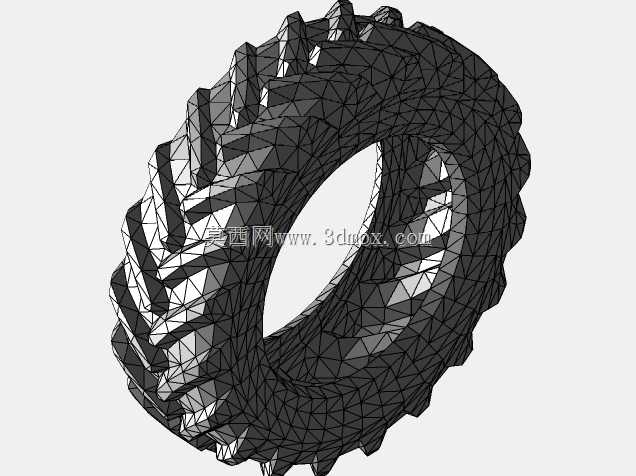

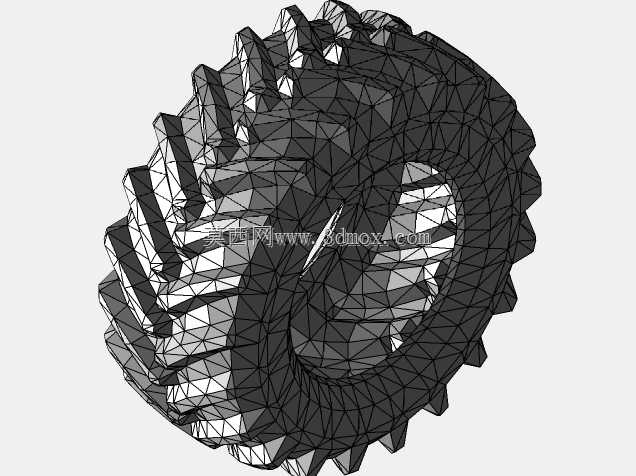

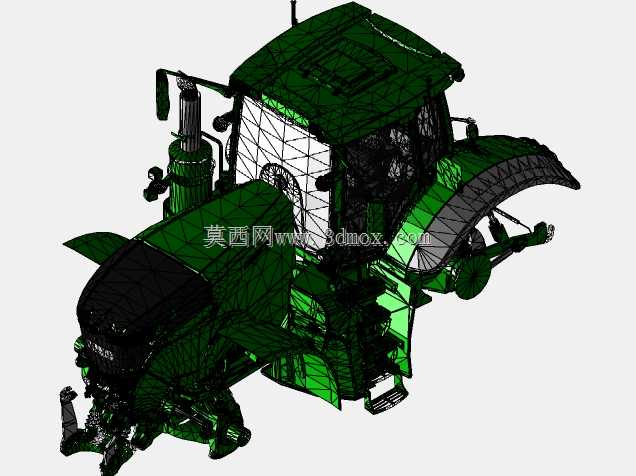

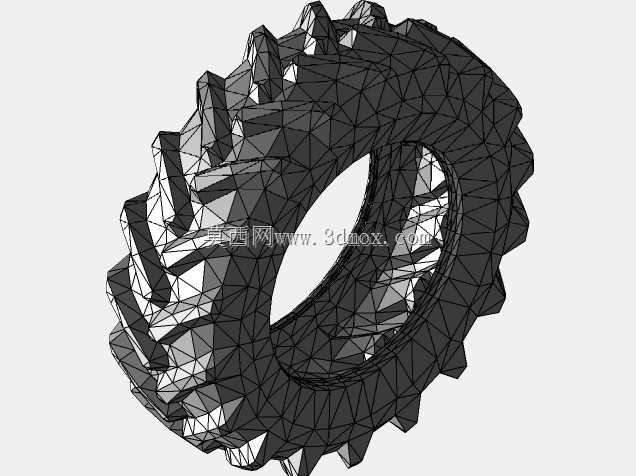

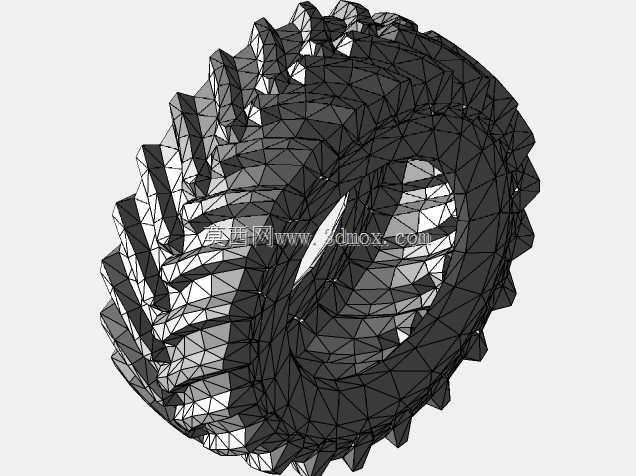

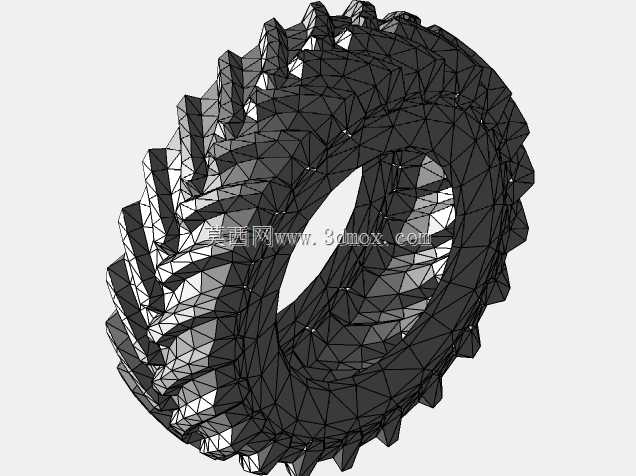

上次做农机实训的时候，拆旧拖拉机的前悬挂销轴，孔位里卡的泥垢混着锈迹，敲了半小时才退出来，当时就想着做新拖拉机模型的时候，得把这些容易藏污纳垢的缝隙结构做准，不能光摆个好看的壳子。做轮拱曲面的时候反复调了三次曲率，一开始照着实车照片拉的面，渲染出来总觉得胎壁和轮拱的间隙不对，大马力拖拉机下地的时候轮胎会沾厚泥，间隙留小了实际作业容易蹭到轮拱内衬，特意把轮拱下沿的弧度往外扩了两毫米，既不破坏整车的流线感，也符合真实作业的工况需求。爬梯的踏步防滑纹我没做通用的凸点，参考了芬特实车的镂空防滑设计，转格式的时候一开始没注意，STEP导出后镂空的棱边出现了碎面，来回修了三次拓扑，把踏步和车架连接的焊接位做了微小的倒角，避免转档后出现尖锐的破面。驾驶室的玻璃边框我特意留了0.8毫米的密封胶条厚度，之前做别的农机模型漏了这个细节，渲染出来玻璃像直接嵌在铁壳里，完全没有实车的装配感，这次连驾驶室顶部的工作灯照射角度都做了微调，对应田间夜间作业的照明范围，不会出现灯光朝天照的离谱情况。前配重块的安装槽我做了快拆结构的卡位，不是简单把配重块堆在车头，真实作业的时候根据挂载的农具重量，需要增减配重，这个卡位结构如果做不准，装配的时候配重块会和前悬挂的液压管路干涉。轮胎的胎纹深度我对照了农用子午线轮胎的参数做的，没有用通用的越野胎纹，深胎纹是为了在湿滑黏重的耕地里抓地，胎壁上的小字标识转IGES的时候一开始糊成一团，特意把标识的拉伸高度调到0.3毫米，既保证转档后能看清，又不会因为凸起太高导致渲染的时候出现锯齿。后悬挂的下拉杆我做了可活动的铰接间隙，不是焊死在车架上，真实挂接旋耕机、犁具的时候，下拉杆需要小范围摆动来适配农具的晃动，之前做的版本把铰接位做的太紧，模拟装配的时候根本转不动，后来把铰接轴的公差调到0.1毫米，既不会松垮，也能满足活动需求。做的时候还特意注意了发动机舱的散热格栅开孔率，大马力拖拉机持续作业的时候散热负荷大，格栅开的太密容易被秸秆碎屑堵死，太疏又会影响舱内部件的防护，调整了好几次格栅条的间距，刚好平衡散热和防护的需求。
