100吨龙门式电动液压压力机结构设计

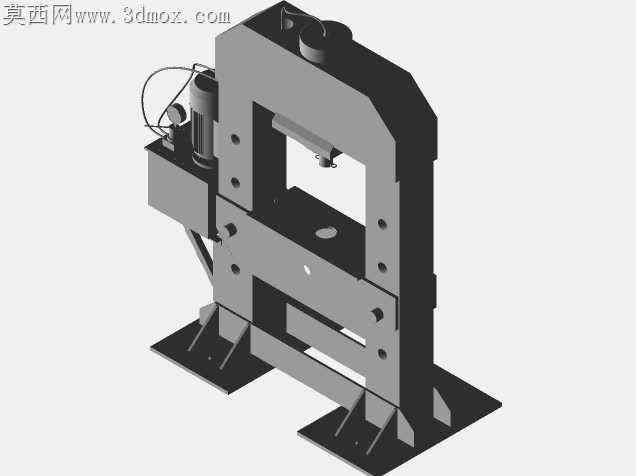

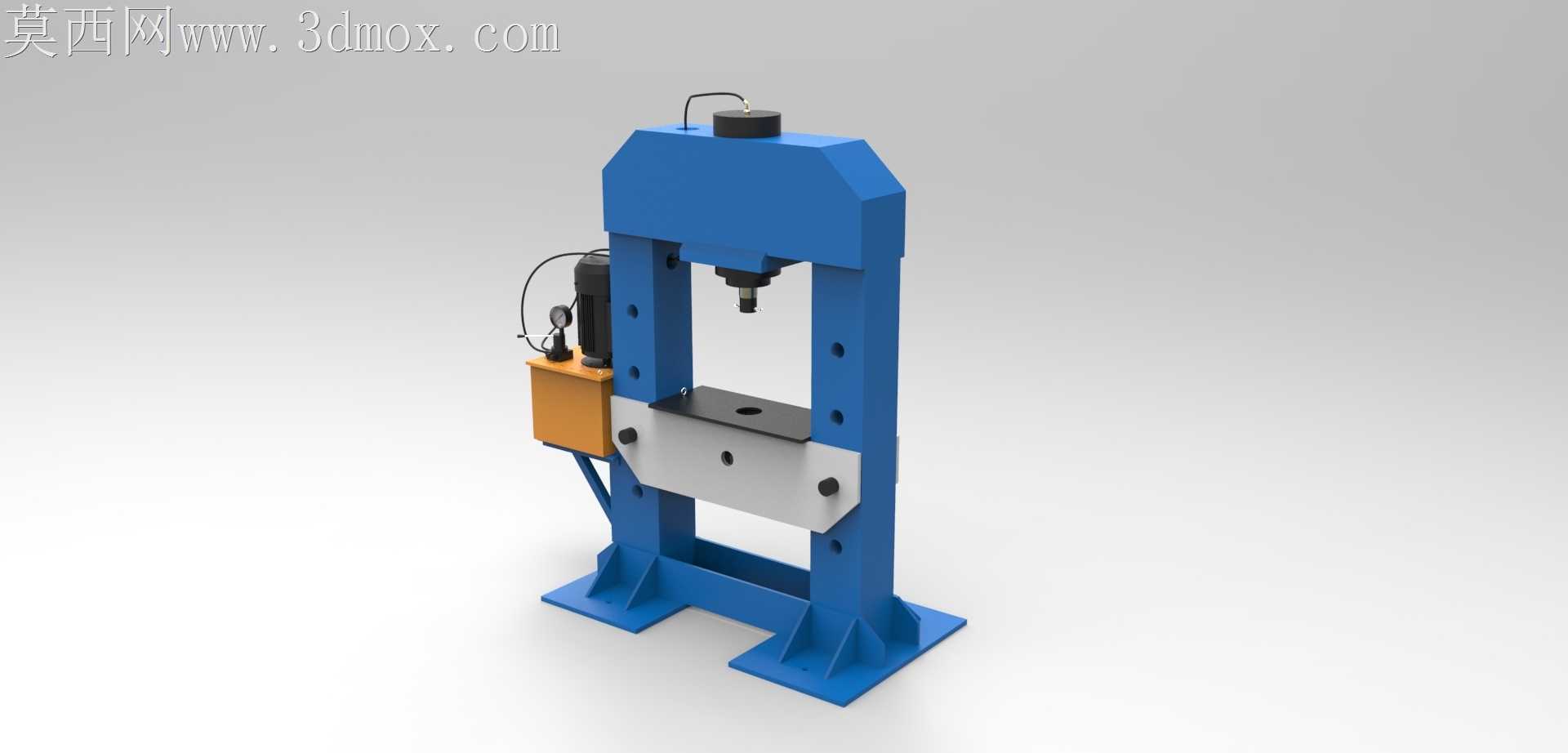

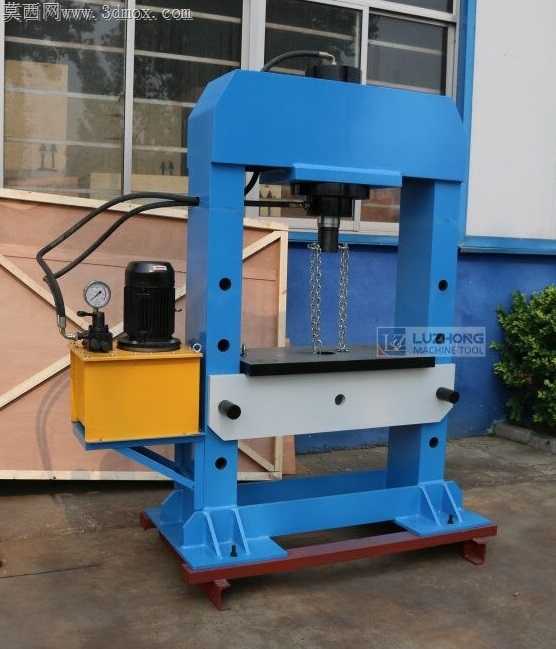

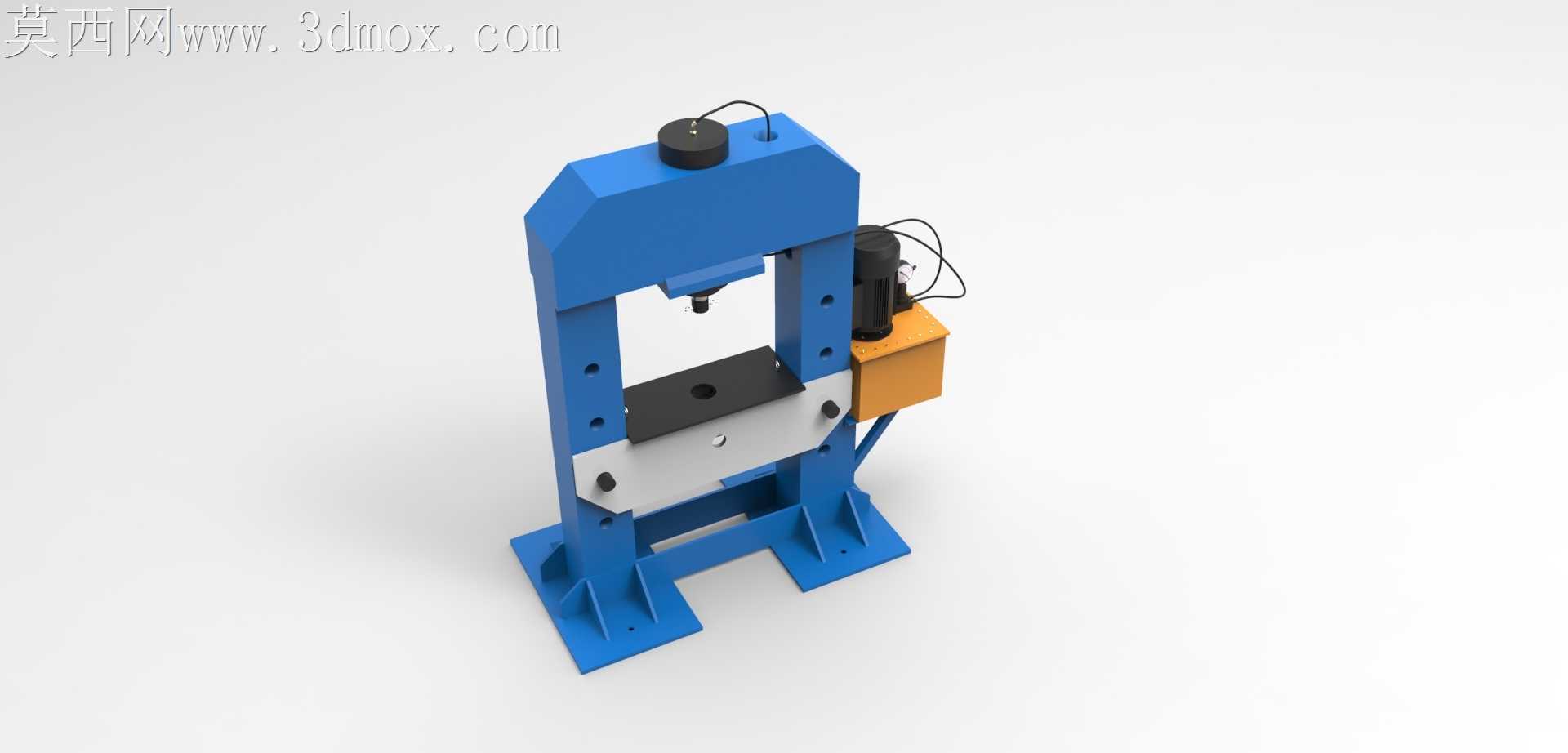

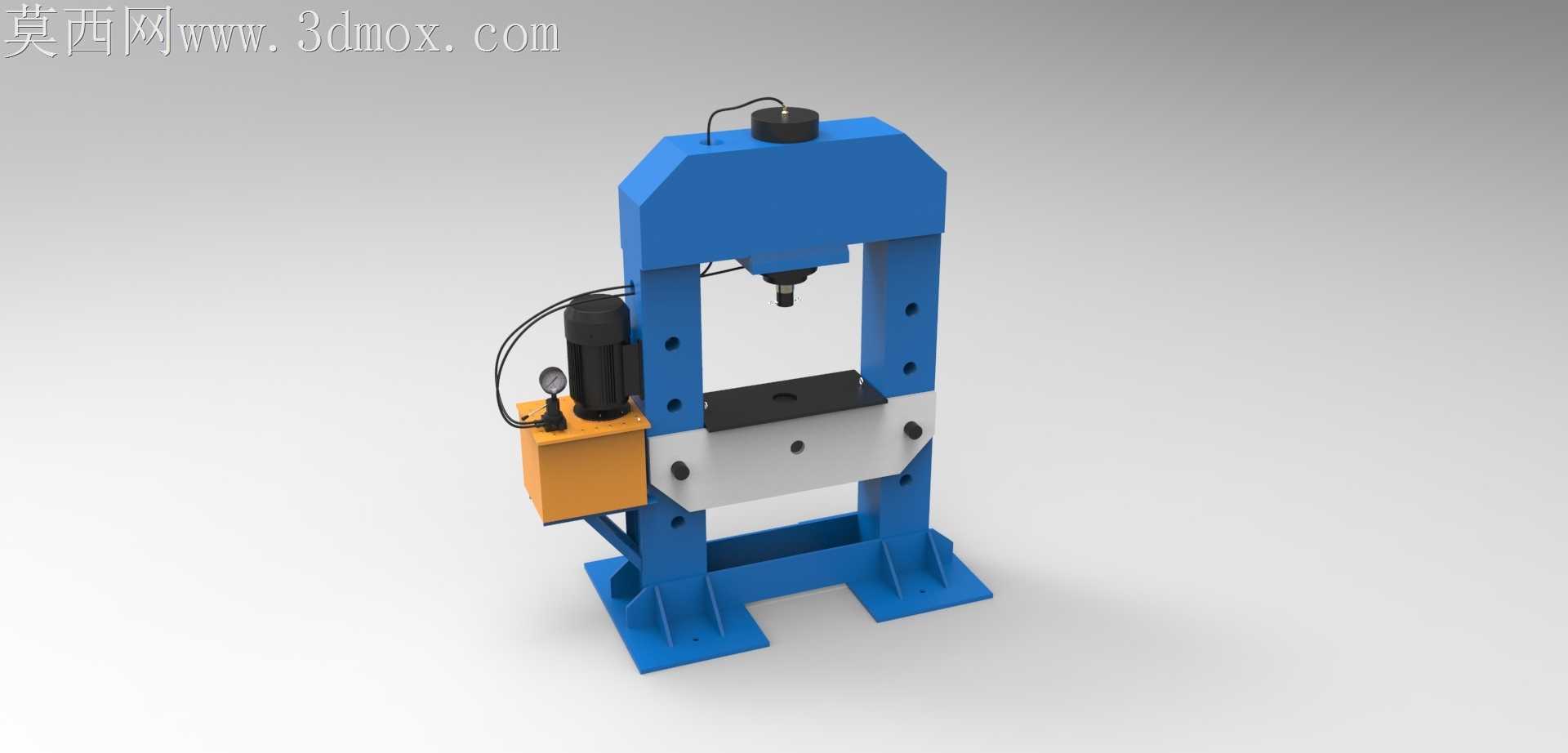

刚拿到外协加工回来的机架钢板时，侧边铣削残留的翻边毛刺还挂在焊缝边缘，我拿着角磨机蹲在装配车间磨了快四十分钟，就怕后续装配时这些铁屑卡进导向套的配合面里，压装作业时刮花柱塞杆表面。最初构思这套设备结构的时候，最先敲定的是龙门式的双立柱布局，毕竟要扛住百吨级的压装载荷，单臂结构的刚性根本兜不住，立柱上开的等距调节孔我反复核对了三次孔位同轴度，就怕活动横梁上下移位时出现卡滞，之前帮师兄改实训竞赛的压力机模型时，就因为孔位偏了0.8毫米，横梁调节时全程别劲，最后只能重新补焊镗孔，费了好大功夫才调整到位。

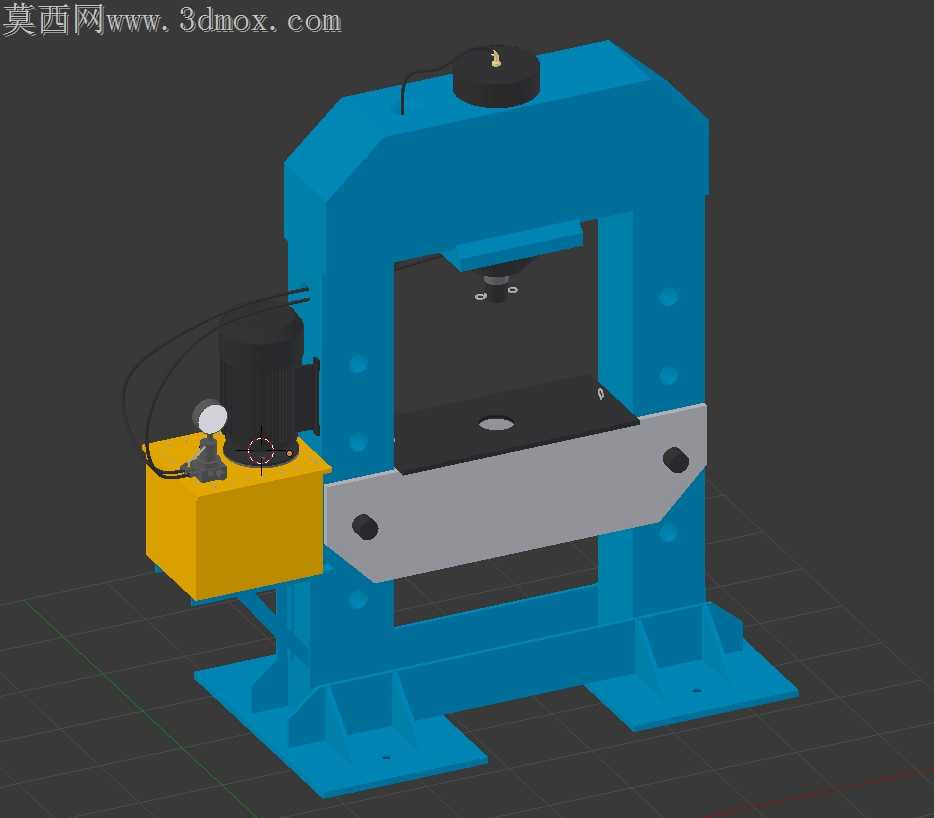

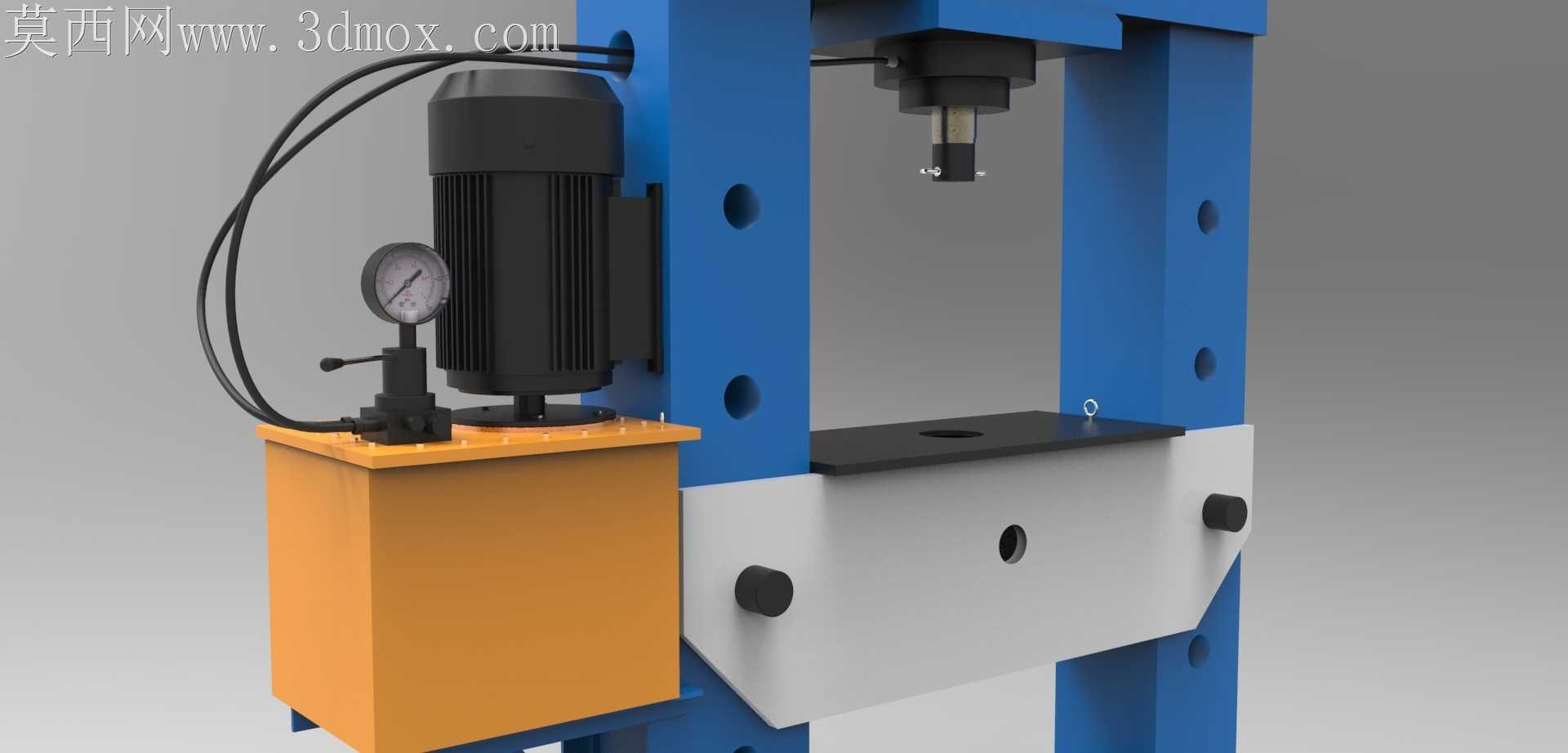

做液压站布局的时候我特意把电机和柱塞泵的安装座做了分体式减震设计，之前参考的同类设备把泵和电机直接锁在油箱顶盖上，开机时整个油箱跟着共振，油压表的指针抖得根本读不准数，这次我在安装座和油箱盖板之间加了橡胶减震垫，连油压表的引压管都特意留了缓冲弯，避免压力脉冲直接打在表芯上缩短使用寿命。跨软件转档的时候出了点小问题，最初在工程软件里做的液压管路走线，导进渲染软件时好几处硬管的折弯处出现了破面，我对着管路节点逐段调整了折弯半径，既保证管路不跟活动横梁的升降路径干涉，又避免了过小折弯半径导致的油液阻力激增。

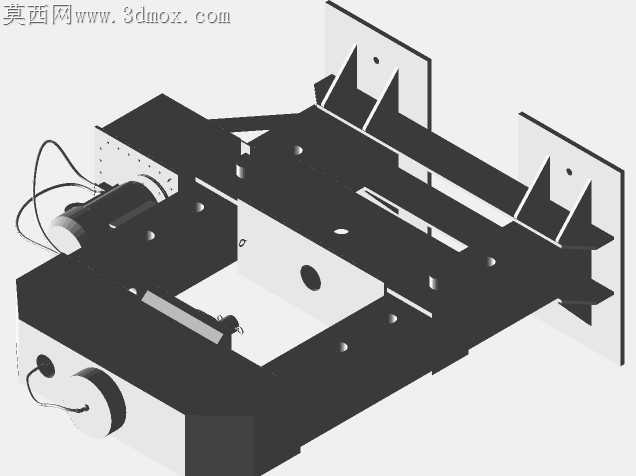

活动横梁的定位销我特意选了带锁紧手柄的快拆结构，不用每次调节开口高度都去找扳手拧螺母，适配不同高度工件压装的时候能省不少辅助时间。底座的承料台我做了可更换的耐磨垫板设计，毕竟长期压装工件难免会磕碰到台面，后期维护只需要换垫板就行，不用整体返修底座。最初想把液压管路藏在立柱内腔做隐藏式走线，后来考虑到后期油管老化更换的便利性，还是改成了立柱外侧的管夹固定，虽然外观上没那么简洁，但后期维护不用拆整台设备的外罩，对于车间日常使用的工装设备来说，维护便利性永远比外观整洁优先级高。链条吊具的挂点我在横梁上做了可滑移的设计，压装不同重心的工件时能调整吊点位置，避免工件压装时出现偏载，毕竟偏载不仅会压坏工件，还会让立柱承受额外的侧向力，时间长了容易导致机架变形。
