多规格管材弯压成型专用设备结构设计

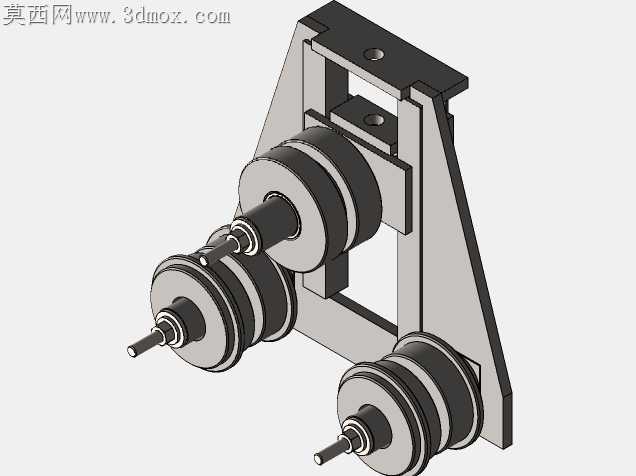

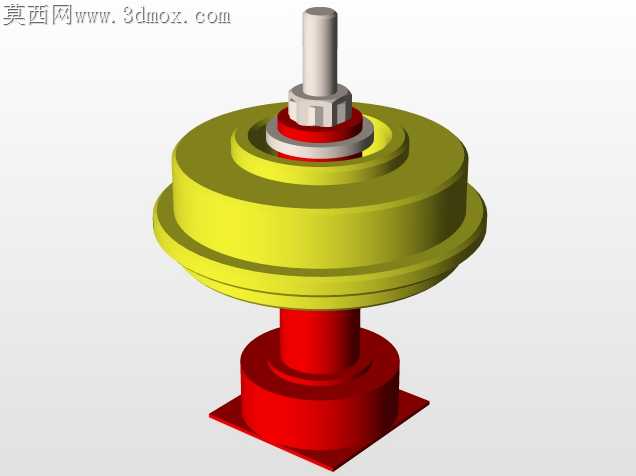

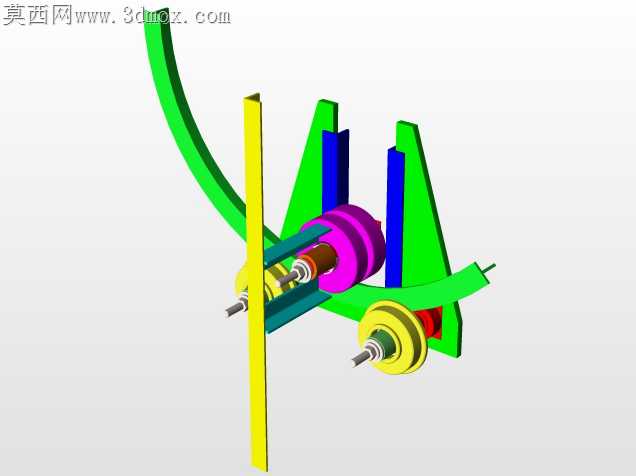

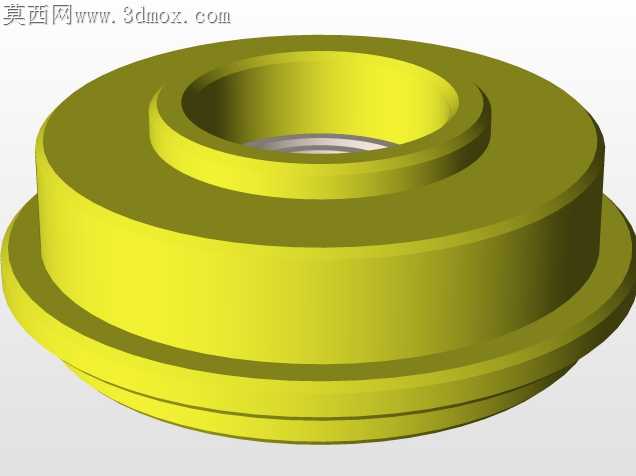

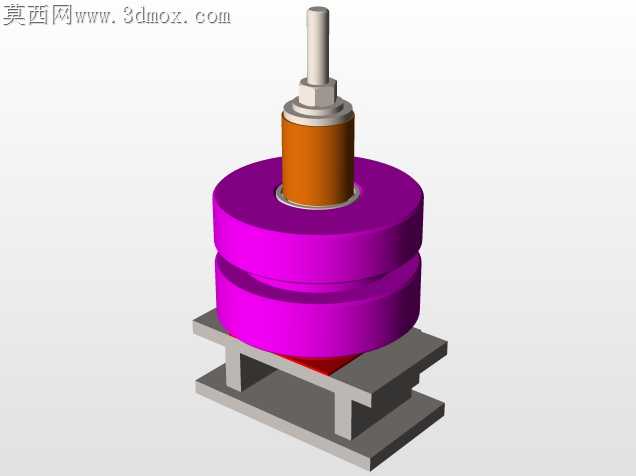

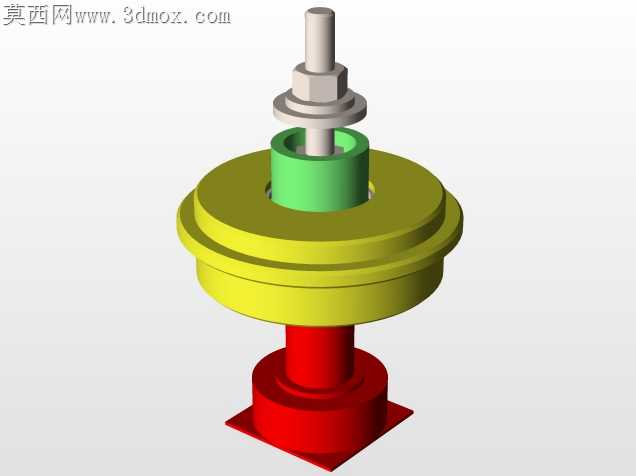

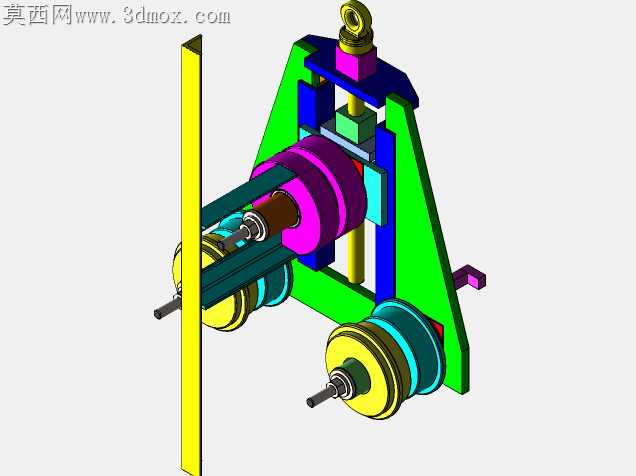

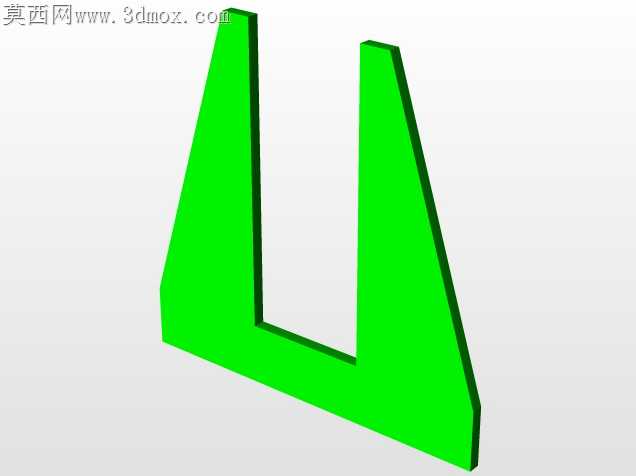

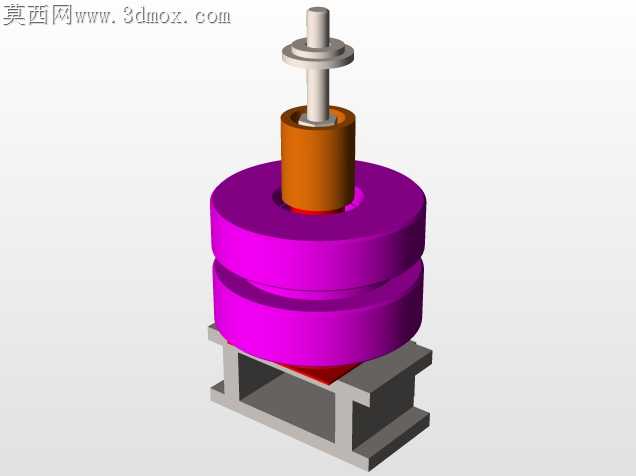

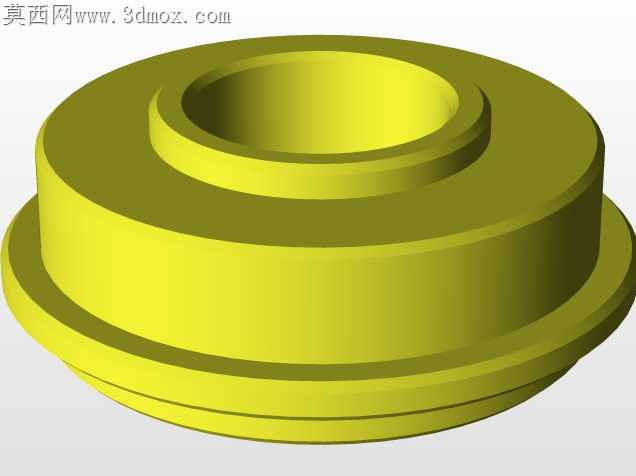

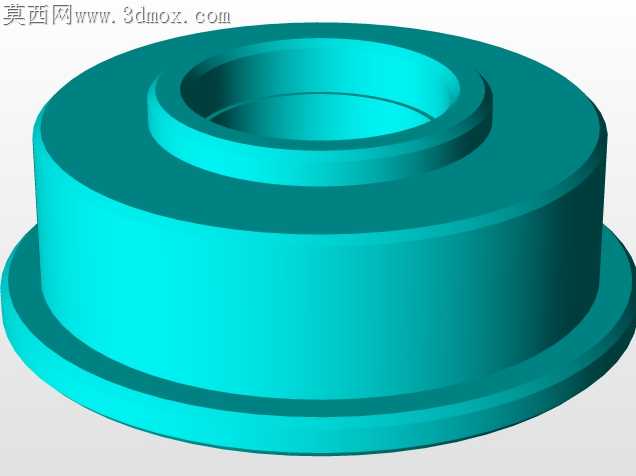

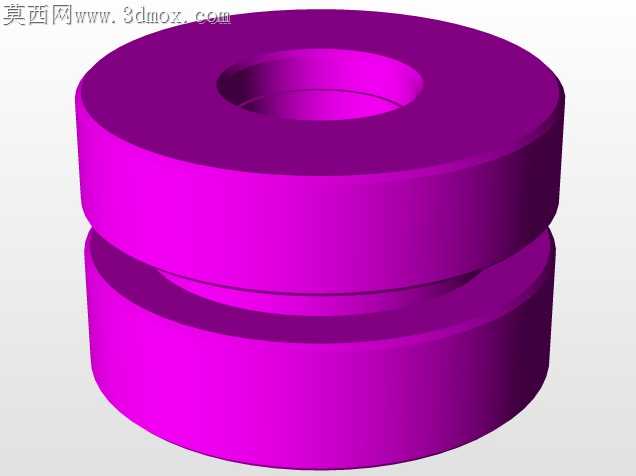

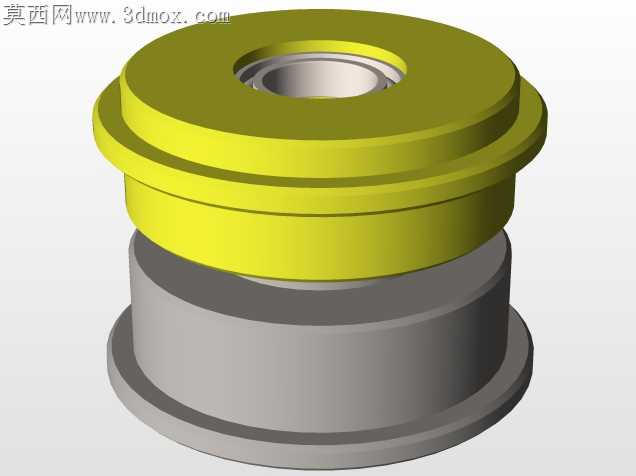

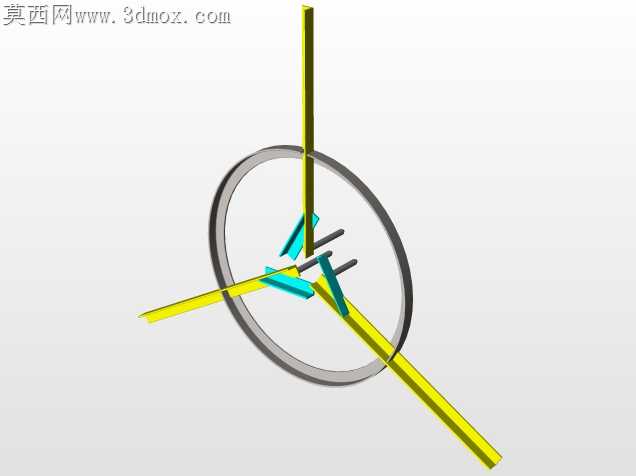

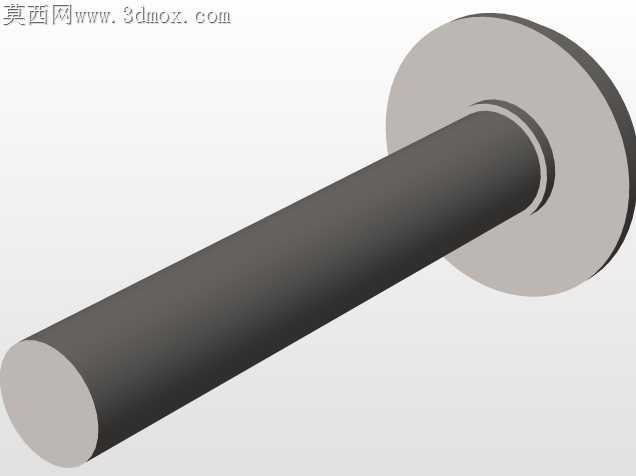

上次帮管材加工小厂改设备，现场蹲了三天，最头疼的就是换规格就要换整套滚轮，调机间隙留大了压出来的方管棱边塌角，留小了圆管表面滚出深压痕，甚至有次学徒没锁紧调节螺栓，压弯扁钢的时候滚轮侧移直接蹭到机架侧板，磨出半厘米深的毛刺飞边，拆下来修磨花了小半天。做这套结构的时候最先敲定的就是三滚轮可调式布局，没选市面上常见的单组固定滚轮方案，就是为了覆盖方形、矩形、圆形钢管还有扁钢的弯压需求，不用频繁换工装。一开始算压下量的时候走了弯路，把顶部压轮的调节行程设短了，试算厚壁圆管的最小弯曲半径时发现压下量不够，弯出来的弧度达不到客户要的R值，后来把顶部丝杆的有效行程加长了20mm，还在压轮座和两侧机架之间加了可拆卸的铜质导向滑块，之前试装的时候用普通钢滑块，来回调节几次就磨出细碎铁屑，卡进丝杆螺纹里拧起来卡滞，换了铜滑块之后不仅摩擦阻力小，磨损产生的铜屑不会刮伤丝杆表面，后期维护只需要换滑块不用整根换丝杆。两侧的成型滚轮做了阶梯式轮槽设计，不同深度的槽对应不同管径和型材规格，不用拆换滚轮就能直接切换加工件，之前帮同行改的同类型设备，轮槽边缘做的直角，压薄壁管的时候很容易在管壁压出勒痕，这次特意把轮槽边缘倒了R2的圆角，试模拟的时候薄壁圆管过弯表面没有明显压痕，方管的棱边也能保持规整不会塌角。顶部的吊环是特意加上的，之前车间里挪同吨位的压弯设备，工人直接绑丝杆上吊，好几次把丝杆拉弯导致调节精度失效，加了一体式吊环之后起吊受力直接落在机架主体上，不会伤到传动调节部件。做跨软件转档校验的时候，一开始把装配体导进渲染软件，发现压轮和机架的配合面有0.1mm的面重叠，渲染出来有破面，倒回去查装配约束，是导向滑块的公差带设成了正公差，实际装配应该留0.05mm的间隙方便滑动，调整了配合公差之后不仅转档没了破面，实际装配的时候滑块滑动也不会卡滞。考虑到小厂的维护能力，所有连接螺栓都选了通用国标规格，没有用定制异型件，后期换件不用专门找厂家定制，压轮的轮槽做了表面淬火处理，之前客户用的普通滚轮压个几百吨钢管就磨出凹槽，压出来的管材弧度跑偏，淬火后的轮槽硬度能到HRC55，使用寿命能提三倍多。调节丝杆的位置加了防尘胶套，车间里铁屑多，之前没加胶套的设备用俩月铁屑卡进螺纹，调节的时候拧不动甚至滑牙，加了胶套之后能挡住绝大多数铁屑和切削液溅入，减少日常维护的频次。机架的侧板特意加厚了5mm，之前算受力的时候按常规壁厚算，压厚壁扁钢的时候侧板变形量超了0.2mm，会导致压轮回弹，弯出来的工件弧度不一致，加厚之后满负载下侧板变形量控制在0.05mm以内，能保证弯压精度稳定。
